| Sujet : ARENA 723 Nouveau | De mayouzin Le 14-12-2010 à 20:00 sta |
|
Quelqu'un a t'il une idée, j'ai uniquement un châssis extrait d'un meuble radio. 6 lampes, une des lampes est une Rimlock ECC40, pas de lampe de sortie ni transfo de sortie. En sortie 1 câble blindé plus un connecteur 4 broches. Peut être seulement un tuner OC PO GO FM?
1 Scéma approchant me serait tres utile. Merci
|
|
| Sujet : ARENA 723 Nouveau | De Pierrot du 82 Le 14-12-2010 à 20:52 cms |
|  |
Ça ressemble en effet à un tuner...
Il faut nous en dire plus sur les lampes, quel culot et quel nombre de broches, à moins que ce ne soient toutes des rimlock...
Sans oublier de bonnes photos de devant, derrière, dessus, dessous...
Aidez-nous à vous aider !
| |
|
|
| Sujet : ARENA 723 Nouveau | De mayouzin Le 18-12-2010 à 17:24 sta |
|
les lampes: ECH81, EF89, EABC80, ECC40, GZ40, plus 2 lampes sur le bloc FM que je n'ai pas démontées.Voici aussi quelques photos. Faut il en faire d'autres? Merci de vous etre occupé de ma question
| |
|
| Sujet : ARENA 723 Nouveau | De Kalbounet Junior Le 18-12-2010 à 17:28 sta |
|
Plus d'ambiguité possible avec la troisième photo ! Il reste juste à trouver comment le faire marcher...
|
|
| Sujet : ARENA 723 Nouveau | De f1ftp Le 18-12-2010 à 17:49 sta |
|
Bonsoir à tous
Plusieurs trucs m'intriguent sur ce châssis
La taille du transfo d'alim (c'est pas du Oceanic,s'est sur)
L'utilisation d'une GZ40 qui peut fournir 90ma ,pas moins de 4 condos chimiques et une self de filtrage
pour alimenter ces quelques tubes .
Pourquoi une double triode ecc40 après la eabc80 ? y a t'il un controle de tonalitée
Ou vont les fils rouges et blanc qu'on voit sortir du chassis .En gros il ne manquerait pas un bout ? Ampli ?
|
|
| Sujet : ARENA 723 Nouveau | De mayouzin Le 18-12-2010 à 18:20 sta |
|
La ECC40 est HS, filament coupée. d’après ce que je comprends de vos réflexions, nous sommes bien face a un tuner. Mono ou stéréo ?, Quel niveau de sortie ?. Je peux après Noel me plonger dans le suivi des fils, mais si quelqu'un trouvait un schéma ce serait fantastique
|
|
| Sujet : ARENA 723 Nouveau | De f1ftp Le 18-12-2010 à 18:57 sta |
|
Une photo du dessous serait la bienvenue ![[:Hi:]](s12.gif)
|
|
| Sujet : ARENA 723 Nouveau | De Pierrot du 82 Le 18-12-2010 à 22:03 cms |
| |
Quelque chose de sûr, il n'est pas stéréo, trop ancien !
| |
|
|
| Sujet : ARENA 723 Nouveau | De yarno Le 19-12-2010 à 11:15 sta |
|
Si c'était dans un meuble, il devait y avoir un châssis séparé pour l'ampli BF, utilisant l'alimentation du tuner. Ceci expliquerait la taille du transfo, et la présence de la GZ.
|
|
| Sujet : ARENA 723 Nouveau | De mayouzin Le 19-12-2010 à 17:11 sta |
|

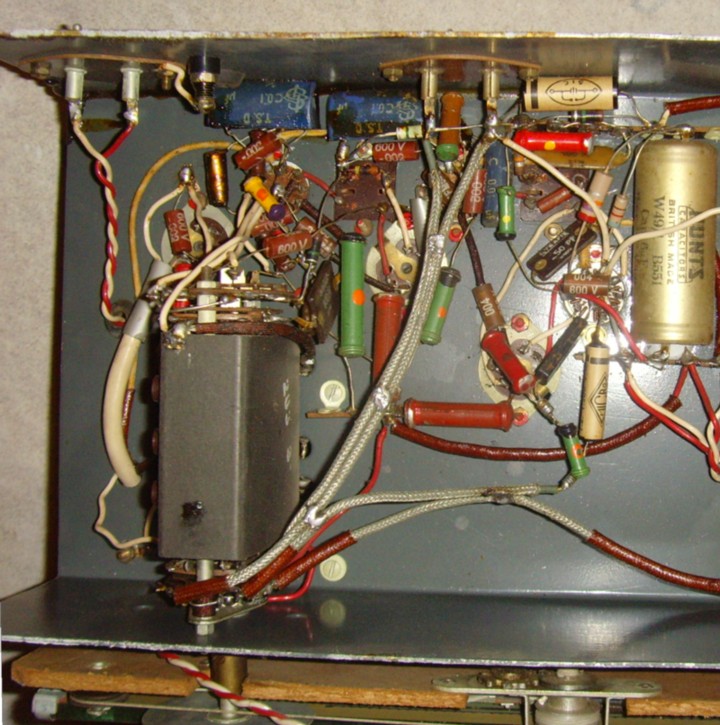

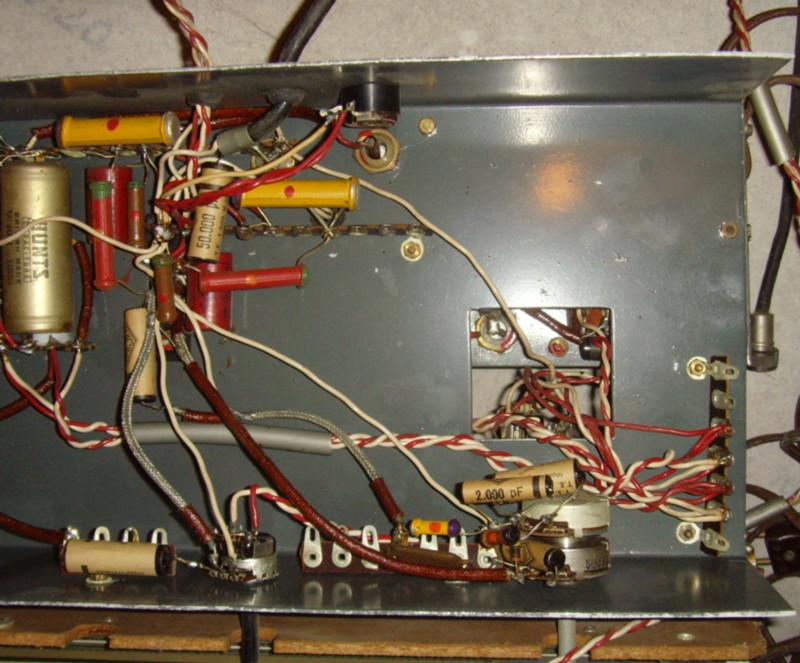

Voici 2 photos du dessous, beaucoup de monde sur la ECC40.
| |
|
| Sujet : ARENA 723 Nouveau | De mayouzin Le 04-02-2011 à 11:39 sta |
|

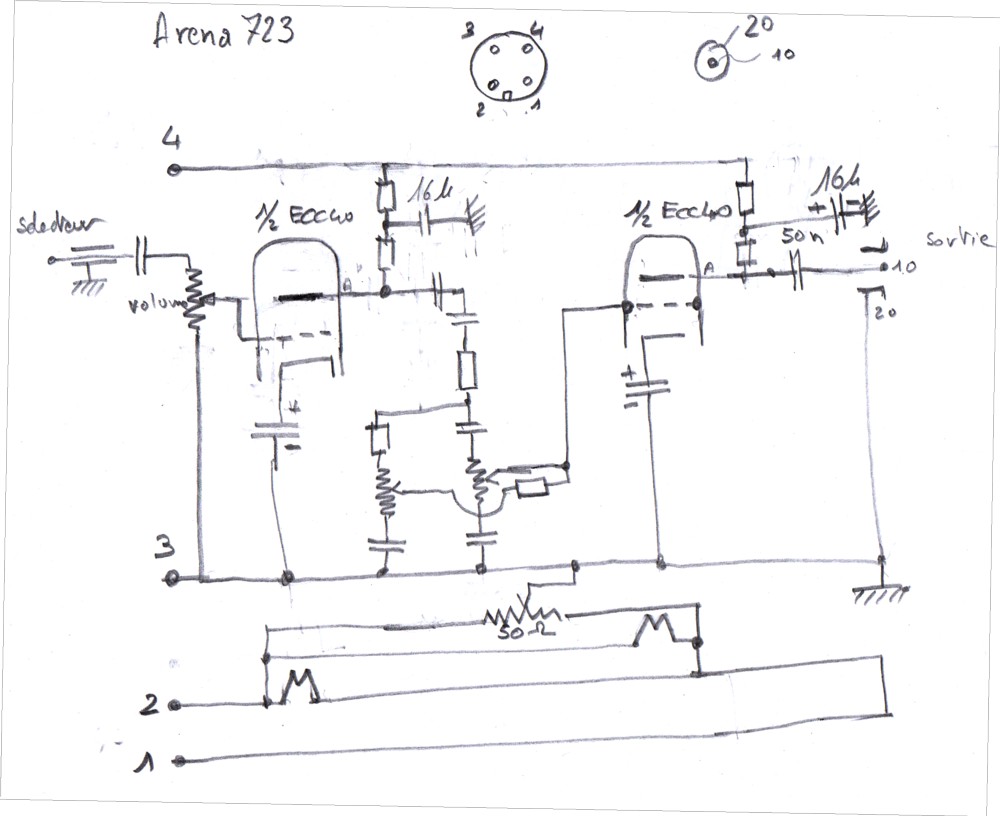

Je reprends la discussion, car j'ai refait le schéma de l'alim et autour de la ECC40.
- L'alim avec la GZ40 n'alimente que les ECH81, EF89, EABC80.
- La ECC 40 est alimentée indépendamment de l'extérieur par le connecteur 4 broches pour le filament et la HT .
- L'autre connecteur est la sortie du tuner.
- les filaments de la ECC40 sont équilibrés par un potar bobiné a la masse.
Pourquoi tout ça?, et puis-je alimenter la ECC40 par l'alim local ?
| |
|
| Sujet : ARENA 723 Nouveau | De Pierrot du 82 Le 04-02-2011 à 11:49 cms |
| |
Bonjour Mayouzin,
L'étage à ECC40 est un préampli-correcteur de tonalité.
Il doit sortir vers un étage ampli de puissance ECL82, EL84 ou ECL86, en simple ou en push-pull.
Il manque les résistances des cathodes ECC40 sur votre schéma.
A part des problèmes éventuels de ronflette, vous pouvez alimenter le préampli par l'alimentation commune.
| |
|
|
| Sujet : ARENA 723 Nouveau | De mayouzin Le 04-02-2011 à 13:19 sta |
|
Merci de vos commentaires
Les résistances de cathode sont des 1.4k.
L’alimentation des filaments des lampes ECH81, EF89, EABC80 est d'un coté a la masse.
Je pense qu'il faut supprimer le potar sur le filament de la ECC40.
Ou une petite alim 6.3V indépendante.
Ou un transfo 6.3/6.3
Ou y a t'il une solution pour l'alimenter en 6.3V de façon indépendante a partir du 6.3 alternatif local.
Quel est votre avis?
Si ce tuner est de bonne qualité, je m’attaquerais ensuite à l'ampli.
|
|
| Sujet : ARENA 723 Nouveau | De Pierrot du 82 Le 04-02-2011 à 13:45 cms |
| |
Vous devriez essayer d'abord le 6,3 V commun en débranchant le pot d'équilibrage...
Si vous aviez vraiment des problèmes de ronflette, il sera alors possible d'utiliser un transfo 6,3 V séparé ou une alim en 6 V continus, mais c'est rarement utile sur un simple préampli-correcteur de tonalité !
Attention pour l'alim 6 V continus, le tube ECC40 consomme 600 mA.
| |
|
|
| Sujet : ARENA 723 Nouveau | De mayouzin Le 04-02-2011 à 21:30 sta |
|
Merci Pierrot, J'ai pris le 6.3 et la HT commune. Tout fonctionne bien, peut être une légère ronflette. Le tuner a une très bonne sensibilité en BE, OC, PO, assez bonne en GO et faible en FM.
|
|
|
