| Sujet : Identification TSF Marconi Nouveau | De Gaet1001 Le 09-01-2011 à 20:40 cms |
|  |
Bonsoir à tous
J'ai acheté hier aprèm un poste Marconi chez emmaus. J'ai aussi acheté des bouquins sur la radio et l'électronique.
A vue de nez il doit dater des années 1934-35 mais je n'en sais pas plus. Je n'ai rien trouvé sur doctsf
Quelqu'un connait-il ce modèle qui possède un HP elliptique ainsi que des lampes qui me sont inconnues ?? (KT42, MX40...)
Il a un oeil magique monosecteur qui a une forme de bulbe.
Merci de m'éclairer...
photos à suivre
| |
| |
|
| Sujet : Identification TSF Marconi Nouveau | De Gaet1001 Le 09-01-2011 à 20:41 cms |
| |
arrière
| |
| |
|
| Sujet : Identification TSF Marconi Nouveau | De Gaet1001 Le 09-01-2011 à 20:42 cms |
| |
le bouton tuner est en fait un vernier à 2 vitesses
| |
| |
|
| Sujet : Identification TSF Marconi Nouveau | De Gaet1001 Le 09-01-2011 à 20:45 cms |
| |
l'intérieur, hp elliptique à excitation
| |
| |
|
| Sujet : Identification TSF Marconi Nouveau | De Gaet1001 Le 09-01-2011 à 20:47 cms |
| |

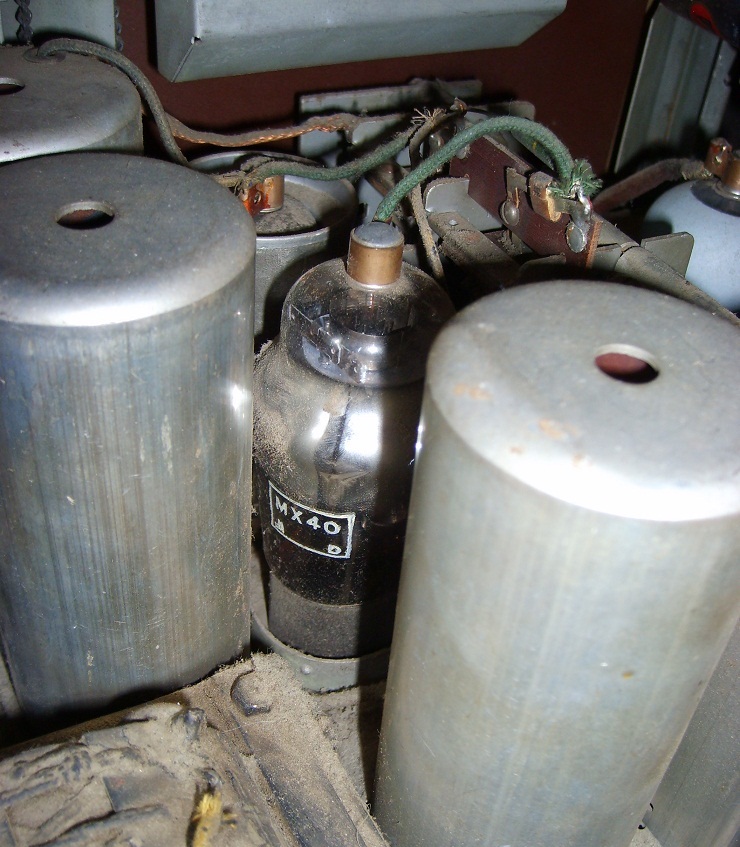

quelques lampes
| |
| |
|
| Sujet : Identification TSF Marconi Nouveau | De Gaet1001 Le 09-01-2011 à 20:48 cms |
| |
la dernière photo..
| |
| |
|
| Sujet : Identification TSF Marconi Nouveau | De Totolagalène Le 09-01-2011 à 21:11 sta |
|
T'aurais au moins pû nettoyer les lampes pour la photo, grand dégueulasse!
Pas de questions?![[:Hi:]](s12.gif)
|
|
| Sujet : Identification TSF Marconi Nouveau | De Totolagalène Le 09-01-2011 à 21:12 sta |
|
Bonne trouvaille quand même!
|
|
| Sujet : Identification TSF Marconi Nouveau | De Gaet1001 Le 09-01-2011 à 21:15 cms |
| |
Pas de questions ? en fait j'aimerai l'identifier si possible...
Oui c'est une belle trouvaille, et puis à 30€ je risquais pas grand chose.
| |
|
|
| Sujet : Identification TSF Marconi Nouveau | De Michel 87 Le 09-01-2011 à 21:20 sta |
|
Bonsoir,
En 1935, on trouvait déjà des HP elliptiques ?
|
|
| Sujet : Identification TSF Marconi Nouveau | De Totolagalène Le 09-01-2011 à 21:38 sta |
|
Ouais, déformés par le temps!
|
|
| Sujet : Identification TSF Marconi Nouveau | De Pierrot du 82 Le 10-01-2011 à 01:53 cms |
| |
|
| Sujet : Identification TSF Marconi Nouveau | De Pierre Roque Le 10-01-2011 à 16:31 sta |
|
C'est bien un poste Marconi Anglais
Pour les tubes voir ceci:
U12 valve Marconi 350 volts-120mA filament 4V-2,5A
W42 Penthode HF OSRAM fiament 4V-0,6A culot spécial Anglais
X42 Heptode OSRAM changement de fréquence fil.4V-0,6A culot spécial Anglais
MX40 Heptode OSRAM changement de fréquence fil.4V-1A culot spécial Anglais
AC/HLDD Double diodes-triode MAZDA préampli BF-détection et AVC fil. 4V-1A culot spécial Anglais
KT42 Tétrode TEKADE sortie BF impédance 7000 - fil. 4V-1A culot spécial Anglais
|
|
| Sujet : Identification TSF Marconi Nouveau | De Pierre Roque Le 10-01-2011 à 16:43 sta |
|
Manque détail sur l'oeil , voir l'inscription sur le tube pour identification
|
|
| Sujet : Identification TSF Marconi Nouveau | De Gaet1001 Le 10-01-2011 à 18:40 cms |
| |
Bonsoir à tous et merci de vos réponses.
Un Marconi anglais ? Mince alors, c'est un sacré veine... Il me rappelle mon poste Murphy acheté au même endroit l'année dernière (voir les 2 PJ)
merci à Pierre pour les précisions sur les lampes !
Maintenant j'en sais plus sur cette radio, quand je déciderai de la retaper je ferai une demande de schéma sur le forum anglais.
Merci à tous
Gaëtan
| |
| |
|
| Sujet : Identification TSF Marconi Nouveau | De jacques DENYS Le 10-01-2011 à 23:56 sta |
|
Bonjour Gaetan
Le poste en question est effectivement un Marconi anglais de la Marconi Company .Plus précisément c'est le modèle 461 .
Son jeu de lampes est le suivant :
W42 X42 W42 DH 42 Y63 N42 et U12
Comme c'est assez rare ,voici quelques détails :
les lampes sont alimentées en 4V sauf l'oeil magique bulbe Y63 qui est en 6,3v -0,3A
W42 =CV 1183 Penthode Vf=4V If=0.6A
X42 Heptode Vf=4V If= 0.6A
DH42 Double diode triode Vf=4V If=0.6A
Y63 Oeil magique Vf=6,3V If=0.3A equivalente à CV1103
N42 Penthode de puissance Vf=4V If=1A
U12 Redresseuse double plaque Vp=350V Ik=120mA Vf=4V If=2.5A
Le poste est un récepteur 110-250Vac avec haut-parleur electrodynamique elliptique à self de champ .
J'espère que ceci vous sera utile .
Bonne réparation
Jacques DENYS
|
|
| Sujet : Identification TSF Marconi Nouveau | De Gaet1001 Le 11-01-2011 à 00:21 cms |
| |
Bonsoir
Merci pour ces précisions, je connais désormais le modèle. grand merci.
J'ai comme l'a indiqué Pierre Roque une lampe MX40, mon poste comporte 7 lampes donc je pense qu'elle est absente sur votre liste.
Y aurait il 2 changeuses de fréquences ? A quoi celà sert-il ?
merci
| |
| |
|
| Sujet : Identification TSF Marconi Nouveau | De Pierre Roque Le 11-01-2011 à 15:10 sta |
|
Bonjour,
Il y a un CV à 3 cages avec 2 lampes branchées dessus , il y a bien une lampe en ampli HF et une Mélangeuse-oscillatrice + une ampli MF + une détectrice préampli BF + une Penthode de Puissance BF + un oeil magique + une redresseuse ce qui fait 7 lampes
La MX 40 remplace la X 42 mais attention à l'intensité filament 1A à la place de 0,6 A .
La KT 42 est la meme que la N 42 pas la meme marque.
La AC/HLDD remplace la DH 42 mais attention à l'intensité filament 1 A à la place de 0,6 A .
LA W 42 est une Penthode HF ou MF.
La U 12 peut etre remplacée par une Philips 1561 ou une Visseaux V 480 ou une Dario TV 90.
Cordialement
Pierre
Je pense que ce poste doit avoir le meme age que moi
|
|
| Sujet : Identification TSF Marconi Nouveau | De jacques DENYS Le 11-01-2011 à 16:29 sta |
|
Bonjour à tous
Sans vouloir offenser Pierre ,Le Marconi 461 doit être de 1937
Effectivement ,Gaetan ,il y a deux W42 qui sont des penthode HF .
le jeu de lampes est W42-X42-W42-DH42-Y63-N42-U12 ce qui nous fait bien 7 lampes .
Voici des photos du poste pour confirmation du modèle 461 et le brochage des lampes ,ce qui devrait vous aider .
Bien cordialement
Jacques DENYS
| |
|
| Sujet : Identification TSF Marconi Nouveau | De jacques DENYS Le 11-01-2011 à 16:37 sta |
|
Bonjour à tous
Le poste doit être de 1937.
Effectivement il y a deux W42 l'une en ampli HF et l'autre, après la changeuse Octode X42, qui est l'amplificatrice MF .
Le jeu de lampes est donc bien de 2 lampes :
W42-X42-W42-DH42-Y63-N42-U12
| |
|
| Sujet : Identification TSF Marconi Nouveau | De jacques DENYS Le 11-01-2011 à 16:41 sta |
|
Bonjour à tous
Le poste doit être de 1937 .
Effectivement il y a deux W42 l'une en ampli HF et l'autre, après la changeuse otode X42, qui est l'amplificatrice MF .
Le jeu de lampes est donc bien de 7 lampes :
W42-X42-W42-DH42-Y63-N42-U12
Bien cordialement
Jacques DENYS
| |
|
| Sujet : Identification TSF Marconi Nouveau | De jacques DENYS Le 11-01-2011 à 16:42 sta |
|
Bonjour à tous
Le poste doit être de 1937 .
Effectivement il y a deux W42 l'une en ampli HF et l'autre, après la changeuse otode X42, qui est l'amplificatrice MF .
Le jeu de lampes est donc bien de 7 lampes :
W42-X42-W42-DH42-Y63-N42-U12
Bien cordialement
Jacques DENYS
|
|
| Sujet : Identification TSF Marconi Nouveau | De jacques DENYS Le 11-01-2011 à 16:43 sta |
|
| |
|
| Sujet : Identification TSF Marconi Nouveau | De jacques DENYS Le 11-01-2011 à 16:47 sta |
|
Voici le brochage des lampes ,ce qui devrait bien vous aider
| |
|
| Sujet : Identification TSF Marconi Nouveau | De Pierre Roque Le 11-01-2011 à 16:59 sta |
|
Bonjour Jacques DENYS
Je n'y vois aucune offense , c'est tout à fait normal , vous avez le poste en témoin
Je me suis rajeuni de 5 ans , mais je n'avais pas fait attention à cet oeil magique qui lui n'existait pas en 1932
Bravo à vous et bien vu
Bien cordialement
Pierre
|
|
| Sujet : Identification TSF Marconi Nouveau | De jacques DENYS Le 11-01-2011 à 17:02 sta |
|
Voici un lien avec des photos du poste pour confirmer l'identification du récepteur et le brochage des lampes ,ce qui devrait bien vous aider .
http://retro-forum.com/viewtopic.php?f=10&t=234892
Je suis désolé mais je n'arrive pas à transmettre aujourd'hui ces pdf de moins 100Ko sur tsf-radio .
(runtime erreur persistant avec IE)
Bien cordialement
Jacques DENYS
|
|
| Sujet : Identification TSF Marconi Nouveau | De Pierre Roque Le 11-01-2011 à 17:07 sta |
|
|
|
| Sujet : Identification TSF Marconi Nouveau | De Gaet1001 Le 11-01-2011 à 17:28 cms |
| |
Bonsoir
Grand merci pour ces précisions. Il est donc totalement identifié à présent.
Le châssis me parraissais de construction ancienne pour 1937, mais puisque vous me le confirmez...
Les PDF s'ouvrent tous très bien chez moi (firefox..)
Ok pour les lampes Pierre,
Il manque l'ampoule de cadran, serait-ce à cause de la surconsommation des lampes ?? Dois-je en remettre une sans cramer le transfo, ou dois-je faire un erzatz à LED qui tirera moins sur l'alim ?
Bonne soirée !
| |
|
|
|
