| Sujet : Variateur WNTC4155, qui en veut ? Nouveau | De slouptoouut Le 30-08-2011 à 22:05 sta |
|
Bonjour,

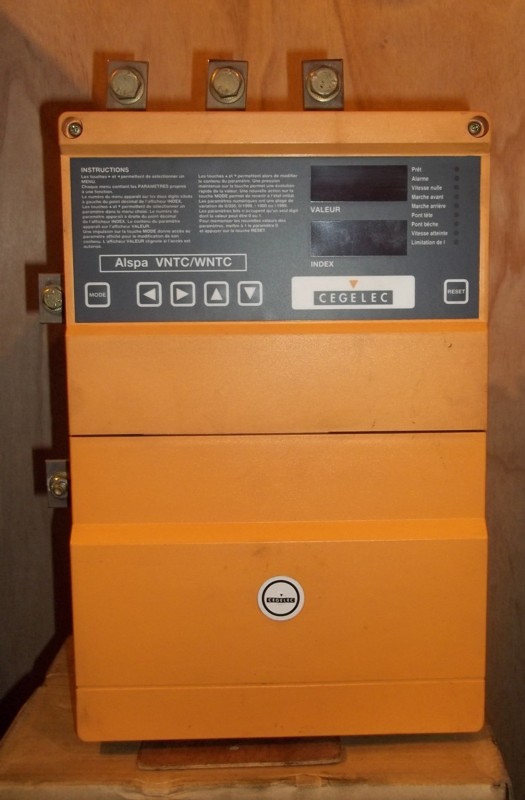

j'ai un variateur pour moteur C-C , marque cegelec type WNTC4155, caractéristiques principales:
entrée 380-400V (triphasé)
sortie induit moteur : 155 A (continu)
puissance : 56 kW
excitation : 220V 5A
Et je ne sais pas qu'en faire ... Combien ça peut valoir ? ou contre quoi y échanger ? ça intéresse qui ?

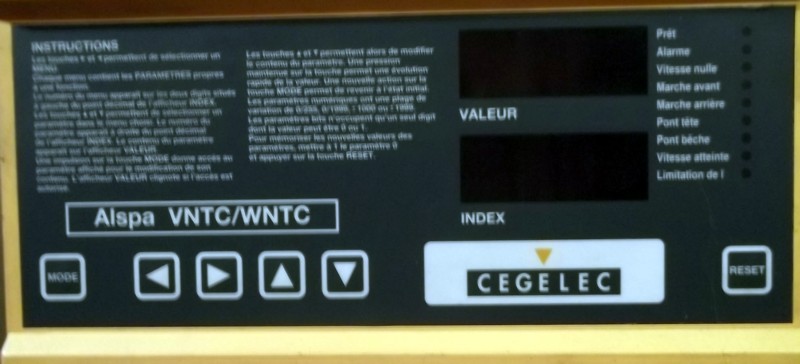

nota : ce variateur est en état de marche , j'ai la (grosse) self et les 3 fusibles couteau 160A qui vont avec (et le fer à repasser pour les mettre et les oter) il se configure par menus déroulants , et il "parle français"
sloup
| |
|
| Sujet : Variateur WNTC4155, qui en veut ? Nouveau | De slouptoouut Le 30-08-2011 à 22:12 sta |
|

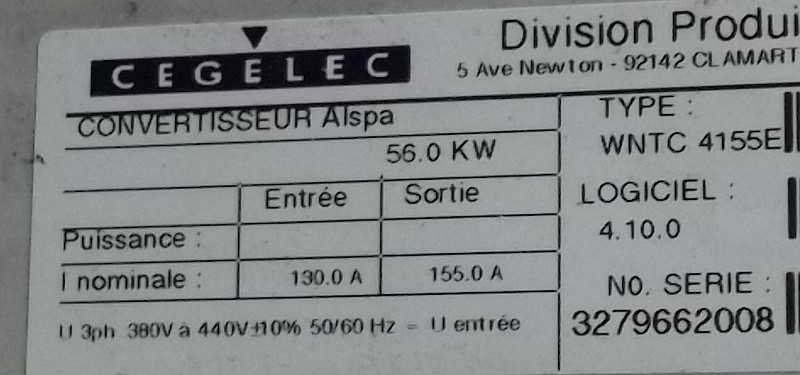

La plaque signalétique du biniou ...
Sloup
| |
|
| Sujet : Variateur WNTC4155, qui en veut ? Nouveau | De slouptoouut Le 30-08-2011 à 22:14 sta |
|
Et le schéma de branchement (tres important, et pas toujours présent ou trouvable avec du matos d'occasion!)
sloup
| |
|
| Sujet : Variateur WNTC4155, qui en veut ? Nouveau | De ON5MJ Le 30-08-2011 à 22:19 sta |
|
Franchement Sloupe vous m'épatez pour la maîtrise des photos sur ce forum. Car on sait bien que l'informatique ça ne va jamais.
|
|
| Sujet : Variateur WNTC4155, qui en veut ? Nouveau | De slouptoouut Le 30-08-2011 à 22:32 sta |
|
Euh ...Merci ...Mais, au juste, ON5MJ, vous voudriez pas de mon variateur ?
|
|
| Sujet : Variateur WNTC4155, qui en veut ? Nouveau | De wizhard Le 30-08-2011 à 22:32 sta |
|
Hello Pat...
ça pourrait convenir pour le petit ventilateur de ma chambre ? , je trouve qu'il fait du bruit...
Blague à part ça pourrait peut-être intéresser le milieu Forain.
Amitiés Daniel![[:Hi:]](s12.gif)
|
|
| Sujet : Variateur WNTC4155, qui en veut ? Nouveau | De Paul Le 30-08-2011 à 22:34 sta |
|
C'est pas possible de brancher des lampes d'éclairage derrière ?
|
|
| Sujet : Variateur WNTC4155, qui en veut ? Nouveau | De slouptoouut Le 30-08-2011 à 22:40 sta |
|
Ah oui, en effet, les gros manèges forains ont des moulins qui têtent des intensités de cet ordre là ...
Quand a en faire un gradateur pour des lampes d'éclairage, ça ne va pas le faire , il faut un retour vitesse avec une géné tachymétrique (et une géné tachy au cul d'une loupiotte elle ne va pas tourner ) sinon ça ne marche pas ( et sa se met direct en sécu ! )
Dommage car on pourrais en faire un grada ou un modulateur , et en mettre un paquet, des loupiottes (sauf que c'est le transfo EDF du poste haute tension du quartier qui risque de ne pas apprécier ...Il y a quelques années, un soir de décembre il avais déja grillé
sloup
|
|
| Sujet : Variateur WNTC4155, qui en veut ? Nouveau | De Florian.L Le 31-08-2011 à 17:39 sta |
|
Bonjour,
Je connais très bien ce variateur, j'y ai travaillé dessus pendant 2 ans dans mon bahut!
Il était probablement sur un système de levage avec une machine a courant continu programmée en mode 4 quadrants!
Cela servait a restituer/réinjecter du courant électrique dans la ligne EDF en phase de descente! (30% d'économie environ)
Ne le jetez pas Slouptout, bien qu'assez ancien, cela vaux assez cher!
Si je me souviens bien, il y a un pont tout Thyristor a l'intérieur pour la commande de l'induit et un pont de diodes PD2 ou PD3 pour l'inducteur qui doit être a flux constant (on sait pourquoi!)
Quand on alimente le biniou, le variateur fait un petit check-up pour vérifier l'état de ses sorties/entrées, c'est normal si il met du temps a répondre.
Le réglage de la vitesse se fait par une programmation par chiffre:
000 = 0 tr/min et 999 = 1500 tr/min si je me souviens bien!
Pour programmer la consigne de vitesse il me semble que c'est dans la famille 6
Flo
|
|
| Sujet : Variateur WNTC4155, qui en veut ? Nouveau | De Florian.L Le 31-08-2011 à 18:05 sta |
|
PS/
On peut aussi régler des rampes de décélération/accélération et une régulation de type P ou PI et même TOR en fonction d'une bande et d'un gain proportionnel réglé sur ce bidule.
Initialement, les rampes doivent êtres réglées a 0
(famille 2.04 à 2.07 réglage= mise à 0)
Liste des réglages:
Gain Prop : 3.09 Petite bande prop = Grand Gain prop
Gain Int : 3.10 Grande bande prop = petit gain prop
Gain Dif : 3.11
Après pour voir si ça régule parfaitement, il faut visualiser a l'aide d'un oscillo numérique en mode synchro la sortie de vitesse du module analogique et la tension de l'induit sur CH1.
On imprime la courbe et on trace le tube de tolérance.
Flo
|
|
|
