Bonjour Messieurs,
Sous le chassis il y a 3 capa en 1, filtre alim. 12µFx2, 10µFx1 450V à 550V.
Sur le schéma électrique dans le périmetre du trafo 12µF x1 et 101µFx1.
Comment faire pour restaurer ce gros capa puique le nombre de réfrences des composants présents ne correspondent pas au schéma?
Je n'ai pas le moyen de vous envoyer une photo
Cordialement
|
|
| Sujet : références 3 capa en 1, filtre bruits alim 4w77 Nouveau | De bernard tsfallier Le 11-09-2011 à 06:45 sta |
|
Bonjour.
peut on avoir le schéma en question?
|
|
| Sujet : références 3 capa en 1, filtre bruits alim 4w77 Nouveau | De lebon Le 11-09-2011 à 15:25 sta |
|
< Sur le schéma électrique dans le périmetre du trafo 12µF x1 et 101µFx1 >.
N'y aurait-il pas tout simplement une erreur sur ce schéma ???
|
|
| Sujet : références 3 capa en 1, filtre bruits alim 4w77 Nouveau | De omale 13 Le 11-09-2011 à 19:02 sta |
|
bonjour a tous

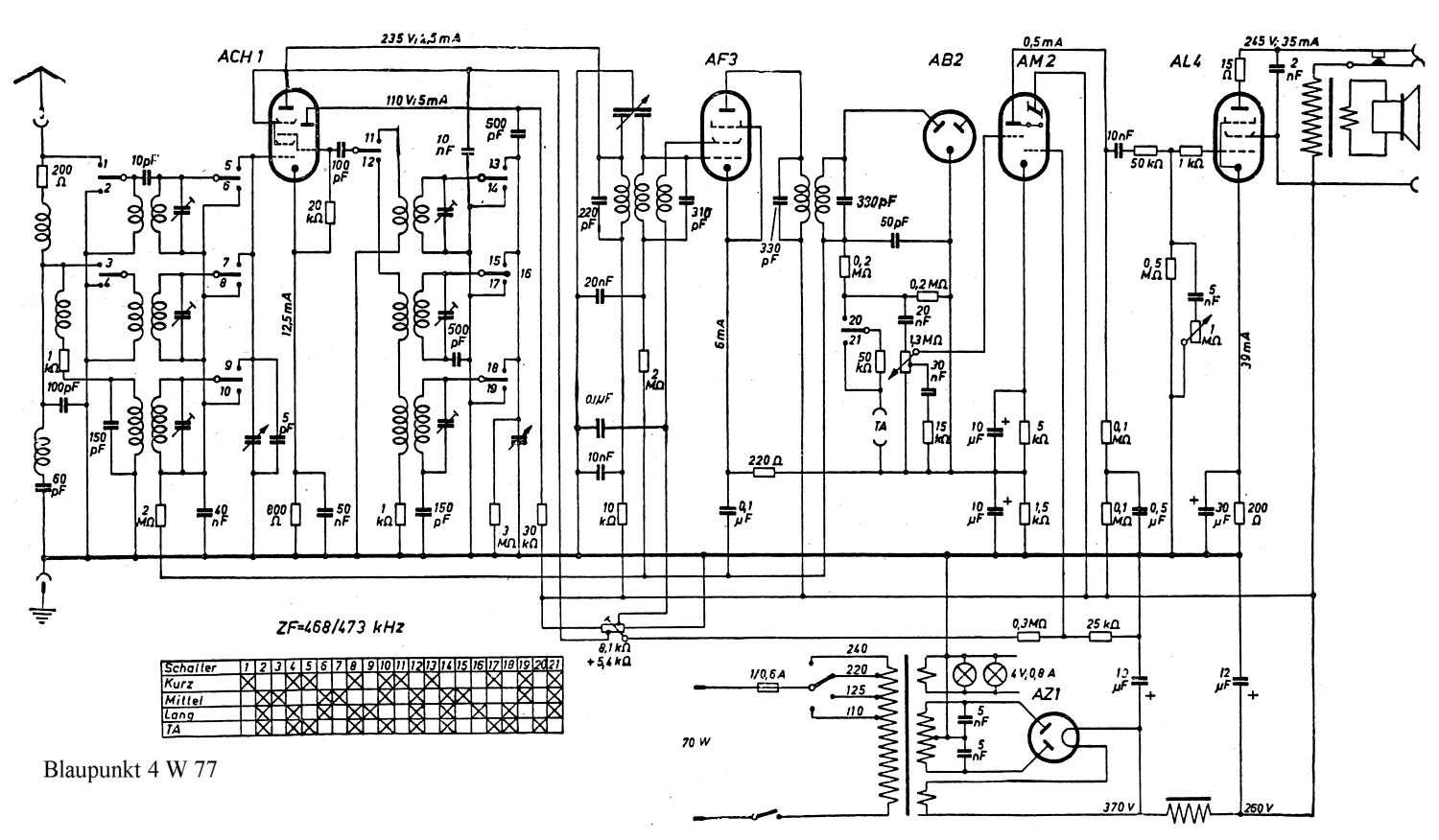

je crois que c'est cellui ci
| |
|
| Sujet : références 3 capa en 1, filtre bruits alim 4w77 Nouveau | De turlutte2050 Le 16-09-2011 à 19:07 sta |
|
bonsoir Omale 13
C'est gentil, je te remerçie
cordialement
|
|
| Sujet : références 3 capa en 1, filtre bruits alim 4w77 Nouveau | De lebon Le 16-09-2011 à 20:10 sta |
|
Sur ce schéma, nulle trace d'un condo de 101 µF !!!
|
|
| Sujet : références 3 capa en 1, filtre bruits alim 4w77 Nouveau | De XYZ du 56 Le 19-09-2011 à 11:40 sta |
|
Bonjour,
Seuls figurent sur ce schéma (s'il correspond au poste!), 2 condos: le 1°, le plus près de la redresseuse, difficilement lisible un C de 10µF; le 2°, après la self de filtrage un C de 12µF.
A-t-on jamais vu un C de 101µF, et pourquoi pas de 102 ou 103...!!! Cela doit être un 10µF.
En gros, et même très gros, 10 ou 20, quelle importance?
|
|
| Sujet : références 3 capa en 1, filtre bruits alim 4w77 Nouveau | De XYZ du 56 Le 19-09-2011 à 11:52 sta |
|
Rebonjour,
Il vient de me revenir (alza quand tu nous tiens!) que j'ai vu il y a 2 ou 3 jours un post concernant le W77 où 2 intervenants ont publiés des schémas différents et divergeants. L'un de Point Bleu, l'autre, sauf erreur, de Blaupunkt. Je n'ai pu retrouver ce post: mais je vais encore chercher (430 et quelques pages!)
|
|
| Sujet : références 3 capa en 1, filtre bruits alim 4w77 Nouveau | De XYZ du 56 Le 19-09-2011 à 12:30 sta |
|
Re, re, re, retrouvé,
Dans la "recherche" taper W77. puis: "demande de schéma électrique" (il y a 2 lignes).
Le Point Bleu a 2 C de 6µf, ses tubes sont E448, 449, 444, 443H et 1805 remplaçables par des Téléfunken 1224, 1234, 1254, 964 et 1064 indiqués sur le schéma d'origine.
S'il s'agit du Blaupunkt, il y a 1C de 10µF et 1 de 12µ, et les tubes sont ACH1, AF3, AB2, AM2, AL4 et AZ1 indiqués.
|
|
| Sujet : références 3 capa en 1, filtre bruits alim 4w77 Nouveau | De Marcel Bourguinet Le 19-09-2011 à 12:58 sta |
|
Je crois bien qu'ils on confondu le 4W avec le 4W77.
|
|
|
