Bonjour,

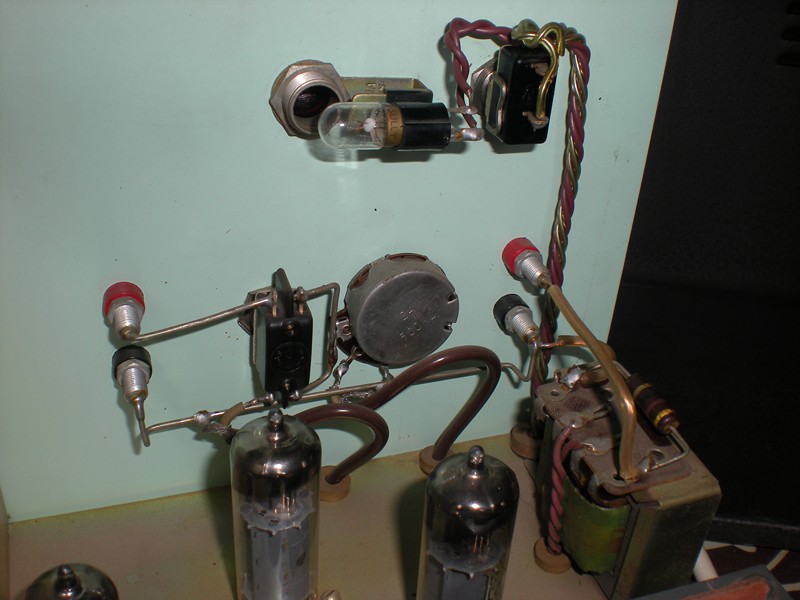

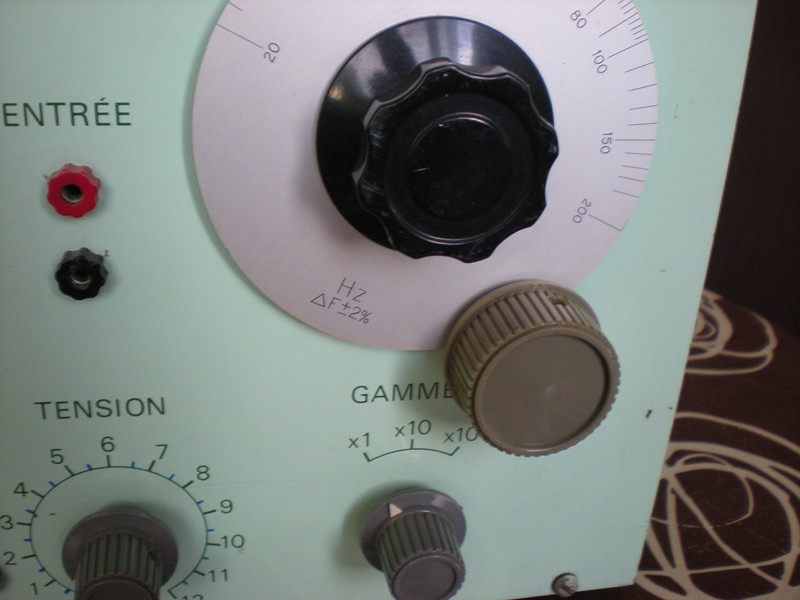

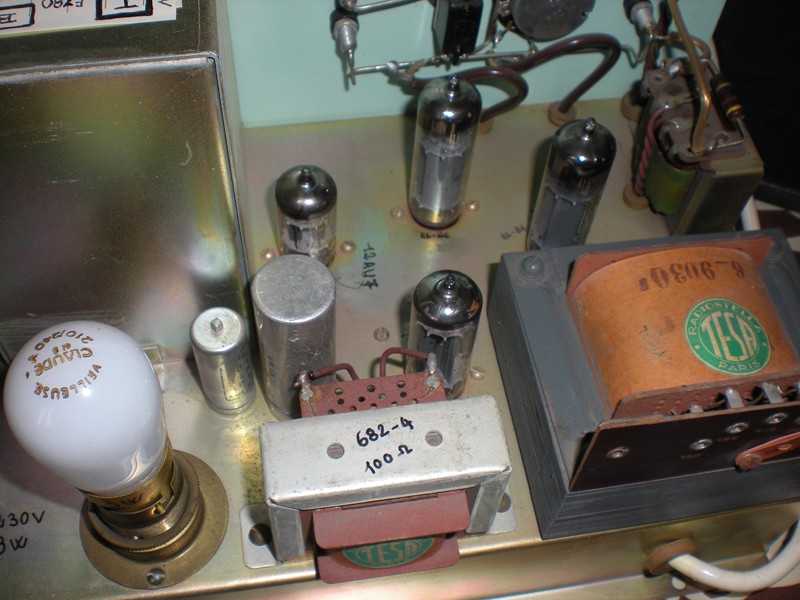

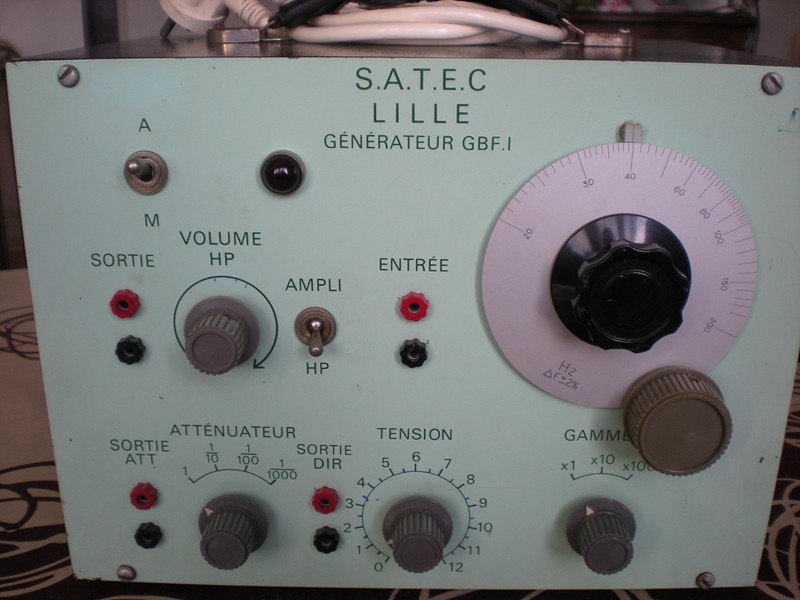

apparemment, ce doit être un générateur BF à pont de Wien ( dont une branche du pont est stabilisée et compensée par la lampe de 220V 3W, qui ici ne sert pas a éclairer mais a stabiliser un circuit , c'est pourquoi elle est a l'arrière, sur le chassis ) et avec un CV blindé pour le réglage de fréquence (en principe , un CV à air comme ceux des poste de radio à lampes) le tout suivi d'un étage amplificateur de puissance (avec une finale BF montée de manière classique , et un tout aussi classique transfo de sortie )
Avantages :
-Principe simple et fiable (peu sujet à problème) et utilisant des tubes archi courants ( il ne sera pas difficile d'en trouver en rechange ...)
-Ce genre de montage n'est que rarement en panne, et son principe est toujours le même a peu de choses près (si c'est en panne, ça doit se dépanner aisément même sans schéma)

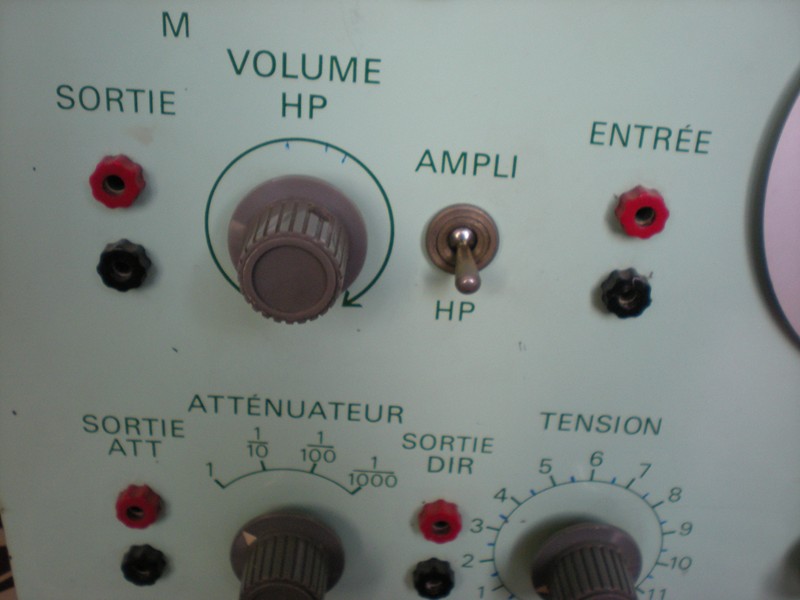

-Cet appareil peut aussi s'utiliser comme amplificateur BF de "signal-tracer"
inconvénients:
-tel quel, l'appareil ne génère qu'une seule forme d'onde (ce n'est pas un "générateur de fonctions" et ça ne délivre pas de rectangles, de triangles, de dent de scie ...ça donne du sinusoïdal et c'est tout)
-ça n'est pas toujours tres précis (mais bien suffisant pour l'amateur) et les fréquences extrèmes sont plus ou moins sévèrement étriquées par le transformateur de sortie si on se connecte a la sortie basse impédance , type sortie HP (a cause de la petite taille et la piètre qualitée de ce transfo de sortie, type "BCL" )
Je n'ai pas de documentation sur cet appareil .
sloup
|
