| Sujet : rhéhosta Nouveau | De madi Le 09-03-2012 à 18:42 sta |
|
salut tout le monde
voila ma question j'ai construit une alimentation stabilisée pour mes experience sur les lampes; j'ai utilisé un potentiomtre de 50k hom pour la variation de la tension de 0v-420v
je veut utilisé un réhosta pour la variation de courant quel rhéosta utilisé et comment est monté sur le shéma ;
je veux aussi utilisée une tension négative comment avoir une alimentation négative sur mon alimentation stabilisée
meci infiniment
|
|
| Sujet : rhéhosta Nouveau | De madi Le 09-03-2012 à 19:12 sta |
|
salut tout le monde
voila ma question j'ai construit une alimentation stabilisée pour mes experience sur les lampes; j'ai utilisé un potentiomtre de 50k hom pour la variation de la tension de 0v-420v
je veut utilisé un réhosta pour la variation de courant quel rhéosta utilisé et comment est monté sur le shéma ;
je veux aussi utilisée une tension négative comment avoir une alimentation négative sur mon alimentation stabilisée
meci infiniment
|
|
| Sujet : rhéhosta Nouveau | De F1FTP Le 09-03-2012 à 19:18 sta |
|
Avec un schéma comprendrait mieux![[:Hi:]](s12.gif)
|
|
| Sujet : rhéhosta Nouveau | De Gilbert Le 09-03-2012 à 19:21 sta |
|
Vous pouvez nous envoyer un schéma de votre réalisation?
Je pense qu'il y a une solution plus moderne que le rhéostat !
|
|
| Sujet : rhéhosta Nouveau | De madi Le 09-03-2012 à 19:32 sta |
|
schemat classique transformateur avec point milieu; deux diodes de redresment deux condensateurs de filtrage entre eux il ya une selt de filtrage a la sortie j ai mait un potentiometre de 50 k hom
|
|
| Sujet : rhéhosta Nouveau | De slouptoouut Le 09-03-2012 à 19:33 sta |
|
zut !
je pensais a une nouvelle variété de hosta !
les hosta sont des plantes vivaces de la famille des liliacée, cultivés pour leur feuillage décoratif et, en été, leurs fleurs en petites clochettes roses ou violet pale, c'est une plante tres rustique, facile a cultiver, et poussant même à l'ombre ...
Bon, OK, je sors ...avec ma bêche
|
|
| Sujet : rhéhosta Nouveau | De slouptoouut Le 09-03-2012 à 19:37 sta |
|
ooops, oublié l'image
et la signature
sloup
| |
|
| Sujet : rhéhosta Nouveau | De madi Le 09-03-2012 à 19:45 sta |
|
merci pour la réponce slouptoouut
|
|
| Sujet : rhéhosta Nouveau | De omale 13 Le 09-03-2012 à 20:19 sta |
|
bonsoir
tout dépend de l'intensité que tu puise prévoir gros en dissipations
(énergie dépensée pour rien)
pour le négatif une diode a l'envers
(il y a plus moderne avec des régul)
|
|
| Sujet : rhéhosta Nouveau | De slouptoouut Le 09-03-2012 à 20:23 sta |
|
Bonjour,
bon, pour la limitation de courant avec autre chose qu'un rhéostat (pas hosta) il y aurais certe des solutions tout électronique, mais nécessitant des transistors HT (généralement couteux) dont la mise au point risque d' être délicate (et se solder par des essais non concluants ou destructifs ) en effet il n'y a en ma conaissance aucun circuit intégré régulateur avec limitation de courant (genre L200) qui monte à 420 V !
sinon, effectivement, le bons vieux rhéostat, mais on n'a pas une alimentation à limitation a fonctionnement "rectangulaire" , avec un seul précis ! si un rhéostat est utilisé, il devra :
-admettre au moins 1,2 à 1,5 fois l'intensité maxi présumée (pour avoir un peu de marge de sécuritée) et dissiper une puissance importante (pour les usages courants en radio et audio , au moins 100 W)
-avoir une résistance telle qu'il offre une plage de réglage intéressante pour la plupart des applications, disons a partir de 50 mA (ce qui correspondrais a 10 k-ohms )
en pratique, je crois que ça va être gros , cher, et pas facile a trouver !
(En neuf, il faudra peut être le faire fabriquer "sur commande", comptez au moins 200 ..250 euros ! il y aurais intéret a en trouver un d'occasion, issu d'une salle de TP de physique ! )
|
|
| Sujet : rhéhosta Nouveau | De omale 13 Le 09-03-2012 à 20:47 sta |
|
|
|
| Sujet : rhéhosta Nouveau | De omale 13 Le 09-03-2012 à 20:51 sta |
|
|
|
| Sujet : rhéhosta Nouveau | De omale 13 Le 09-03-2012 à 21:05 sta |
|
bon rien a faire fonctione pas le lien,
alors 100k ohm 100 watt = 200 euros TTC
|
|
| Sujet : rhéhosta Nouveau | De omale 13 Le 09-03-2012 à 21:06 sta |
|
bon rien a faire fonctione pas le lien,
alors 100k ohm 100 watt = 200 euros TTC
|
|
| Sujet : rhéhosta Nouveau | De omale 13 Le 09-03-2012 à 21:30 sta |
|
j'ai fait une erreur
10k ohm au lieu de 100 k![:o[]](s13.gif)
|
|
| Sujet : rhéhosta Nouveau | De pierre.ch Le 09-03-2012 à 21:32 cms |
|  |
lls fonctionnent tré bien les liens§
Pierre
| |
|
|
| Sujet : rhéhosta Nouveau | De XYZ du 56 Le 09-03-2012 à 21:36 sta |
|
Oui, mais il "fait" 100W. ET 10ohms; or le éostat désiré doit " faire" 50kohms. Que dalle, c'est électro...: maxi 10kohms. Peut-être, sur Cde spéciale!
|
|
| Sujet : rhéhosta Nouveau | De XYZ du 56 Le 09-03-2012 à 21:41 sta |
|
J'ai vu, quelque part sur le site un schéma d'alim continue variable 0 à 420v. (coincidence
des chiffres!!!) avec un potar de 50K... pour le reformage (pas le fromage) des chimiques.
Quelque part, mais où???
|
|
| Sujet : rhéhosta Nouveau | De omale 13 Le 09-03-2012 à 21:42 cms |
| |
chez moi sa merde ce soir , IE
vous avez vu les prix
| |
|
|
| Sujet : rhéhosta Nouveau | De XYZ du 56 Le 09-03-2012 à 21:45 sta |
|
Les liens sont, effectivement, OK; mais il semblerait que les martiens (pardon les sunautes) sont en train (vitesse de la lumière++++++) de débarquer.
Pas mal de gens ont des soucis de téléphone, de TV et de connexions diverses.
|
|
| Sujet : rhéhosta Nouveau | De Totolagalène Le 09-03-2012 à 21:45 sta |
|
Salut omale!
Cà me rassure parce que chez moi la merde déborde de partout!
|
|
| Sujet : rhéhosta Nouveau | De Totolagalène Le 09-03-2012 à 21:46 sta |
|
Les éruptions solaires font fort en ce moment, parait-il...
|
|
| Sujet : rhéhosta Nouveau | De omale 13 Le 09-03-2012 à 21:50 sta |
|
faut faire comme la dit Toto
avec un variac /transfo isolation/ diode et condo
voltmetre/ampèremètre
|
|
| Sujet : rhéhosta Nouveau | De Totolagalène Le 09-03-2012 à 22:04 sta |
|
ouais mais j'ai l'impression que XYZ veut bidouiller uniquement avec sa bite et son couteau!
Alors faut pas s'étonner qu'il ait du mal à concrétiser.
|
|
| Sujet : rhéhosta Nouveau | De omale 13 Le 09-03-2012 à 22:06 sta |
|
|
|
| Sujet : rhéhosta Nouveau | De Totolagalène Le 09-03-2012 à 22:08 sta |
|
Salut omale!
Internet continue à merder fort, tu crois pas que ce sont les Russes qui attaquent?
|
|
| Sujet : rhéhosta Nouveau | De XYZ du 56 Le 09-03-2012 à 22:10 sta |
|
1/ si la merde déborde de partout: faut appeler les "vidangeurs", sauf qu'à cette heure!!!
Pour Sloup: c'est ça l'informatique... ça merde à gogo!
Ai trouvé: www.TK5EP's.free.fr pour régénérer les capas.
En direct ou par Gogole en tapant (pas trop fort): régénération des capas.
|
|
| Sujet : rhéhosta Nouveau | De omale 13 Le 09-03-2012 à 22:14 sta |
|
bon ça merde trop je vais dormir
|
|
| Sujet : rhéhosta Nouveau | De XYZ du 56 Le 09-03-2012 à 22:28 sta |
|
à Totogalène,
Je ne veux pas paraitre prétentieux, mais si mon couteau est, effectivement, un petit modèle, je ne te montrerais pas ma bite. Aïe, aïe, aïe!!!
|
|
| Sujet : rhéhosta Nouveau | De Totolagalène Le 09-03-2012 à 22:40 sta |
|
La mise au point était nécessaire; je pensais plutôt le contraire, mais bon, je sais qu'il faut faire dans la mesure mais quand même...
|
|
| Sujet : rhéhosta Nouveau | De pierre.ch Le 09-03-2012 à 22:47 cms |
| |
Bonjour,
J'ai fabriqué cette "alim. HT" pour mesurer le courant de fuite des condensateurs (et aussi les régénérer ou du moins essayer...) il y a un bon moment déjà.
Elle est réalisée uniquemment avec des composants "fond de tiroir". Mème le boitier est de récupération , d'ou la disposition bizarre des éléments en façade. Il fallait utiliser, ou masquer , les trous existants.Le transfo avait été récupéré sur une épave de vieux poste.

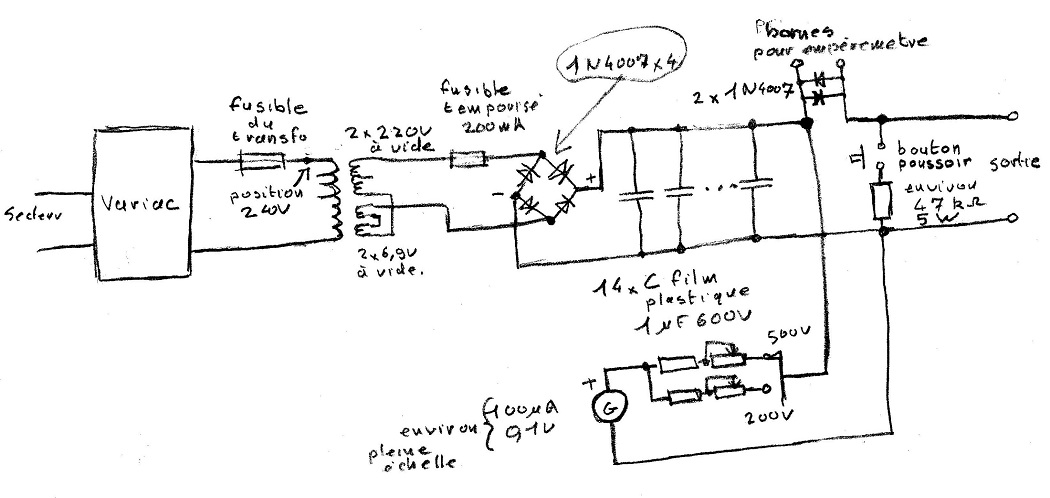

Sur le schéma, ultra classique, cijoint (ou plutot le brouillon....) les 2 diodes (1N4007) tètes beches en // sur le galva du voltmètre ont été oubliées.
En améliorant le filtrage (bobine.... ) celà peut faire une alim HT rudimentaire mais souvent suffisante.
Le variac n'est jamais mis à son maxi pour ne pas dépasser 500V en sortie.
| |
| |
|
| Sujet : rhéhosta Nouveau | De pierre.ch Le 09-03-2012 à 22:51 cms |
| |

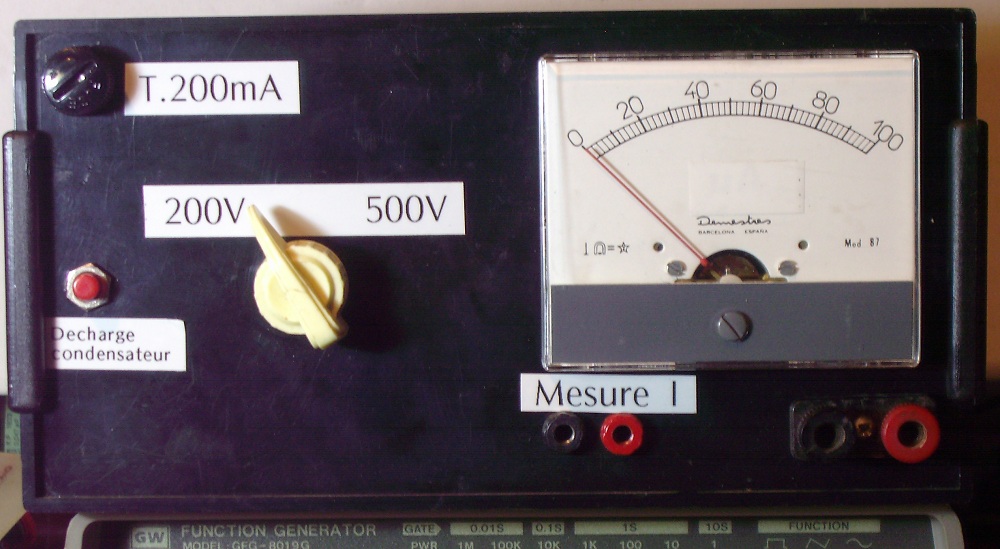

Vue de la façade
Pierre
| |
| |
|
| Sujet : rhéhosta Nouveau | De slouptoouut Le 09-03-2012 à 23:03 sta |
|
Bonjour,
effectivement, l'informatique, et le téléphone, ça medoie fort, en ce moment, même au boulot ...Et ceci au point d'en revenir aux bons vieux téléphones S63 cadran (heureusement, on a encore un autocom. qui accepte la numérotation décimale a impulsions !)
on est reparti trente ans en arrière a faire "terrrk-terrrrrk-terrrk-terrrrrrrk , mais au moins on a un "service minimum" , rudimentaire certe, mais fiable, avec des bouzins !
sloup
|
|
| Sujet : rhéhosta Nouveau | De pierre.ch Le 09-03-2012 à 23:09 cms |
| |

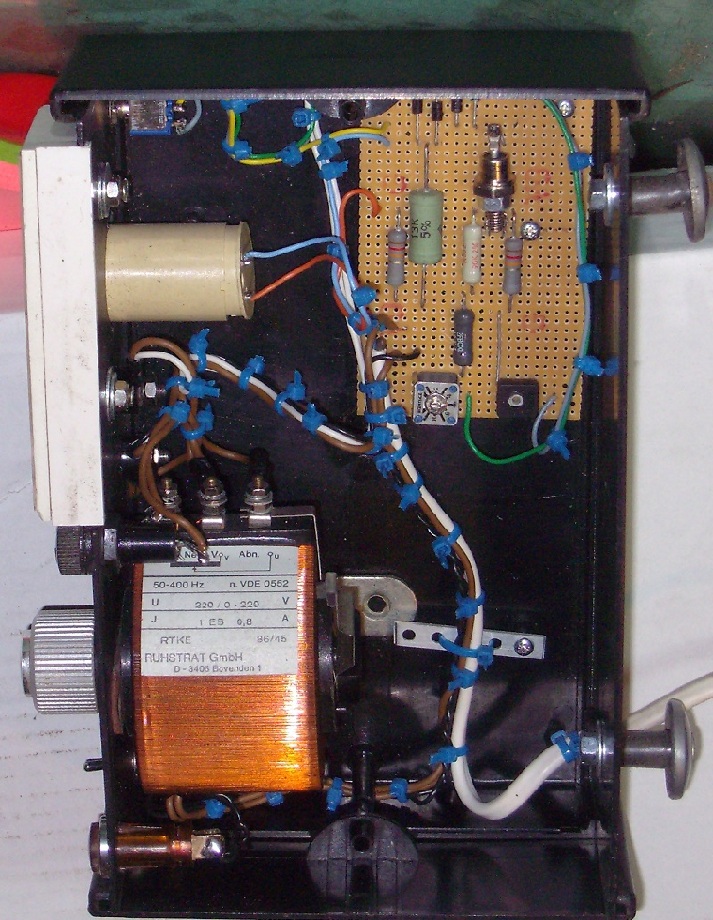

Pendant que j'y suis le petit variac(lui aussi récupération poubelle) monté dans un boitier avec voltmètre alternatif calibre 100V et 250V et non 1kV comme indiqué sur le galva (lui aussi de récupération d'où cette inscription).
Les résistances, potentiomètres et diodes que l'on voit sur la photo servent pour réaliser, à partir du galva, le voltmètre ainsi que pour alimenter un voyant 12V à partir du secteur!! Le tout, là encore, avec ce que j'avais sous la main (donc jamais la bonne valeur.....)
| |
| |
|
| Sujet : rhéhosta Nouveau | De pierre.ch Le 09-03-2012 à 23:12 cms |
| |

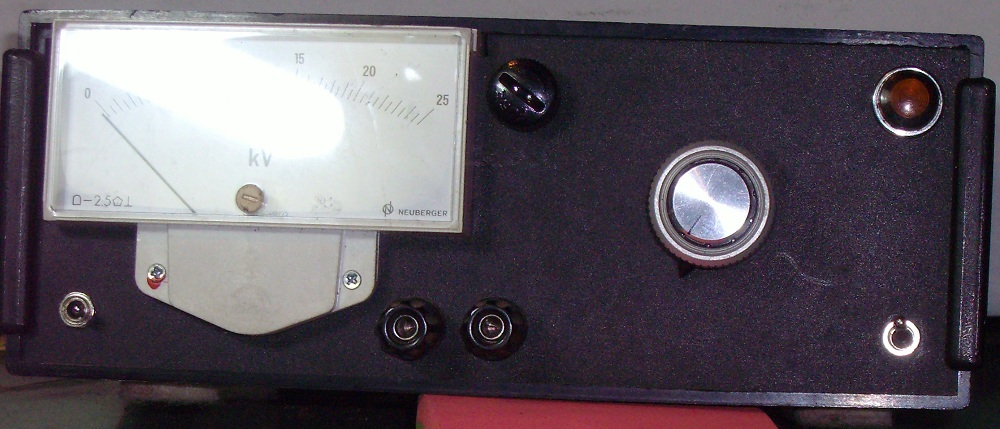

Et enfin!! la façade du boitier variac.
Pierre
| |
| |
|
| Sujet : rhéhosta Nouveau | De XYZ du 56 Le 10-03-2012 à 11:10 sta |
|
Bonjour à tous,
Question innocente: Où en est la demande de "Madi", qui concernait une alim variable avec un pot de 50Ko?
|
|
| Sujet : rhéhosta Nouveau | De Marcel Bourguinet Le 10-03-2012 à 11:11 sta |
|
Bonjour,
JC Jardine à élaboré une alimentation de ce genre : Par là
|
|
| Sujet : rhéhosta Nouveau | De Lebon Le 10-03-2012 à 11:59 sta |
|
Bjr,

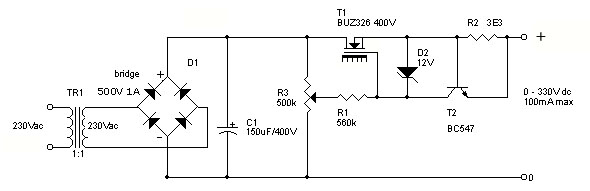

Le montage de JC Jardine est excellent mais voici un autre beaucoup plus simple.
| |
|
| Sujet : rhéhosta Nouveau | De omale 13 Le 10-03-2012 à 18:26 sta |
|
bonjour a tous
salut Lebon
peut on changer et mettre a la place
par exemple des bu 508 a- bu 2508- ou bu 426
au lieu d'un mos,
|
|
| Sujet : rhéhosta Nouveau | De slouptoouut Le 10-03-2012 à 18:56 sta |
|
Bonjour,
un transistor MOS FET de puissance se commande en tension et a une résistance d'entrée énorme, un transistor bipolaire de puissance se commande en courant et a une résistance d'entrée faible , l'un ne peut pas remplacer l'autre sans ajout de composant et refonte totale du schéma .
Et puis, plutot que ces semiconducteurs , fragiles, je verrais plutot une régul électronique avec une stabilisatrice a gaz genre 0A2, 0B2 pour donner une référence de tension , une lampe genre EF80,85,86,89 ...qui "compare" la tension de sortie et la tension de référence et fournit une tension de régulation en conséquence a une lampe de puissance, et en régulateur série, une lampe EL504 ou EL509 ...
Avec des résistances fixes dans le circuit grille de la "comparatrice" EF ** on a un régulateur HT fixe, et avec un potar dans ce même circuit, on a une HT régulée variable.
Prévoire une HT amont d'au moins 450V (compte tenu des pertes dans les tubes) et une EL504 pour des intensité de 100...150mA , et une EL509 pour 200 à 300 mA
(ça sera certe plus compliqué , et encombrant, mais les lampes utilisé sont des lampes de TV , encore assez courante, et tres robustes ...)
Sloup
|
|
| Sujet : rhéhosta Nouveau | De omale 13 Le 10-03-2012 à 19:11 sta |
|
merci Patrick
|
|
| Sujet : rhéhosta Nouveau | De Lebon Le 11-03-2012 à 19:49 sta |
|
Bsr,
Omale, si vous êtes plutôt intéressé par un montage à base de transistors bipolaires, voici le schéma d'une alimentation délivrant 10-350V 50mA à limitation de courant.
| |
|
| Sujet : rhéhosta Nouveau | De omale 13 Le 11-03-2012 à 20:55 sta |
|
bonsoir
non pas spécialement ,il me reste pas mal
de BU voila pourquoi .mais je préfère les tubes
merci quand même
|
|
| Sujet : rhéhosta Nouveau | De pierre.ch Le 11-03-2012 à 22:40 cms |
| |
Bonsoir,
Il y a une petite erreur, je crois, sur le schéma aimablement fourni par Lebon . Pour le pont de diode (D1 à D4) il est indiqué BA102 or les diodes BA 102 sont des diodes varicap il me semble.
Pierre
| |
|
|
| Sujet : rhéhosta Nouveau | De XYZ du 56 Le 11-03-2012 à 22:48 sta |
|
Elektor se serait-il trompé?
Bizarre! N'ayant pas de docs à portée de la main, je vous laisse chercher.
|
|
| Sujet : rhéhosta Nouveau | De slouptoouut Le 11-03-2012 à 22:51 sta |
|
Bonjour,
il doit en effet y avoir erreur ! ça ne peut pas être des BA102 ça serait plutot des BY100 ...
(équivalent plus récent et plus courant : 1N4007 )
|
|
|
