Bonjour à vous tous
un ami m'a demandé de lui faire un circuit imprimé.. ce que je lui ai fait avec plaisir.... (c'est dans mes cordes)
Son projet : un relais avec un tranceiver (?) et un ordi ... on "accroche" le relais qui reçoit le message, l'enregistre sur l'ordi en audio .... puis le retransmet grâce à l'interface ....

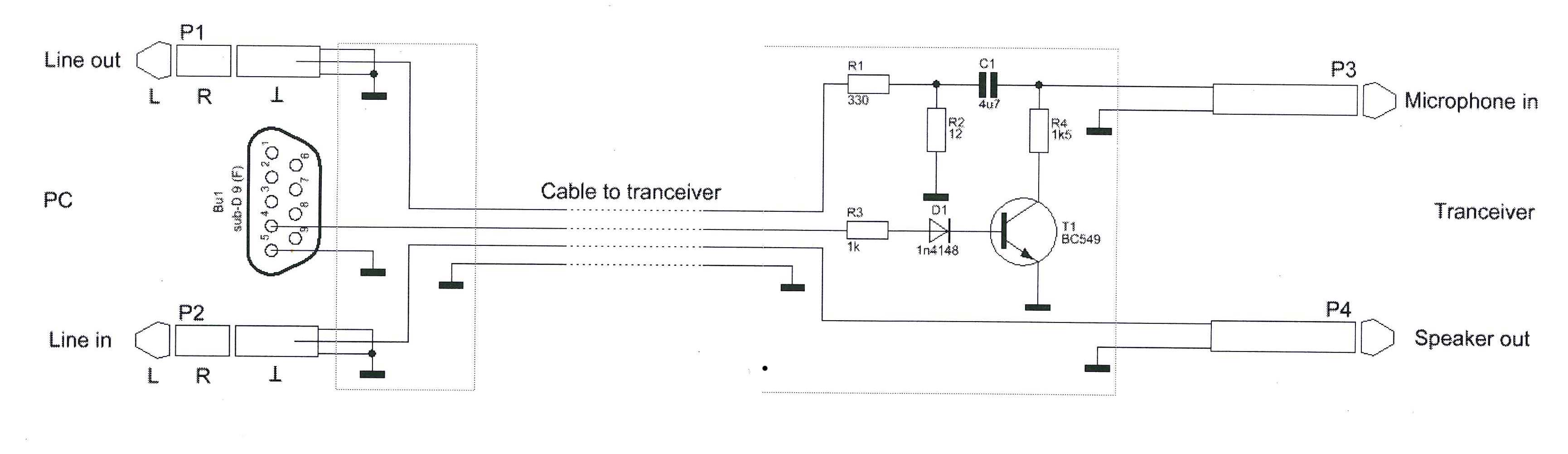

Sauf que je me demande si ce schéma va vraiment marcher .... je ne comprends pas bien comment .... auriez-vous un avis ? tant pis si je dois lui refaire un circuit imprimé....
Cordialement
Julien
| |
|
| Sujet : relai tranceiver Nouveau | De F6FLC Le 16-07-2012 à 22:59 sta |
|
Bonjour,
j'ai construit et installé quelques relais et transpondeurs 144 et 430 MHz, mais là, je n'ai rien compris !
et à quoi ça sert ?
Michel...
|
|
| Sujet : relai tranceiver Nouveau | De Marcel Bourguinet Le 16-07-2012 à 23:18 sta |
|
Bonsoir,
Au premier abord le schéma semble correct. Il se peut qu'il soit destiné a relier un trx via la carte son d'un ordinateur pour faire fonctionner un Simplex (perroquet)
Personnellement j'aurai fait une isolation galvanique même avec de simples condensateurs.
Le transistor semble devoir servir a couper l'entrée micro, mais est-ce bien nécessaire si on ne double pas la masse.
Le
Perroquet
|
|
| Sujet : relai tranceiver Nouveau | De F6CER Le 17-07-2012 à 08:33 sta |
|
Bonjour
Effectivement c'est une interface simplissime entre un PC et un transceiver comme on le faisait du temps du packet radio mais ça n'a rien à voir avec un système utilisable comme relais .
|
|
| Sujet : relai tranceiver Nouveau | De YM Le 17-07-2012 à 09:39 sta |
|
Associé à quelques milliers de lignes de code, on peut en faire des choses avec ça
Yves.
|
|
| Sujet : relai tranceiver Nouveau | De f6cer Le 17-07-2012 à 11:26 sta |
|
Rebonjour
Le transistor déclenche l'émission (commande par le DTR de la RS232)
Ce montage est spécifique à une certaine marque chez qui le PTT est fait par détection du courant sur l'entrée micro. (dans la vraie vie, cela sert à alimenter une pastille électret)
Ca élimine un fil ...![[:ouin:]](s10.gif)
|
|
| Sujet : relai tranceiver Nouveau | De Marcel Bourguinet Le 17-07-2012 à 13:11 sta |
|
C'est possible, seul l'ami de Julienbeta pourra nous dire la vérité...
|
|
| Sujet : relai tranceiver Nouveau | De julienbeta Le 17-07-2012 à 19:57 sta |
|
Messieurs bonjour
et merci de vous être penchés sur le BB ... en fait mon ami est un peu débutant en électronique, mais plein de bonne volonté et d'idées.
Dans ce domaine, mes connaissance perso sont plutôt minces et je ne peux pas trop l'aider.
Je suppose que F6cer a raison : il doit s'agir d'une interface pour un modèle particulier avec déclenchement de l'émission par détection du courant sur l'entrée micro. J'espère que le tranceiver qu'il possède est le bon .. sinon cela ne va pas marcher. J'ai eu la tentation de modifier son schéma et d'ajouter un relais pour simluler l'appui sur la pédale (comme sur une CB) pour passer en émission. Après je ne sais pas quel code il a pour l'ordi .. on verra bien.
En attendant, je vais lui donner les composants nécessaires ... et lui donner l'adresse de ce merveilleux forum .... après .... ben je re graverai des circuits jusqu'à ce que cela marche ... avec votre aide ..... et pourquoi pas .. passer à l'émetteur à tubes ..... j'ai des 807..
Cordialement
Julien
|
|
| Sujet : relai tranceiver Nouveau | De jfcrois Le 17-07-2012 à 22:49 sta |
|
Bonsoir-bonne nuit.
L'interfaçage entre deux appareils ne peut être bien compris qu'avec leurs notices techniques. Ce n'est pas le cas mais il y a une réserve à faire, à mon avis :
Lorsque le signal de commande du transistor (broche 4 de la prise Sub-D) est de potentiel nul ou négatif, la diode-signal 1N4148 est non-conductrice ce qui laisse la base de T1 "en l'air". Cet état n'est jamais bon. (surtout avec un champs EM pas loin).
Je verrais d'un bon œil une résistance parallèle base-émetteur pour calmer le jeu d'un ensemble se mettant à 'chuchoter des maléfices' ! ![[:Hi:]](s12.gif)
|
|
| Sujet : relai tranceiver Nouveau | De julienbeta Le 18-07-2012 à 18:48 sta |
|
Effectivement, les notices seraient bienvenues. Je n'ai pas pour l'instant
Côté ordinateur, pas de surprises en principe : entrée ligne assez tolérante, et sortie ligne faite pour des impédances non critiques.
Par contre côté tranceiver je n'ai aucune idée de ce qui sera raccordé ... même pas une référence pour l'instant ... et mon ami est en vacances .. injoignable .....
jfcrois a sans doute raison : la jonction base émetteur est "chargée" par un dispositif non linéaire (une diode).. plutôt zarbi.... effectivement, une résistance, voire une résistance et un condo de quelques picos ou nanos entre base et masse pourraient éviter des ennuis ... le tout est quand même relié à un ordi .... qui n'est autre qu'un bon générateur de parasites de fréquence élevée ... j'en prends bonne note.
Si l'un d'entre vous a un schéma destiné à piloter un tranceiver depuis un ordi, je suis intéressé ... histoire de mieux comprendre à quoi non nous attaquons.
Cordialement
Julien
|
|
| Sujet : relai tranceiver Nouveau | De F6CER Le 18-07-2012 à 19:32 sta |
|
Bonjour
quelques renseignements supplémentaires, ces interfaces sont très faciles à monter mais il vaut mieux placer deux transfos d'isolement dans la voie son et un opto pour le PTT
autrement il y en a plein le net
http://www.dxzone.com/cgi-bin/dir/jump2.cgi?ID=17673
http://www.i1wqrlinkradio.com/antype/ch46/chiave32.htm
http://www.dxzone.com/cgi-bin/dir/jump2.cgi?ID=18592
|
|
| Sujet : relai tranceiver Nouveau | De julienbeta Le 19-07-2012 à 20:30 sta |
|
Bonjour
merci F6CER pour ces renseignements.
Oké pour les transfos ... j'ai plein de transfos récupérés sur des cartes d'autocoms ... ça doit sûrement faire l'affaire.
Cordialement
Julien
|
|
|
