Sujet : Alimentation Nouveau De papachef  Le 02-09-2012 à 09:51 sta Bonjour, Je suis à la recherche d'un schéma pour une alimentation 6,3 volts alternatifs pour la chauffe du tube et 250 volts continus pour la haute tension. Auriez-vous cela dans vos archives Merci

Sujet : Alimentation Nouveau De Bernard tsfallier  Le 02-09-2012 à 10:53 sta Bonjour. Pour quel tube?

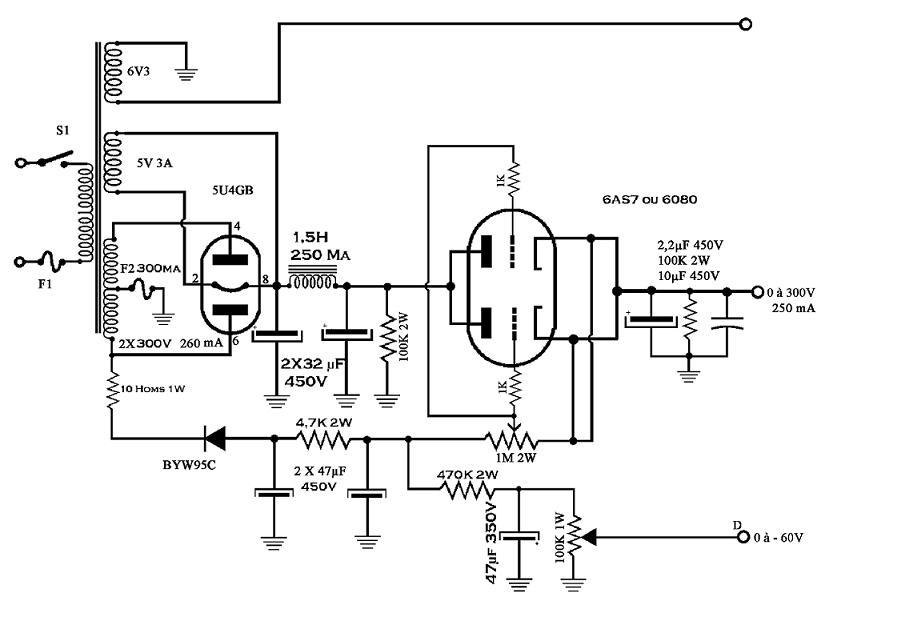

Sujet : Alimentation Nouveau De omale 13  Le 02-09-2012 à 11:16 sta bonjour voila une alim 6.3 et 0a 300 volt ----->

Sujet : Alimentation Nouveau De omale 13  Le 02-09-2012 à 11:25 sta Re comme dit Bernard il faut dire pour quoi et quel tube et et on trouvera

Sujet : Alimentation Nouveau De papachef  Le 02-09-2012 à 11:29 sta Bonjour L'ampoule est une EF80 pour une antenne celard capte Désolé d'être imprécis Merci

Sujet : Alimentation Nouveau De omale 13  Le 02-09-2012 à 11:35 sta re tu tombe bien je crois que Bernard a cella il me semble

Sujet : Alimentation Nouveau De XYZ du 56  Le 02-09-2012 à 12:18 sta Bonjour, 300v-250mA pour une (seule?) EF80, cela ne serait-il pas "un peu" surabondant!!!

Sujet : Alimentation Nouveau De omale 13  Le 02-09-2012 à 12:43 sta Re oui tu a raison mes je ne savez pas pour quoi il en avez besoin, j'ai vu il y a quelque temps un truc justement pour alimenter une antenne comme Papachef recherche je ne retrouve plus le topic en question,ou alors si il est bricoleur il fabrique une douille voleuse pour brancher sur la finale,de toute façon on va trouvais

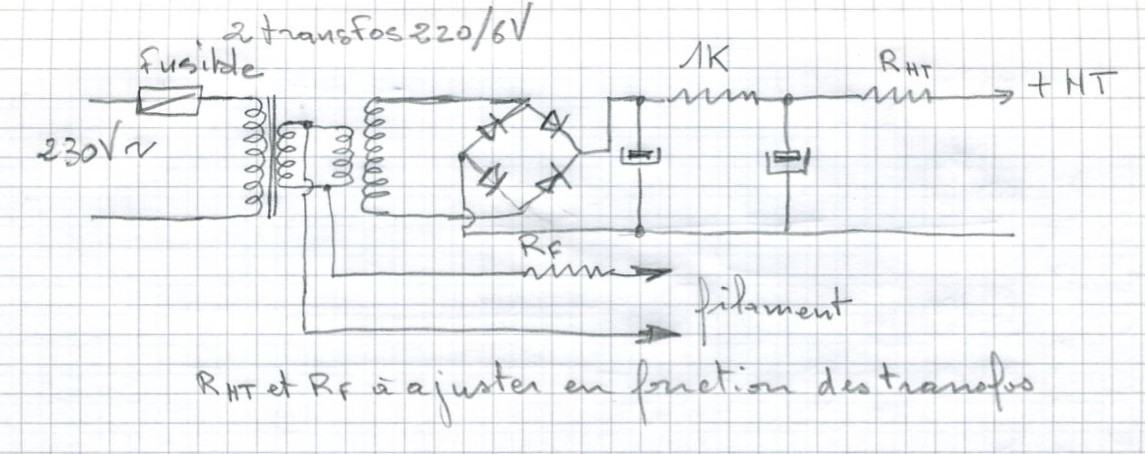

Sujet : Alimentation Nouveau De Bernard tsfallier  Le 02-09-2012 à 14:36 sta Effectivement, j'ai modifié plusieurs de ces cadres en leur incorporant une alim secteur (voir schéma en PJ.) Pour ça, se procurer 2 petits transfos (220/6 ou 9 Volts). On les trouve facilement dans les blocs d'alimentation de différents appareils (box, radio, téléphone....) Ces transfos sont en général assez petits pour être incorporés dans le coffret de l'antenne. En fonction des transfos, ajuster les résistances pour obtenir les bonnes tensions (en principe 6,3 V et 250 V).

Sujet : Alimentation Nouveau De papachef  Le 02-09-2012 à 15:09 sta Merci à vous tous

Sujet : Alimentation Nouveau De papachef  Le 02-09-2012 à 15:12 sta Bonjour Mr Bernard tsfallier Votre schéma est impossible à lire. Pourriez-vous me l'envoyer Merci

Sujet : Alimentation Nouveau De Bernard tsfallier  Le 02-09-2012 à 15:20 sta Effectivement, ça n'est pas trés lisible. C'est le schéma que j'avais envoyé il y a quelques temps et que j'ai récupéré sur le forum. Comme dirait splout, "c'est ça l'informatique"? Quoi qu'il en soit, je mets une nouvelle mouture. Bon courage.

Sujet : Alimentation Nouveau De papachef  Le 02-09-2012 à 15:53 sta Bonjour, Le premier transfo en fonction de Rf va donc sortir du 6.3 v, et le second transfo le 250volts ? Pour les diodes des 1N 4004 ? Quel est la valeur des 2 condensateurs ? Merci

Sujet : Alimentation Nouveau De Tontongé  Le 02-09-2012 à 17:01 sta C'est en effet la solution la plus pratique, il suffit que le premier transfo sort au secondaire et en charge (avec la EF80 branchée) une tension de 6,3Volts sous 300mA, le deuxième transfo peut être plus petit et avoir un secondaire (ici il sert de primaire) de 9Volts à 14Volts, le primaire (ici il sert de secondaire) aura une tension alternative de 150Volts à 230Volts. Il faut évidemment ajuster la haute tension alimentant la EF80, en choisissant pour la résistance de filtrage une valeur adéquate. Si le premier transfo sort plus que 6,3Volts, mettre en série une ampoule de quelques volts pouvant supporter une intensité de 300mA avec le filament de la EF80, ou une résistance de valeur adéquate, attention ! un pont redresseur peut générer des parasites (angle de passage en tête de filtre), ne pas oublier que nos diodes modernes sont très rapides, mettre un condensateur de 1nF à 2,2nF en // de chaque diode, mais dans le cas de faible consommation, et c'est le cas ici, redressez avec une seule diode. TTg.

Sujet : Alimentation Nouveau De Bernard tsfallier  Le 02-09-2012 à 17:04 sta Tout à fait. Le 250 Volts (valeur non critique) sera ajusté à l'aide de Rht. Pour les diodes les 1N4004 conviennent parfaitement. Pour ce qui est des condos, des 10 ou 22 µF 450 Volts feront trés bien l'affaire. Une mine pour les transfos: Emmaüs (tout au moins chez moi). On peut prendre des 9 Volts, la valeur de Rf compensera. je viens de me rendre compte que la valeur de la résistance de filtrage n'est pas de 1 k mais de 10 k. ( On peut même faire l'impasse sur la résistance Rht et jouer uniquement sur la valeur de la résistance de filtrage, tout dépend des transfos). Attention, faire les mesures en charge car les valeurs à vide ne sont pas significatives.

Sujet : Alimentation Nouveau De Bernard tsfallier  Le 02-09-2012 à 17:16 sta "un pont redresseur peut générer des parasites (angle de passage en tête de filtre), ne pas oublier que nos diodes modernes sont très rapides, mettre un condensateur de 1nF à 2,2nF en // de chaque diode. Oui, les puristes et la théorie recommandent ça. Pour ma part, sur les 5 ou 6 antennes que j'ai modifié, je n'ai jamais constaté de parasites. Il est vrai que mes oreilles ont 66 balais et d'aprés mon fils, la bande de fréquence est légérement écornée. (Lui par contre est "oreilles d'or" à bord d'un sous marin.

Sujet : Alimentation Nouveau De jcj  Le 02-09-2012 à 17:55 sta Puisque c'est pour un cadre antenne "Radio-Capte" pourquoi ne pas utiliser le chauffage et la HT du poste sur lequel l'antenne sera posée ???

Sujet : Alimentation Nouveau De Bernard tsfallier  Le 02-09-2012 à 17:59 sta Tout bêtement pour que cette antenne puisse s'adapter à plusieurs postes sans être tributaire des différents culots "voleurs".

Sujet : Alimentation Nouveau De Bernard tsfallier  Le 02-09-2012 à 18:10 sta Et des différentes tensions de chauffage.

Sujet : Alimentation Nouveau De Papachef  Le 02-09-2012 à 18:33 sta Effectivement c'est pour utiliser sur plusieurs postes Merci encore à tous

Sujet : Alimentation Nouveau De grognon27  Le 02-09-2012 à 20:44 sta Bonjour Pour les diodes préférez les 1N4007, guère plus chères elles supportent une tension inverse très supérieure. Bon courage.

Sujet : Alimentation Nouveau De Totolagalène  Le 02-09-2012 à 21:07 sta Et les BY127, c'est de la merde?

Sujet : Alimentation Nouveau De papachef  Le 02-09-2012 à 21:12 sta Bonsoir, Je pense utiliser un pont de diode KBP206 quia une tension inverse de 420 volts

Sujet : Alimentation Nouveau De omale 13  Le 02-09-2012 à 21:44 sta Re salut Toto Papa ton pont trop bas si tu allume/éteint trois foi de suite il va pété il sera a la limite de 95 volt 230*1.414= 325 v, 420-325= 95 insuffisant monte des 4007comme indiquer plus haut

Sujet : Alimentation Nouveau De Totolagalène  Le 02-09-2012 à 21:58 sta Salut omale! J'ai du mal à me sortir d'une pneumopathie que je traîne depuis un mois, si j'en crêve pas je reviendrai plus fort qu'avant. En plus mon PC est vérolé; je marche avec le mulet: t'as qu'à voir dans quelle merde je suis!

Sujet : Alimentation Nouveau De omale 13  Le 02-09-2012 à 22:25 sta re ou a tu attraper cela pas dans le sud j'espère a moins que tu es trop bu est vomie énormément ou une bronchique, soigne toi bien,le PC pas grave

Sujet : Alimentation Nouveau De Totolagalène  Le 02-09-2012 à 22:31 sta Ouais, c'est la bronquita ++. Il faut bien mourir un jour!

Sujet : Alimentation Nouveau De omale 13  Le 02-09-2012 à 22:52 sta re avec une pneumopathie dose massive d'antibio au moins dix jours prise de sang pour bien détermine quel antibio actif et après tes tout neuf

Sujet : Alimentation Nouveau De papachef  Le 02-09-2012 à 22:58 sta Bonsoir, Sur le schéma de Bernard Tsfallier, on utilise un transfo de 6v. Pour un transfo de 9 volts ou 12 volts quelle est la valeur approximative de la resistance pour obtenir 6.3v, si je me plante elle va griller je pense. Merci

Sujet : Alimentation Nouveau De omale 13  Le 02-09-2012 à 23:00 sta re en plus des médoc fait des inhalations d'eucalyptus et boi des tisane de sauge et ne prend pas froid surtout si tu transpire

Sujet : Alimentation Nouveau De Totolagalène  Le 02-09-2012 à 23:04 sta Merci Docteur, je suis allé chez le vétérinaire et j'ai déjà un remède de cheval, oh, hue, a dia...

Sujet : Alimentation Nouveau De Michel87  Le 02-09-2012 à 23:06 sta Bonsoir, Avec 12 V, environ 20 Ohms en série.

Sujet : Alimentation Nouveau De Michel87  Le 02-09-2012 à 23:08 sta Résistance bobinée, bien sûr...

Sujet : Alimentation Nouveau De omale 13  Le 02-09-2012 à 23:11 sta re Papa 40 ohms pour 12 volt et 30 ohms pour 9 volt 4/5 watt

Sujet : Alimentation Nouveau De papachef  Le 02-09-2012 à 23:28 sta Merci Et meilleur santé Totolagalène

Sujet : Alimentation Nouveau De omale 13  Le 02-09-2012 à 23:32 sta re 2.7 watt pour 9volt 3.6 watt pour 12 volt bonne nuit

Sujet : Alimentation Nouveau De Florian . L  Le 03-09-2012 à 00:44 sta Bon rétablissement à Toto alors! "Tisane de sauge" Je connait l'infusion de Thym et c'est franchement dégeulasse mais alors une tisane de sauge ... Flo

Sujet : Alimentation Nouveau De Grenouille  Le 03-09-2012 à 09:03 sta "Avec 12 V, environ 20 Ohms en série. " EXACT! Michel87 a raison. Le calcul d'Omale est faux! Avec 12V, on doit chuter 6V. Donc, 6V divisé par 0,3A = 20 ohms. Avec U²/R on obtient 3,6W Pour 9V, même raisonnement: 3V/0,3A = 10 ohms Et U²/R donne 0,9W

Sujet : Alimentation Nouveau De XYZ du 56  Le 03-09-2012 à 09:21 sta Bonjour, La puissance n'est pas le critère principal. Qui peut le + peut le -. Une résistance pouvant dissiper 100W, si ce n'est la place qu'elle prendrait ferait parfaitement l'affaire. Le plus important est sa valeur: car elle doit faire partir (j'allais écrire: "en fumée"!)... elle doit dissiper l'excédent de tension et, là, la façon de calculer de Grenouille est correcte. Il faut aussi considérer que ces consom. ont tendance à "écrouler" un peu les tensions originelles: il vaut mieux avoir un peu - que un peu trop. Après, on optimise: la R implantée a écroulé un peu trop la tension désirée, on la remplace par une autre un poil + élevée et... lycée de Versailles!!! Bon amusement.

Sujet : Alimentation Nouveau De omale 13  Le 03-09-2012 à 10:18 sta bonjour a tous oui Grenouille tu a bien raison j'ai fait sur la base de 12 et de6 soustraction non effectuer je suis con

Sujet : Alimentation Nouveau De Grenouille  Le 03-09-2012 à 10:21 sta "je suis con" Allon, allons, distrait tout au plus... Ce genre d'erreur arrive à tout le monde.

Sujet : Alimentation Nouveau De omale 13  Le 03-09-2012 à 11:22 sta Re j'ai mal dormi je suis mal réveillé je voulez écrire de 12 et de 9, aujourd'hui a 10.18 j'ai écrit (de 12 et de 6) Florian sauge très bon (cicatrisant désinfectant)certain antibio font mal a l'estomac
