Bonjour tout le monde,
J'ai récupéré 2 transfos MF (l'un bleu, l'autre rouge), de marque oméga type isotube miniature DIODE de 455 kc/s.
Lorsque je regarde aux 4 plots de branchement, je n'y vois aucune indication pour savoir où il faut brancher chacun de ces plots ou contacts ???
Comment m'y retrouver, je sais qu'avec un ohmemètre il est possible d'apairer par bobinage, mais aprés je ne sais pas.... Quelqu'un peu-il m'aiguiller sur la question et savoir où vont chacun de ces plots.
Les couleurs doivent avoir de l'importance.... dans quel ordre doivent être mis ces transfos.
Merci pour votre aide.
Ilex.
|
|
| Sujet : Histoire de transfo..... Nouveau | De christian24 Le 03-09-2012 à 21:59 sta |
|
Bonsoir
Allez sur les archives du site sur la doc du cdt Dupont , il y a au chapitre Omega la description de ces transfos.
normalement le bleu c'est le " diode " a mettre coté détection et le rouge le " tesla " a mettre coté antenne
bonne soirée
Christian
|
|
| Sujet : Histoire de transfo..... Nouveau | De christian24 Le 03-09-2012 à 22:04 sta |
|

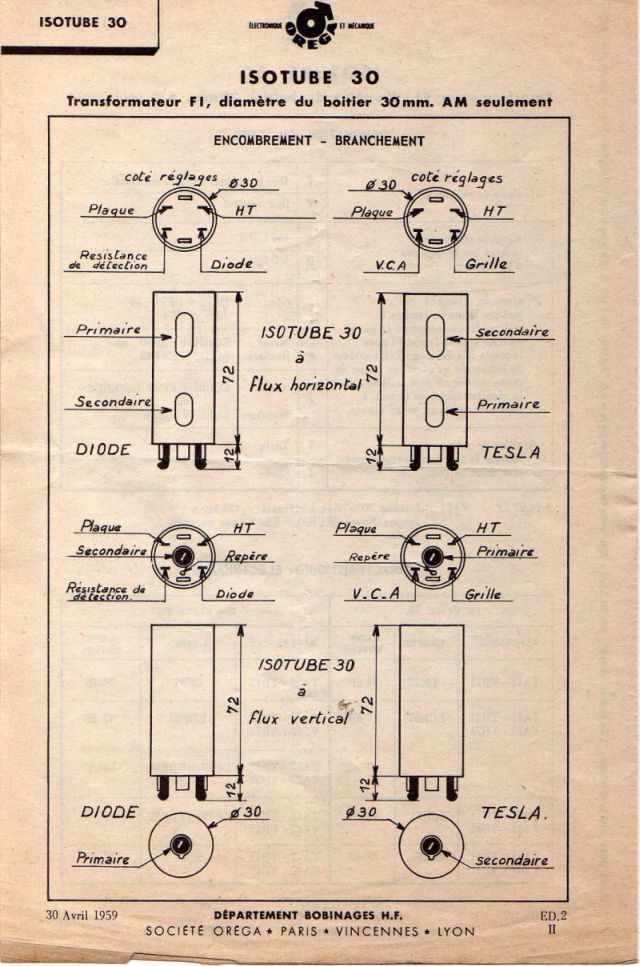

Une doc un peu plus détaillée
C'est de l'orega mais c'est pareil
Christian
| |
|
| Sujet : Histoire de transfo..... Nouveau | De Tontongé Le 03-09-2012 à 22:05 sta |
|
Si il est possible de voir l'intérieur, le transfo dont les deux bobinages sont le plus rapprochés, est le transfo de détection.
Il est facile de repérrer avec un ohmmètre les connexions des deux enroulements d'un transfo, il est moins facile de repérrer
la "phase" nécéssaire si on ne veut pas avoir de risque d'accrochage par des couplages parasites qui existe dans le câblage.
Faire des essais d'inversion dans ce cas.
TTg.
|
|
|
