| Sujet : Fiches PL ou UHF ? Nouveau | De jean marc Le 21-10-2012 à 10:33 sta |
|
Bonjour,
Je voudrais mettre un adaptateur BNC sur les oscilloscopes CRC et Schlumberger OCT 468 FA, et je m'y perds un peu dans le type de prise de ces oscillos. Quel type de fiche faut-il ? PL ou UHF ? Est-ce la même chose ?

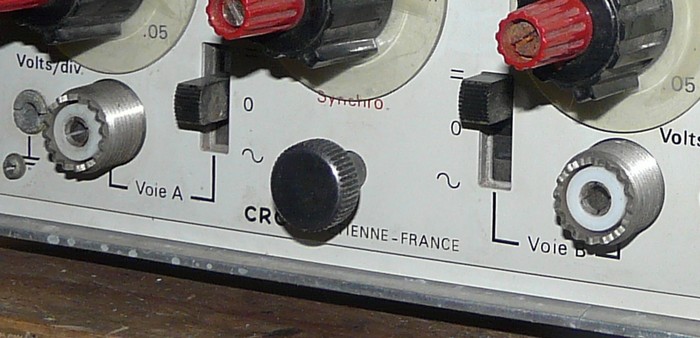

Ci-joint en photo les prises de l'oscillo.
Et 2 types d'adaptateurs :
- BNC femelle/UHF mâle
- Adaptateur BNC Femelle / PL M
Merci pour votre aide.
Jean-Marc
| |
|
| Sujet : Fiches PL ou UHF ? Nouveau | De REF18165 Le 21-10-2012 à 10:38 sta |
|
Bonjour a tous
C est les 2 meme pieces.
UHF est une serie de connecteur coaxial , PL..... est l appelation militaire d une reference bien precise dans cette serie. exemple : PL259 est fiche male pour cable.
REF18165
Ronald
|
|
| Sujet : Fiches PL ou UHF ? Nouveau | De F6CER Le 21-10-2012 à 10:48 sta |
|
Bonjour
c'est encore plus simple qu'il n'y parait ...
Tout ça est en Anglais :
"PL" veut dire "plug" suivi d'un numéro et signifie " fiche "
"SO" veut dire "socket" suivi aussi d'un numéro et signifie "socle"
Dans cet oscillo ce sont des SO-239
quant aux fameuses prises "UHF" (qui sont d'ailleurs très mauvaises en "UHF" !!!) ce sont simplement des connecteurs solides ![[:ouin:]](s10.gif) UHF voulant simplement dire " Ultra High Fitting"
|
|
| Sujet : Fiches PL ou UHF ? Nouveau | De wizhard Le 21-10-2012 à 10:58 sta |
|
Hello....
Oui, PL (259) ou UHF ce sont les mêmes prises, très utilisées pour la CB, le matériel OM....elles furent pendant longtemps la prise normalisée de tout le matériel HF made in Usa, mais on lui en préfère généralement d'autres plus performantes dès qu'il s'agit de passer au dessus des 500 mhz.la BNC ou la N, par exemple....
Elle a existé dans des qualités très diverses, avec des performances en rapport, depuis les saloperies pour CB qui fondent à la soudure jusqu'aux "Radiall" ou équivalentes, à isolant Téflon et presse étoupe pour le blindage.
C'est d'ailleurs la difficulté de soudure qui les a démodées, il fallait souder le blindage directement à l'intérieur, au travers de trous, si on n'avait pas le bon fer le câble n'aimait pas trop....
Les adaptateurs (roulettes, pour les pros !!) existent aussi dans des qualités très diverses, depuis celles qui se démontent au serrage jusqu'aux Amphenol ou Radiall....pour une entrée d'oscillo cela n'a pas grande importance, au niveau impédance on est très loin du compte. (la fiche fait 50 ohms, l'entrée du scope 1 Mohm!!!) Même en basse qualité ces fiches passent au moins 100 Mhz, c'est largement suffisant pour des entrées de scope de 25 Mhz.....
Les 2 roulettes des liens conviennent . Attention ce sont des modèles à bague-ressort qui ont parfois tendance à se séparer.....
Bon amusement Daniel.
|
|
| Sujet : Fiches PL ou UHF ? Nouveau | De F6FLC Le 21-10-2012 à 12:27 sta |
|
Bonjour,
elle s'appelle "UHF" aussi parce que conçue avant les années 40 pour le 50 MHz qui était considéré de l'UHF par rapport aux ondes courtes de l'époque
Michel...
|
|
| Sujet : Fiches PL ou UHF ? Nouveau | De F6CER Le 21-10-2012 à 13:00 sta |
|
Re
un petit historique: http://www.maurymw.com/pdf/datasheets/5A-021.pdf
|
|
| Sujet : Fiches PL ou UHF ? Nouveau | De jean marc Le 21-10-2012 à 14:41 sta |
|
Merci à tous pour ces réponses très précises et pour l'historique des appellations !
A+ ![[:Hi:]](s12.gif)
Jean-Marc
|
|
|
