| Sujet : comment ça marche ( azimut indicator) Nouveau | De louis Le 05-12-2012 à 13:07 sta |
|
Bonjour

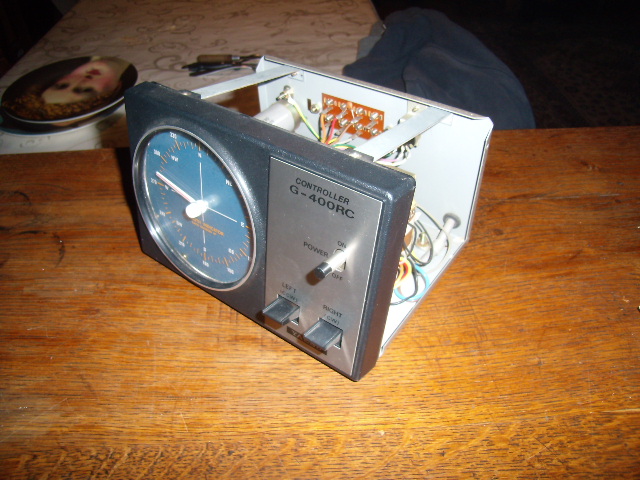

J ai achete ce joli instrument dans une broc , je sais que ça sert a orienter une antenne, mais j aimerais bien en comprendre le fonctionnement.
je l ai mis sous tension , ça s eclaire ,ça a fonctionne deux secondes puis la commande n a plus fonctionne !
J espere que je l ai pas abime (aucun selecteur de tension ,le fusible est bon)
Apres m etre renseigne sur nenet il semblerai qu il faille un deuxieme appareil? ( genre multimetre)
Derniere question: est il specifique a un rotor yaesu ou a n importe quelle moteur pas a pas ( genre moteur d auvent ?
merci de vos lumieres
A plus
Louis
| |
|
| Sujet : comment ça marche ( azimut indicator) Nouveau | De Florian . L Le 05-12-2012 à 13:18 sta |
|
Bonjour,
Salut Louis, drôle de trouvaille que tu a là, peut tu nous prendre des photos de l'intérieur s'il te plait?
Fait gaffe, ce petit bidule fonctionne peut être sous tension réduite genre 12 - 24V
Bonne bricole
Flo![[:Hi:]](s12.gif)
|
|
| Sujet : comment ça marche ( azimut indicator) Nouveau | De gentil Le 05-12-2012 à 13:30 sta |
|
bjr,
C'est effectivement l'une des parties d'un système de rotation d'antenne.
Ceci est le boîtier de commande, un moteur équipé d'un réducteur est placé au sommet du pylône qui supporte l'antenne et permet la rotation de celle-ci.
Ce boîtier contient les contacts qui commandent le sens de rotation de l'antenne et un indicateur qui affiche la position affective de l'antenne.
Bien souvent, c'est un potentiomètre couplé à l'antenne qui renvoie une tension qui est affichée sur le cadran.
Pas possible de faire grand-chose de cette affaire :o|
|
|
| Sujet : comment ça marche ( azimut indicator) Nouveau | De Marcel Bourguinet Le 05-12-2012 à 13:42 sta |
|
Bonjour,
Ben ce bidule de Yaesu sert à commander la position d'une l'antenne directive.
Cela va faire tourner le rotor adéquat de l'antenne pour que celle-ci atteigne la direction voulue.
Il y a deux modèle le G-400 et le G-400RC.
yeasu G-400 et G-400RC
|
|
| Sujet : comment ça marche ( azimut indicator) Nouveau | De louis Le 05-12-2012 à 13:53 sta |
|
Salut a vous
salut Florian
je ferais quelques photos ce soir ( le boulot m appelle!)
Il y a un petit transfo abaisseur dedans;
Vous etes sur qu on peut rien en faire ? dommage
a plus
Louis
|
|
| Sujet : comment ça marche ( azimut indicator) Nouveau | De Marcel Bourguinet Le 05-12-2012 à 14:03 sta |
|
La commande du G-400RC comporte un moteur synchrone avec le moteur du rotor.
La commande du G-400 comporte un potentiomètre pour indiquer la position sur un galvanomètre.
demo
|
|
| Sujet : comment ça marche ( azimut indicator) Nouveau | De jean claude21 Le 05-12-2012 à 14:09 sta |
|
bonjour a tous , oui c'est une commande pour faire fonctionner un rotor d'antenne directive, le mien fonctionne en 12 volts , il vous faut aussi un rotor avec un potar pour indiqué la position de votre antenne ( a conservé si vous en avez besoin) c'est très pratique , de jc21
|
|
| Sujet : comment ça marche ( azimut indicator) Nouveau | De f6cer Le 05-12-2012 à 14:20 sta |
|
Bonjour
la notice de l'ensemble est la :
www.qsl.net/4/4x6on/.../YAESU--Rotator-G-400-User-Manual.pdf
avec seulement la boite de commande, ça fait une belle décoration de cheminée mais rien de plus
|
|
| Sujet : comment ça marche ( azimut indicator) Nouveau | De jean claude21 Le 05-12-2012 à 14:57 sta |
|
bonjour dommage pas de lien pour cela
|
|
| Sujet : comment ça marche ( azimut indicator) Nouveau | De wizhard Le 05-12-2012 à 15:01 sta |
|
Hello...
Les boitiers de commande de rotors sont mariés avec la mécanique sur le mât, tant en tension de commande qu'en répétition de l'orientation. Certains comportent un moteur synchrone qui tourne (en principe) à la même vitesse après démulti que le principal (il faut parfois les resynchroniser, par une butée), soit par un potentiomètre de "recopie" commandant un galvano sur le pupitre (certains Yaesu, Channel master), soit par des impulsions commandant un électro-aimant et une roue à rochet (Cornell- dubilier), soit par un ILS ou une optofourchette sur un arbre moteur renseignant un compteur (souvent utilisé sur les orienteurs de paraboles)
L'idéal aurait sans doute été l'utilisation de selsyns (moteurs synchronisés) mais le prix se serait fait sentir....
Effectivement vu sa spécialisation le boitier de commande seul ne peut pas servir à grand chose....
CDT Daniel.
|
|
| Sujet : comment ça marche ( azimut indicator) Nouveau | De Marcel Bourguinet Le 05-12-2012 à 15:07 sta |
|
Retourne au broc, peut-être le que le rotor n'est pas loin...
Le manuel se trouve dans le lien que j'ai mis à 13h42!
|
|
| Sujet : comment ça marche ( azimut indicator) Nouveau | De jeanmarie Le 05-12-2012 à 15:14 cms |
|  |
il y a 5 décennies, j'avais fait un système de rotor pour ma 9 éléments 144 avec des selsyns achetés dans un surplus, çà marchait très bien, bien qu'étant alimentés en 50 Hz au lieu des 400 des avions...
| |
|
|
| Sujet : comment ça marche ( azimut indicator) Nouveau | De jean claude21 Le 05-12-2012 à 22:53 sta |
|
bonsoir , je vue le rotor le g400rc j'ai le même qui et monter sur une yagui 4 elets pour la bande des 10 mètres(28 mhz) (vue sur la vidéo de Marcel )
|
|
| Sujet : comment ça marche ( azimut indicator) Nouveau | De F4HCO Le 05-12-2012 à 23:04 sta |
|
En plus du moteur, une carte azimutale qui va bien peut être utile sous peine d'avoir quelques surprises si l'on utilise un planisphère pour pointer sur certaines contrées
73
Valentin
|
|
| Sujet : comment ça marche ( azimut indicator) Nouveau | De louis Le 06-12-2012 à 13:15 sta |
|
Salut
Merci de vos explications ,bon ben tant pis il va rejoindre ma collec d appareils insolites ;

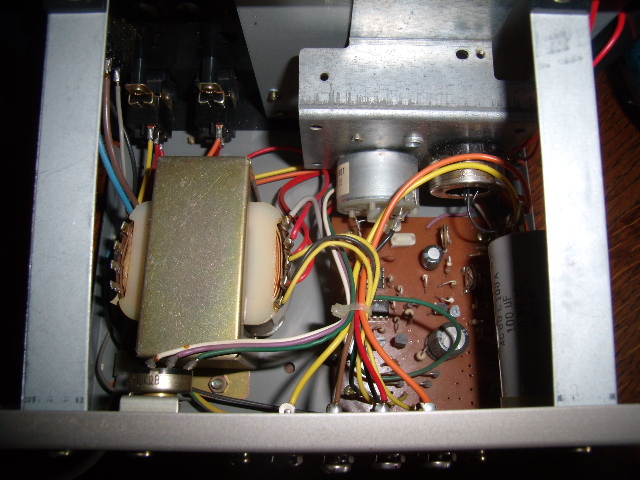

pour Florian une petite photo de l interieur.

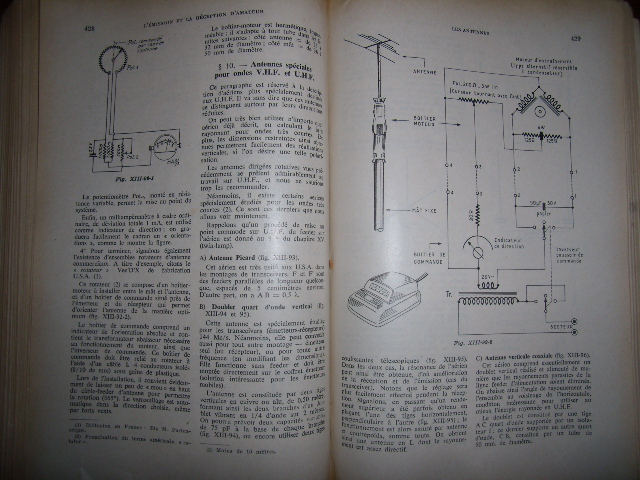

j ai trouve ça dans un de mes vieux grimoires recouvert de cuir ( je sais la photos est mauvaise)
A plus
Louis
| |
|
