| Sujet : Récepteur HF Nouveau | De SLREMI31 Le 06-03-2013 à 13:17 sta |
|
Bonjour,
Venant de récupérer un récepteur HF CSF RR BM 2 suite à décés d'un ami, je suis à la recherche de toute information et schéma concernant cet appareil.
Merci.
|
|
| Sujet : Récepteur HF Nouveau | De f6cer Le 06-03-2013 à 14:26 sta |
|
Bonjour
Normalement , le schéma est dans le couvercle
|
|
| Sujet : Récepteur HF Nouveau | De jean claude21 Le 06-03-2013 à 14:59 sta |
|
bonjour oui et une petite photo aussi pour voir la bête, de jc21 ![[:Hi:]](s12.gif)
|
|
| Sujet : Récepteur HF Nouveau | De f6cer Le 06-03-2013 à 16:48 sta |
|
Re
tout est sur ce forum , y compris le schéma !
De Pierre Le 29-12-2007 à 14:01
|
|
| Sujet : Récepteur HF Nouveau | De SLREMI31 Le 06-03-2013 à 17:00 sta |
|
Ok pour le schéma. Merci.
Auriez-vous d'autres infos SVP? Date de fabrication , utilisation (armée, marine?), manuel?

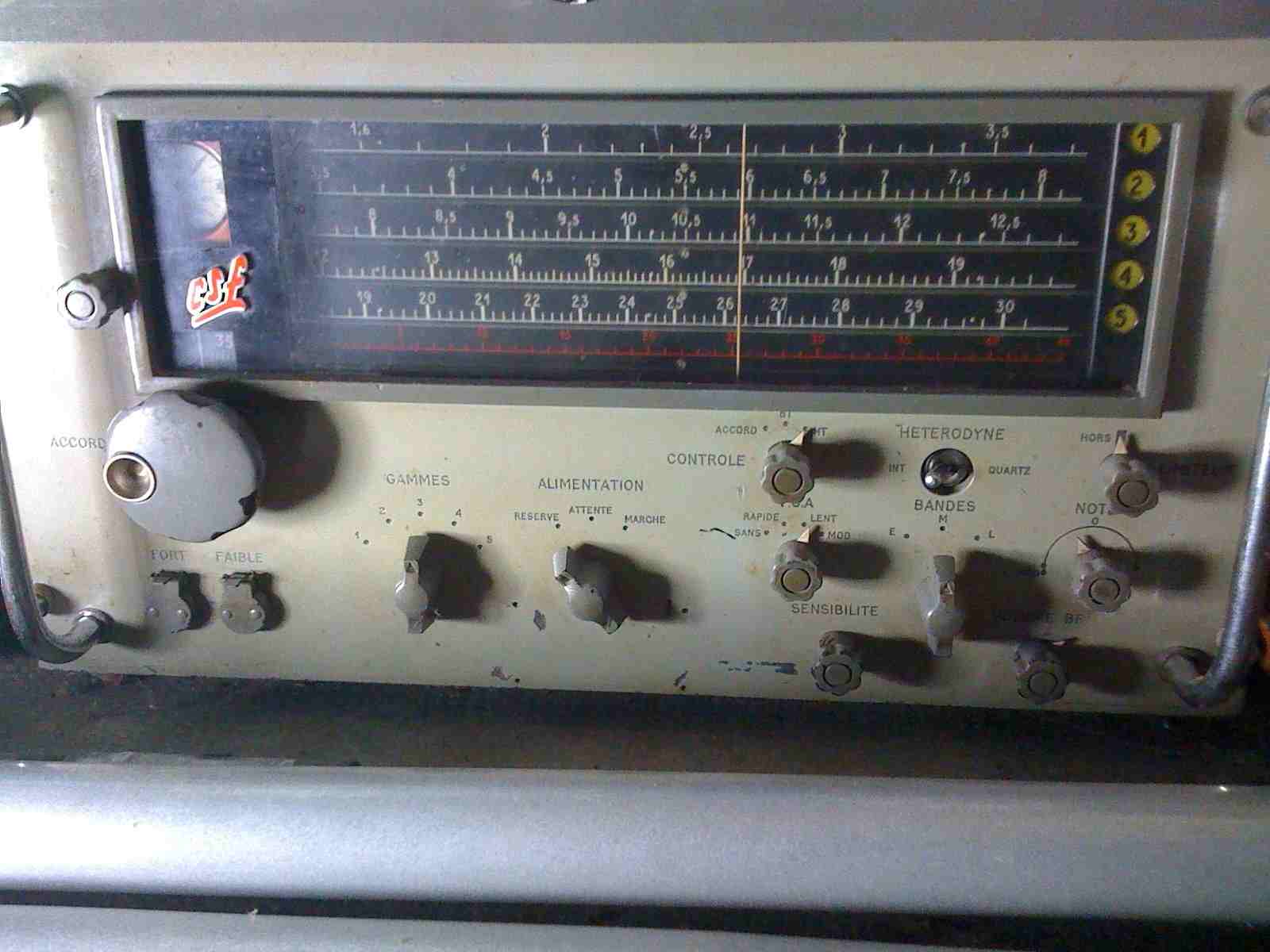

Je joins une photo à l'attention de jc21.
Bonne journée.
| |
|
| Sujet : Récepteur HF Nouveau | De audiovalve Le 06-03-2013 à 17:35 sta |
|
il ne fait pas militaire....
disons un récepteur d'agence de presse , car sa précision d'affichage est juste digne
d'un honnête BCL.
|
|
| Sujet : Récepteur HF Nouveau | De audiovalve Le 06-03-2013 à 17:36 sta |
|
OU récepteur dit "tropical" pour les utilisateurs civils du "bon temps des colonies"
|
|
| Sujet : Récepteur HF Nouveau | De f6cer Le 06-03-2013 à 17:55 sta |
|
Re
Excellent récepteur , mon ex boite en a installé des quantités dans les bateaux de la marine marchande : à l'époque les radios savaient faire et n'avaient pas besoin d'un affichage digital pour essayer de s'y retrouver ![[:ouin:]](s10.gif)
quant aux (à) l'agence de presse (la seule chez nous ) elle utilisait des 51S-1
la date de fabrication se trouve sur le schéma et sur la plaque arrière, quant au manuel, il est introuvable
|
|
| Sujet : Récepteur HF Nouveau | De audiovalve Le 06-03-2013 à 18:04 sta |
|
quand tu vois l'étalement de la dernière bande....c'est quand même à frémir !
un WW2 genre BC312 fait mieux !
mais je serais assez curieux de voir le châssis.
|
|
| Sujet : Récepteur HF Nouveau | De f4cpw Le 06-03-2013 à 18:34 sta |
|
bonjour,
rx csf rrbm2, utilisè par la marine nationale,
vu sur pa arromanches, B.A.N-saint -mandrier, 1962/1963.
christian.
|
|
| Sujet : Récepteur HF Nouveau | De F6CER Le 06-03-2013 à 19:39 sta |
|
Bonsoir
"un WW2 genre BC312 fait mieux"
Damned, on m'aurait menti ! je croyais que le BC312 , plafonnait à 18 MHz
|
|
| Sujet : Récepteur HF Nouveau | De pluton Le 06-03-2013 à 19:59 sta |
|
Bonsoir à tous
Oui ,je crois que notre ami F6CER à raison
Moi j'ai toujours été émerveillé par la partie mécanique de ces récepteurs OC d'avant l’affichage digital de la fréquence
Comme audiovalve ,je serais très intéressé si SLREMI31 pouvait nous mettre quelques photos internes du bébé
Christian
|
|
| Sujet : Récepteur HF Nouveau | De F6CER Le 06-03-2013 à 21:02 sta |
|
Re
trêve de plaisanterie , beaucoup de photos et les schémas sont sur internet :sur ce forum, il suffit de taper : Récepteur 1,6 à 30mhz dans la rubrique rechercher
c'est un récepteur à double changement de fréquence très bien fait assez peu courant .
Le seul problème est son alimentation séparée qui a souvent disparu dans la bataille (en plus elle est munie d' un connecteur quasiment introuvable )
|
|
| Sujet : Récepteur HF Nouveau | De SLREMI31 Le 07-03-2013 à 10:34 sta |
|
Merci à tous et en particulier à F6CER pour l'info "photos" après recherche "récepteur 1,6 à 30 MHz" sur le forum. Je ne ferai pas mieux pluton!
L'ensemble en ma possession fonctionne parfaitement avec une alim identifiée "SFR" et un gros câble de liaison. Mais tout celà est bien lourd........
Bonne journée
F2WB
|
|
| Sujet : Récepteur HF Nouveau | De jeanmarie Le 07-03-2013 à 12:06 sta |
|
Bonjour,

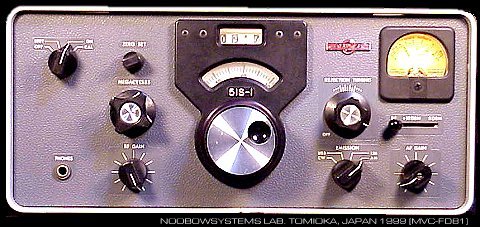

"51S-1"?????
je suis l'heureux possesseur d'un 51S-1, mais le pauvre n'a pas de "cabinet"... est ce que quelqu'un aurait une idée pour trouver ledit cabinet ou une combine pour habiller ce récepteur? merci
|
|
| Sujet : Récepteur HF Nouveau | De f6cer Le 07-03-2013 à 13:46 sta |
|
Bonjour
le coffert est souvent absent car le récepteur était monté en rack dans la majorité des cas (à l'AFP il y en avait des quantités connectés aux telex !!!!!)
Les coffrets du KWM-2 ou du 30L-1 conviennent au prix de quelques modifications à l'arrière mais sont aussi rares que le 51S-1 lui-même
| |
|
| Sujet : Récepteur HF Nouveau | De jeanmarie Le 07-03-2013 à 14:25 cms |
|  |
Bonjour 6CER
merci de m'avoir répondu.
Effectivement, je sais que certains 51 étaient montés dans des racks mais je crois que le panneau avant était rectangulaire pour cette raison. Le mien, qui vient d'afrique je crois, car il était envahi par de la poussière rouge quand j'en ai hérité, est un modèle "normal" avec un panneau avant aux angles arrondis. J'ai cherhcé un peu partout un coffret, même adaptable, sans succès. J'avais envisagé d'en faire fabriquer un... avec un QSJ qui m'a fait peur!!! j'envisage donc de le placer dans un boîtier de PC mais c'est un peu malheureux. Je vous écoute souvent sur le QSO Collins, sans intervenir car je n'ai pas de tx collins. Merci pour votre réponse. 73
| |
|
|
| Sujet : Récepteur HF Nouveau | De f6cer Le 07-03-2013 à 17:17 sta |
|
Re
pas besoin d'avoir du Collins pour venir nous rejoindre , juste être amoureux et utiliser ou bricoler des vieilles choses ! (YL exclues )
ceci dit les coffrets sont rares mais il faudrait voir si éventuellement un coffret Heathkit ne serait pas utilisable . 73
|
|
| Sujet : Récepteur HF Nouveau | De wizhard Le 07-03-2013 à 17:31 sta |
|
Rebonjour Michel....
Il fait combien d'unités Rack en hauteur ton CSF ??? Largeur standard ??
Je crois avoir encore un coffret taille rack, que j'avais fait faire pour le SP600. mais d'après les docs le tien a l'air un peu petit....
|
|
| Sujet : Récepteur HF Nouveau | De jeanmarie Le 07-03-2013 à 18:11 cms |
| |
Daniel,
c'est un 51S-1 "F", les dimensions du panneau avant sont: largeur 363mm, hauteur 155mm, et la profondeur du chassis 315mm, sans compter les nombreux connecteurs RCA. J'ai essayé de mettre des photos, je ne sais pas si çà va passer. J'ai eu ce rx avec le transfo cramé, donc j'ai utilisé des transfos tête bêche pour relancer la bête et c'est bon. Voilà...
6CER, merci, j'irai vous dire un petit bonjour la prochaine fois, 73
| |
|
|
| Sujet : Récepteur HF Nouveau | De jeanmarie Le 07-03-2013 à 18:13 sta |
|
les photos ne passent pas: trop lourdes
|
|
| Sujet : Récepteur HF Nouveau | De jeanmarie Le 07-03-2013 à 18:31 sta |
|
| |
|
| Sujet : Récepteur HF Nouveau | De jeanmarie Le 07-03-2013 à 18:32 sta |
|

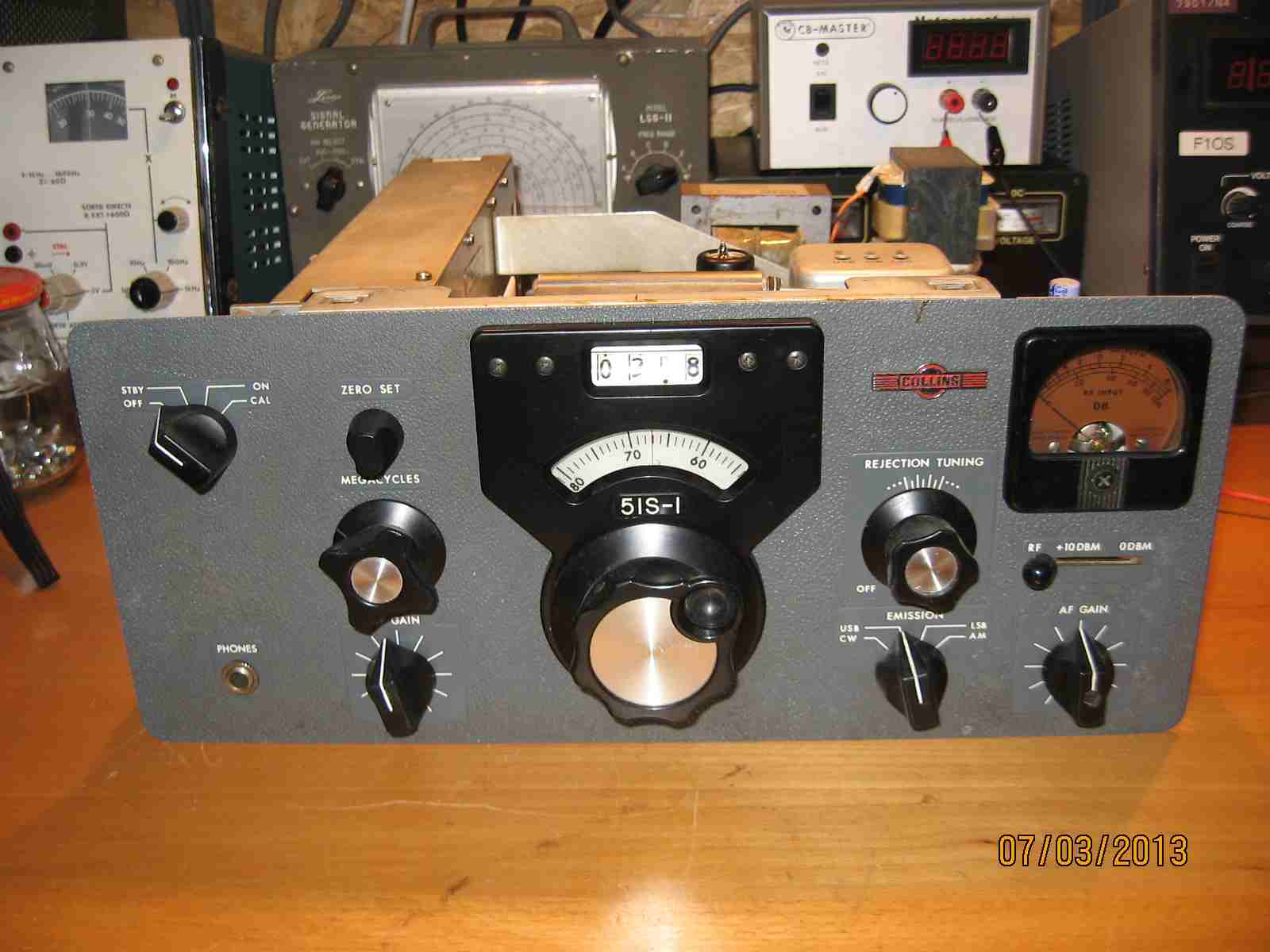

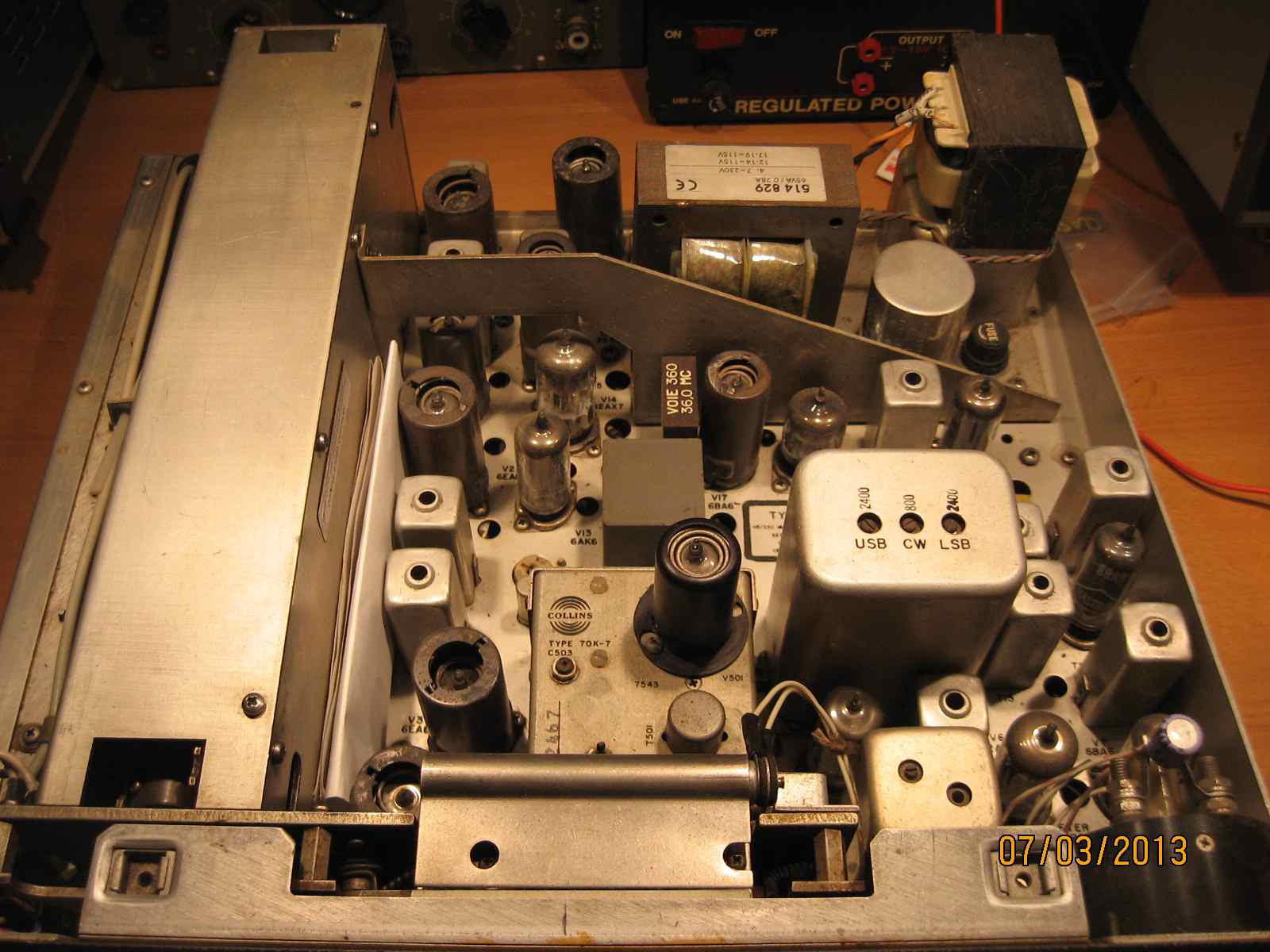

et voilà, une fois allégées, les photos passent...
| |
|
| Sujet : Récepteur HF Nouveau | De wizhard Le 07-03-2013 à 18:37 sta |
|
rere...
Trop petit, le rack standard fait 48,26 cm...
1 unité = 44,5 mm en hauteur. mon boitier doit faire 8 unités....
Comme pour certains oscillos il devait exister un faux panneau pour rattraper les dimensions du Rack standard. Ton machin nagerait dans mon boîtier, désolé.....
|
|
| Sujet : Récepteur HF Nouveau | De jeanmarie Le 07-03-2013 à 18:47 sta |
|
rerere...
je m'en doutais un peu. D'après ce que j'ai vu, les "rackables" avaient un panneau avant différent directement aux dimensions "rack"
|
|
|
