| Sujet : calcul d une self ferrite Nouveau | De louis Le 23-03-2013 à 08:52 sta |
|
Bonjour
Sur ces petits pots ferrites comment definir la donnee AI OU AL decrite sur ce site pour le calcul d une inductance ?
| |
|
| Sujet : calcul d une self ferrite Nouveau | De louis Le 23-03-2013 à 08:54 sta |
|

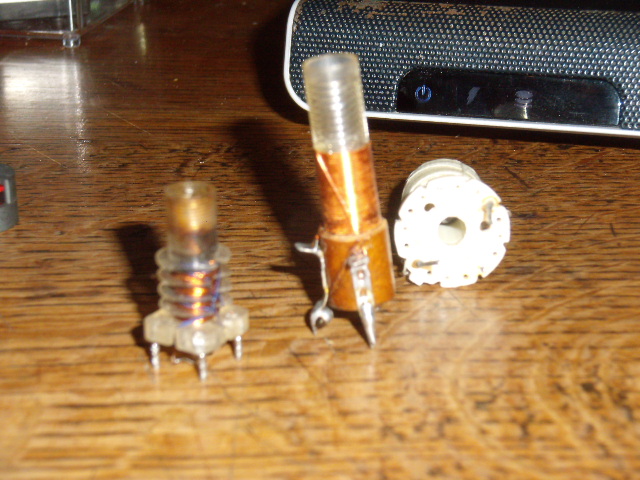

Et quelle est ce calcul avec des noyaux plongeurs
Je vous remercie d avance
bon week end![[:Hi:]](s12.gif)
| |
|
| Sujet : calcul d une self ferrite Nouveau | De patb Le 23-03-2013 à 08:55 sta |
|
Bonjour
l'AL est l'inductance specifique du pot en nH par spire carre.
il suffit de multiplier AL par le nombre de spires au carre pour obtenir la valeur d'inductance en nano Henry
|
|
| Sujet : calcul d une self ferrite Nouveau | De patb Le 23-03-2013 à 08:58 sta |
|
rebonjour

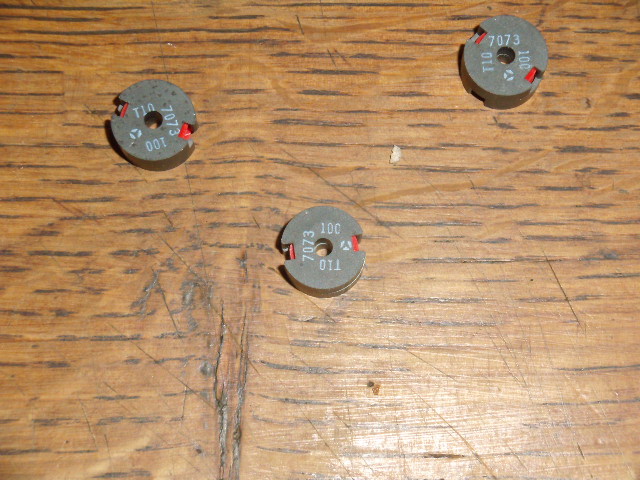

dans le cas de vos pot l'AL est 100, le materiau T10 Thomson 7073 date de fab
|
|
| Sujet : calcul d une self ferrite Nouveau | De Grenouille Le 23-03-2013 à 09:12 sta |
|
La formule consacrée est N=racine de (L/AL)
Si l'on élève au carré, on obtient N²=(L/AL)
Pour les pots ou tores inconnus:
1/ bobiner 10 tours de fil émaillé.
2/ mesurer l'inductance de la self obtenue. (en µH)
3/diviser la valeur obtenue par 100 AL=(L/N²)
4/diviser le résultat obtenu par 1000 pour convertir les µH en nH, ce qui donne l'AL du tore.
Exemple: 10 tours bobinés, self mesurée=100 µH
10 tours au carré = 100
100 µH /100 tours = 1µH par tour²
divisé par 1000 = 1000 nH par tout² , donc l'AL de ce tore est 1000.
Avec ce principe, on identifie n'importe quel carcasse de récupération.
Bon amusement.
|
|
| Sujet : calcul d une self ferrite Nouveau | De louis Le 23-03-2013 à 09:36 sta |
|
Super
merci de votre aide et de votre celerite
bonne journee
louis
|
|
|
