| Sujet : Tekelec TA 41 en panne Nouveau | De atomik45 Le 31-03-2013 à 10:18 sta |
|
Bonjour à tous,
Je m'inscris sur ce forum suite à un problème avec un générateur de fonction Tekelec TA 41 dont je ne trouve pas le schéma.
Le problème est simple, il ne génère plus rien. Je l'est récupéré pour une poignet de cerises car l'ancien proprio l'a vue fumer (j'étais partie le chercher et il est tombé en panne quand il l'a brancher pour me le faire tester avant ma venu). J'ai déjà changé toute un série de condo 100uf/250v qui parsèment l'appareil et qui avaient mal vieillis (cassés sur les côtés). Je pensais qu'il repartirait nickel après ça mais rien.
Qu'est-ce qui a pu fumer sans laisser de trace visuel ?? Par ailleurs j'ai aussi récupéré un oscilloscope qui à un condo qui a explosé au même moment et je me suis dis qu'il avait peut-être mal vue lequel fumait étant l'un sur l'autre (l'oscillo est réparé et fonctionnel quand à lui : un condo et un fusible).
Il s'allume mais ne chauffe pas même en le laissant 1h allumé. Rien de chauffe, même pas le transfo d'allim qui pourtant envois du ju ni les transistors fixés à un dissipateur (qui selon moi devraient au moins monter un peu en température).
Je me lance tout juste dans le dépannage électronique et je voudrais savoir si quelqu'un aurait des pistes pour commencer l'investigation.
Merci d'avance pour vitre aide.
|
|
| Sujet : Tekelec TA 41 en panne Nouveau | De Jacques (webmestre) Le 31-03-2013 à 10:30 sta |
|
Qu'est-ce qui a pu fumer sans laisser de trace visuelle ??
Le transfo d'alim ?
|
|
| Sujet : Tekelec TA 41 en panne Nouveau | De atomik45 Le 31-03-2013 à 19:09 sta |
|

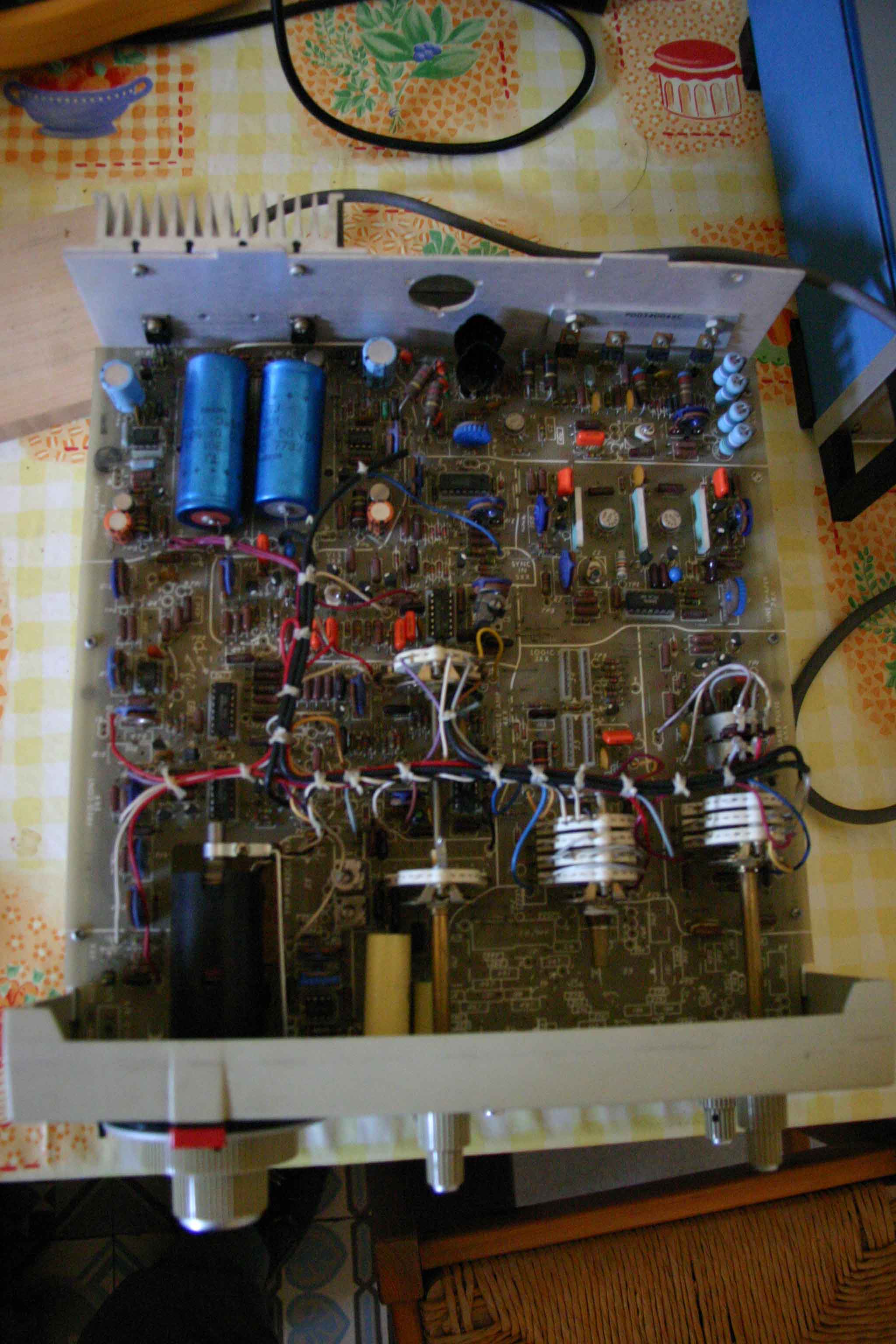

Voici la bête en question, si ça peut aider (photos en fichiers joints)
Je vais tester le transfo d'alim et posterais les résultats.
| |
|
| Sujet : Tekelec TA 41 en panne Nouveau | De atomik45 Le 31-03-2013 à 19:10 sta |
|
J'ai déjà testé les deux gros condo bleus et le pont de diode au niveau du transfo, rien de particulier à signaler.
|
|
| Sujet : Tekelec TA 41 en panne Nouveau | De Adams Le 31-03-2013 à 20:30 sta |
|
Bonsoir
Ca ressemble à du IEC "Interstates electronics corporation ".
J'ai un géné de fonctions de cette marque,je n'ai jamais réussi à trouver la doc.
Sur le mien les 4 tensions d'alimentation sont notées sur le circuit imprimé .
|
|
| Sujet : Tekelec TA 41 en panne Nouveau | De Adams Le 31-03-2013 à 20:53 sta |
|
Suite
Sur le mien , F 72 20 MHz l'alim sort 6 tensions +25 -25 +15 -15 +5 -5
Un géné de cette famille ici
|
|
| Sujet : Tekelec TA 41 en panne Nouveau | De atomik45 Le 01-04-2013 à 00:03 sta |
|
Bonsoir,
Merci pour vos réponses, je viens de vérifier les sorties du transfo. Il y en à 2 qui sortent +26
photo en fichiers joints
| |
|
| Sujet : Tekelec TA 41 en panne Nouveau | De atomik45 Le 01-04-2013 à 00:03 sta |
|
| |
|
| Sujet : Tekelec TA 41 en panne Nouveau | De atomik45 Le 01-04-2013 à 00:04 sta |
|
| |
|
| Sujet : Tekelec TA 41 en panne Nouveau | De atomik45 Le 01-04-2013 à 00:11 sta |
|

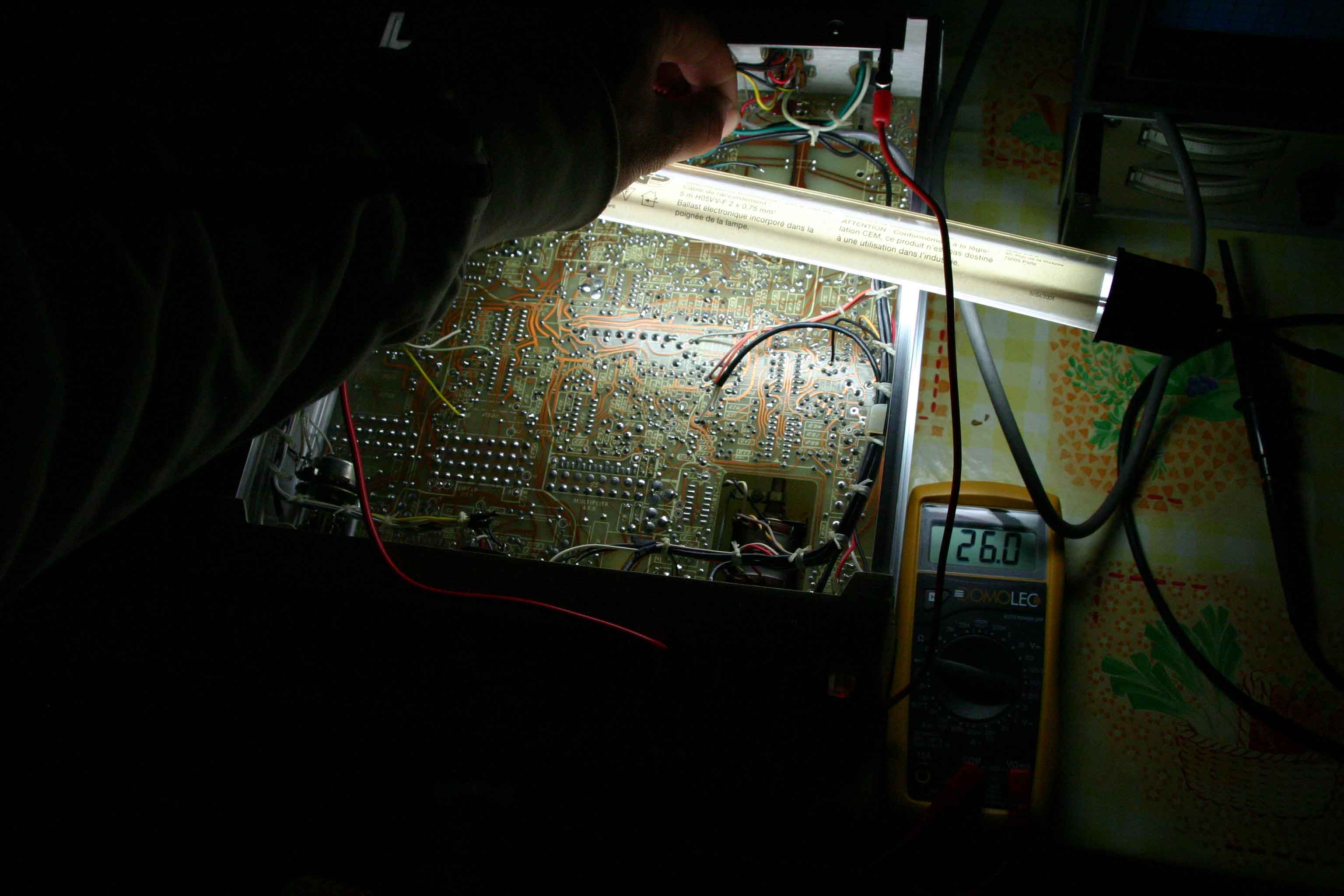

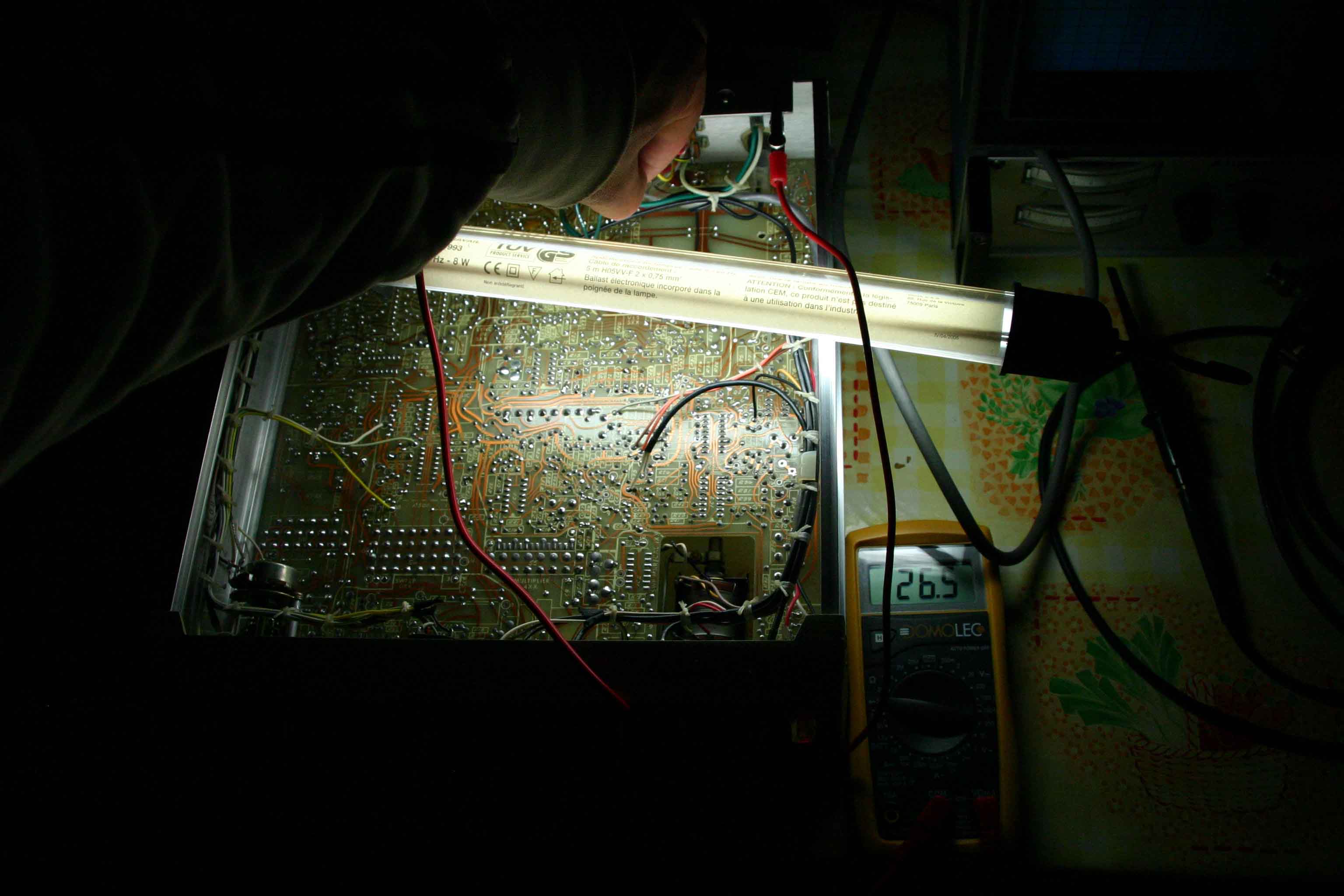

Et le réglage du voltmètre lors de la vérification >>
| |
|
| Sujet : Tekelec TA 41 en panne Nouveau | De Adams Le 01-04-2013 à 09:47 sta |
|
Bonjour
A la sortie d'un transfo,c'est de l'alternatif ,vous ne mesurez pas aux bons endroits ou bien le voltmètre déraille .
|
|
| Sujet : Tekelec TA 41 en panne Nouveau | De slouptoouut Le 01-04-2013 à 09:55 sta |
|
bonjour
il faut mettre sur VAC ou V ~ pour mesurer directement ce qui sort du transfo (en supposant que c'est un transfo classique et du sinusoidal ) puis sur VDC ou V= pour les tensions redressés filtré , au niveau des diodes ou ponts redresseurs et des chimiques
par ailleurs, ce genre de volto dont je ne connais même pas la marque a de fortes propention a raconter n'importe quoi si la tension mesurée a une forme d'onde plus ou moins biscornue , ou si il n'est pas utilisé sur la bonne position, ou si la pile est un tant soi peu faible ! (gare aux erreurs d'interprétation)
sloup
|
|
| Sujet : Tekelec TA 41 en panne Nouveau | De Jean-B Le 01-04-2013 à 10:14 sta |
|
Bonjour,
Atomik45 a mis une photo ou l'on voit calibre alternatif 200V, ce qui est cohérent pour mesurer en sortie de transfo.
Il mesure 26V (et non +26, Atomic45, pas de polarité en alternatif !).
Est-ce normal ou pas, seul un schéma pourrait nous le dire ...
|
|
| Sujet : Tekelec TA 41 en panne Nouveau | De wizhard Le 01-04-2013 à 10:25 sta |
|
Salut Adams et les autres....

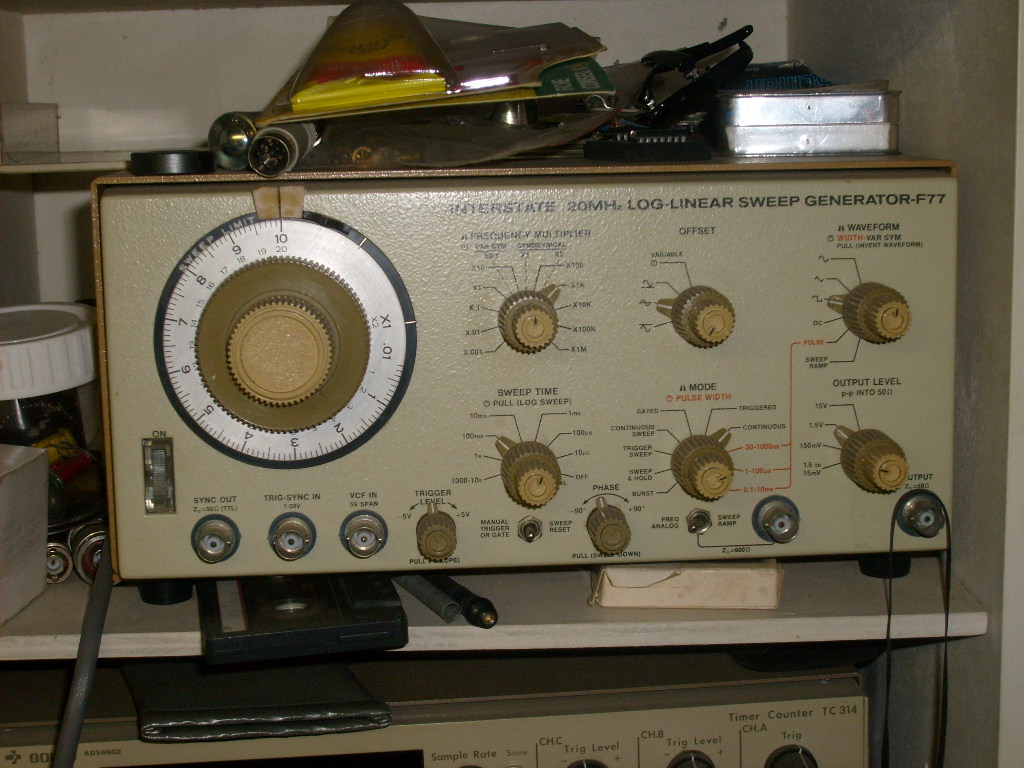

J'ai ce générateur (Interstate F77) et sa doc, mais comme classique chez les Yankees le schéma fait la taille d'une carte Michelin.....
J'ai eu quelques problèmes avec des 723 (régulateurs en DIL 14) et avec l'ampli de sortie (qui est du genre costaud et peut driver un HP !!)
Je peux éventuellement scanner des petits bouts en A4, pour l'original il faudrait un A2 (rare!)
Bonne bidouille Daniel.
| |
|
| Sujet : Tekelec TA 41 en panne Nouveau | De atomik45 Le 01-04-2013 à 10:46 sta |
|
"il faut mettre sur VAC ou V ~ pour mesurer directement ce qui sort du transfo" < c'est bien ce que j'ai fais. J'ai dessoudé les sorties du transfo et vérifié qu'il fourni du courant.
"A la sortie d'un transfo,c'est de l'alternatif" < mon multimètre est bien réglé en alternatif sur la photo ?
"ce genre de volto dont je ne connais même pas la marque a de fortes propension a raconter n'importe quoi" < Comment vérifier mes tensions avec l'oscilloscope ?? (je suis vraiment débutant avec ces outil, c'est encore flou pour moi.) La marque du multimètre est DOMOLEC.
|
|
| Sujet : Tekelec TA 41 en panne Nouveau | De atomik45 Le 01-04-2013 à 10:49 sta |
|
Wizhard, oui je veux bien un scan de l'étage d'alimentation. Ce serait très gentil de ta part.
|
|
| Sujet : Tekelec TA 41 en panne Nouveau | De atomik45 Le 01-04-2013 à 10:59 sta |
|
"Il mesure 26V (et non +26, Atomic45, pas de polarité en alternatif !)."
merci JeanB. J'en ai donc déduit que le troisième fil est aussi une tension ^^ elle est de 12,5v.
Je suis débutant, ne riez pas ...
|
|
| Sujet : Tekelec TA 41 en panne Nouveau | De atomik45 Le 01-04-2013 à 11:04 sta |
|
Par contre j'ai des tensions inscrites sur le circuit imprimé : +15v, -15v, +5v
Et je ne relève rien à ces endroit !!
|
|
| Sujet : Tekelec TA 41 en panne Nouveau | De Jean-B Le 01-04-2013 à 11:15 sta |
|
Pour les tensions redressées, filtrées et régulées +15v, -15v, +5v, il va de soit que vous mesurez entre masse (0V) et ces points (sur le calibre 20V CONTINU (=) du multimètre).
Si vous n'avez toujours rien, vérifier juste après le ou les redresseurs (diodes ou pont de diodes, qui sont connectés sur les enroulements du transfo.
|
|
| Sujet : Tekelec TA 41 en panne Nouveau | De atomik45 Le 01-04-2013 à 11:22 sta |
|
C'est bien ce que j'ai fais Jean-B mais je n'est rien, nada ...
J'ai bien les ponts de diodes juste après la sortie mais je ne sais pas où vérifier ? Je ne trouve de tension nul part ! serait ce une diode qui a cramée ?
|
|

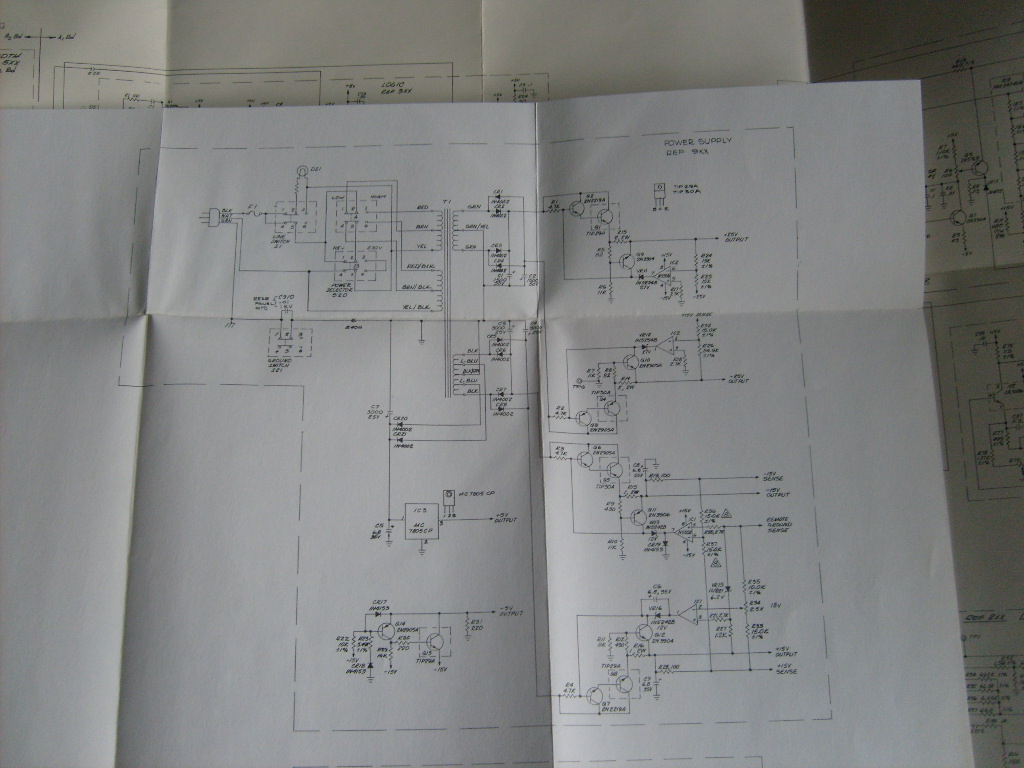

| Sujet : Tekelec TA 41 en panne Nouveau | De wizhard Le 01-04-2013 à 11:35 sta |
|
OK.....

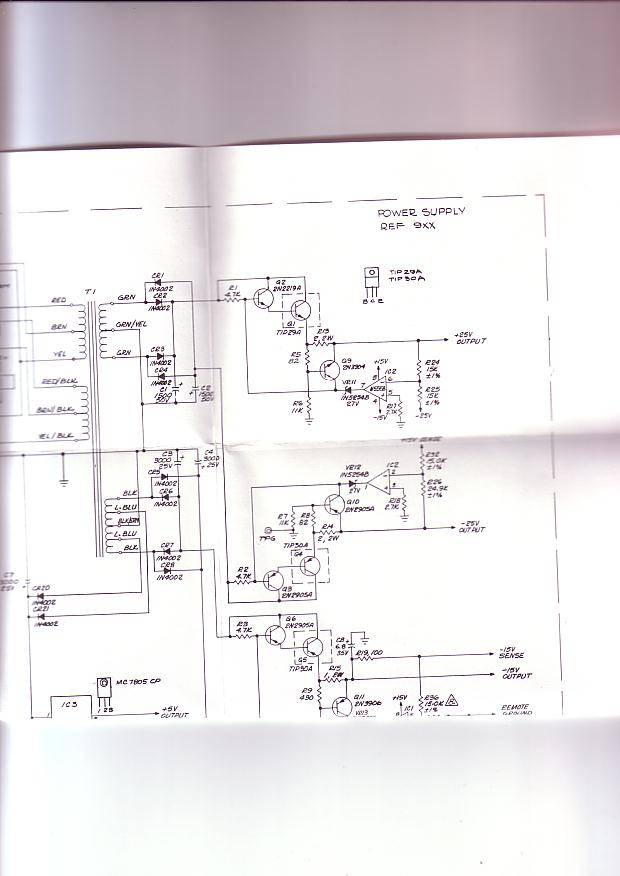

Voilà tout ce que j'arrive à faire, le schéma est vraiment trop grand pour le scanner. Il va falloir jongler....
(je n'ai pas cherché à avoir le primaire du transfo, qui est classique.)

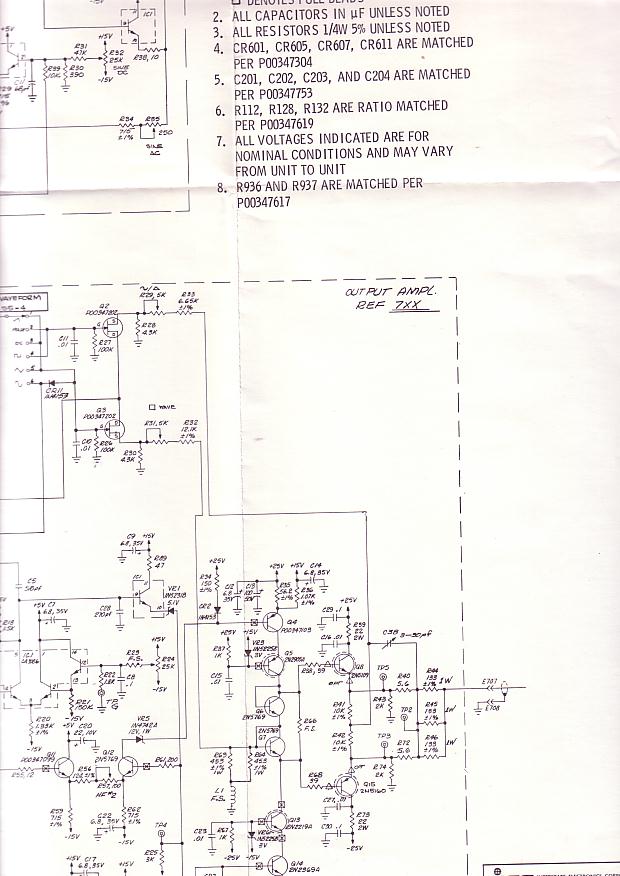

Je vais essayer de mettre aussi l'étage de sortie, qui est assez chatouilleux (il n'aime pas du tout les court-circuits !!)
| |
|
| Sujet : Tekelec TA 41 en panne Nouveau | De wizhard Le 01-04-2013 à 11:38 sta |
|

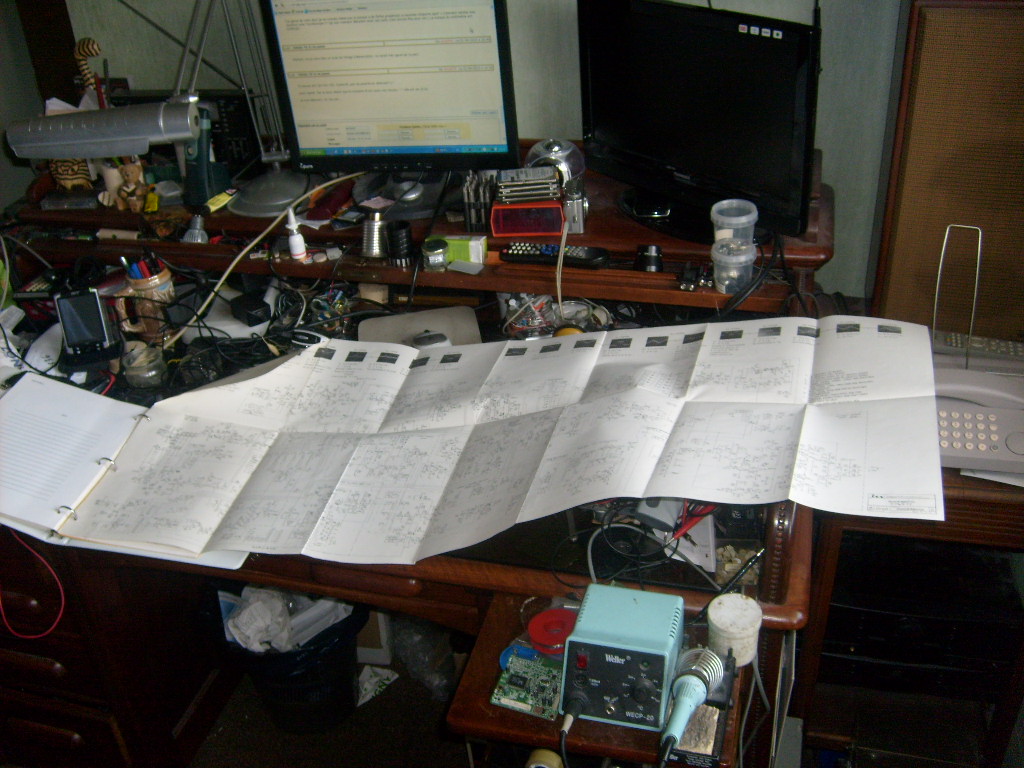

Juste pour rire, la taille du schéma original!!!
| |
|
| Sujet : Tekelec TA 41 en panne Nouveau | De wizhard Le 01-04-2013 à 11:40 sta |
|
Et celle de l'engin lui même !! (la partie générateur)
| |
|
| Sujet : Tekelec TA 41 en panne Nouveau | De Jean-B Le 01-04-2013 à 11:43 sta |
|
Oui, c'est fort possible.
Pour tester les ponts de diodes, il faut les dessouder et mesurer au multimètre en position "test diode" chacune des branches, soit entre ~ et - (deux branches) et ~ et + (deux branches aussi). Ce sont des diodes, ça passe dans un sens et pas dans l'autre.
Bien noter le sens de montage des ponts (ou des diodes si pas de pont) avant de les dessouder.
|
|
| Sujet : Tekelec TA 41 en panne Nouveau | De wizhard Le 01-04-2013 à 11:44 sta |
|

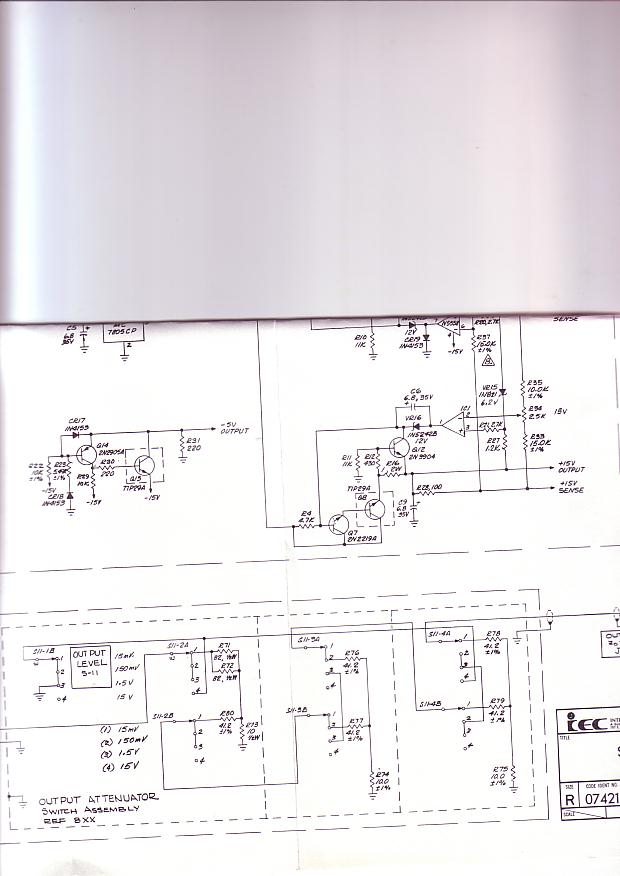

L'étage de sortie (qui m'a déjà posé problème !!)
| |
|
| Sujet : Tekelec TA 41 en panne Nouveau | De wizhard Le 01-04-2013 à 12:00 sta |
|
Re...
Utiliser de préférence TPG comme point de masse. (Il y a un "ground switch", à l'arrière, qui isole la masse alime de la masse générale)
Il n'y a pas de fusibles au secondaire, donc si le transfo sort de l'alternatif il devrait y avoir les tensions (non régulées) sur les condos de filtrage.
Les "5558" sont des doubles 741, très courants. (458)
|
|
| Sujet : Tekelec TA 41 en panne Nouveau | De atomik45 Le 01-04-2013 à 12:16 sta |
|
Merci beaucoup !!!
Je vais regarder tout ça et je vous tiens au courant (sans mauvais jeu de mots ^^).
|
|
| Sujet : Tekelec TA 41 en panne Nouveau | De atomik45 Le 01-04-2013 à 12:34 sta |
|
Et bien j'ai la forte impression que ce sont les diodes de redressement qui ont cramées. Elle ne donnes aucun résultat sur le multimètre. Je vais en trouver des neuves et les changer toutes on verra bien.
La suite au prochain épisode ...
|
|
| Sujet : Tekelec TA 41 en panne Nouveau | De Jean-B Le 01-04-2013 à 12:36 sta |
|
STOOOOOOOOOOP !!!
Si des diodes on cramé, il y a court-jus sous roche ! Gare aux capas de filtrage.
![[:Hi:]](s12.gif)
|
|
| Sujet : Tekelec TA 41 en panne Nouveau | De wizhard Le 01-04-2013 à 12:46 sta |
|
Re.....
Ces alimes qui se mordent la queue.....
à la place des 1N4002 vous pouvez mettre des 4004,4006,4007, MR 1200.....la seule différence étant la tension inverse admissible. Elles sont très peu chères.
Mais elles se mettent plus facilement en court-jus qu'elles ne se coupent, et si elles sont cramées cela se voit (l'enrobage est craquelé ou explosé.)
On peut trouver des 4007 dans des LFC réformées. (les pattes sont courtes, et il faut les tester d'abord !!)
à suivre....
|
|
| Sujet : Tekelec TA 41 en panne Nouveau | De atomik45 Le 01-04-2013 à 13:00 sta |
|
"Si des diodes on cramé, il y a court-jus sous roche ! Gare aux capas de filtrage." < ce sont les deux gros bleus ?? Ils réagissent normalement au test charge/décharge au multimètre.
à savoir que cet engin est resté dans un garage et inutilisé pendant près de 10 ans. Il a subit subit l'humidité. Surtout que le gars qui me l'a vendu l'a rebranché sans prendre soin de le laisser au chaud une journée ou deux pour le sécher (tout du moins être sur qu'il soit sec).
S'il y a moyen de faire un test plus approfondi sur les condo, je suis preneur, car à par les mettre sur mon multimètre et les tester en charge, je ne sais pas comment faire.
|
|
| Sujet : Tekelec TA 41 en panne Nouveau | De atomik45 Le 01-04-2013 à 13:15 sta |
|

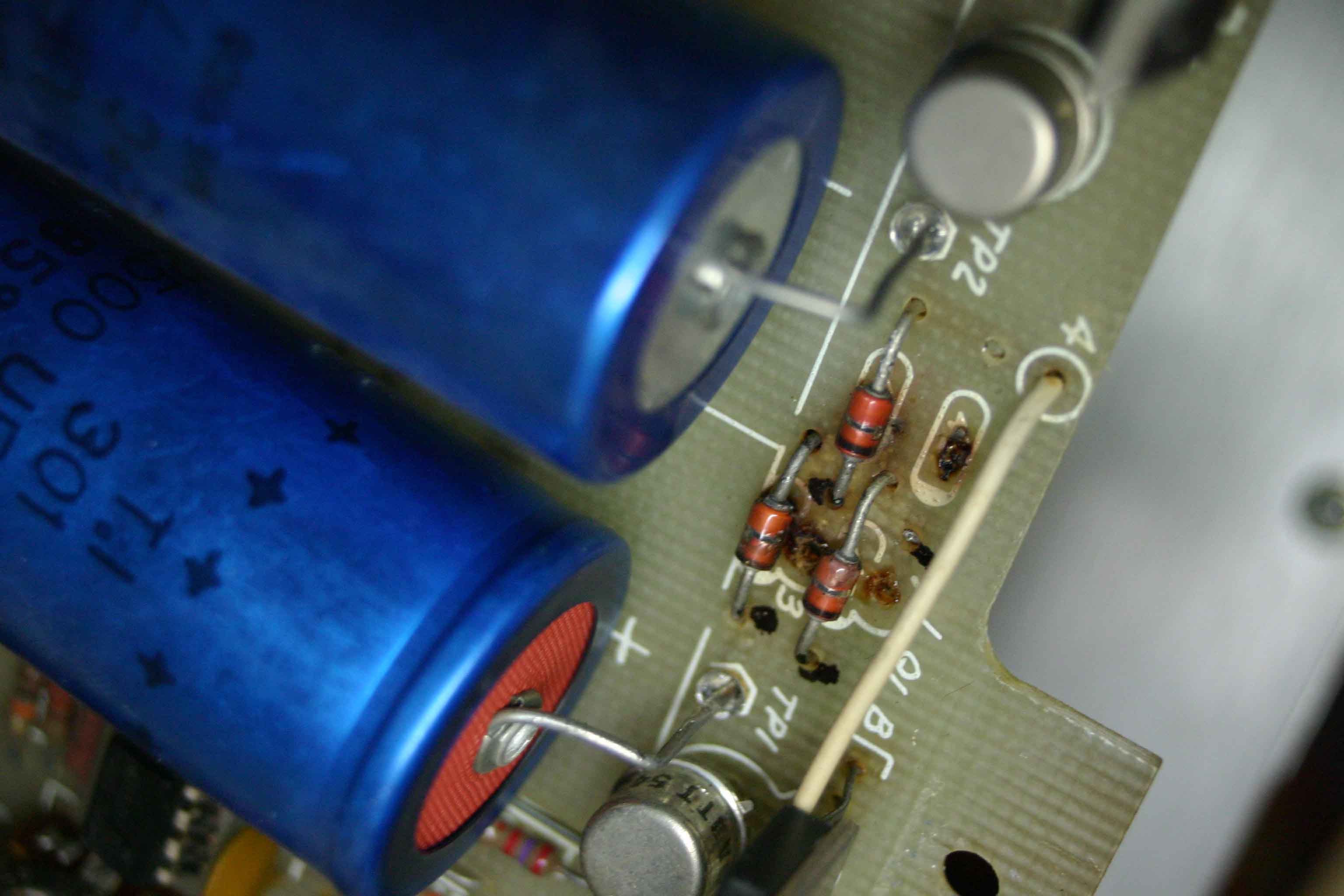

voici une photo des diodes >>
(une est manquante, celle que j'ai testé, là où il y a la jolie tache de brulé)
| |
|
| Sujet : Tekelec TA 41 en panne Nouveau | De Jean-B Le 01-04-2013 à 14:12 sta |
|
Oui, ce sont les deux capas bleues, mais il y en a d'autres qui suivent au fil des différents sous-ensembles.
Pas facile à tester, il faut mesurer le courant de fuite à la tension de service, autant les remplacer en cas de doute.
Le court-circuit peut aussi venir des composants actifs de l'alim (transistors, régulateurs ... on ne voit pas la réf. de ces composants situés du côté de TP1/TP2).
Enfin, il peut venir, comme évoqué, de l'étage de sortie, ce qui est courant.
Attention aux diodes 1N400x, elles tiennent 1A max, ce qui n'est peut-être pas suffisant.
Essayez de lire la réf. sur les diodes existantes.
|
|
| Sujet : Tekelec TA 41 en panne Nouveau | De wizhard Le 01-04-2013 à 14:29 sta |
|
Re.....
Les diodes d'un pont (dit de Graetz) peuvent griller sans qu'il y ait nécessairement court-jus ou surintensité derrière. Il suffit d'une, les autres suivent .
Effectivement elles ont l'air d'avoir morflé. Le mieux serait de les changer (toutes les 4 !!) et de redémarrer la bête avec une ampoule en série dans le primaire (petit wattage,25 w par exemple !!)
Il est possible qu'un court-jus vienne d'ailleurs. Les transos de l'ampli de sortie sont à soupçonner (j'ai eu le cas sur le mien !!)
Le mieux est de mesurer la résistance entre la sortie des alimes et la masse. Une R très faible ou un court-jus sera visible, il faudra comme d'hab remonter le circuit en isolant les charges une par une. Toutefois en cas de surintensité les transos d'alimentation chaufferaient comme des bêtes.
Bonne recherche.
P.S. on est en basse tension, vous pouvez mettre des diodes supportant une intensité supérieure (celles d'origine sont des 1A, il existe des 1,5 A dans le même boitier)
|
|
| Sujet : Tekelec TA 41 en panne Nouveau | De Adams Le 01-04-2013 à 18:29 sta |
|
Atomik dit que le géné n'avait pas été branché depuis 10 ans .
La mise sous tension a du commencer à "reformer" un ou les deux chimiques mais les diodes n'ont pas résisté.
|
|
| Sujet : Tekelec TA 41 en panne Nouveau | De atomik45 Le 01-04-2013 à 18:36 sta |
|
Merci beaucoup, je vais voir tout ça des que je récupères des composants. Je n'est pas encore un très gros stock, que des résistances et quelques condos neufs (mais de récupération).
Je vais commander en début de mois quelques séries de composants de bases (transistor, diodes et autres).
D'ailleurs si vous avez des conseils concernant les trucs de base à avoir dans mon petit stock, je suis ouvert aux suggestions.
Votre aide ai d'un grand secours, je penses que vais élire domicile sur ce forum car j'ai d'autre appareils à réparer. Je vais surement me mettre dessus puisque le géné BF est en standby pour quelques temps. Heureusement que j'en ai un numérique sur mon ordi, ça dépanne pour ce que je fais. Je ne suis pas spécialiste de la TSF mais je suis un passionné de musique et de machine un peu old school dans le monde de l'enregistrement studio/home studio (console, magneto à bande multipiste, etc). Par ailleurs j'ai envie de fabriquer un ampli à lampe et un compresseur à lampe aussi (et plein d'autre truc mais chaque choses en son temps). ça c'était pour la présentation car je n'avais pas prie le temps de le faire trop pris par mon soucis. ;)
à très bientôt
|
|
| Sujet : Tekelec TA 41 en panne Nouveau | De atomik45 Le 07-04-2013 à 12:47 sta |
|
Bonjour,
Je viens de changer les diodes par des 4007 que j'ai récupérer sur une carte de TV. Les deux premiers ont cramés. Je les ai re-changé mais la j'ai pas re-branché la machine.
comment tester les transistors de l'ampli de sortie ? Ou regarder, je n'arrive pas à lire les rèf sur le schéma de wizhard. Par ailleurs je ne suis pas encore très doué pour comprendre tout ça.
|
|
| Sujet : Tekelec TA 41 en panne Nouveau | De atomik45 Le 07-04-2013 à 12:57 sta |
|
| |
|
| Sujet : Tekelec TA 41 en panne Nouveau | De atomik45 Le 07-04-2013 à 13:10 sta |
|
les transistors sont des TIP30a, ils sont PNP si je ne me trompe pas. Sont-ils des FET ??
|
|
| Sujet : Tekelec TA 41 en panne Nouveau | De atomik45 Le 07-04-2013 à 13:14 sta |
|
non en fait il y a un tip30a et un tip29a
|
|
| Sujet : Tekelec TA 41 en panne Nouveau | De atomik45 Le 07-04-2013 à 13:29 sta |
|
J'ai beau cherché, je ne comprends pas clairement. ça veut dire quoi PNP/NPN ?? simplement svp. Sur un site on me dit que les tip29 et 30 sont PNP et sur un autre qu'ils sont NPN. Mais je ne sais même pas à qui cela correspond.
Bon vous allez dire que je suis nul et c'est le cas ^^ j'apprends ...
|
|
| Sujet : Tekelec TA 41 en panne Nouveau | De Florian . L Le 07-04-2013 à 13:40 sta |
|
Bonjour,
"les transistors sont des TIP30a, ils sont PNP si je ne me trompe pas. Sont-ils des FET ??"
J'espère pour vous que non! ( !)
Bon, si on regarde la doc technique, ce sont de simples transistors bipolaires ... ouf!
==> http://www.bourns.com/pdfs/tip30.pdf
==> http://www.datasheetcatalog.org/datasheet/fairchild/TIP29.pdf
Flo
|
|
| Sujet : Tekelec TA 41 en panne Nouveau | De Jean-B Le 07-04-2013 à 13:54 sta |
|
Bonjour,
Restons simples :
Transistor PNP : le courant circule de l'émetteur (électrode fléchée vers la base) vers le collecteur (électrode généralement représentée en haut).
Transistor NPN : le courant circule du collecteur vers l'émetteur (électrode fléchée vers l'extérieur).
Voir PDF ----------------------------------->>>
| |
|
| Sujet : Tekelec TA 41 en panne Nouveau | De atomik45 Le 07-04-2013 à 14:05 sta |
|
Ok merci Flo, il y en a donc un de chaque.
Je commence à comprendre le principe grace à cette page :
http://etronics.free.fr/dossiers/init/init09.htm
les deux gros condos sont bons, les deux transistors sont bons ... j'y comprends rien.
|
|
| Sujet : Tekelec TA 41 en panne Nouveau | De Florian . L Le 07-04-2013 à 14:54 sta |
|
Avec quoi testez vous les deux gros condos? (je suppose un multimètre d'ou risque de surprises!)
Le test de condo avec un multimètre n'est pas très fiable car il n'applique qu'une tension faible au condensateur (tension venant de la pile du multimètre).
A faible tension, le condo peut paraître bon
A tension nominale, le condo en prend plein la tête, se met en CC et chauffe ...
Flo
|
|
| Sujet : Tekelec TA 41 en panne Nouveau | De wizhard Le 07-04-2013 à 15:00 sta |
|
Hello.....
Sur le schéma que je possède les transos sont des 2N.......peut être moins faciles à trouver que les TIP.
C'est une très classique paire complémentaire, le "30" est le PNP, le "29 "le NPN. dans une configuration très utilisée sur les amplis BF (ce que cet étage est, en fait !!)
Mais il y a quand même des résistances de faible valeur dans les circuits de ces transos, qui fumeraient sans doute en cas de court-jus. Si les 4007 ont cramé dès leur mise sous tension il y a sûrement autre chose.
Tester les sorties de l'alimentation par rapport à la masse. Il faut se méfier des petites capas de découplage, il y en a un peu partout, (tantale ou céramique) et le court-jus n'est pas facile à trouver.
Bonne recherche Daniel.
|
|
| Sujet : Tekelec TA 41 en panne Nouveau | De atomik45 Le 07-04-2013 à 18:56 sta |
|
D'accord pour les gros condos mais alors comment les tester efficacement ?? Oui je les test avec un multimètre.
Comment je test les sorties d'alimentation par rapport à la masse ??
Merci
|
|
| Sujet : Tekelec TA 41 en panne Nouveau | De wizhard Le 07-04-2013 à 19:38 sta |
|
De préférence utiliser la masse "tpg", c'est plus sûr. ensuite remonter les alimes, les gros condos en 1er (attention il y en a un qui a le + à la masse) puis les sorties des régulateurs, les bus d'alimentation sur le circuit....Si les diodes ont dégagé aussi vite c'est un court-jus franc, il devrait se "voir" à l'ohmmètre.
Les diodes qui ont dégagé à nouveau peuvent donner une indication, selon qu"elles sont dans la branche positive ou négative. (à voir par rapport aux condos) Si les TIP 29/30 sont montés sur radiateur sonner entre la palette(le collecteur) et la masse (la vraie !!)
J'ai déjà vu des isolants (mica) défectueux.....
Je dirais que le court-jus est AVANT régulation. S'il était après les régulateurs chaufferaient comme des bêtes.
|
|
| Sujet : Tekelec TA 41 en panne Nouveau | De atomik45 Le 07-04-2013 à 20:08 sta |
|
D'accord sachant que je ne peux effectué les test uniquement ors tension. Vue que les diodes crament direct aucun ju ne passe après.
La diode qui fume en premier est celle qui est directement au - du gros condos 2500uf du bas de la photo.
| |
|
| Sujet : Tekelec TA 41 en panne Nouveau | De wizhard Le 08-04-2013 à 11:09 sta |
|
Hello....
Donc ce serait dans la branche négative, ce condo doit avoir le + à la masse. Ce serait donc le TIP30 (q4) qui serait concerné.
Sonner à l'ohmmètre entre le collecteur de ce transo et la masse, on ne doit trouver qu'une charge de condo. (le collecteur c'est la palette ou la patte du milieu).L'ohmmètre a un sens, toujours essayer de croiser les pointes de touche pour confirmer. Si on trouve un C/C vérifier l'isolation de la palette par rapport au radiateur, et ses copains 2905. Voir aussi la sortie -25 v, une charge serait normale mais pas un court-jus.
Encore une fois attention aux petites capas tantale ou céramique de découplage des bus d'alimentation, comme elles sont toutes en parallèle un C/C est parfois difficile à détecter.
Bonne recherche Daniel.
|
|
| Sujet : Tekelec TA 41 en panne Nouveau | De atomik45 Le 09-04-2013 à 12:13 sta |
|
Et bien en faisant ce test il y a une réaction de charge/décharge comme avec un petit condo.
En effet le gros condo a son + à la masse.
Est-ce que ça peut provenir d'une résistance ?
Je crois que je vais testé chaque composant un par un en partant des diodes du coup. ça risque d'être long mais je ne vois que ça à faire.
|
|
| Sujet : Tekelec TA 41 en panne Nouveau | De wizhard Le 09-04-2013 à 14:04 sta |
|
Hello.....
Une résistance très peu de chances, elles se coupent ou augmentent de valeur mais très exceptionnellement l'inverse, à moins qu'une haute tension ne soit dans le coup et provoque un amorçage dans le graphite ou la couche. étant donné que les plus hautes tensions dans cet appareil ne doivent guère dépasser 30 volts c'est assez peu probable.....
Il faudrait essayer d'isoler les sorties d'alim (émetteur du TIP 30) voire éventuellement aussi son collecteur. Si le problème persiste on ne peut plus guère accuser que le chimique, Il est possible bien qu'assez rare que le C/C ne se manifeste que sous tension. En général un chimique présentant ce défaut est fuyard à l'ohmmètre....
Évidemment le meilleur lever de doute est de le débrancher, quitte à le remplacer provisoirement par une valeur plus faible ou plus forte, les chimiques ayant des tolérances plutôt larges pour un essai ce n'est pas très critique.
|
|
| Sujet : Tekelec TA 41 en panne Nouveau | De atomik45 Le 09-04-2013 à 15:29 sta |
|
Alors, je viens de tester de mettre un autre condo (2200uf/25v à la place du 2500uf/50v) même résultat, la diode à fait pouf.
Après 3 claquage de diode c'est le circuit imprimé qui se décolle. Heureusement que c'est qu'un petit bout qui rejoint les diodes et l'alim, du coup je refait le contact avec un bout de fil soudé aux pattes.
Du coup il faut que je retrouve des diodes, je vais en commander un petit paquet.
|
|
| Sujet : Tekelec TA 41 en panne Nouveau | De atomik45 Le 09-04-2013 à 15:47 sta |
|
Je viens de cramer le transfo, comme ça c'est réglé. Je me demande si c'est une si bonne idée de me mettre à l'électronique tout compte fait .... je suis vraiment nul .....
|
|
| Sujet : Tekelec TA 41 en panne Nouveau | De audiovalve Le 09-04-2013 à 15:58 sta |
|
t'as mis la barre un peu haut pour débuter.
le dépannage est un Art TRÈS DIFFICILE.
|
|
| Sujet : Tekelec TA 41 en panne Nouveau | De Totolagalène Le 09-04-2013 à 15:59 cms |
| |
|
| Sujet : Tekelec TA 41 en panne Nouveau | De audiovalve Le 09-04-2013 à 16:00 sta |
|
AJOUT , et tu n'as pas utilisé la lampe "de sécurité" préconisée sur une autre discussion...
|
|
| Sujet : Tekelec TA 41 en panne Nouveau | De atomik45 Le 09-04-2013 à 17:27 sta |
|
lol totlagalène, je me lancerais pas dans la construction d'un bateau, non non.
J'ai complètement pas repensé à la lampe en faisant mes bidouilles :/
Oui je me rend compte que c'est très très difficile de localiser une panne.
Quoi qu'il en soit il est bel et bien foutu parce que retrouver un transfo pour cet engin ça doit pas être aussi facile que 4 diodes. Et si c'est pour le cramer de nouveau ...
Merci pour vos encouragements, j'avoue que ça m'a un peu freiné cette histoire.
|
|
| Sujet : Tekelec TA 41 en panne Nouveau | De audiovalve Le 09-04-2013 à 17:51 sta |
|
on doit pouvoir adapter un transfo standard.
ces engins sont de conception très classiques.
|
|
| Sujet : Tekelec TA 41 en panne Nouveau | De wizhard Le 09-04-2013 à 19:16 sta |
|
C'est d'autant plus difficile que même avec la doc dispo on ne peut que donner des pistes....pas évident de dépanner à distance, ce qui ne prendrait que quelques minutes avec l'appareil sur la table peut prendre des jours par "télécommande".....
Il a quoi pour être fichu ce transfo ? brûlé ? coupé ?? S'il n'est pas transformé en anthracite il peut y avoir un fusible thermique dans le primaire....
Je vais rechercher le schéma et regarder. C'est relativement courant (et en principe normalisé) sur les appareils modernes)....mais c'est une sécurité (anti-incendie ?) qui n'est pas obligatoirement indiquée.....
|
|
| Sujet : Tekelec TA 41 en panne Nouveau | De atomik45 Le 10-04-2013 à 00:27 sta |
|
Il a subitement chauffé, maintenant il ne fournit plus les bonnes tension et il fais bzzzzzzzzz.
|
|
| Sujet : Tekelec TA 41 en panne Nouveau | De audiovalve Le 10-04-2013 à 09:25 sta |
|
|
|
| Sujet : Tekelec TA 41 en panne Nouveau | De atomik45 Le 12-04-2013 à 08:27 sta |
|
J'aimerais bien te l'apporter audiovalve mais je ne suis pas sur que nous soyons voisin.
|
|
| Sujet : Tekelec TA 41 en panne Nouveau | De audiovalve Le 12-04-2013 à 10:22 sta |
|
région parisienne
détails par MP si ça te va
|
|
| Sujet : Tekelec TA 41 en panne Nouveau | De atomik45 Le 19-04-2013 à 11:06 sta |
|
Merci audiovalve ! Je te contact quand je viens sur Paris au cas où ça tombe bien niveau planning.
Je suis dans le centre, ça me fait 2 bonne heure de route mais je vais en région parisienne de temps à autre.
Je te tiens au courant en MP
Merci encore de me proposer ça !!
|
|
| Sujet : Tekelec TA 41 en panne Nouveau | De wizhard Le 19-04-2013 à 11:22 sta |
|
Hello Boys....
Si vous avez besoin d'un bout du schéma j'essaierai de faire un peu mieux (étant donné qu'il fait la surface d'une carte Michelin c'est pas facile !!)
Bonne bidouille Daniel
Moi je suis dans l'Est, donc un peu loin pour vous deux.....
|
|
| Sujet : Tekelec TA 41 en panne Nouveau | De atomik45 Le 19-04-2013 à 15:28 sta |
|
Ba le problème c'est que j'ai cramé le transfo (il sors 6volt édébanane au lieu de 25v). Du coup il faut que j'en retrouve un qui sort 2 x 25v et 1 x 12v. J'avoue ne pas avoir cherché, il est rangé dans le placard en attendant.
Je vais surement me fabriquer un petit générateur BF pour mes essais.
|
|
|
>Journaux du site au 22/08/2022 à 10:26
