| Sujet : oscillatore Errepi Nouveau | De JO Le 19-06-2015 à 12:11 sta |
|
Bonjour à tous
j'ai acheté ce générateur haute fréquence, il ne fonctionne pas, au primaire du transfo je mesure 367 .
Je crois que c'est une valeur trop élevée (grillé), mais je ne suis pas sur, à votre avis ?
SVP
| |
|
| Sujet : oscillatore Errepi Nouveau | De Jean-B Le 19-06-2015 à 12:44 sta |
|
Bonjour,
Non, un primaire grillé (coupé) donne une résistance
C'est un générateur monolampe (Double triode 12BH7)
Le transfo doit-être un 10...15 VA et la résistance primaire de 367 est tout à fait normale.
Ci-joint le manuel complet (PDF en italien) pour agrémenter les discussions --->
| |
|
| Sujet : oscillatore Errepi Nouveau | De Jean-B Le 19-06-2015 à 13:08 sta |
|
Il va nous falloir plus de renseignements :
- les filaments de la 12BH7 s'allument-ils ?
- mesurez la tension HT à la sortie de la diode (côté condensateurs)
-sans la 12BH7
-avec la 12BH7
attention, retirez et remettez la 12BH7 lorsque l'appareil est hors-tension.
|
|
| Sujet : oscillatore Errepi Nouveau | De JO Le 19-06-2015 à 13:16 sta |
|
Merci de votre aide.
Je vais poursuivre la recherche, la lampe et le témoin de mise sous tension ne s'allume pas.
j'espère qu'il fonctionne en 220/230v, ce n'est indiqué nul part.
a plus
|
|
| Sujet : oscillatore Errepi Nouveau | De JO Le 19-06-2015 à 13:19 sta |
|
|
|
| Sujet : oscillatore Errepi Nouveau | De Jean-B Le 19-06-2015 à 13:21 sta |
|
"ici", c'est payant !
il ne vous plait pas, le PDF ?
|
|
| Sujet : oscillatore Errepi Nouveau | De JO Le 19-06-2015 à 13:29 sta |
|
|
|
| Sujet : oscillatore Errepi Nouveau | De bthiry Le 19-06-2015 à 13:33 sta |
|
vérifiez :
-la continuité des enroulements secondaires du transfo
- avant mise en route: le 10µF de filtrage et le 5nF connecté entre anode et masse, le redresseur selenium
-l'interrupteur
|
|
| Sujet : oscillatore Errepi Nouveau | De Jean-B Le 19-06-2015 à 13:43 sta |
|
Un oubli de ma part :
La tension secteur arrive t-elle sur les bornes du primaire (sinon, voir inter, ou fusible mais je n'en vois pas sur le schéma) ?
Si oui, mesurer la tension sur la douille du voyant, qui doit être proche de 6,5V
|
|
| Sujet : oscillatore Errepi Nouveau | De Jean-B Le 19-06-2015 à 13:55 sta |
|
Oups !si, il y a un fusible !
|
|
| Sujet : oscillatore Errepi Nouveau | De JO Le 19-06-2015 à 14:09 sta |
|
bon , je me suis aperçu qu'un des fils secteur était coupé, de plus il y a une position arrêt qui en italien se traduit SP, le témoin tension s'allume , pas le filament de la lampe.
Ce n'est pas une 12BH7 qui est dessus mais une ECC81, est ce équivalent ?
|
|
| Sujet : oscillatore Errepi Nouveau | De Jean-B Le 19-06-2015 à 14:19 sta |
|
Pour le brochage et les principales caractéristiques, oui.
|
|
| Sujet : oscillatore Errepi Nouveau | De Jean-B Le 19-06-2015 à 14:30 sta |
|
Les filaments de l'ECC81 sont parfois peu visibles, et il faut être dans un endroit sombre pour les voir, plutôt sur le dessus du tube.
|
|
| Sujet : oscillatore Errepi Nouveau | De JO Le 19-06-2015 à 15:34 sta |
|
oui , effectivement, il semble fonctionner: (bruit à certaines fréquences).

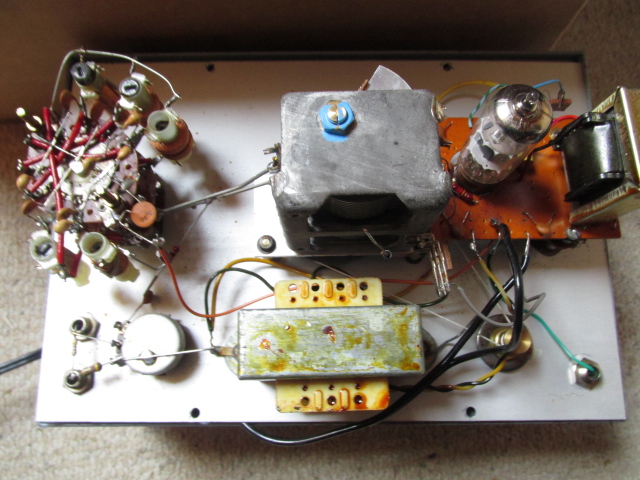

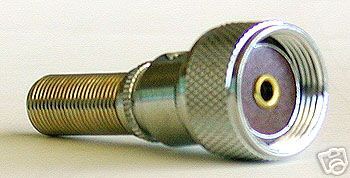

Un dernière question , quelle la dénomination des fiches à brancher dessus: filetage autour + point de contact au centre ?
SVP
|
|
| Sujet : oscillatore Errepi Nouveau | De bthiry Le 19-06-2015 à 16:41 sta |
|
vérifiez la propreté/nettoyez le commutateur de gammes
|
|
| Sujet : oscillatore Errepi Nouveau | De Adams Le 19-06-2015 à 19:15 sta |
|
| |
|
| Sujet : oscillatore Errepi Nouveau | De JO Le 19-06-2015 à 19:30 sta |
|
oui, ça ressemble à ça.
|
|
| Sujet : oscillatore Errepi Nouveau | De Jean-B Le 19-06-2015 à 20:45 sta |
|
Bonsoir,
Juste pour assouvir ma curiosité personnelle et ajouter un renseignement sur le schéma, pourriez-vous mesurer la tension continue (HT) aux bornes du condensateur de filtrage de 10 µF, situé juste après le redresseur ?
Merci d'avance
|
|
| Sujet : oscillatore Errepi Nouveau | De JO Le 19-06-2015 à 22:49 sta |
|
J'ai mis l'oscillo aux bornes du condo 10 !!!

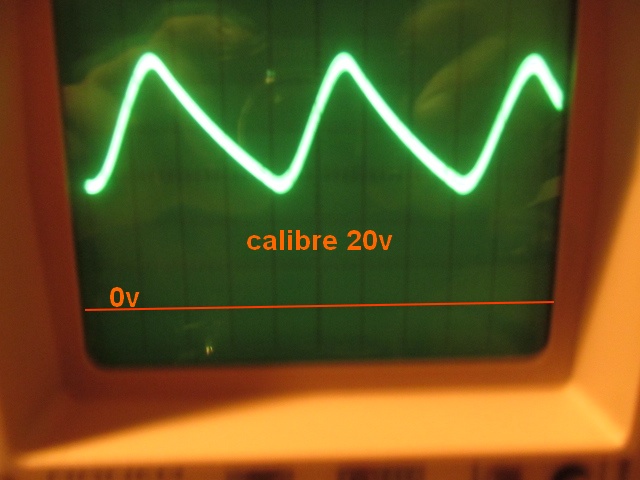

je m'attendais à voir du quasi continu( redressement simple alternance +condo) et j'ai une sinusoïde (imparfaite) de 45v crête à crête décalé sur une composante continue de 80v !!!
Le transfo chauffe .
il faut que j'essaie de changer diode et condo, j'en profiterai pour mesurer la tension secondaire à vide.
| |
|
| Sujet : oscillatore Errepi Nouveau | De bthiry Le 19-06-2015 à 23:04 sta |
|
c'est le condensateur qui est mort !
pour le redresseur il est toujours en vie, mais sa résistance interne a peut-être augmenté?
Changez d'urgence ce condensateur avant de remettre sous tension, vous risquez la mort du transfo et/ou du redresseur!
encore une fois je vous conseille de nettoyer le commutateur de gammes.
De la patience, des coton-tiges et de l'alcool à brûler font merveille...!!!
|
|
| Sujet : oscillatore Errepi Nouveau | De Jean-B Le 19-06-2015 à 23:50 sta |
|
Bonsoir,
le hasard fait bien les choses, ma demande vous a fait lever un lièvre !
En plus du condo de 10 µF, je vous conseillerais aussi de remplacer le redresseur par une diode (1N4004 à 1N4007) , s'il est au sélénium comme l'indique bthiry.
Certains puristes vous dirons que tant que ça fonctionne, on le laisse en place (il y a eu des foires d'empoigne ici sur ce sujet) , mais comme ce n'est pas une relique mais un outil de mesure avant tout, autant prévenir plutôt que guérir.
Vous pouvez connecter en série avec cette diode une résistance de 470 1/2W (ou la combinaison de 2 R en parallèle de 1k 1/4W).
Dans l'hypothèse ou le courant HT est d'environ 20mA, cela donnera une chute de 10V, ce qui est généralement pratiqué en remplacement d'un redresseur au sélénium.
|
|
| Sujet : oscillatore Errepi Nouveau | De JO Le 20-06-2015 à 08:04 sta |
|
bonjour,
la diode est bonne (1n4004) , je vais changer le condo, je n'en ai pas sous la main qui convienne, même approchant.(celui dessus fait 15 250v)
tensions secondaires: 6.5v et 160v
@bthiry, l'appareil est très propre, un petit coup de KF suffira sur le commutateur.
bonne journée à tous
| |
|
| Sujet : oscillatore Errepi Nouveau | De Jean-B Le 20-06-2015 à 11:12 sta |
|
Bonjour,
Merci beaucoup pour ces renseignements.
Pour le condo de filtrage, vous pouvez mettre ce que vous voulez à condition qu'il fasse au minimum 10µF (je mettrais plutôt entre 22µF et 47µF) et qu'il soit isolé à 400V (250V, c'est trop juste).
|
|
| Sujet : oscillatore Errepi Nouveau | De JO Le 20-06-2015 à 20:37 sta |
|
@ Jean-B, Sans votre demande je n'aurai pas "lever le lièvre"
|
|
| Sujet : oscillatore Errepi Nouveau | De Jo Le 10-09-2015 à 22:02 sta |
|
bonjour,
je reprends ce dépannage, la 12Bh7 a été remplacée par une ECC81.
je constate dans les caractéristiques une différence entre transcondutance et amplification:
S_12bh7= 3.1 pour S_ecc81= 5.5ma/V
_12bh7=16.5 pour _ecc81=60
est ce que ça pose problème ?
merci
| |
|
| Sujet : oscillatore Errepi Nouveau | De F6CER Le 11-09-2015 à 10:44 sta |
|
Bonjour
La 12BH7 serait plus proche de la ECC 82 que de la ECC81 ,mais dans ce genre de montage (oscillateur HF et oscillateur BF ) cela a très peu d'importance
|
|
| Sujet : oscillatore Errepi Nouveau | De Jo Le 11-09-2015 à 19:05 sta |
|
|
|
|
