Sujet : grunding satellite 3400 Nouveau | De pillic Le 23-07-2015 à 14:35 sta |
|
bonjour à toutes et tous, je possède un poste grunding satellite 3400 et la fréquence FM s'arréte à 104.85 Mhz impossible de capter par exemple France info à 105.5 mhz, il y a t'il un réglage ou un quartz à changer?
merci
|
|
Sujet : grunding satellite 3400 Nouveau | De ON5MJ Le 23-07-2015 à 15:10 sta |
|
Les circuits d'entrée et d'oscillateur n'ont pas été conçus pour couvrir la bande FM expansée. A mon avis une modification serait préjudiciable si on n'est pas un fin spécialiste des circuits VHF.
|
|
Sujet : grunding satellite 3400 Nouveau | De Jacques (webmestre) Le 23-07-2015 à 15:20 sta |
|

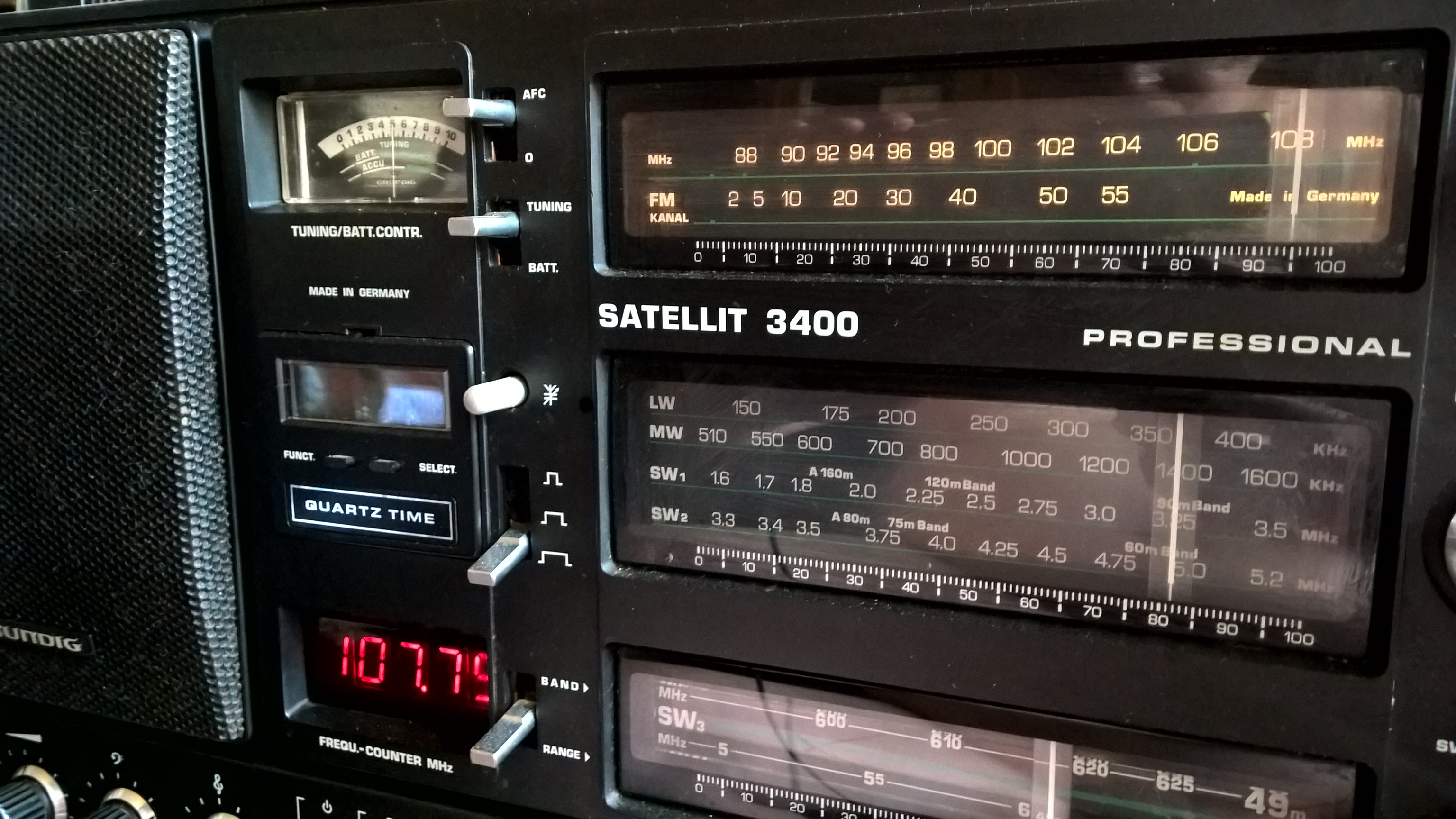

Ce que je trouve bizarre, c'est que le mien va de 87.12 à 108.42 MHz, affichage numérique en main ![](s14.gif)
Il y aurait plusieurs versions ? Ce qui m'étonnerait vu la période de fabrication de cet appareil.
|
|
Sujet : grunding satellite 3400 Nouveau | De Jacques (webmestre) Le 23-07-2015 à 15:37 sta |
|
Oublié la photo
| |
|
Sujet : grunding satellite 3400 Nouveau | De ON5MJ Le 23-07-2015 à 16:06 sta |
|
Toutes les photos sur Google montrent une bande montant à 108 MHz
|
|
Sujet : grunding satellite 3400 Nouveau | De Jacques (webmestre) Le 23-07-2015 à 19:26 sta |
|
En plus, on ne peut pas vraiment dire que c'est un appareil pour écouter la FM, cette gamme est là parce qu'elle doit l'être, mais le HP dégueule beaucoup trop rapidement sur les basses.
Il y a bien d'autres transistors de cette marque pour écouter les flonflons tyroliens.
|
|
Sujet : grunding satellite 3400 Nouveau | De pointcom Le 23-07-2015 à 20:21 sta |
|
Bonjour,
J'en ai réparé un il y a quelques temps, la partie FM est assez compliqué au niveau de la tension varicap. C'est surement là où ce trouve le problème, car, la gamme couverte est bien 87.5 à 108 MHz.
Pour répondre à Jacques, la partie FM comporte 6 présélections et c'est un bon poste FM, moins bon certes que d'autres modèles de la marque.
Amicalement
|
|
Sujet : grunding satellite 3400 Nouveau | De Jean-B Le 23-07-2015 à 20:28 sta |
|
Bonsoir,
Voici déjà le schéma, au cas où ... --->
| |
|
Sujet : grunding satellite 3400 Nouveau | De Jacques (webmestre) Le 23-07-2015 à 20:29 sta |
|
La doc est déjà dans les archives
|
|
Sujet : grunding satellite 3400 Nouveau | De Jean-B Le 23-07-2015 à 20:39 sta |
|
Dans le "Service Manual" (Archives > Schémas Transistors > Marques étrangères > Grundig),
la procédure d'alignement spécifie des mesures à 88 MHz et 106 MHz (et non 108).
Il y a peut-être effectivement plusieurs versions selon le pays de distribution ...
|
|
Sujet : grunding satellite 3400 Nouveau | De Jean-B Le 23-07-2015 à 20:41 sta |
|
@ Jacques (webmestre) : oui, la doc est dans les archives, (voir message précédant), mais le schéma que j'ai joint est plus joli, na ! ![](s2.gif)
|
|
Sujet : grunding satellite 3400 Nouveau | De Jacques (webmestre) Le 23-07-2015 à 20:43 sta |
|
Et le soir, on se lave les dEnts, Na
|
|
Sujet : grunding satellite 3400 Nouveau | De Jean-B Le 23-07-2015 à 21:25 sta |
|
Mais oui, c'est pourtant évidEnt (voi ici) !
Mais, pillic, serait-il possible de savoir d'où provient ce récepteur-usine à gaz ?
Une photo (ou une description) de la plaque avec le numéro de série serait la bienvenue ...
![](s12.gif)
|
|
Sujet : grunding satellite 3400 Nouveau | De pointcom Le 24-07-2015 à 07:16 sta |
|
Bonjour
Dans le "Service Manual" (Archives > Schémas Transistors > Marques étrangères > Grundig),
la procédure d'alignement spécifie des mesures à 88 MHz et 106 MHz (et non 108).
Il y a peut-être effectivement plusieurs versions selon le pays de distribution ...
Il n'y a pas plusieurs versions à ma connaissance, la procédure de réglage précise simplement les valeur à une fréquence donnée, c'est courant chez Grundig, la plage de fréquence reçue est d'ailleurs indiquée sur la doc.
Amicalement
|
|
Sujet : grunding satellite 3400 Nouveau | De pointcom Le 24-07-2015 à 07:23 sta |
|
Les gammes de réception =====>
| |
|
Sujet : grunding satellite 3400 Nouveau | De pointcom Le 24-07-2015 à 07:35 sta |
|
J'ai uploadé le schéma du 3000 qui est identique sauf la boite qui n'a pas de poignée.
|
|
Sujet : grunding satellite 3400 Nouveau | De Jacques (webmestre) Le 24-07-2015 à 07:49 sta |
|
Ah ? Mais le 3000 est déjà dans lles archives, qui plus est en français.
|
|
Sujet : grunding satellite 3400 Nouveau | De F6CER Le 24-07-2015 à 09:28 sta |
|
Bonjour
Si la gamme FM ne " monte" pas assez, la raison probable est une faiblesse dans l'alimentation des varicaps . Vérifiez qu'il y a bien 30V et regardez autour du convertisseur (IC301)
|
|
Sujet : grunding satellite 3400 Nouveau | De pillic Le 24-07-2015 à 10:11 sta |
|
bonjour à toutes et tous
merci, je suis vos précieux conseils et je vous tiens au courant
|
|
Sujet : grunding satellite 3400 Nouveau | De pointcom Le 24-07-2015 à 13:40 sta |
|
Ah ? Mais le 3000 est déjà dans lles archives, qui plus est en français.
Oui mais le schéma uploadé est en entier et c'est en couleur comme disait le regretté Pierre DAC
Amicalement
|
|
Sujet : grunding satellite 3400 Nouveau | De Jean Roland Le 24-07-2015 à 15:04 sta |
|
Bonjour,
Pour vérifier si les varicaps reçoivent bien les bonnes tensions, se mettre aux bornes de C326/0,47µF avec un voltmètre à forte résistance interne, mettre sous tension et la position U, se mettre sur 87,5 MHz, vous devez mesurer 2,1 V.
Se mettre ensuite sur 108MHz et là vous devez mesurer 30 V.
Tout ceci à peu de choses près.
|
|
Sujet : grunding satellite 3400 Nouveau | De pillic Le 28-07-2015 à 13:01 sta |
|
bonjour à toutes et tous
il sagissait d'une soudure séche sur les varicaps
merci merci merci
patrice
|
|
|
