Sujet : Focus CX1441 Nouveau De eduard1941  Le 07-11-2015 à 17:48 sta

    Oscilloscop Solartron CX 1441 Impossible de régler le focus pour une des deux traces. Ce n'est pas au niveau des titoirs , car interchangés le problème reste le même. Commen trouver éla panne ??


Sujet : Focus CX1441 Nouveau De Guy  Le 07-11-2015 à 18:43 sta

    Bonsoir,
    As tu regardé la doc de cet oscillo?

    Le CX1441 est un oscilo double canon,

    Il faut ajuster/contrôler le bouton focus de la voie qui ne marche pas. C'est celle du haut ou celle du bas, qui ne marche pas?

    potar RV302 pour la voie du haut et potar RV307 pour la voie du bas.

    Les tiroirs sont sans effet sur le focus.

    Guy


Sujet : Focus CX1441 Nouveau De eduard1941  Le 08-11-2015 à 17:02 sta

    Merci de la réponse, c'est celle du bas qui cause problème , le potentiomètre est vérifié et en ordre . Tous le connections contrôlés l'unique différence que j'ai trouvé entre le haut et le bas ; sur la platine , il y a deux mini tubes ( la vérité est ce que je ne sais pas ce que c'est ) celui du haut semble '' allumé '' mais pas l'autre . A savoir je suis que utilisateur mais pas un spécialiste des oscilloscopes .


Sujet : Focus CX1441 Nouveau De Adams  Le 08-11-2015 à 17:45 sta

    Bonjour

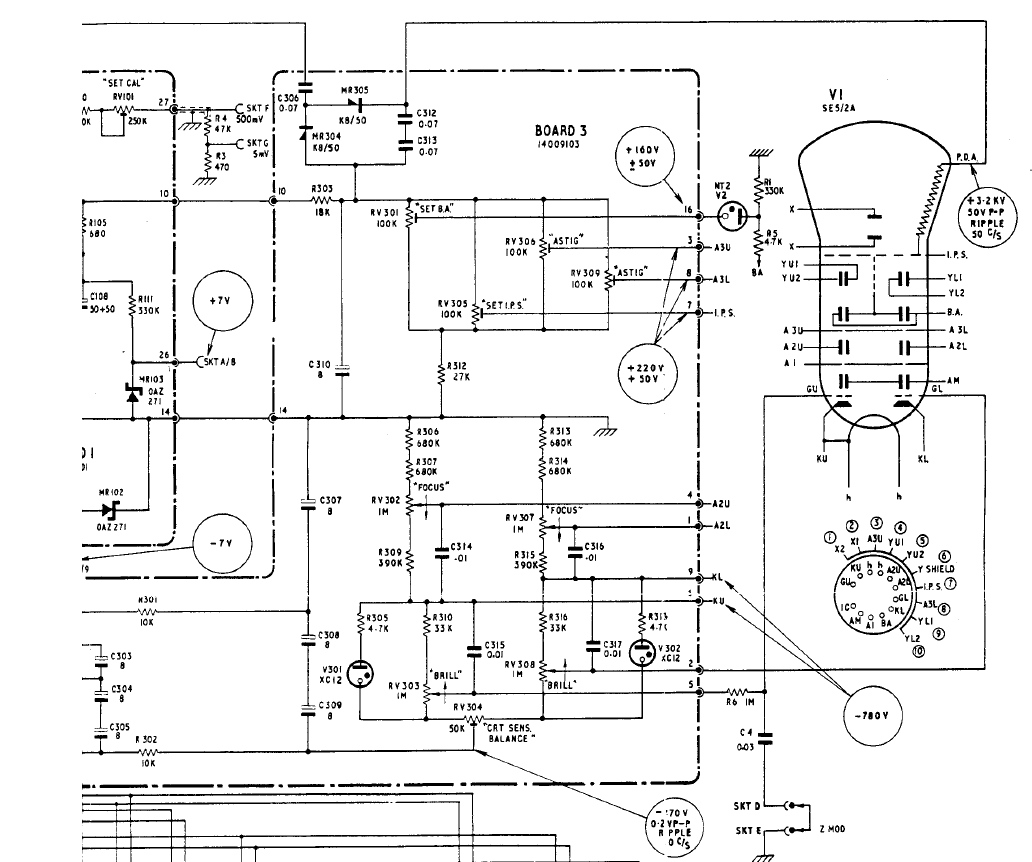

    J'ai trouvé ce schéma ''Solartron CD 1400'' je ne sais pas s'il correspond à votre oscillo .PJ .

    Si oui , il donne les tensions .
    Isoler la pointe de touche , la partie métallique du bout ne dépassant que de 1 mm , un court circuit pouvant être catastrophique . )

 Fichier
.PNG



Sujet : Focus CX1441 Nouveau De eduard1941  Le 09-11-2015 à 15:33 sta

    Merci infiniment !! C'est exactement ce qu'il me faut, a la base c'est bien un 1400 et le schéma correspond 100% !! Merci ! L'élément défectueux c'est bien une résistance thermique avec la dénomination HIVAC XC12 60A et la selon un spécialiste il faut remplacer les deux ! quant a trouver ..... si vous avez une piste elle serai bien venue . Chez nous en suisse on se fout ta gueule si vous avez le malheur de parler de ce Solartron !!





Sujet : Focus CX1441 Nouveau De bobosse  Le 09-11-2015 à 16:10 sta



Sujet : Focus CX1441 Nouveau De Adams  Le 09-11-2015 à 16:27 sta



Sujet : Focus CX1441 Nouveau De bobosse  Le 09-11-2015 à 16:34 sta

    Ce sont les R305 et R313 qui sont des varistances (4K à 7K)


Sujet : Focus CX1441 Nouveau De Adams  Le 09-11-2015 à 16:47 sta

    Si les XC12 sont introuvables , je me demande si on ne pourrait pas les remplacer par des diodes Zener 85 V .


Sujet : Focus CX1441 Nouveau De eduard1941  Le 09-11-2015 à 17:42 sta

    Merci pour tout ces informations . Est-ce qu'on peut éventuellement remplacer par l'article 621152 de chez Distrelec ? Si je suis un peut lente, excusez-moi je suis un modèle 1941 -


Sujet : Focus CX1441 Nouveau De Adams  Le 09-11-2015 à 18:18 sta

    En théorie oui , mais un 85A2 est beaucoup trop gros et se monte sur un support .PJ .

 Fichier
.PNG



Sujet : Focus CX1441 Nouveau De Adams  Le 09-11-2015 à 18:49 sta



Sujet : Focus CX1441 Nouveau De bobosse  Le 09-11-2015 à 18:57 sta

    Ce n'est que mon avis, je ne pense pas que le régulateur soit en cause mais plutôt la varistance associée au tube qui ne s'éclaire pas qui est coupée; pour vérifier il suffit de la mesurer à l' ohmètre puis de la remplacer provisoirement par une résistance classique de l'ordre de 7k pour voir si le tube s'éclaire.

    Mais, comme déjà dit, ce n'est que mon avis.

    Michel


Sujet : Focus CX1441 Nouveau De Adams  Le 09-11-2015 à 19:28 sta

    Je ne vois rien indiquant que ce sont des varistances , je lis 4.7K , soit 4,7K
    de toutes façons c'est simple à vérifier sur l'appareil .


Sujet : Focus CX1441 Nouveau De bobosse  Le 09-11-2015 à 20:43 sta

    Oui, vous avez raison je ne vois pas trop pourquoi on aurait besoin d'une varistance. Je suis parti là-dessus sans trop réfléchir en pensant que 4 - 7K était une gamme.

    Par contre, je pense toujours qu'une des résistances de la chaine doit être coupée. C'est plus courant qu'une résistance claque plutôt qu'un tube régulateur.


Sujet : Focus CX1441 Nouveau De Adams  Le 09-11-2015 à 21:36 sta

    C'est possible et facile à contrôler , je ne sais pas si ces tubes sont fragiles ou non .

    Des vendeurs de ZZ1000 :

    http://www.ebay.fr/sch/i.…


Sujet : Focus CX1441 Nouveau De eduard1941  Le 10-11-2015 à 18:49 sta

    Merci Adams j'ai acheté maintenant un ZZ1000 sur le site que vous m'avez indiqué . Tous les résistances , condensateurs , liaisons etc passées au peigne fin et je n'ai rien trouvé de suspecte.
    Donc j'attend la pièce . Je suis aussi a la recherche de documents pour un multimètre a tubes Heathskit tye VTVM IM13 .


Sujet : Focus CX1441 Nouveau De Adams  Le 11-11-2015 à 09:10 sta



Sujet : Focus CX1441 Nouveau De Jean-B  Le 11-11-2015 à 09:39 sta



Sujet : Focus CX1441 Nouveau De eduard1941  Le 11-11-2015 à 09:59 sta

    Comment vous dire merci a vous tous ? ! La surprise de vos réactions me touche beaucoup. La série de pannes ne veut s'interrompre !! Hier soir m'a lâché mon multimètre WESTON 1240 , c'est un des NIXIE un B5855S Burroughs ( made in japan ) S025B qui ne s'affiche plus . Donc la même question , ou trouver ?


Sujet : Focus CX1441 Nouveau De Jean-B  Le 11-11-2015 à 10:47 sta

    ou trouver quoi ??

    la doc ou un tube NIXIE ?


Sujet : Focus CX1441 Nouveau De eduard1941  Le 12-11-2015 à 12:33 sta

    Sorry, je cherche bien le tube , ou équivalent . merci


Sujet : Focus CX1441 Nouveau De Adams  Le 12-11-2015 à 16:27 sta



Sujet : Focus CX1441 Nouveau De eduard1941  Le 16-11-2015 à 21:25 sta

    Bobosse, vous avez eu raison ! Il y a une serie de résistances 306,307,313,314 . Endommagées le N° 306 et 313 ( 680 Ohm ) pourquoi que ces deux ....aucun idée . Donc grand Mercie pour tout votre aide et un heureux, tout fonctionne comme avant !
