Sujet : Graetz chanson Nouveau | De dume1 Le 13-11-2015 à 17:41 sta |
|
Bonjour a tous, j'ai fait l'aquisition de ce poste qui fonctionne tres bien. J'ai cependant un petit souci. Il y a un faux contact qui fait ronronner le poste, cracker et en le penchant en arriere ça s'arrete. J'ai refait pas mal de soudures, change les condos et quand on touche les parties métalliques, ça craque aussi.
Je ne vous demanderai pas quelle est le souci mais si vous pouvez m'aiguiller...........vers ou investiguer..!
Merci
|
|
Sujet : Graetz chanson Nouveau | De Guy F6CTP Le 13-11-2015 à 17:50 sta |
|
Bonsoir,
En somme au lieu de changer les chimiques il suffit de pencher un poste qui ronfle ????
Je sors
Guy
Bon je reviens je crois qu'il va falloir examiner les soudures et contacts avec par exemple le manche d'un petit tournevis et toucher les éléments un a un
bon courage
|
|
Sujet : Graetz chanson Nouveau | De barney Le 13-11-2015 à 18:38 sta |
|
Salut Guy
le bonsoirs depuis Lausanne
ciaoooo...
| |
|
Sujet : Graetz chanson Nouveau | De Guy F6CTP Le 13-11-2015 à 19:15 sta |
|
Bonsoir Louis
Très belle Ford T
Guy
|
|
Sujet : Graetz chanson Nouveau | De dume1 Le 13-11-2015 à 20:13 sta |
|
Merci de vos reponses... Beaucoup d'elements touches font ronfler!
Refaire toutes les soudures???
|
|
Sujet : Graetz chanson Nouveau | De michel 87 Le 13-11-2015 à 20:25 sta |
|
Bonsoir,
En utilisant l'entrée P U, on peut déterminer si le souci se trouve avant ou après le potentiomètre de puissance.
Ce qui permet au moins de casser en deux le problème.
Toujours ça de gagné.
|
|
Sujet : Graetz chanson Nouveau | De dume1 Le 14-11-2015 à 10:30 sta |
|
Je fais quoi alors avec la prise PU?
Bonne journee
|
|
Sujet : Graetz chanson Nouveau | De michel 87 Le 14-11-2015 à 10:47 sta |
|
Bonjour,
- Vous mettez le commutateur de gammes sur P U.
- Vous alimentez la prise P U avec une source de modulation quelconque.
Si les craquements subsistent, le problème se situe entre la prise P U et le HP, ce qui limite la zone de recherche des mauvais contacts ou soudures sèches.
|
|
Sujet : Graetz chanson Nouveau | De dume1 Le 15-11-2015 à 13:57 sta |
|
Merci je vais essayer
Bonne journee
|
|
Sujet : Graetz chanson Nouveau | De dume1 Le 15-11-2015 à 16:52 sta |
|
Bon. Fait, ca craque toujours et ca bzzz toujours.
N'y a t'il pas un element a verifier avant les autres?
Sinon, suivre tous les circuits et verifier toutes les soudures?
Merci
|
|
Sujet : Graetz chanson Nouveau | De dume1 Le 15-11-2015 à 17:17 sta |
|
Ce qui m'embete c'est que quoi que je touche ca fait craquer ou bzzzz( ronron fort!)
Voila.........
|
|
Sujet : Graetz chanson Nouveau | De Gilbert Le 15-11-2015 à 17:33 sta |
|
Peut-être seulement refaire toutes les soudures de liaison à la masse ?
|
|
Sujet : Graetz chanson Nouveau | De Phil Le 15-11-2015 à 18:25 sta |
|
Coté clavier, tout est OK ?
Les claviers sont souvent sujet à faux-contact. La bombe miracle peut aider.
|
|
Sujet : Graetz chanson Nouveau | De dume1 Le 15-11-2015 à 20:46 sta |
|
Oui cote clavier c'est ok
Je vais regarder du cote de la masse.
Bonne soiree a tous
|
|
Sujet : Graetz chanson Nouveau | De omale 13 Le 15-11-2015 à 21:52 sta |
|
bonsoir
contrôle le CV et le clavier ,et a l'arrêt en panachant regarde ce qui bouge
et réfléchi bien et surtout observe car tu a dit ,,,
>>en le penchant en arriere ça s'arrete.<<
|
|
Sujet : Graetz chanson Nouveau | De omale 13 Le 15-11-2015 à 21:54 sta |
|
Re
pour le pencher tu a du le prendre part un bouton je suppose
regarde si ses le cas ce bouton en premier ![](s12.gif) ![](s12.gif)
|
|
Sujet : Graetz chanson Nouveau | De dume1 Le 16-11-2015 à 08:42 sta |
|
Bonjour,
alors observer, ça je le fais mais rien vu encore. Quant à le pencher, je le tiens par la caisse en bois et pas par un bouton. Au debut j'ai pensé a une lampe (il y en a une qui est un peu lache sur son support). Mais bon ca ronronne toujours
Au fait qu'est-ce que le CV?
|
|
Sujet : Graetz chanson Nouveau | De omale 13 Le 16-11-2015 à 10:05 sta |
|
Re
le CV= condensateur variable ,le composant a lamelle
pour changer les station
regarde quand même t'es support surtout celui qui est lâche
|
|
Sujet : Graetz chanson Nouveau | De dume1 Le 16-11-2015 à 11:44 sta |
|
ok
je fais cela ce soir
merci
|
|
Sujet : Graetz chanson Nouveau | De dume1 Le 16-11-2015 à 18:19 sta |
|
Alors... Toujours ce bruit meme apres nettoyage du CV.
Mais le bruit ressemble a un probleme de masse, difficile a decrire. Une sorte de hummmm qui se termine par un clac.
Je vais continuer a fouiller.....
|
|
Sujet : Graetz chanson Nouveau | De omale 13 Le 17-11-2015 à 09:44 sta |
|
bonjour
le fait de le pencher en arrière et que cela disparaisse
prouve que un légère contrainte soit efficace et du coup
rétablisse le défaut ,mais aussi une lampe qui les élément interne bouge
fait des essai avec d'autre lampe pour voir ,
le clac que tu dit m'évoque quelque chose mais je ne me rappelle plus quoi
|
|
Sujet : Graetz chanson Nouveau | De casevech Le 17-11-2015 à 10:57 sta |
|
apres vous avoir tous luet en tenant compte du peux que je sais il faudrait regardez,si toutes les resistance sont bien connectées et voir aussi si il n'y a pas un condos qui va a la masse si il ne fuit pas j'ais eu ce probleme sur deux postes sur l'un certais la résistance de polarisation de la changeuse qui etais mal soudé et faisais mauvais contact,lorsque l'on manipulais le chassis et sur l'autre le condos de découplage de la lampe MF qui avais une fuite,attention cela peut provenir d''ailleurs,il faut de la patience et controler etage par etage ce que je fais souvent quand j'ais un ronflement je branche un 0,1mf un coté a la masse et avec une pointe de touche je touche tous les autres condos de découplage y compris les chimiques ,cela m'a permis de localisé beaucoup de ronflements et de les supprimer
|
|
Sujet : Graetz chanson Nouveau | De dume1 Le 17-11-2015 à 15:23 sta |
|
merci de vos reponses,
concernant les lampes, j'ai acheté sur ebay une ecl86 que je pourrai echanger.
concernant les condos, je vais changer ceux qui ne sont pas encore faits.
Concernant les resistances, il y en a une de 2watts pas tres loin de l'ecl86 qui est noire au milieu (a t'elle chauffé??).
Enfin, concernant la manip a faire avec le condo de 0.1mf pourriez vous etre un peu plus précis?
Vous soudez un fil du condo à la masse et avec l'autre fil vous touchez tous les autres?(en rallongeant le fil bien sur)
je vous tiens au courant
bonne journée
|
|
Sujet : Graetz chanson Nouveau | De dume1 Le 17-11-2015 à 15:26 sta |
|
j'oubliais, le ''hummm'' est présent quelle que soit la gamme d'ondes.

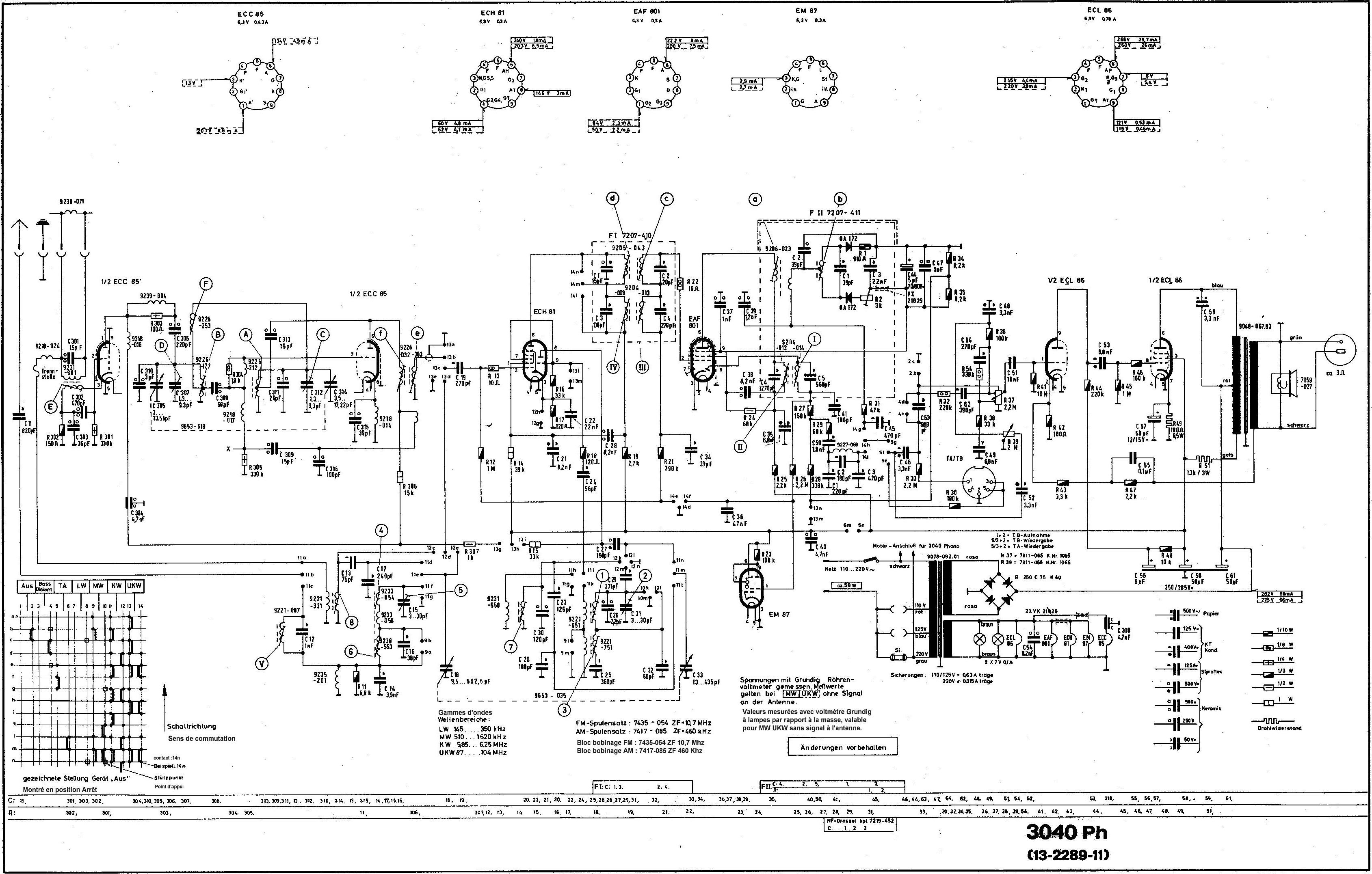

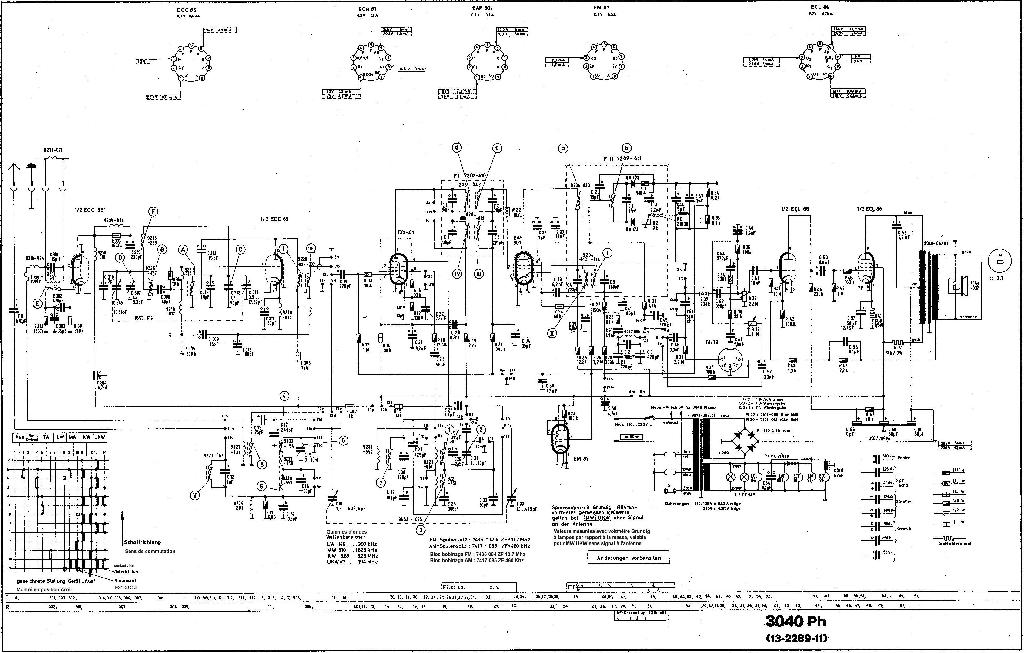

Je vous joins le schema du poste
| |
|
Sujet : Graetz chanson Nouveau | De bthiry Le 17-11-2015 à 17:53 sta |
|
si je comprends bien,
le poste ronflait vous avez changé certains condensateurs et il ronfle toujours autant?
quels condensateurs ont-ils été changés ?
J'ai compris que cela ronfle déjà en position PU, ce qui semble indiquer un problème dans l'étage BF. Pour confirmer, retirez tous les tubes sauf la ECL86, le poste ronfle-t'il encore dans cette configuration?
si certaines liaisons dans l'étage BF se font via un câble blindé, avez-vous vérifié si celui-ci a bien son blindage connecté à la masse ?
Benoît
|
|
Sujet : Graetz chanson Nouveau | De dume1 Le 17-11-2015 à 18:10 sta |
|
Bonsoir
Alors lampes enlevees il ronfle toujours
Les condensateurs changes sont les trois qui se trouvaient dans un tubes alu( 2x50mf et 4mf)
Les cables blindes semblent etre bien a la masse
Il me reste 5 ou 6 condos moutarde a changer
Voila
|
|
Sujet : Graetz chanson Nouveau | De casevech Le 17-11-2015 à 18:18 sta |
|
en principe les condos moutarde sont rarement defectueux,alors faite une chose avec un electrochimique de 16 ou 32mf le mettre en parralelle sur les chimiques de filtrage ,l'un apres l'autre et voir si il y a une difference au point de vue ronflement
|
|
Sujet : Graetz chanson Nouveau | De bthiry Le 17-11-2015 à 18:29 sta |
|
le problème semble bien circonscrit dans la BF.
Avez-vous changé le condensateur C306 50µF 15V qui filtre la tension de polarisation du tube final.
quelles sont les tensions sur les broches 7,8 et 9 de la ECL86 ?
|
|
Sujet : Graetz chanson Nouveau | De dume1 Le 17-11-2015 à 18:54 sta |
|
Non je n'ai pas change le condo... Il est bien caché!
Demain ou apres demain et je vous dis
Bonne soiree
|
|
Sujet : Graetz chanson Nouveau | De dume1 Le 17-11-2015 à 19:55 sta |
|
Question bete que je viens de remarquer: pourquoi sur le schema il y a 2 ecl86??? Je n'en ai qu'une!
|
|
Sujet : Graetz chanson Nouveau | De helico18 Le 17-11-2015 à 20:01 sta |
|
Il n 'y a qu'une ECL86 mais les deux parties de cette lampe sont représentées séparées afin de rendre le schéma plus clair.
|
|
Sujet : Graetz chanson Nouveau | De omale 13 Le 17-11-2015 à 22:26 sta |
|
Re
oui a gauche du schémas la triode de cette ECL86 et a
droite tu a la partie penthode de toujours cette ECL86 ,
ses comme a dit helico pour un lisibilité plus aisée
|
|
Sujet : Graetz chanson Nouveau | De dume1 Le 18-11-2015 à 08:37 sta |
|
ok ce qui m'inquiete c'est que je n'ai pas ce condo de 50µf de 15V!!
|
|
Sujet : Graetz chanson Nouveau | De omale 13 Le 18-11-2015 à 09:33 sta |
|
Re
fait une photo du dessous de bonne qualité
du coté de la 86
|
|
Sujet : Graetz chanson Nouveau | De casevech Le 18-11-2015 à 09:38 sta |
|
pour le condos,tu peut mettre en dépannage a partir de 10mf 15, 25,50mf 15, 25 ,50 ,100v;le principale c'est qu'il soit bon
|
|
Sujet : Graetz chanson Nouveau | De dume1 Le 18-11-2015 à 11:56 sta |
|
je voulais dire qu'il n'y a pas ce condo sur l'appareil!
c'est peut etre ça le probleme!

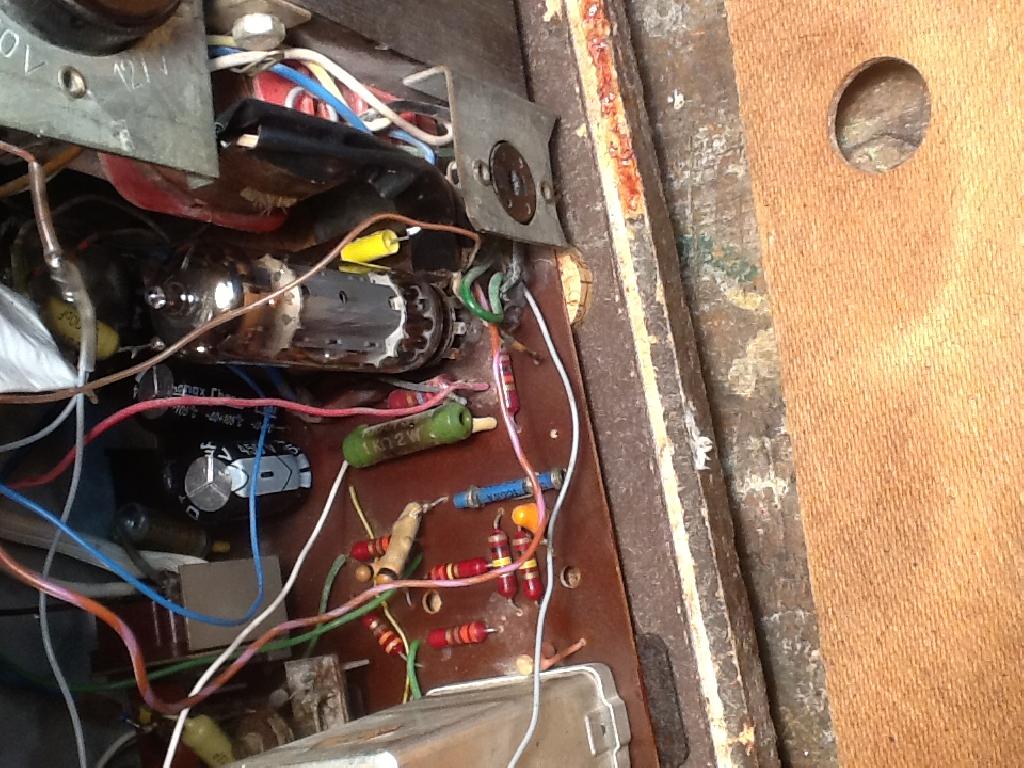

je fais les photos ce soir (en dessous c'est un circuit imprimé)
merci
|
|
Sujet : Graetz chanson Nouveau | De casevech Le 18-11-2015 à 13:44 sta |
|
non cela arrive dans certain appareil meme la final et polarisé par le point millieu HT,donc en premier lieu bien controler les chimiques de filtrage il arrive parfois qu'un chimique trop fort déclanche des ronflements ceci au niveau du départ HT
|
|
Sujet : Graetz chanson Nouveau | De dume1 Le 18-11-2015 à 14:58 sta |
|
et bien ceux ci ont été changés car je croyais que c'était cela au début.
les 2 50µf par des 47 et le 4µf par 4.7 je crois. mais cela n'a rien changé.
|
|
Sujet : Graetz chanson Nouveau | De casevech Le 18-11-2015 à 15:33 sta |
|
sur le shémas il y a bien un condos qui va de la cathode( partit penthode de la ecl86) qui va a la masse( cosse n*7)et la polarisation est de 6,8v,donc si pas de condos un mettre un la valeur n'a pas une grosse importance vu que cela et pour faire un test
|
|
Sujet : Graetz chanson Nouveau | De dume1 Le 18-11-2015 à 15:59 sta |
|
ok et bien j'en mettrai un comme ecrit sur le schema(50µf/15V)
je donne des news ce soir ou demain
merci
|
|
Sujet : Graetz chanson Nouveau | De dume1 Le 18-11-2015 à 18:32 sta |
|
Voila j'en ai mis un de 47mf et 50v ( pas d'autre) et j'ai vite arrete car la resistance de 1k qui etait deja noire s'est mise a fumer!!!!( photo).
Donc suffit pour ce soir...
D'ailleurs ou trouver une resistance de 1k et 2watts?
| |
|
Sujet : Graetz chanson Nouveau | De pointcom Le 18-11-2015 à 18:55 sta |
|
Sur mon GRUNDIG, le condo est de 50µF 15V mais la résistance est de 180 0.5W
On peut trouver des résistances chez FARNELL http://fr.farnell.com/web…
Amicalement
| |
|
Sujet : Graetz chanson Nouveau | De pointcom Le 18-11-2015 à 19:00 sta |
|
J'ai re regardé le schéma, le montage est le même que sur le mien, je verifierais s'il n'y a pas un court circuit entre les broches 7 et 8 de l'ECL86 et si le condo C304 ne fuit pas
|
|
Sujet : Graetz chanson Nouveau | De omale 13 Le 18-11-2015 à 19:15 sta |
|
|
|
Sujet : Graetz chanson Nouveau | De casevech Le 18-11-2015 à 19:17 sta |
|
pour que la resistance chauffe autant il y a un court jus quelque part au niveau de la lampe
|
|
Sujet : Graetz chanson Nouveau | De dume1 Le 18-11-2015 à 19:24 sta |
|
Je vais attendre celle que j'ai commandée, et je vous tiens au courant.
Bonne soiree a tous
|
|
Sujet : Graetz chanson Nouveau | De pointcom Le 18-11-2015 à 19:29 sta |
|
0.33 euro chez Selectronic 0.121 chez Farnell, je n'ai pas le même point de vue
|
|
Sujet : Graetz chanson Nouveau | De omale 13 Le 18-11-2015 à 19:32 sta |
|
Re
1k sur la cathode y pas une erreur et 2 watt
|
|
Sujet : Graetz chanson Nouveau | De pointcom Le 18-11-2015 à 19:44 sta |
|
Sur le schéma elle est sur la G1, sur la cathode elle fait 180 comme sur mon Grundig, par contre à la place de la 1K j'ai 100 K sur le même Grundig
|
|
Sujet : Graetz chanson Nouveau | De omale 13 Le 18-11-2015 à 19:52 sta |
|
re
sur G1 ok mais tout juste 0.5 watt et pas 2
espérant qu'il a placer le condo dans le bon sens
|
|
Sujet : Graetz chanson Nouveau | De sebastien86 Le 18-11-2015 à 19:53 sta |
|
La 1K qui à fumé c'est sur que ce n'est pas la R314 du schéma ? (1k 1,5W)
|
|
Sujet : Graetz chanson Nouveau | De dume1 Le 18-11-2015 à 20:07 sta |
|
C'est ecrit 2watts.
De plus quand on titille la ecl86 ça crepite quand meme..
Condo placé neg a la masse!!

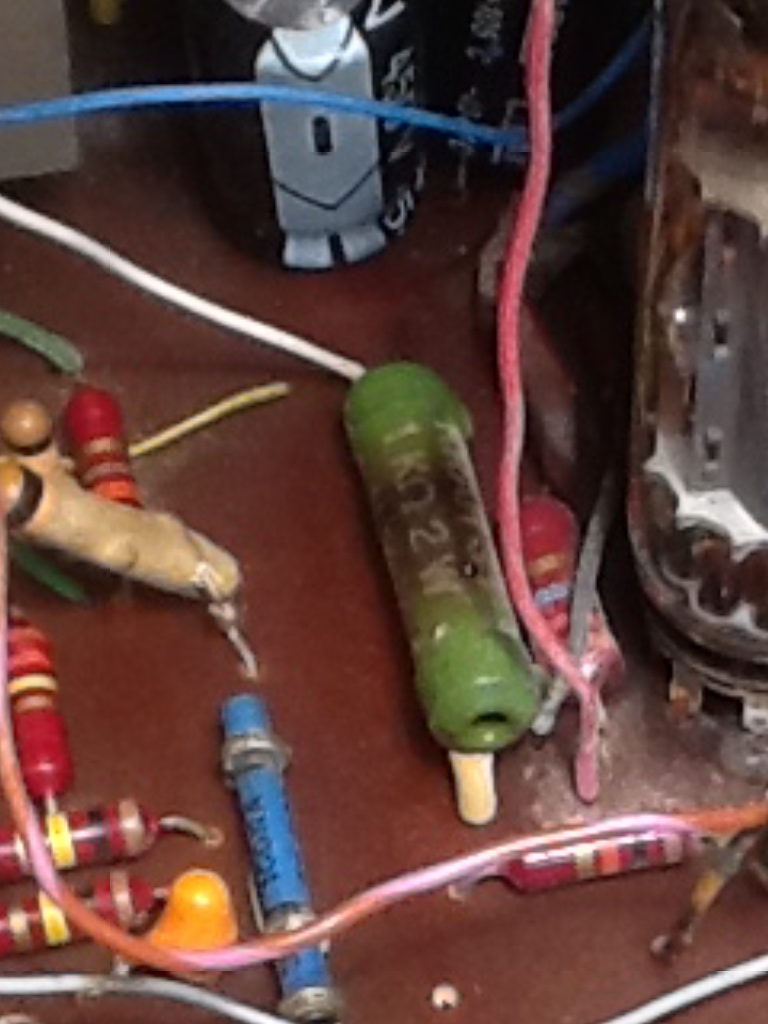

Et il y a bien ecrit 1k et 2 watts!!
|
|
Sujet : Graetz chanson Nouveau | De dume1 Le 18-11-2015 à 20:12 sta |
|
| |
|
Sujet : Graetz chanson Nouveau | De F1ftp ailleur Le 18-11-2015 à 20:58 sta |
|
Ouais,si tu a mis une capa 50volts après cette résistance et la masse pas étonnant que la résistance ce mette a fumer :ht en court circuit
|
|
Sujet : Graetz chanson Nouveau | De dume1 Le 18-11-2015 à 21:24 sta |
|
|
|
Sujet : Graetz chanson Nouveau | De dume1 Le 20-11-2015 à 20:28 sta |
|
Re
Des que je tapote autour de la ecl86... Ca hummmmm
J'attends une autre ecl86......
|
|
Sujet : Graetz chanson Nouveau | De omale 13 Le 20-11-2015 à 20:51 sta |
|
Re
avant de changer la 86 fait un bon nettoyage autour
du support il me semble un peut crado et regarde bien si il n'a
pas charbonnait entre les broches souder au CI,
omale 13
|
|
Sujet : Graetz chanson Nouveau | De bthiry Le 21-11-2015 à 00:31 sta |
|
question toute bête:
les broches de la ecl86 sont-elles propres, ont-elles été nettoyées / grattées ?
comme le fait remarquer omale 13, le circuit semble avoir eu bien chaud en dessous de la ECL86, il est tout noir. Vérifiez qu'il n' a pas brûlé, qu'il ne s'est pas transformé en charbon
et n'est pas devenu conducteur. Vérifiez la continuité des pistes dans cette zone et si toutes broches du support sont bien connectées au circuit imprimé.
Benoît
|
|
Sujet : Graetz chanson Nouveau | De dume1 Le 21-11-2015 à 05:15 sta |
|
|
|
Sujet : Graetz chanson Nouveau | De dume1 Le 23-11-2015 à 08:20 sta |
|
broches nettoyées, continuité circuits verifiée de même que pour les broches. tout est OK
J'attends une resistance pour changement et un ECL86.
Apres...................je continuerai de fouiller si pas d'amelioration
bonne journée
|
|
Sujet : Graetz chanson Nouveau | De dume1 Le 24-11-2015 à 18:59 sta |
|
Bonsoir a tous, finalement il semble que la ecl86 était fatiguée. j'en ai mis une autre et tout baigne. Cependant sur celle que j'ai enlevée il y a des caractères russes........ce n'était peut être pas une ECL86 (je m'était fié au plan)
Enfin merci tout de même et bonne soirée
|
|
Sujet : Graetz chanson Nouveau | De dume1 Le 22-12-2015 à 08:21 sta |
|
bonjour a tous, juste une petite question, le poste marche tres bien cependant en FM le signal s'affaiblit puis revient normal sur 10-15'.
Est-ce un problème de réception ou une autre lampe? a votre avis? (maison ancienne avec murs en mâchefer)
Merci et bonnes fêtes à tous.
|
|
Sujet : Graetz chanson Nouveau | De dume1 Le 14-09-2021 à 17:28 sta |
|
Re bonjour à tous, sur ce poste j’ai un problème de son à savoir que le potentiomètre des fois à zéro ne coupe pas le son. Mais des fois oui. Bref il ne fonctionne pas bien. Pensez vous à un pb du potentiomètre ( sale, etc..,) ou autre composant à regarder. Je me permet de vous demander cela avant de le démonter car un peu touchy le démontage.
Merci de votre retour
|
|
|
