| Sujet : Branchement sortie audio symetrique Nouveau | De GeorgesGiralt Le 14-11-2015 à 18:39 sta |
|
Bonsoir,
J'ai un préampli à tubes (doubles triodes style ECC88) dont les sorties sont doubles :
un connecteur donne +L et Ground, l'autre donne -L et ground. (et pareil pour l'autre canal)
Le circuit étant peint et semble t'il multi couches, relever le schéma n'est pas simple.
Question : Comment dois je brancher les fiches RCA de sorte pour relier la chose à l'ampli ?
D'avance merci pour votre aide.
P.S. : 1) il semble que le tube de sortie n'ai pas le même plan de masse que ses frères.
2) chaque ''point chaud'' passe au travers d'un condensateur de 2,2 µF.
|
|
| Sujet : Branchement sortie audio symetrique Nouveau | De dede2000 Le 14-11-2015 à 18:43 sta |
|
l’âme de la RCA sur +L et le -L et le blindage de la RCA a la masse!
|
|
| Sujet : Branchement sortie audio symetrique Nouveau | De grognon27 Le 14-11-2015 à 19:12 sta |
|
Bonsoir
Mmmh ! Je brancherai uniquement sur +L et GND. Nous pouvons aussi brancher sur -L et GND pour des problèmes de phase des signaux si nécessaire. N'ayant pas le schéma, il est difficile d'en dire plus (utilisation d'un Balun par exemple).
Bon courage.
|
|
| Sujet : Branchement sortie audio symetrique Nouveau | De Jean-Luc BEULAYGUE Le 14-11-2015 à 19:24 sta |
|
bonsoir
entrée symétrique fiche ''CANON'' en principe, stupidité idiofilique, mais si cela
peut leur faire plaisir.
branchement comme le dit Dédé, L+ masse ou L- masse, kif kif le canal droit.
|
|
| Sujet : Branchement sortie audio symetrique Nouveau | De dede2000 Le 14-11-2015 à 19:39 sta |
|
Ces entrées sorties symétriques sont normalement utilisée en sonorisation pour s’affranchir des retours de masses et diverses inductions parasites sur les lignes BF, des foi longues sur certaines scènes!
Cela a été récupéré par les idiophiles pour relier leur platine cd en marbre a 48000 !!!
Conneries!
Mais c'est sur ça permet de vendre des cordons BF a 400 au lieu d’utilisé le bon vieux cordon cinch a 0.03 cents!
Chaque un prend son plaisir ou il peu, et met son fric ou il veut!
Mais perso je préfère d’autres usages que l’achat de matos inutile!
Ça doit faire maintenant 30 ans que je suis dans la sono je pense savoir comment faire une installation!
|
|
| Sujet : Branchement sortie audio symetrique Nouveau | De pointcom Le 14-11-2015 à 20:23 sta |
|
Je ne comprends pas vos remarques, le mode symétrique est un mode de transmission éprouvé et qui donne toujours de bon résultats. Il est toujours utilisé sur la connexion d'une platine vinyle , le branchement est particulier.
Dede 2000 je serais très étonné que les micros ne soient pas dans ce mode, toutes les tables de mixage que je connais sont équipées de prises XLR 3 contacts.
Je pense qu'il y a confusion
|
|
| Sujet : Branchement sortie audio symetrique Nouveau | De dede2000 Le 14-11-2015 à 20:39 sta |
|
Je disait simplement que c'est totalement inutile dans une utilisation domestique!
Dans le domaine pro cela ce justifie totalement (il faut que ça marche) et les conditions ne sont pas aussi idéales que dans une habitation lambda, sur une scène avec des lignes a haute énergie a proximité (éclairage scénique) et autre joyeusetés!
|
|
| Sujet : Branchement sortie audio symetrique Nouveau | De Jean-Luc BEULAYGUE Le 14-11-2015 à 20:55 sta |
|
entièrement d'accord avec Dédé
|
|
| Sujet : Branchement sortie audio symetrique Nouveau | De dede2000 Le 14-11-2015 à 20:59 sta |
|
Quand a la platine vinyle c'est asymétrique, et pour les micros également au niveau de l’élément capteur (cellule phono, ou micro)!
Ce n'est que au niveau de la sortie du pré ampli RIAA ou du pré ampli Micro que l'on travail en symétrique encore une foi pour s'affranchir des perturbations externe inductions ou boucles de masse.
Cela permet d'utiliser des longueurs de câble importante pour le cas des micros pro le pré ampli est a l’intérieur du boitier micro (utilisation d'une télé-alimentation fantôme pour l'alim du pré ampli).
|
|
| Sujet : Branchement sortie audio symetrique Nouveau | De pointcom Le 14-11-2015 à 21:26 sta |
|
Pas d'accord, regarde bien, la platine vinyle est en symétrique (pour celle qui ont une cellule magnétique)

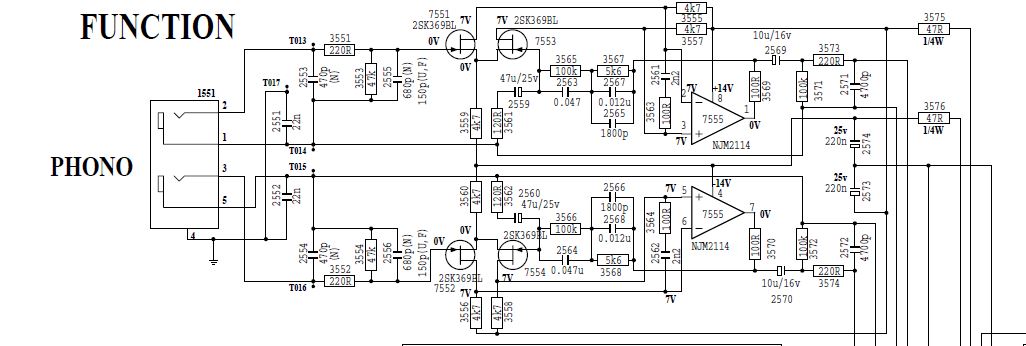

Il y a 2 cordons Cinch qui véhiculent +L et -L ainsi que +R et -R, la masse et transportée par un fil indépendant. la masse est isolée sur ces entrées ce n'était pas le cas avant et en particulier sur les prises DIN. Voir extrait du schéma de mon Marantz
Le cas du symétrique après le pré ampli RIAA n'est utilisé qu'en sono chez soi le raccordement est du type indiqué ci dessus, le pré ampli RIAA est incorporé dans l'ampli et non dans la platine
Pour les micros, il y a plein de type différents et chaque micro à un mode de raccordement
| |
|
| Sujet : Branchement sortie audio symetrique Nouveau | De dede2000 Le 15-11-2015 à 08:43 sta |
|
Le montage que vous montré s'appelle un pré pré!
c'est pour des cellules a bobines mobile cas particulier encore de l'idiophilie! Le niveau de signal étant très faible (par rapport a leur homologue aiment mobile) dans ce cas on utilise un pré pré ampli c'est un cas particulier qui est très peut utiliser dans le monde normal je vais dire!
la plupart des phono utilisés encore de nos jour en sono utilisent des cellules a aimant mobile!
Encore une foi les micros sont en asymétrique les micro XLR que vous cité sont des micros standard que l'on utilise en mettant 2 bornes de la XLR a la masse et le point chaud!
Cette différenciation du point froid s'utilise en cas de boucle de masse (masse mécanique isole de la masse électrique) la plupart du temps on ne s'en sert pas et donc on connecte le point froid et la masse.
Encore une foi INUTILE dans la maison de monsieur tout le monde!
|
|
| Sujet : Branchement sortie audio symetrique Nouveau | De GeorgesGiralt Le 15-11-2015 à 08:52 sta |
|
Bonjour,
OK, la symétrie n'est pas utile dans ma maison. En tout cas elle m'emm...
Le circuit ne comporte aucun Balun. Condos et résistances seulement.
Mais je branche comment ?
Comme ma platine vinyl ? avec masse extérieure ? (+L au centre, -L sur la ''masse'' et fil de masse en plus) ou +L sur âme, -L sur ''masse'' et masse reliée sur masse ? Dans ce dernier cas, est ce que je ne risque pas de boucle de masse ? Et/ou de ronflette ?
T'ain d'idiophiles !
|
|
| Sujet : Branchement sortie audio symetrique Nouveau | De dede2000 Le 15-11-2015 à 08:58 sta |
|
Vous faite comme j'ai dit ne vous occuper pas des ''e*******s de mouches''
+L ame de la cinch
-L et GND blindage de la cinh
partie +R -R idem.
|
|
| Sujet : Branchement sortie audio symetrique Nouveau | De pointcom Le 15-11-2015 à 09:12 sta |
|
Dédé 2000, il faut arrêter de dire n'importe quoi, les montages symétrique ont été créer pour éviter les perturbations sur les câbles de grande longueur mais aussi en télécommunication sur des liaisons spécialisées.
La seule chose qui est vrai dans vos propos c'est qu'on a pas normalement besoin chez soi.
Regardez  http://www.sonelec-musiqu… , sur le même site, il y a le schéma pour faire un symétriseur.
Il suffit de regarder n'importe quel schéma de table de mixage pour vérifier mes propos et je maintien pour les platines vinyles, c'est une cellule normale (magnétique) et de ce fait il n' y a aucun ronflement.
A+
|
|
| Sujet : Branchement sortie audio symetrique Nouveau | De pointcom Le 15-11-2015 à 09:22 sta |
|
|
|
| Sujet : Branchement sortie audio symetrique Nouveau | De pointcom Le 15-11-2015 à 09:28 sta |
|
|
|
| Sujet : Branchement sortie audio symetrique Nouveau | De pointcom Le 15-11-2015 à 09:32 sta |
|
|
|
| Sujet : Branchement sortie audio symetrique Nouveau | De Jean-Luc BEULAYGUE Le 15-11-2015 à 12:40 sta |
|
bonjour
à la base le signal est toujours asymétrique, la conversion en symétrique, comme vous l'explique Dédé est uniquement pour le transport du signal avec des câbles longs (cas de la sonorisation) il n'y a aucune utilité, a part se créer des complications, à utiliser des signaux symétriques.
les sites que vous cité sont des sites idiophiles n'ayant que des connaissances ésotériques de la technique.
mais enfin, le temps ne fait rien à l'affaire......
|
|
| Sujet : Branchement sortie audio symetrique Nouveau | De pointcom Le 15-11-2015 à 13:03 sta |
|
Jean Luc, il serait bon de lire correctement les documents, quand vous dites qu'il n'y a aucune utilité c'est que vous n'avez rien compris. Le but du symétrique qui est est en opposition de phase est de limiter voire annuler les parasites ou plus communément ronflette. C'est la base de la transmission utilisée aussi en RS 422 et RS 425.
Je défi qui conque de faire de la sono avec un jeu d'orgue pour la lumière de ne pas avoir de ronflette si le mode symétrique ou numérique n'est pas utilisé.
Ne confondez pas idiophiles qui impose des connexions en or des lampes de telle marque etc et les bases de la technique pour les connexions
Cordialement
|
|
| Sujet : Branchement sortie audio symetrique Nouveau | De Hyperman75 Le 15-11-2015 à 13:28 sta |
|
Bonjour
N'oubliez pas que cela ne marche que si les structures d'entrées et de sorties des amplis sont différentielles, ce qui est rarement le cas dees matériels ''grand public''.
jacques
|
|
| Sujet : Branchement sortie audio symetrique Nouveau | De pointcom Le 15-11-2015 à 13:46 sta |
|
Bien sur, mais c'est l'objet du message de Georges
|
|
| Sujet : Branchement sortie audio symetrique Nouveau | De dede2000 Le 15-11-2015 à 14:38 sta |
|
Comme disait mon grand père dans ces cas la il faut ''laisser pisser le mérinos'' !
Autrement dit faut pas moufter!
Car si tu répond ça s’arrête plus! comme disais ''Audiard''!
|
|
| Sujet : Branchement sortie audio symetrique Nouveau | De Jean-Luc BEULAYGUE Le 15-11-2015 à 19:16 sta |
|
Re
encore d'accord avec Dédé
|
|
| Sujet : Branchement sortie audio symetrique Nouveau | De Hyperman75 Le 15-11-2015 à 19:28 sta |
|
Oui Pointcom, j'avais bien compris pour la sortie ampli mais l'ampli suivant n'est pas symétrique donc il n'y a pas de questions à se poser : la seule solution est bien de passer par une petite transformation comme proposée plus haut (ramener l'un des points chauds, le + ou le - à la masse), quelques soient les avantages du mode symétrique dans le domaine de la sono.
|
|
| Sujet : Branchement sortie audio symetrique Nouveau | De BRT95 Le 15-11-2015 à 21:47 sta |
|
Slt.
En pro (ORTF....ou ce qu'il en reste) tous les micros sont en symetrique.Pour les équipements l'entrée et la sortie se faisaient sur transfo.Maintenant ce sont des entées et
sorties en ''symétrie électronique''.L' XLR3 :1=masse,2=pt chaud,3=pt froid.On réuni 1 et 3
au plus près de l'entrée si l'on veut dés-symétriser. Si non gare aux ronflettes ou parasites
en tous genres!!
|
|
| Sujet : Branchement sortie audio symetrique Nouveau | De Marcel Bourguinet Le 15-11-2015 à 22:45 sta |
|
+1
C'est le cas dans dans toute les tv et radio digne de ce nom.
|
|
|
