Sujet : philips 522A Nouveau | De youyoute Le 08-03-2016 à 19:01 sta |
|
Bonsoir à tous .
Je viens d'acquerir un PHILIPS 522A et j'ai commencé a changer les condensateurs qui sont pour la plus part SEC , fuyant ( naze ) . Cependant j'ai un souci avec un cylindre avec un teton fileté sur le dessus .Il se situe entre le transfo et les 2 condensateurs de 32 microfarads . Ce boitier n'est plus relier au circuit !!Les 3 cosses sont nues . Qui pourrait me dire ce que c'est ? et par quoi le remplacer et m'indiquer les connexions ou il se raccorde .MERCI d'avance .Stéphane
|
|
Sujet : philips 522A Nouveau | De michel 87 Le 08-03-2016 à 19:20 sta |
|
Bonsoir,
Une photo serait plus éloquente qu'une description aussi détaillée qu'elle soit
|
|
Sujet : philips 522A Nouveau | De youyoute Le 08-03-2016 à 20:52 sta |
|

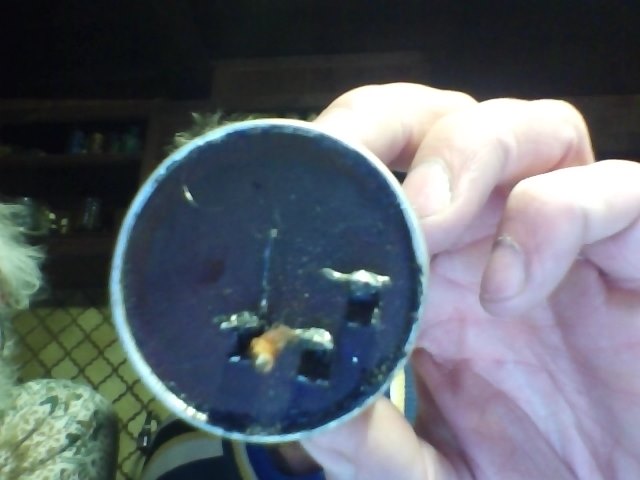

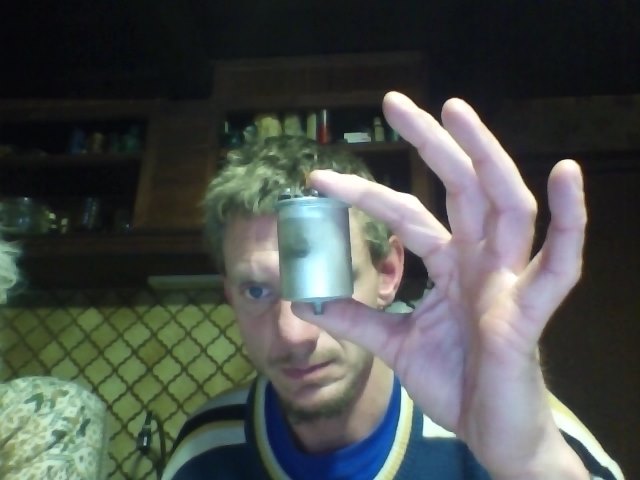

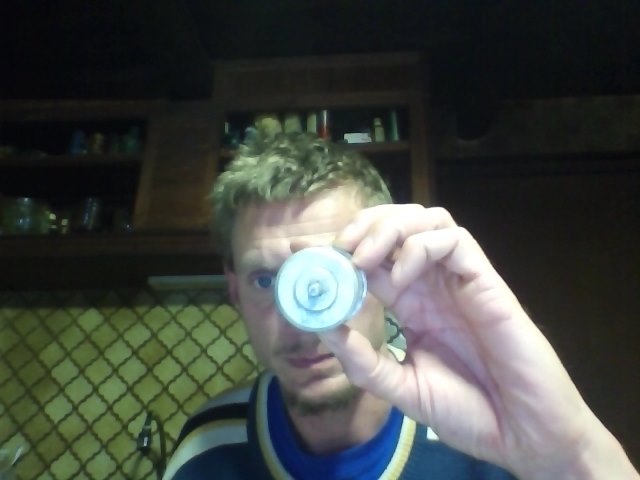

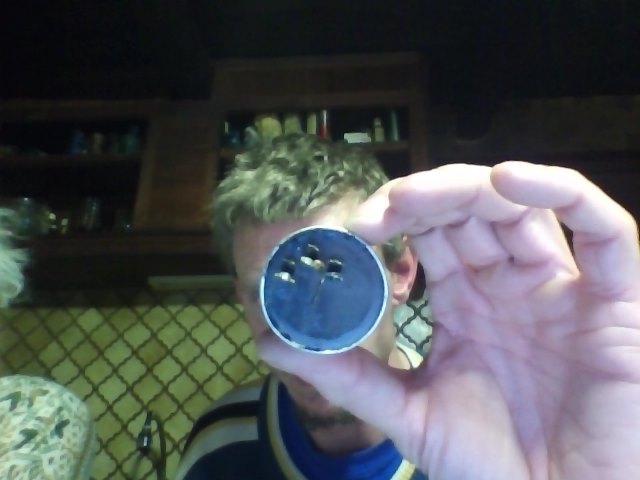

Voici les quelques photos que j'ai pu prendre avec la webcam aprés l'avoir sorti du chassis ( une collerette avec 2 vis le maintenait sur le chassis ) .bonne soirée
| |
|
Sujet : philips 522A Nouveau | De michel 87 Le 08-03-2016 à 20:57 sta |
|
Cela ressemble à un condensateur, peut-être un chimique.
Il n'y aucune inscription sur le pourtour ?
|
|
Sujet : philips 522A Nouveau | De Dominique Le 08-03-2016 à 21:25 sta |
|
Oui c'est un condensateur.
On le trouve sur les châssis du Radiola 560A qui doit être très proche du Philips 522A.
Voir photos ici : http://vieux.postes.pages…
Dominique
|
|
Sujet : philips 522A Nouveau | De youyoute Le 08-03-2016 à 22:37 sta |
|
Un grand merci à vous tous , en particulier à DOMINIQUE pour la photo du dessous du chassis .Mais esce qui aurait une personne tres sympathique qui pourrait me fournir une photo Zoom de plus pres pour ce condensateur afin de voir correctement son branchement car maintenant que tout les autres condensateurs ,ce serait dommage que cette vieille radio ne reparle pas .Et vu que c'est un condensateur quel en est sa ou ses capacitées .vu qu'il n'y a aucune inscription de détail juste 44.4 .J'aimerais le sauver surtout que la caisse est impeccable ainsi que le chassis . Cordialement Stéphane .
|
|
Sujet : philips 522A Nouveau | De bthiry Le 08-03-2016 à 23:33 sta |
|
| |
|
Sujet : philips 522A Nouveau | De HLJ Le 09-03-2016 à 00:09 sta |
|
Bonsoir,
Le condensateur que nous montre youyoute n'est pas un condensateur électrolytique original de ce poste Philips 522A, cela ressemble plutôt à un condensateur de démarrage pour moteur qui n'a rien à faire dans ce poste.
Le fait qu'il ne soit pas connecté est aussi bizarre ?
Je pense qu'il n'a pas sa place dans ce poste, la vue du châssis postée par bthiry ci-dessus si on prend la version HD et le zoom ne montre pas un tel composant.
Meilleures salutations.
HLJ
|
|
Sujet : philips 522A Nouveau | De F6FLC Le 09-03-2016 à 02:12 sta |
|
Bonjour,

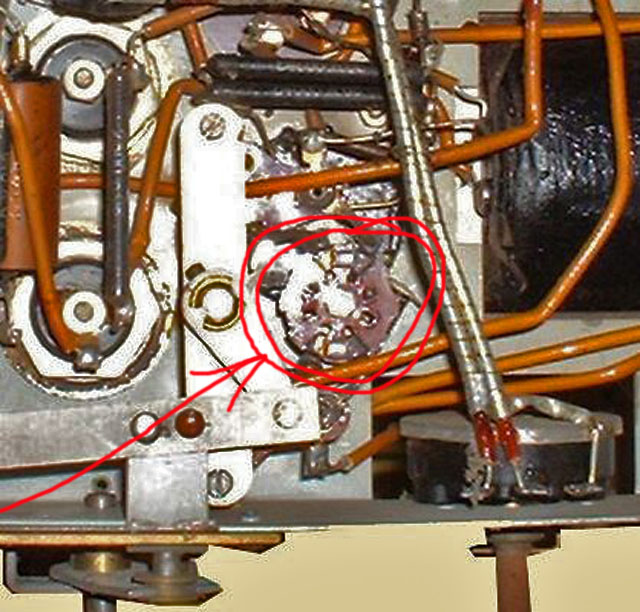

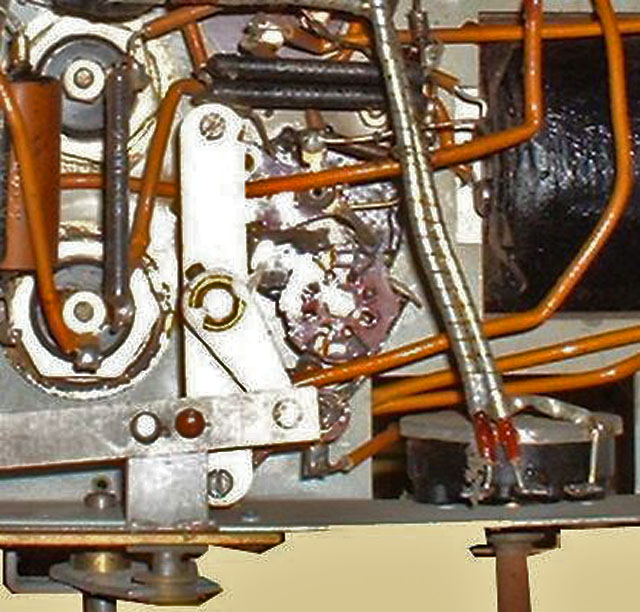

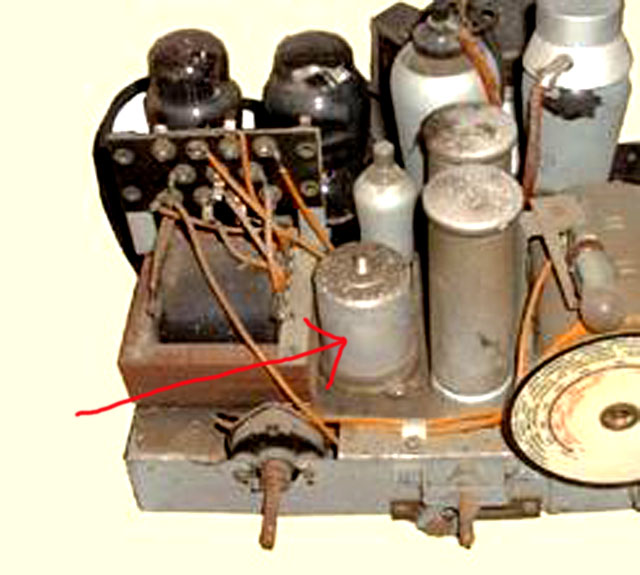

apparemment c'est celui de cette première photo
mais vu de dessous sur cette deuxième photo, ça correspond à un support en bakélite à 8 trous
bizarroïde
qu'est-ce qu'on voit à cet emplacement lorsque ce condo est retiré ?
Michel...
| |
|
Sujet : philips 522A Nouveau | De F6FLC Le 09-03-2016 à 02:14 sta |
|
Est-ce que ses broches rentrent dans ce support supposé ?
Michel...
|
|
Sujet : philips 522A Nouveau | De jcj Le 09-03-2016 à 07:13 sta |
|
Bonjour,

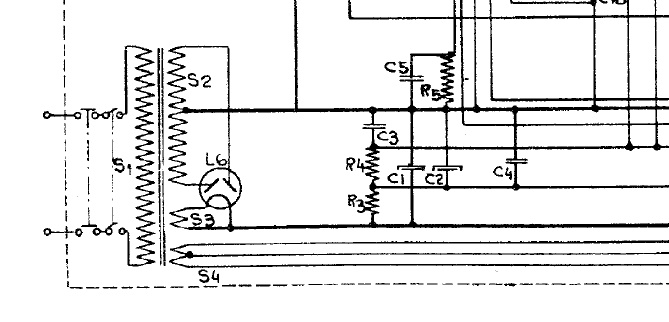

Ce sont les condensateurs C3 (0,5µF) et C4(1µF) du schéma ->
Ce boitier asses bizarre est bien celui d'origine sur la série des postes 510A, 522A,...
| |
|
Sujet : philips 522A Nouveau | De Pierre Cornic Le 09-03-2016 à 09:51 sta |
|
Bonjour,

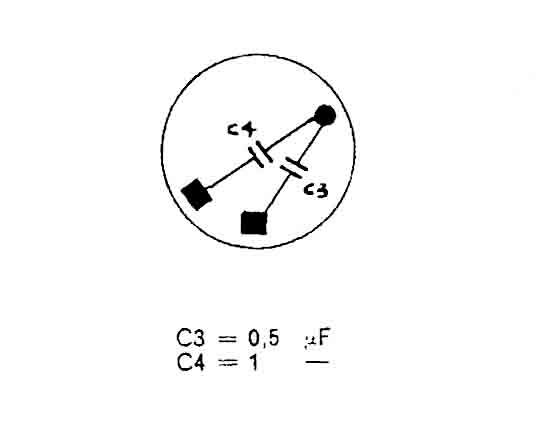

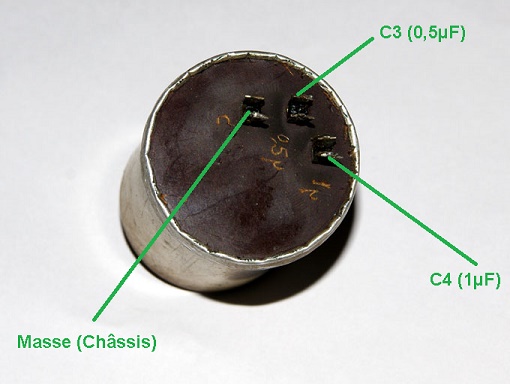

Ci joint, le brochage de ce bloc de condensateurs, brochage que j'avais trouvé sur le NET lors de ma restauration d'un 510A et 525A.
Cordialement.
| |
|
Sujet : philips 522A Nouveau | De Jean-Marc Le 09-03-2016 à 10:05 sta |
|
Bonjour,
Si ce condensateur n'est plus relié, n'aurait-il pas déjà été remplacé ? C'est ce qu'il faut regarder en priorité.
A+
|
|
Sujet : philips 522A Nouveau | De Dominique ( en vadrouille ) Le 09-03-2016 à 10:48 sta |
|
Je confirme, ce type de condensateur double est bien présent ( et d'origine ) sur les modèles Philips et Radiola cités plus haut.
Dominique.
|
|
Sujet : philips 522A Nouveau | De F6FLC Le 09-03-2016 à 12:20 sta |
|
Bonjour,

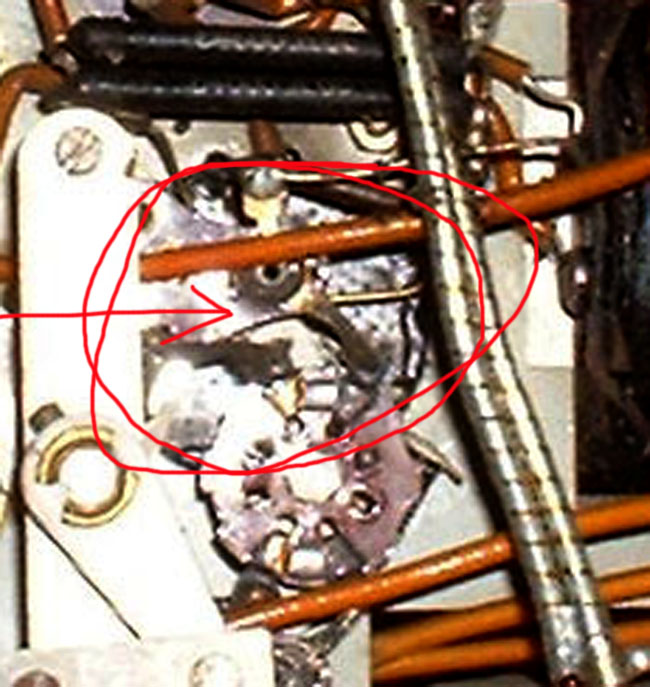

c'est quoi, ça qui correspond à son emplacement ?
Michel...
| |
|
Sujet : philips 522A Nouveau | De F6FLC Le 09-03-2016 à 12:24 sta |
|
| |
|
Sujet : philips 522A Nouveau | De jcj Le 09-03-2016 à 12:31 sta |
|

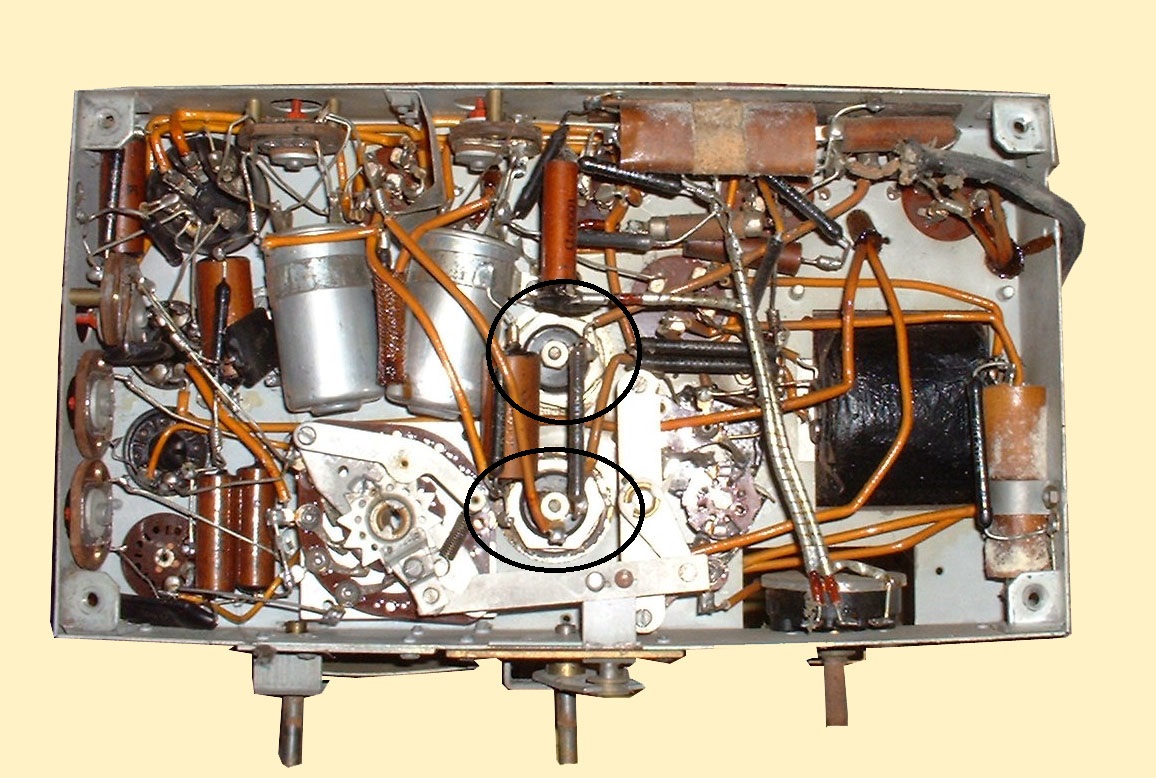

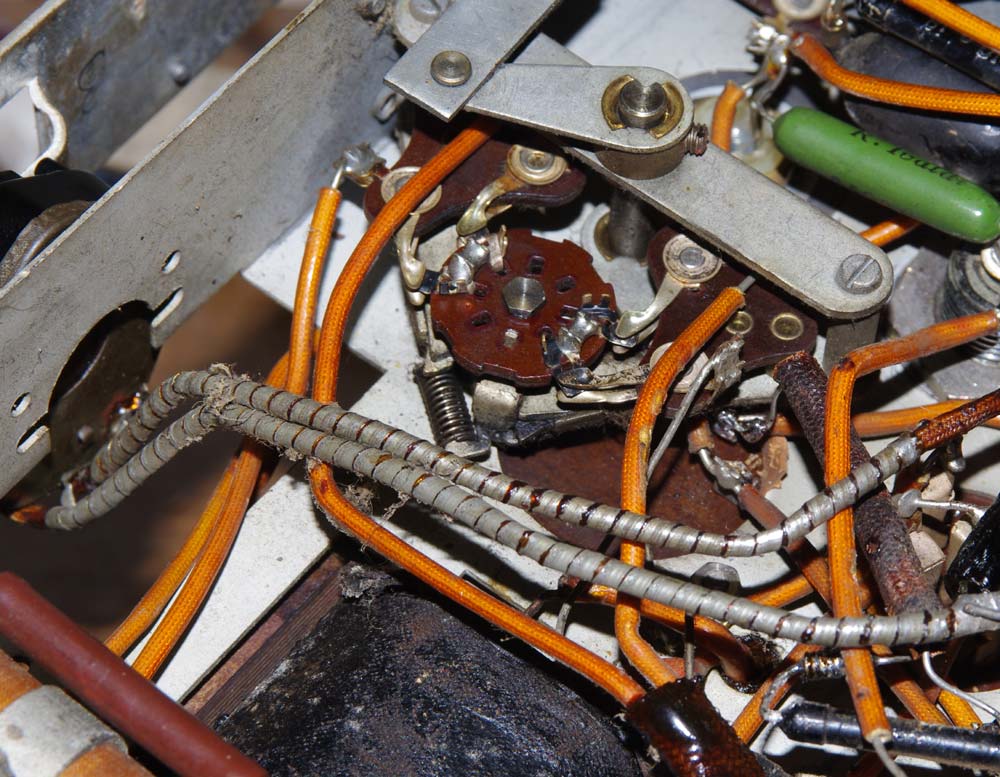

C'est l'interrupteur du secteur avec derrière les susdits condensateurs ->
| |
|
Sujet : philips 522A Nouveau | De jcj Le 09-03-2016 à 13:20 sta |
|

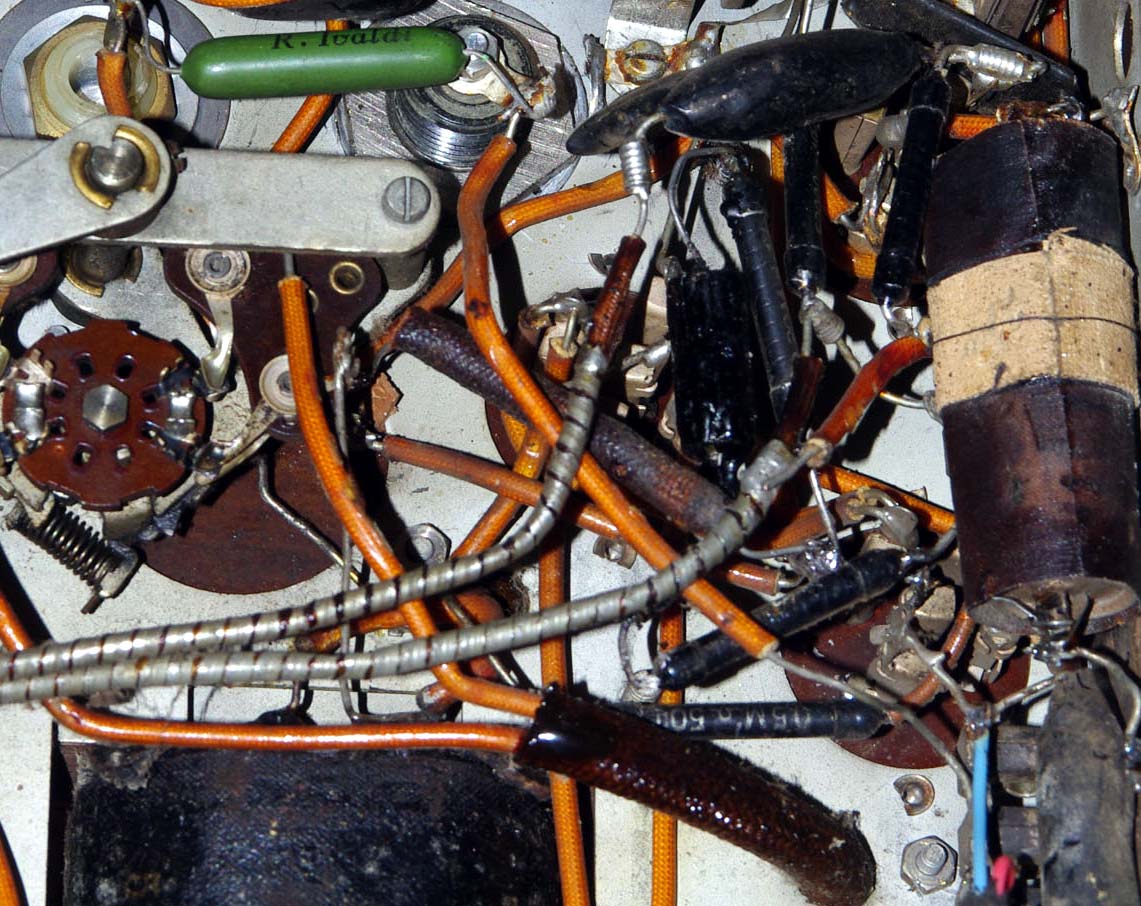

Une photo un peu plus détaillée de lieux ->
Un beau sac de nœuds à la Philips
| |
|
Sujet : philips 522A Nouveau | De michel 87 Le 09-03-2016 à 13:44 sta |
|
Bonjour,
'' Un beau sac de nœuds à la Philips '', c'est un pléonasme
|
|
Sujet : philips 522A Nouveau | De F6FLC Le 09-03-2016 à 16:21 sta |
|
Bonjour,
ah oui, le condo en question est sous la plaque de bakélite qui est sous l'interrupteur
j'ai souffert 18 ans en SAV Philips ![](s10.gif)
Michel...
|
|
Sujet : philips 522A Nouveau | De XYZ du 56 Le 09-03-2016 à 17:48 sta |
|
18 ans... faut être maso!!!
Perso, j'ai fait 4 ans chez un revendeur multimarques: ça permettait, de temps à autres, de... décompresser.
De temps en temps, nous pouvions dire: ''Chouette, il y a encore du Philips en panne, et c'est plus sûr: nous allons nous régaler et les 4 technicos de la Sté en chi....!
|
|
Sujet : philips 522A Nouveau | De F6FLC Le 09-03-2016 à 17:55 sta |
|
Bonjour,
oui, de 1963 à 1981
je suis entré dans ce magasin Philips grâce au fils de mon futur patron qui était en classe avec moi
et avant j'étais aussi un client pour les pièces détachées pour mes bidouillages
ensuite le reste à mon compte
Michel...
|
|
Sujet : philips 522A Nouveau | De youyoute Le 09-03-2016 à 18:21 sta |
|
Une question à JCJ ; si il a travaillé 18 ans chez Philips , il pourra me dire ou je raccorde le 0.5 µf et le 1 µf , ainsi que la masse . Pour info à Jean Marc , il n'ya pas d'autres condensateurs de remplacements , vu que j'ai déja changé tout les autres . Je suis novice en la matiére et je ne veux faire aucune bétise qui serait fatale pour ce montage et je n'y tiens pas .
|
|
Sujet : philips 522A Nouveau | De youyoute Le 09-03-2016 à 18:28 sta |
|
Une autre remarque à JCJ ; sur son message de ce jour à 07hr13 , j'ai regardé le schéma par rapport au montage de ma tsf ; les 2 résistances de 64000 ohm sont en parralélles alors que sur le schéma ces résistances sont en série !! Ya t'il une différence pour le 522A et pour le modéle dont provient ce schéma ?
|
|
Sujet : philips 522A Nouveau | De Dominique Le 09-03-2016 à 18:38 sta |
|
Je déconne complètement. ![](s13.gif)
De mémoire je m'étais fixé sur le 521A ( poste beaucoup plus petit que le 522A ).
Enfin, le condensateur décrit plus haut est bien un modèle d'origine dans le poste.
Voir la pièce jointe qui vous sera sûrement utile...
Dominique
| |
|
Sujet : philips 522A Nouveau | De youyoute Le 09-03-2016 à 18:51 sta |
|
Mais non DOMINIQUE , vous ne déconnez pas , avec une marque comme PHILIPS , il ya du avoir une multitude de modéle , de quoi vite fait se gratter la tete ; dommage que la vue du dessous du chassis sur la fiche numero 10 , le cablage ne soit pas éxistant !!!! , Le schéma pour moi est un peu comme se retrouver au milieu de l'océan sans repére !!!! (car je vais bientot avoir l'age de cette TSF ). Seriez vous aimable de me renvoyer cette fiche 10 avec au moins le cablage de ces 2 condensateurs , en me traçant les points de connexions . Je vous en remercie d'avance ; cordialement .
|
|
Sujet : philips 522A Nouveau | De jcj Le 09-03-2016 à 19:09 sta |
|
18 ans chez Philips : c'est ''XYZ''.
Les photos que j'ai donné sont celles d'un châssis de poste 510A, mais il est pratiquement identique au 522A.
Difficile de voir comment sont réalisées les connexions ->
Il vaut mieux se fier au schéma, mais vérifiez d'abord si les condensateurs C3 et C4 ne sont pas HS. Il se peut qu'ils aient été dessoudés au cause d'un défaut.
| |
|
Sujet : philips 522A Nouveau | De youyoute Le 09-03-2016 à 19:18 sta |
|
Je viens de regarder le schema du 510A que j'ai trouvé sur le net ; il y a une résistance de 2500 ohm qui n'est pas existante sur mon chassis ; pour ce qui concerne C3 et C4 ils sont tout les 2 HS .
|
|
Sujet : philips 522A Nouveau | De HLJ Le 09-03-2016 à 19:42 sta |
|
Bonsoir,
Voici un lien vers la doc technique complète du 521A qui possède le même châssis, numérisée en top qualité par mes soins il y a une dizaine d'années : http://www.doctsf.com/doc…

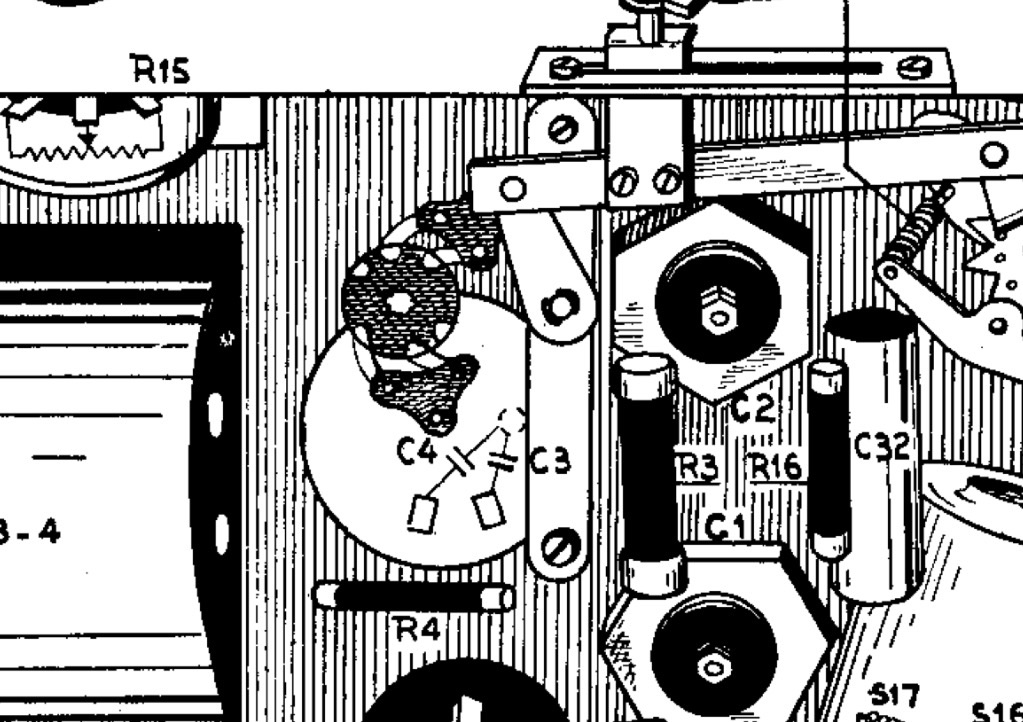

La photo en zoom ci-contre en est tirée et montre le fameux condensateur.
Meilleures salutations.
HLJ
| |
|
Sujet : philips 522A Nouveau | De jcj Le 09-03-2016 à 19:55 sta |
|
''Je viens de regarder le schema du 510A que j'ai trouvé sur le net ; il y a une résistance de 2500 ohm qui n'est pas existante sur mon chassis''
Exact, il y a quelques variantes entre le 510 et le 522.
- Résistance R3 supprimée sur le 522, mais self de filtrage en plus.
- Réglage de tonalité.
|
|
Sujet : philips 522A Nouveau | De HLJ Le 09-03-2016 à 20:25 sta |
|
Oui jean-Caude, mais sur le 521A, il y a la R3 résistance de filtrage de 2500 et pas de self, je viens de mettte la doc de service en lien ci-dessus.
HLJ
|
|
Sujet : philips 522A Nouveau | De F6FLC Le 09-03-2016 à 23:52 sta |
|
Bonjour,
j'ai commencé en 1963 à 18 ans, ça fait un moment, je crois que j'ai oublié pas mal de choses !
et on ne faisait plus beaucoup de genre d'appareils qui étaient déjà des antiquités, ou exceptionnellement
Michel...
|
|
Sujet : philips 522A Nouveau | De jcj Le 10-03-2016 à 07:28 sta |
|

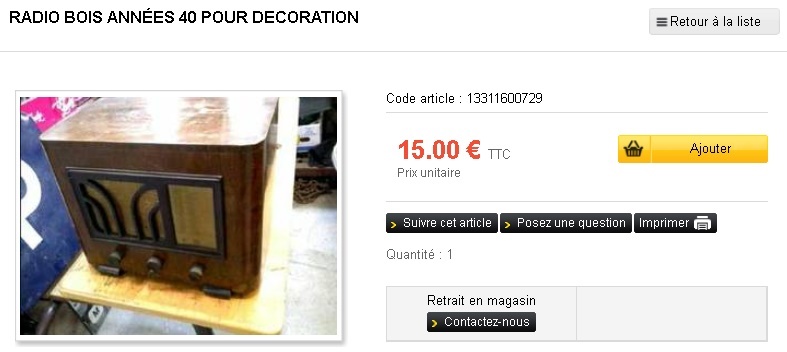

Actuellement les postes avec ce châssis, ne sont même plus des antiquités, ce sont des ''encombrants'' bons pour la décharge ->
Cela fait plusieurs semaine que personne n'en veut à 15 Euros alors qu'il est complet et en bon état. Peut être que je finirais par le prendre à mon prochain passage au Troc-de-l'ile d'Albi...
Décidément la TSF ne vaut plus rien
| |
|
Sujet : philips 522A Nouveau | De Pierre Cornic Le 10-03-2016 à 09:52 sta |
|

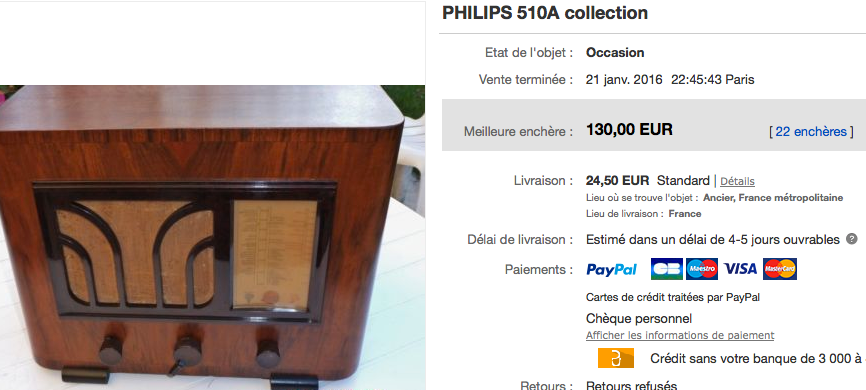

Il faut en profiter vu le prix atteint sur la baie en janvier
| |
|
Sujet : philips 522A Nouveau | De jcj Le 10-03-2016 à 10:33 sta |
|
Je viens de revoir ce 510. Depuis le temps qu'il est là, il a été ''canibalisé'' : carton arrière coupé et on à piqué la moitié des lampes
|
|
Sujet : philips 522A Nouveau | De youyoute Le 10-03-2016 à 19:40 sta |
|
Bonsoir , Esce que un membre aurait dans un coin un chassis complet du 522A qui me créer quelque soucis , comme ça je pourrais le comparer avec le mien .Merci d'avance a vous tous .Cordialement
|
|
Sujet : philips 522A Nouveau | De la mouche Le 30-04-2016 à 17:29 sta |
|
bonjour jcj,
je suis d'accord avec vous.
Le jour c'est vrai je ne reçois plus rien. Le poste capte, c'est très faible.
J'ai acquis un radiola 562a équivalent au 522a; les 2 condos d'alim- n'ont presque pas bougé depuis 1934. ![](s0.gif)
Je ne reçois rien non plus. mais c'est votre poste, déniché je ne sais où et restauré avec ''Amur''.
Pour savoir s'il reçoit des Emissions radio, allumez-le le soir durant la nuit noir.
Vous recevez des émissions que vous entendiez lors d'un passé pas aussi lointain. je l'ai entendu dire![](s9.gif)
Je fais le teste ce soir. Et on en reparle dac'o'dac
amicalement la mouche
|
|
|
