| Sujet : testeur capacités Nouveau | De bocq 18 Le 07-05-2016 à 19:29 sta |
|
Bonjour à tous
Il y a quelque temps, un radio fil a réalisé un « mesureur » de fuites pour les capacités

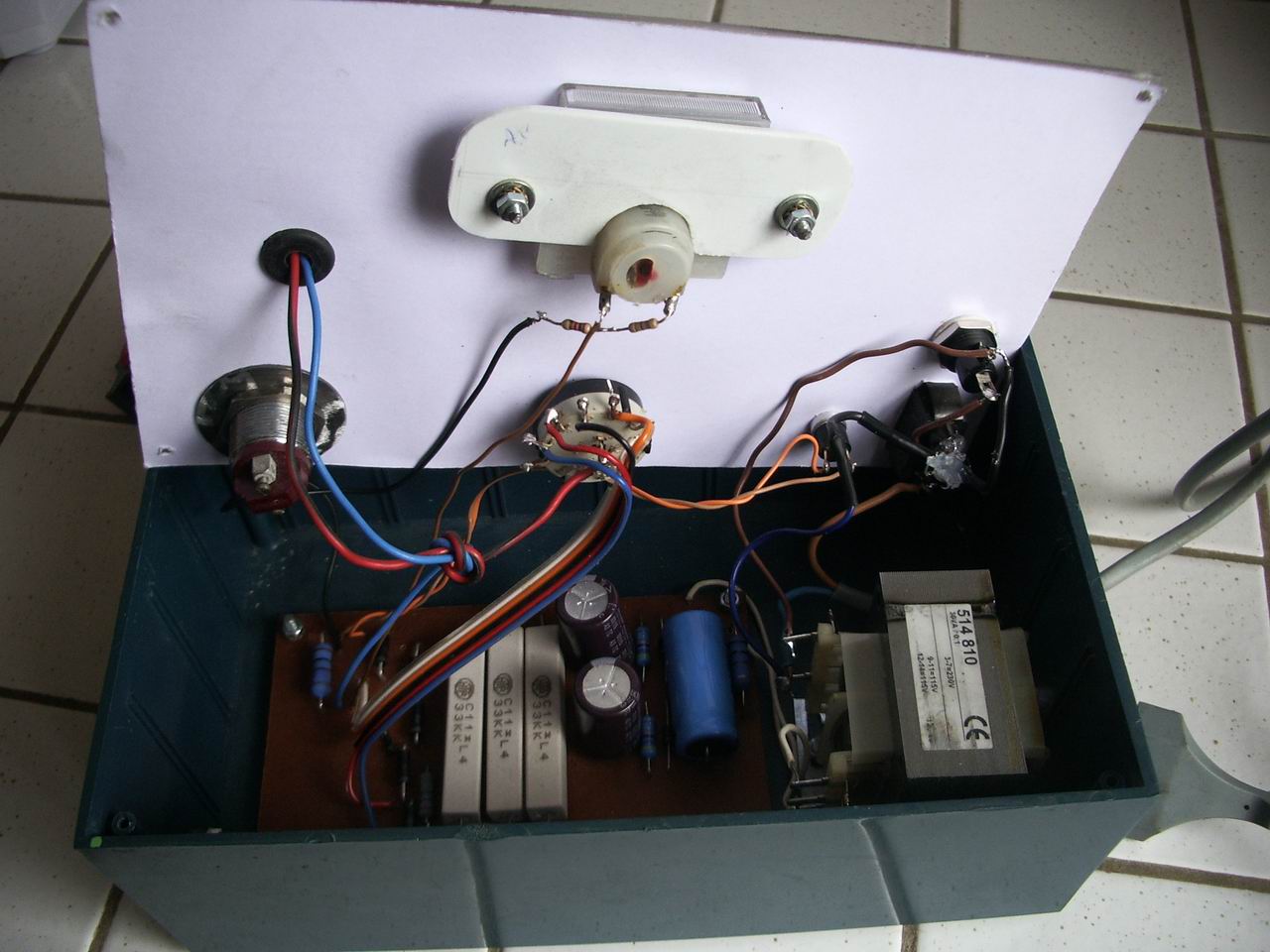

J’ai repris le schéma en apportant une modification pour assurer plus de sécurité. Il s’agit de deux interrupteurs poussoir placés sur chaque fil de sortie pour que le courant passe il faut donc appuyer sur chaque bouton (avec la main ou le pouce) J’ai largement puisé dans mes réserves aussi il y a quelques dissonances les boutons poussoirs différents ,le coffret en plastique, avec les trous de l’ancienne utilisation …)

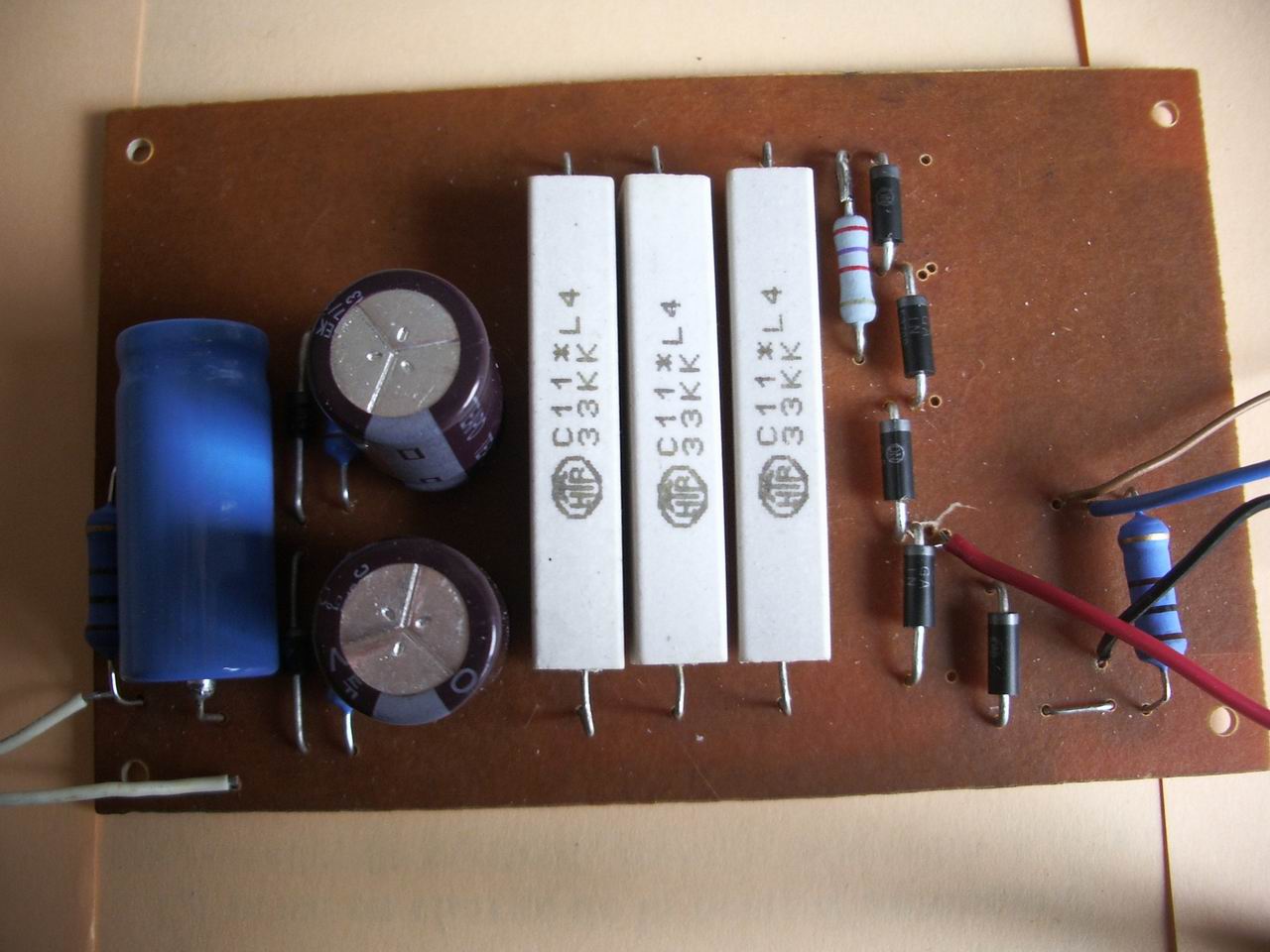

Les achats se sont limités au transfo d’isolement, aux trois résistances de puissance et aux zener de 150 Volts.

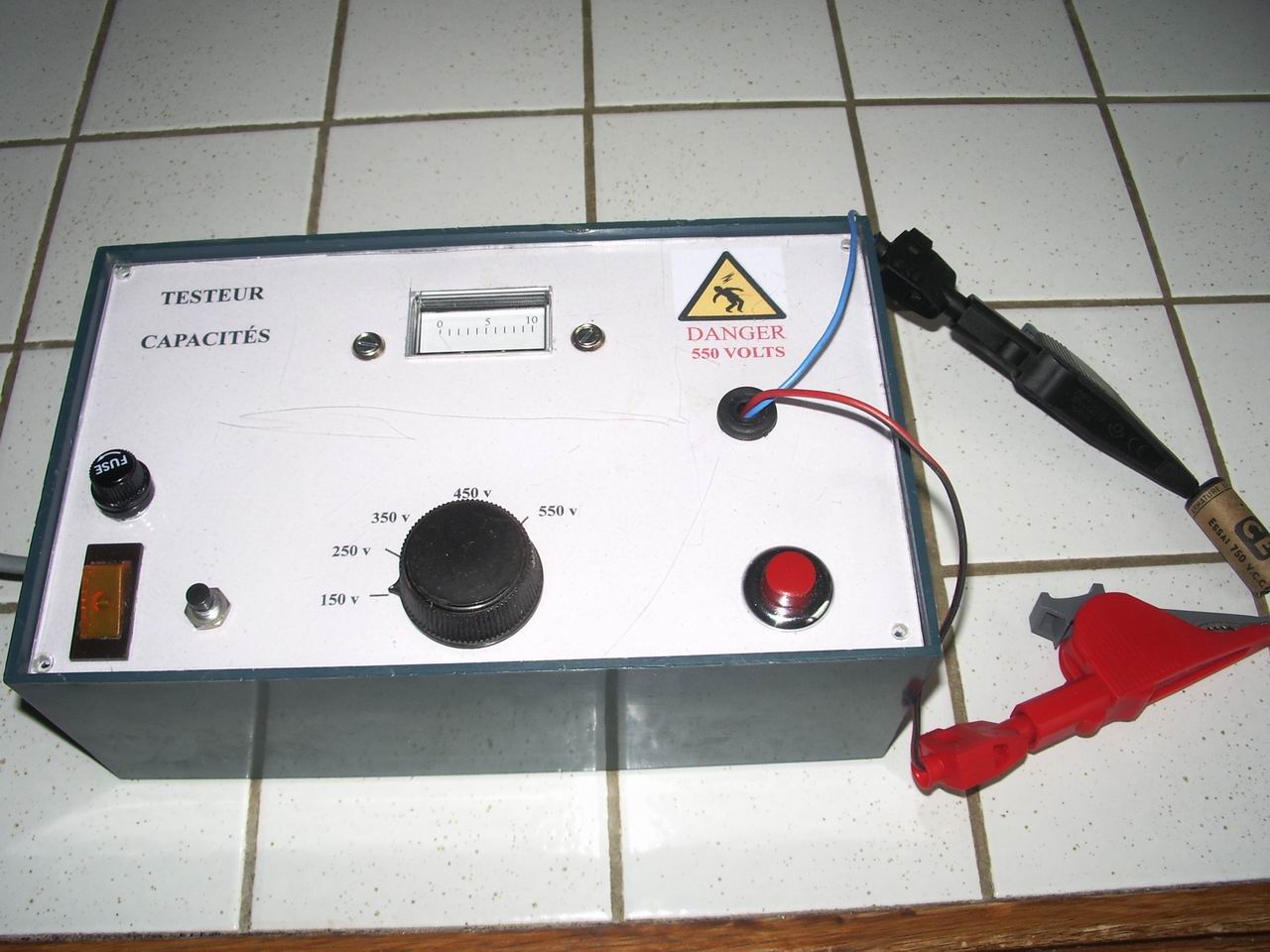

Le voltmètre est un vu-mètre reconverti, échelle imprimée sur ordinateur .Le face avant est constituée par du plexiglas sous lequel je fixe une feuille imprimé avec l’ordinateur.

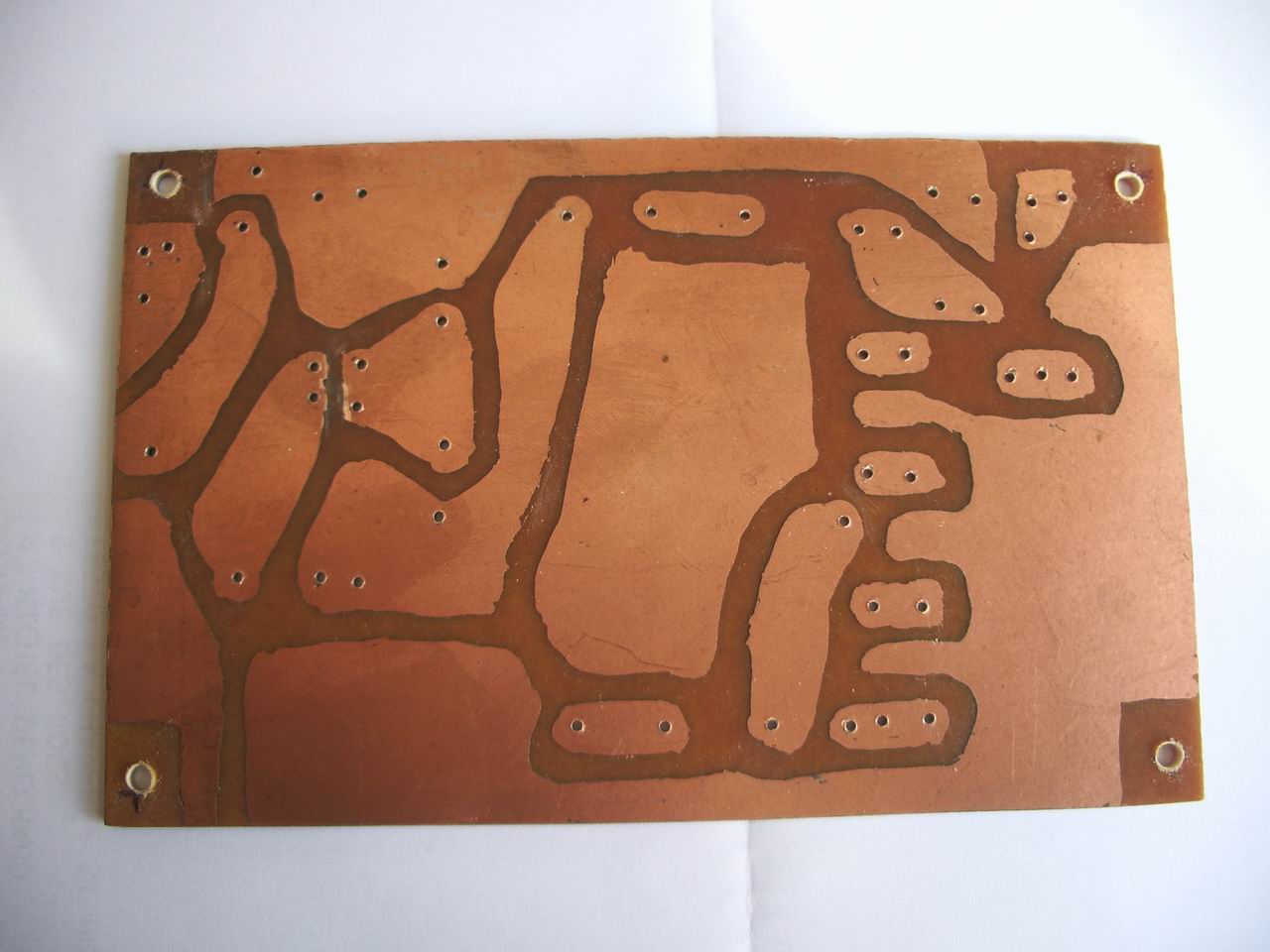

Pour le câblage j’ai fais un circuit imprimé maison style anglais.
Lorsque que le courant de fuite est de moins d’ 1ma on peut mettre en série avec le condo un multimètre numérique sur la sensibilité micro ampère. Je me suis fixé comme courant de fuite raisonnable i =0,1 C C en microfarad .
Bonne soirée
Cordialement
MIchel
| |
|
| Sujet : testeur capacités Nouveau | De bocq 18 Le 07-05-2016 à 19:32 sta |
|
| |
|
| Sujet : testeur capacités Nouveau | De GuyF6CTP Le 07-05-2016 à 19:43 sta |
|
Bonsoir,
Sauf erreur le chimique en entrée de l'alternatif, ne va pas durer longtemps
Guy
|
|
| Sujet : testeur capacités Nouveau | De GuyF6CTP Le 07-05-2016 à 19:47 sta |
|
Excuse je n'avais pas vu le montage en doubleur.
G
|
|
| Sujet : testeur capacités Nouveau | De omale 13 Le 07-05-2016 à 19:48 sta |
|
|
|
| Sujet : testeur capacités Nouveau | De Masterorion Le 07-05-2016 à 20:30 cms |
|  |
Réalisation intéressante.
Les boutons non appariés ne choquent pas, la réalisation est propre et soignée.
J'ai un appareil du même style, sorti une fois pour tester des capas papier NOS et de récup : comme elles avaient toutes une fuite depuis je change à vue et le testeur dort dans un coin de placard.
| |
|
|
| Sujet : testeur capacités Nouveau | De theraf1972 Le 07-05-2016 à 22:36 sta |
|
Bien vu
Je m'en sert à chaque fois que je change les condos.
|
|
| Sujet : testeur capacités Nouveau | De georgesgiralt Le 08-05-2016 à 06:20 sta |
|
Moi, je fais avec un capacimètre chinois.
Ils mesurent la capacité en mesurant le temps que met une capa à se charger à courant constant.
Si la capa est fuiteuse, l'appareil indique une valeur au dessus voire très au dessus de la nominale.
Donc si j'ai par exemple 10 µF pour une 1µF, je sais que cette 1µF est morte...
|
|
| Sujet : testeur capacités Nouveau | De bocq 18 Le 08-05-2016 à 08:09 sta |
|
Bonjour à tous
je savais qu'il existait un capacimètre chinois à bas prix mais j'ignorais la façon de mesurer les fuites et l'endroit où se le procurer.
Si ma mémoire ne me fait pas défaut il me semble qu'il y a environ une vingtaine d'années,une revue genre électronique pratique avait proposé un capacimètre simple (pour les chimiques) basé
sur la mesure du temps de charge.
Bon dimanche
Michel
|
|
| Sujet : testeur capacités Nouveau | De jacques49 Le 08-05-2016 à 08:53 sta |
|
|
|
| Sujet : testeur capacités Nouveau | De jacques49 Le 08-05-2016 à 09:03 sta |
|
la mise en boite coute plus cher que le module
Jacques
| |
|
| Sujet : testeur capacités Nouveau | De georgesgiralt Le 08-05-2016 à 10:15 sta |
|
Oui, jacques.

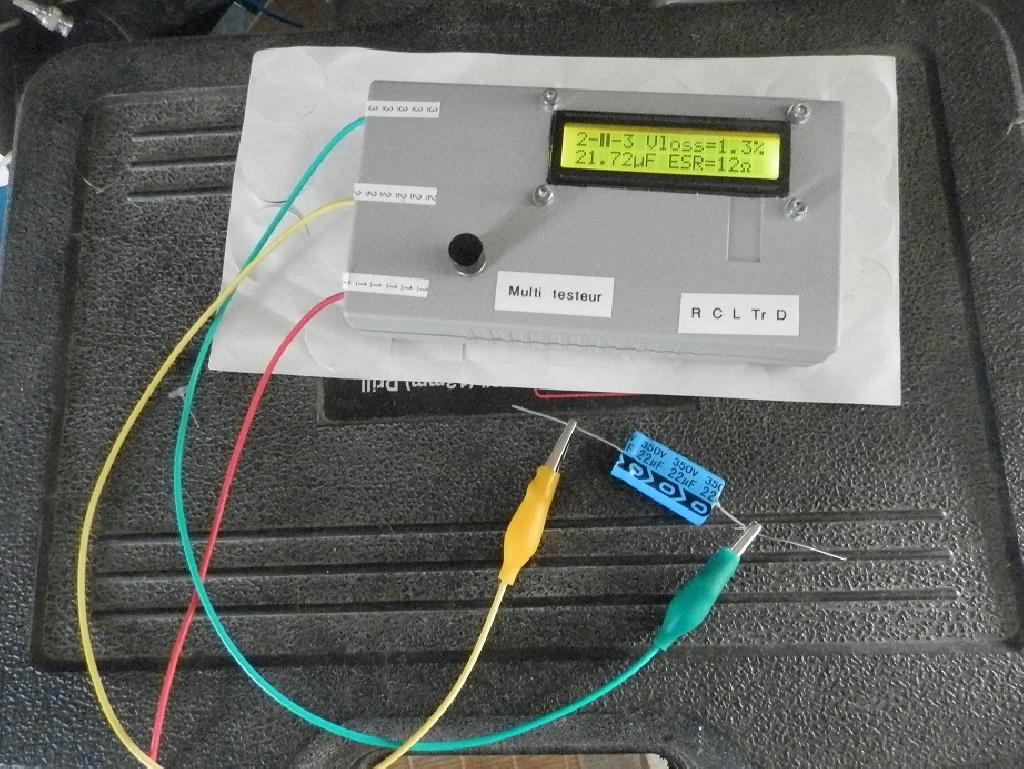

Mais on trouve des multimètres qui ont la fonction capacimètre, et aussi des capacimètres en forme de multimètres. Tout est chinois, et réalise la mesure de la même façon.
Le capacimètre séparé, un temps vendu par Elecdif, dispose d'une amplitude de mesure très large (du pico au 200 milli farad). C'est de lui dont je parle. Il est de ''marque'' Velleman...
Je dispose de l'appareil que vous avez emballé. Il me rend bien des services pour identifier des transistors au marquage effacé et est d'une précision assez bonne (j'ai mesuré des résistances étalon sous verre avec ! ) par contre, je l'ai acheté chez Aliexpress. Pas sur Ebay.
|
|
| Sujet : testeur capacités Nouveau | De T(héo)SF Le 08-05-2016 à 10:18 sta |
|
|
|
| Sujet : testeur capacités Nouveau | De GuyF6CTP Le 08-05-2016 à 10:20 sta |
|
|
|
| Sujet : testeur capacités Nouveau | De georgesgiralt Le 08-05-2016 à 10:36 sta |
|
|
|
| Sujet : testeur capacités Nouveau | De georgesgiralt Le 08-05-2016 à 10:38 sta |
|
|
|
| Sujet : testeur capacités Nouveau | De Marcel Bourguinet Le 08-05-2016 à 11:43 sta |
|
|
|
|
