Sujet : TRANSFO SORTIE Nouveau | De morin Le 30-01-2017 à 12:02 sta |
|
bonjour à tous,
est-il possible de se passer de la prise ultra linéaire d'un transfo e sortie pour
EL 84 sachant que la HT arrive sur cette prise.Si oui,comment modifier le circuit
avec un transfo classique 2 prises au primaire au lieu de 3
merci par avance
cordialement
jmm
|
|
Sujet : TRANSFO SORTIE Nouveau | De F6FLC Le 30-01-2017 à 12:08 sta |
|
Bonjour,
on relie directement les grilles écran à la HT
Michel...
|
|
Sujet : TRANSFO SORTIE Nouveau | De morin Le 30-01-2017 à 18:49 sta |
|
bonsoir
merci pour votre réponse mais je ne comprends pas très bien.
le transfo au primaire n'a que 2 broches
cordialement
jmm
|
|
Sujet : TRANSFO SORTIE Nouveau | De omale 13 Le 30-01-2017 à 18:53 sta |
|
bonsoir
la même HT qui alimente une des deux borne du TS
alimente aussi l'écran ses tout
|
|
Sujet : TRANSFO SORTIE Nouveau | De Fifi Le 30-01-2017 à 19:02 sta |
|
Bonsoir,
Si le transfo a un primaire simple (2 fil.....1 pour la HT et le 2 pour l'anode) il n'est pas possible de l'utiliser pour un montage en mode ultralineaire!
Il faut pour ça un transfo avec une ''prise intermédiaire'' reliée au G2
Philippe
|
|
Sujet : TRANSFO SORTIE Nouveau | De Fifi Le 30-01-2017 à 19:05 sta |
|
j'ai écrit trop vite:
lire pour l'anode et écran (avec résistance d'écran)
|
|
Sujet : TRANSFO SORTIE Nouveau | De F6FLC Le 31-01-2017 à 00:01 sta |
|
Bonjour,
pas clair, faudrait un schéma
je pensais au TU-101, je ne savais même pas que de l'ultra-linéaire se faisait aussi en mono !
Michel...
|
|
Sujet : TRANSFO SORTIE Nouveau | De morin Le 31-01-2017 à 10:07 sta |
|
bonjour à tous
je vous joins le schema
merci pour votre aide et celle à venir
cordialement
jmm
| |
|
Sujet : TRANSFO SORTIE Nouveau | De F1ftp ailleur Le 31-01-2017 à 10:36 sta |
|
bonjour a tous
rien a voir avec de l'utralinéaire, il suffit de mettre les fils rouge (rot) et jaune (gelb) sur la même borne du primaire du transfo de sortie.
philippe
|
|
Sujet : TRANSFO SORTIE Nouveau | De F6CER Le 31-01-2017 à 11:37 sta |
|
Oui mais attention , dans ce poste une partie du transfo de sortie sert de self de filtrage, si vous le remplacez par un transformateur classique il va y avoir un leger problème
il faudrait nous dire exactement ce que vous voulez faire
|
|
Sujet : TRANSFO SORTIE Nouveau | De Michel87 Le 31-01-2017 à 12:17 sta |
|
Bonjour,
Très souvent,les constructeurs allemands ont des montages assez originaux voire complexes et c'est le cas sur ce Grundig avec le TS utilisé en partie pour le filtrage HT.
Je n'avais pas encore eu l'occasion de rencontrer ce dispositif.
|
|
Sujet : TRANSFO SORTIE Nouveau | De F6FLC Le 31-01-2017 à 14:27 sta |
|
Bonjour,
on peut mettre un transfo ordinaire entre Blau et Roth
et remplacer la partie Roth/Gelb/R-44 par une self de filtrage externe
inverser B et R si accrochage dû à la contre réaction
mais au fait, pourquoi faire ?
le transfo est mort ?
Michel...
|
|
Sujet : TRANSFO SORTIE Nouveau | De F6FLC Le 31-01-2017 à 14:30 sta |
|
Rot, pas Roth
|
|
Sujet : TRANSFO SORTIE Nouveau | De Furet87 Le 31-01-2017 à 14:46 sta |
|
Bonjour
C'est vrai un TU101 collerait parfaitement
Le tout c'est d'en trouver un en etat et a prix abordable![](s2.gif)
Ou alors un Hammond
|
|
Sujet : TRANSFO SORTIE Nouveau | De Furet87 Le 31-01-2017 à 15:14 sta |
|
Autant pour moi je n'avais pas lu completement le post
Donc il s'agit d'un transfo de sortie SE qu'il vous faut
C'etait assez courant a cette epoque de se servir un enroulement du transfo de sortie pour le filtrage, double avantage' filtrage par self et supression du reste d'ondulation par opposition de phase
Je pense a plusieurs solutions
Utiliser un transfo normal 5k remplacer la premiere partie de l'enroulement par une resistance bobinee (valeur a determiner) et augmenter la valeur du 2 eme condo de filtrage ( a l'epoque les chimiques devaient couter cher mdr )
Recuperer un transfo double sur un autre poste de la meme epoque pas forcement de la meme marque
Christian
|
|
Sujet : TRANSFO SORTIE Nouveau | De bozec Le 31-01-2017 à 15:51 sta |
|
Bonjour
une recherche très simple sous Google avec la ref du tr et je trouve cette annonce de 2015
est ce modèle?
http://www.ebay.fr/itm/2-… Bozec
|
|
Sujet : TRANSFO SORTIE Nouveau | De bozec Le 31-01-2017 à 16:02 sta |
|
re

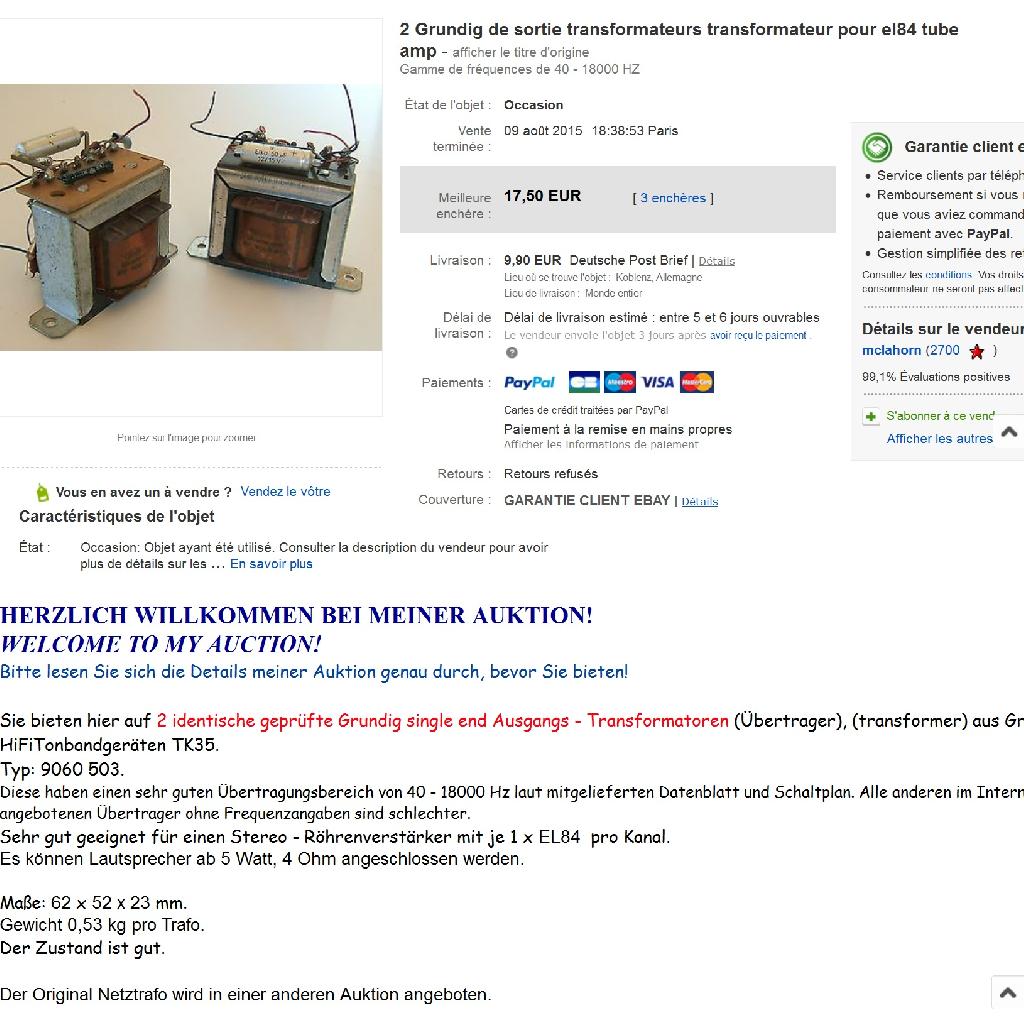

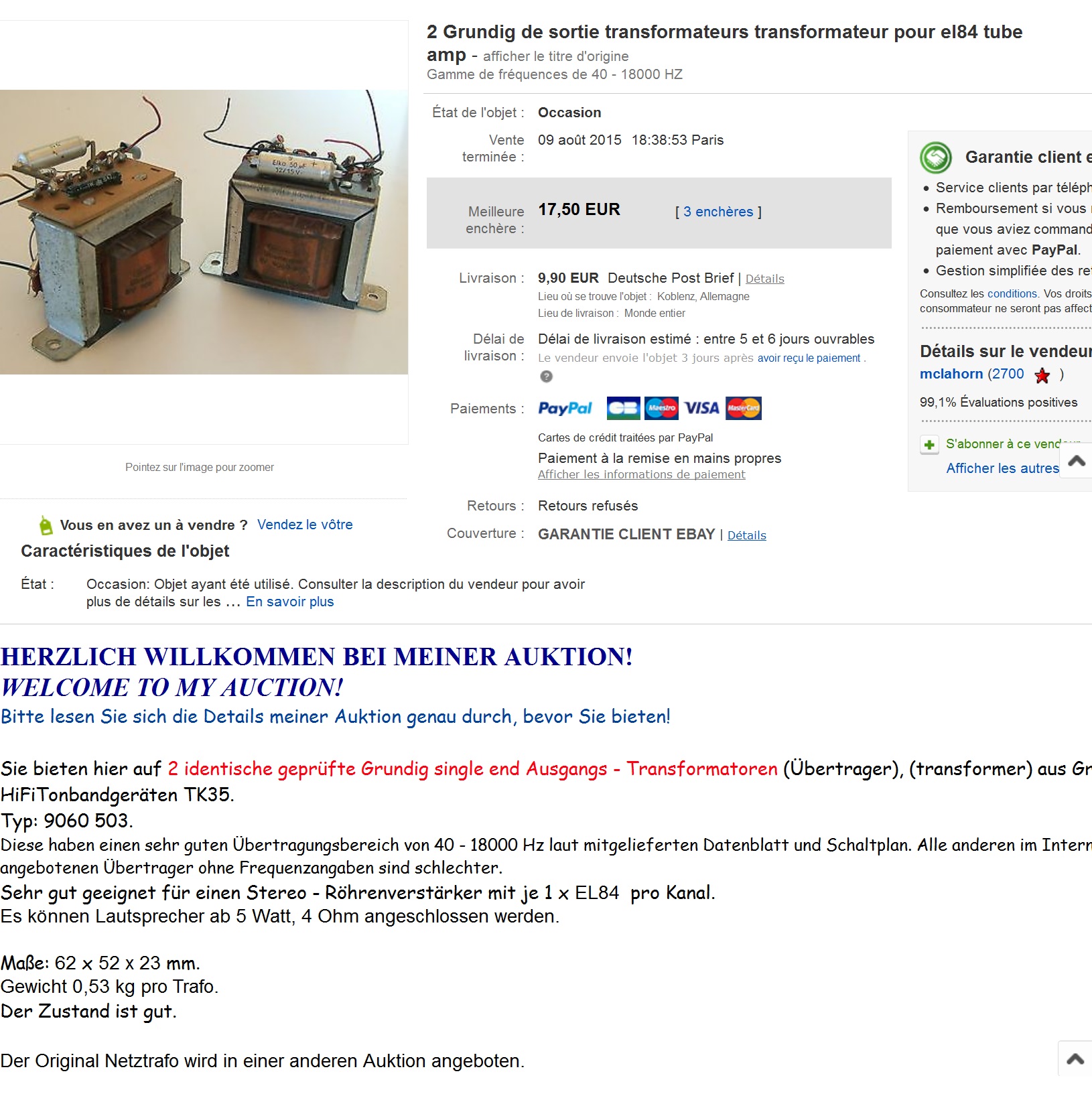

bon l'annonce est supprimée mais une copie d'écran
| |
|
Sujet : TRANSFO SORTIE Nouveau | De bocq 18 Le 31-01-2017 à 18:16 sta |
|
Bonjour à tous
il y a une autre solution mais elle est plus onéreuse : c'est l'achat de la réplique du transfo de sortie TU101 en vente à la boutique Radiofil !
prix 48 à voir si le poste en vaut le coup (personnellement je dirai oui car il possède la FM surement jusqu'à100MHz)
Bonne soirée
Cordialement
Michel
|
|
Sujet : TRANSFO SORTIE Nouveau | De F6FLC Le 31-01-2017 à 19:22 sta |
|
On ne sait toujours pas ce qu'a le transfo de ce poste
Michel...
|
|
Sujet : TRANSFO SORTIE Nouveau | De morin Le 01-02-2017 à 10:11 sta |
|
bonjour à tous,
j'ai trouvé chez RADIOELEC un transfo qui peut convenir.
Anode sur la broche 5000 ohms, la HT sur la broche 2500 ohms et la broche dite 0 comme sur le schéma.
le primaire de mon transfo est coupé.
je vous joins les caractéristiques.
qu'en pensez-vous.
merci pour vos réponses
cordialement
jmm
| |
|
Sujet : TRANSFO SORTIE Nouveau | De F6FLC Le 01-02-2017 à 12:36 sta |
|
Bonjour,
ça a l'air bon, mais l'anode sur 7 K et pas 5 vu que la HT part du 2500 et pas du 0
Michel...
|
|
Sujet : TRANSFO SORTIE Nouveau | De jcj Le 01-02-2017 à 15:15 sta |
|
Bonjour,

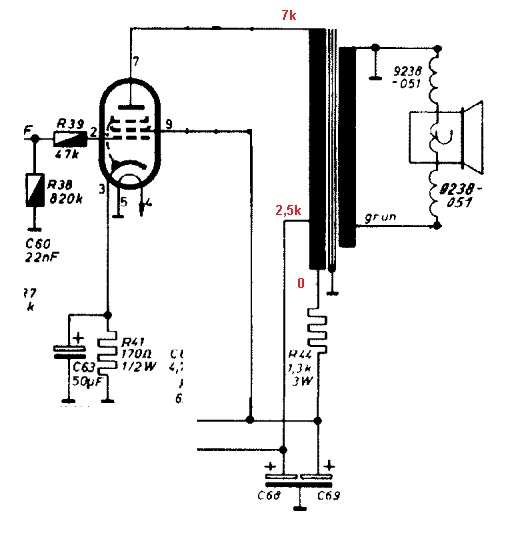

Je pense que si on réalise le montage du schéma joint -> cela posera un problème.
L'enroulement 0/2,5k se comporte comme un secondaire qui débite dans la résistance de filtrage de 1,3k (impédance des condos chimiques en alternatif négligeable).
Compte tenu du rapport des spires, cela revient à charger l'anode par 1,3 x 2² = 5,2 k.
Cela donnera une charge anodique incorrecte (5,2k en parallèle avec les 5k du HP) et la moitié de la puissance BF sera dissipée dans la résistance de filtrage.
Normalement l'enroulement primaire du bas n'a que très peu de spires, il n'a aucun effet sur le filtrage, il n'est là que pour la ronflette.
jcj
| |
|
Sujet : TRANSFO SORTIE Nouveau | De F6FLC Le 01-02-2017 à 18:37 sta |
|
Bonjour,
et aussi le courant parcouru va saturer la magnétisation du noyau
donc solution d'hier de 14h24
Michel...
|
|
Sujet : TRANSFO SORTIE Nouveau | De morin Le 01-02-2017 à 20:32 sta |
|
a ce moment quelle valeur de self si la solution est celle de Michel du 31 01 à 14h27
merci
cordialement
jmm
|
|
Sujet : TRANSFO SORTIE Nouveau | De F6FLC Le 01-02-2017 à 23:24 sta |
|
Environ 1000
|
|
Sujet : TRANSFO SORTIE Nouveau | De omale 13 Le 02-02-2017 à 09:43 sta |
|
bonjour

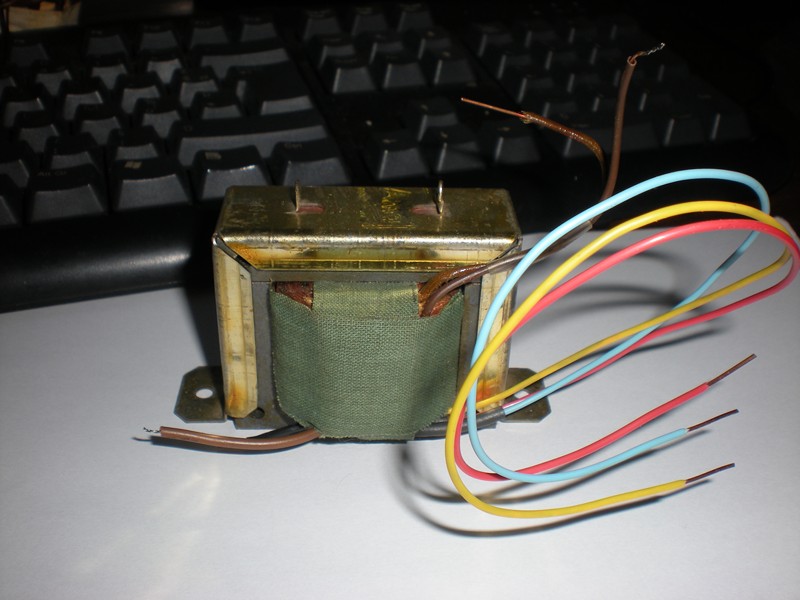

pour info je viens de testé un TS du même genre
avec une seule différence de deux sortie secondaire
transfo d'un Grundig avec finale EL84
résistance du premier bobinage 25 ![](s26.gif)
résistance du deuxièmes bobinage 600![](s26.gif)
et pour les secondaire 2.5 et 4.5
| |
|
Sujet : TRANSFO SORTIE Nouveau | De jcj Le 02-02-2017 à 13:53 sta |
|
Bonjour,

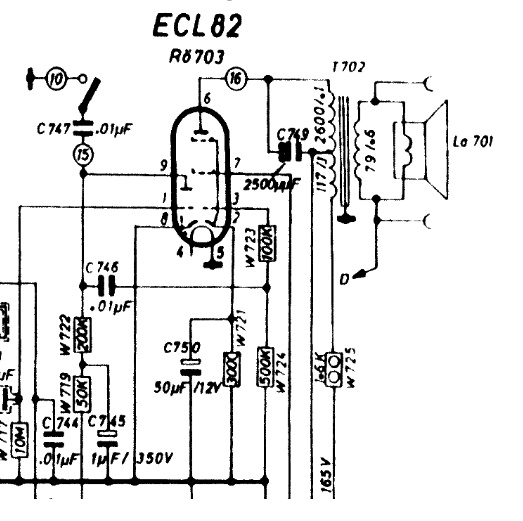

Sur ce schéma, on a quelques renseignement sur un transfo du même genre.
Primaire normal : 2600 spires
Primaire anti-ronfle : 117 spires seulement (fil plus gros)
Secondaire 79 spires.
| |
|
Sujet : TRANSFO SORTIE Nouveau | De F6FLC Le 02-02-2017 à 20:16 sta |
|
Bonjour,
à part économiser une self de filtrage, ça ne sert à rien
Michel...
|
|
Sujet : TRANSFO SORTIE Nouveau | De Michel87 Le 02-02-2017 à 21:43 sta |
|
Bonsoir,
Et c'est bien là le problème: économiser
|
|
|
