Sujet : Manufrance MF10 Nouveau | De vptt Le 10-03-2017 à 20:24 sta |
|
Bonsoir à tous,

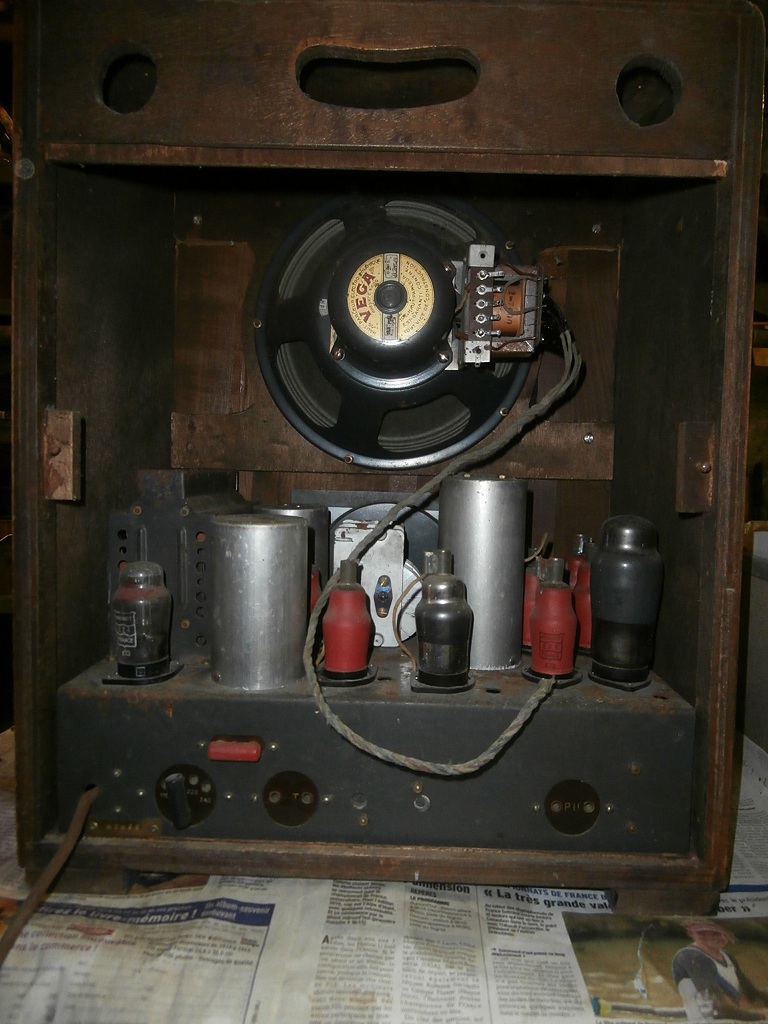

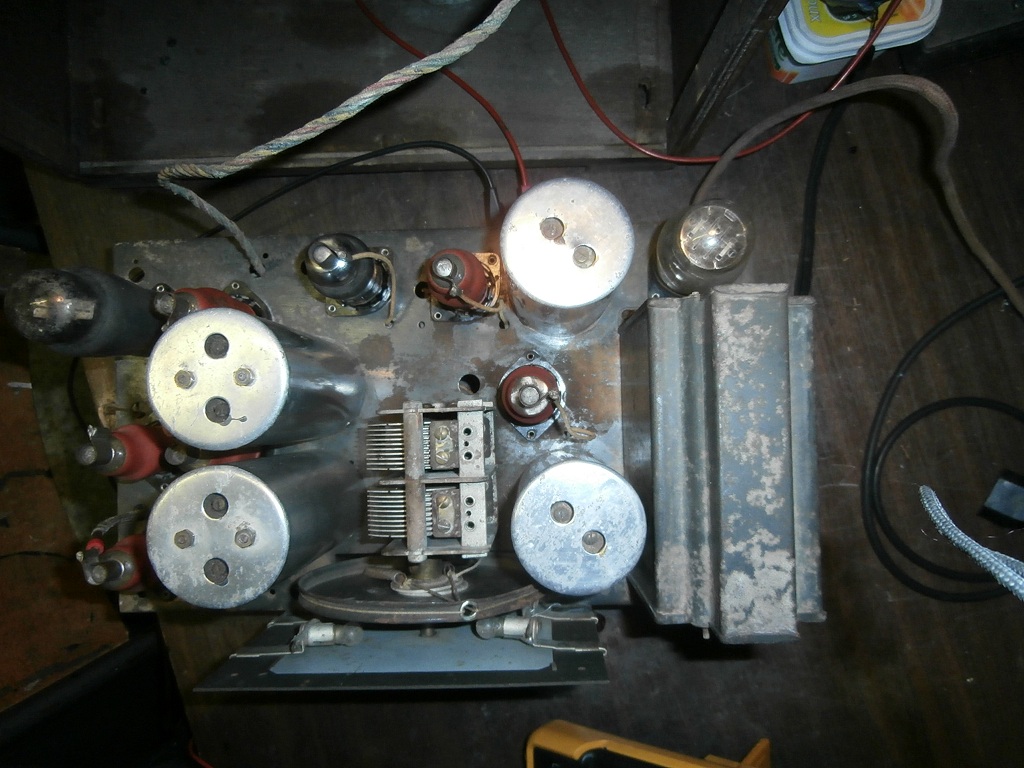

Voilà, je me suis attaqué à la restauration d'un magnifique MF10 que je compte bien présenter à un foyer de retraite proche de ma ville (animation façon vieux métiers).
Bon, j'ai commencé par les capa de filtrage qui avaient bien coulé, les liaisons présentent bien mais je verrais ensuite. En attendant, j'ai alimenté le poste en 125v alors qu'il est en 240v pour que les capas se reforment tranquillement. A mon grand étonnement, une haute tension présente dès le début (euh, la EZ4 faisait des flash, j'ai mis une autre valve).
Mais aucune lampes ne se sont éclairées, il manque le 6v filament (la valve possède son propre chauffage).

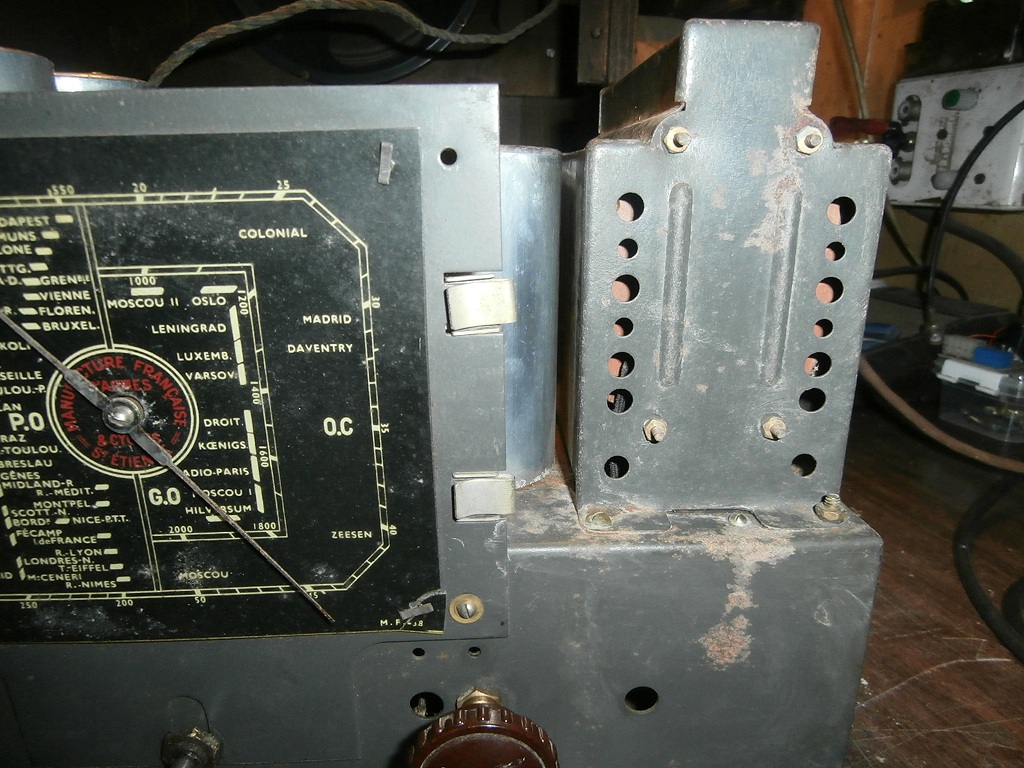

Bref, pas trouvé de panne sur le circuit chauffage, ça ce passe mal dans le transfo. C'est un modèle que je n'avais jamais vu, je pense que ça se démonte car y'a des vis.
Mais peut-être avez-vous eu déjà ce problème ?
Car pour accéder au vis du transfo sous le châssis, y'a du monde.
Je me demande si par le dessus de châssis ce n'est pas possible de l'ouvrir ?
Merci pour vos conseils et expérience !
Joël

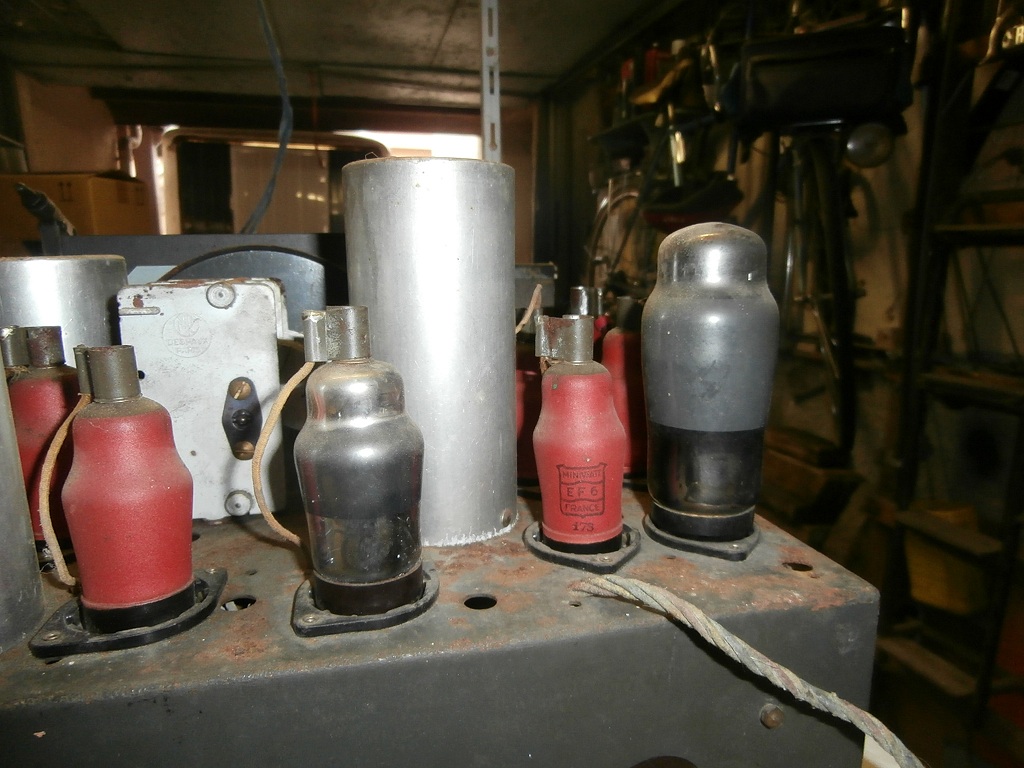

PS : y'a un truc curieux, le push-pull est constitué d'une EL2 et EL3N, dont la résistance de polarisation a été modifiée avec une résistance en //. Suis curieux d'entendre cela, c'est bancal , non ?
| |
|
Sujet : Manufrance MF10 Nouveau | De omale 13 Le 10-03-2017 à 21:23 sta |
|
bonsoir
sur le manuFrance BA36 il y a
a l'arrière du châssis un fusible pour les filaments
des autres lampes je ne sais pas si idem sur le MF10
|
|
Sujet : Manufrance MF10 Nouveau | De Michel87 Le 10-03-2017 à 21:26 sta |
|
Bonsoir,
Bizarre en effet d'avoir une absence de tension filaments.
La mesure de résistance de l'enroulement chauffage sur le TA donne quelle valeur?
|
|
Sujet : Manufrance MF10 Nouveau | De vptt Le 10-03-2017 à 22:13 sta |
|
Bonsoir Omale, bonsoir Michel,
Oups, je n'avais pas vu qu'il y avait un fusible pour les filaments je découvre !
Bon, réalisé avec du fil de cuivre de de 8 à 9/10, il n'était pas près de claquer ! En revanche, une rondelle bien rouillée. Bon, j'ai remplacé le fil par du fil à souder en attendant de remettre la main sur mon fil à plomb pour tabatière.
Ca ne fonctionne toujours pas, mais en entrée j'ai 7v, rien en sortie. La partie femelle doit être oxydée à l'intérieur, mais pas le temps de m'en occuper. Demain peut-être !
Et dire que j'avais prévu de démonter le transfo pour l'ouvrir, vous m'avez bien aidé !
Bonne soirée !![](s12.gif)
PS : J'ai remarqué que les capas côté secteur fuient pas mal puisque j'ai un peu de jus sur le châssis (50 à 60v). Et pourtant, elles ont un bel aspect extérieur. Je dois les enlever, mais du coup, ça m'invite à le faire aussi pour les capas de liaisons, y'a des chances qu'elles fuient aussi !
|
|
Sujet : Manufrance MF10 Nouveau | De omale 13 Le 10-03-2017 à 23:55 sta |
|
re
capa de liaison impératif mais il n'y a pas que elle a changer
pour la bonne marche et tranquillité
|
|
Sujet : Manufrance MF10 Nouveau | De vptt Le 11-03-2017 à 20:14 sta |
|
Bonsoir Omale,
En effet, je vais les changer pour la tranquillité. Je viens de faire un essai ce soir, le poste a démarré à fond les manettes, potar de volume inefficace. Effectivement, une des EF6 à une tension positive, 10v les autres c'est bien négatif. C'est une des caps de liaison qui est HS. Mais c'est déjà prometteur, ça crache fort !
Bonne soirée
Jo¨¨el
|
|
Sujet : Manufrance MF10 Nouveau | De vptt Le 15-03-2017 à 09:42 sta |
|
Bonjour,
Quelques news au remontage de ce poste. Le problème du démarrage à fond a été résolu, oubli de ma part de mettre le potar de volume à la masse, une des capas changée faisait à la fois la jonction à la masse d'un ensemble capa + résistance, et aussi la masse du potar !
Bon, tout fonctionne. Et effectivement j'ai remplacé toutes les capas soumises à de la HT par des neuves, placée dans l'ancien corps en carton. Ce fut difficile, il a fallu agrandir le carton par l'intérieur.
Mais, y'a un problème Un battement au démarrage du potar, couvert ensuite par la station choisie. Mais si celle-ci est faible, ce battement persiste mais faible. Il brouille les stations reçues faiblement.
je suspecte cette EL3N remplaçante d'une EL2 au push-pull. La résistance de polarisation est bien passée de 400 à 150 avec une liaison directe au socle du tube pour la grille, par un fil de cuivre nu rajouté à l'arrache.
Je ne le sens pas ce montage ! Pour un poste classique, je comprends, mais dans un PP, comment cela pourrait-il fonctionner ?

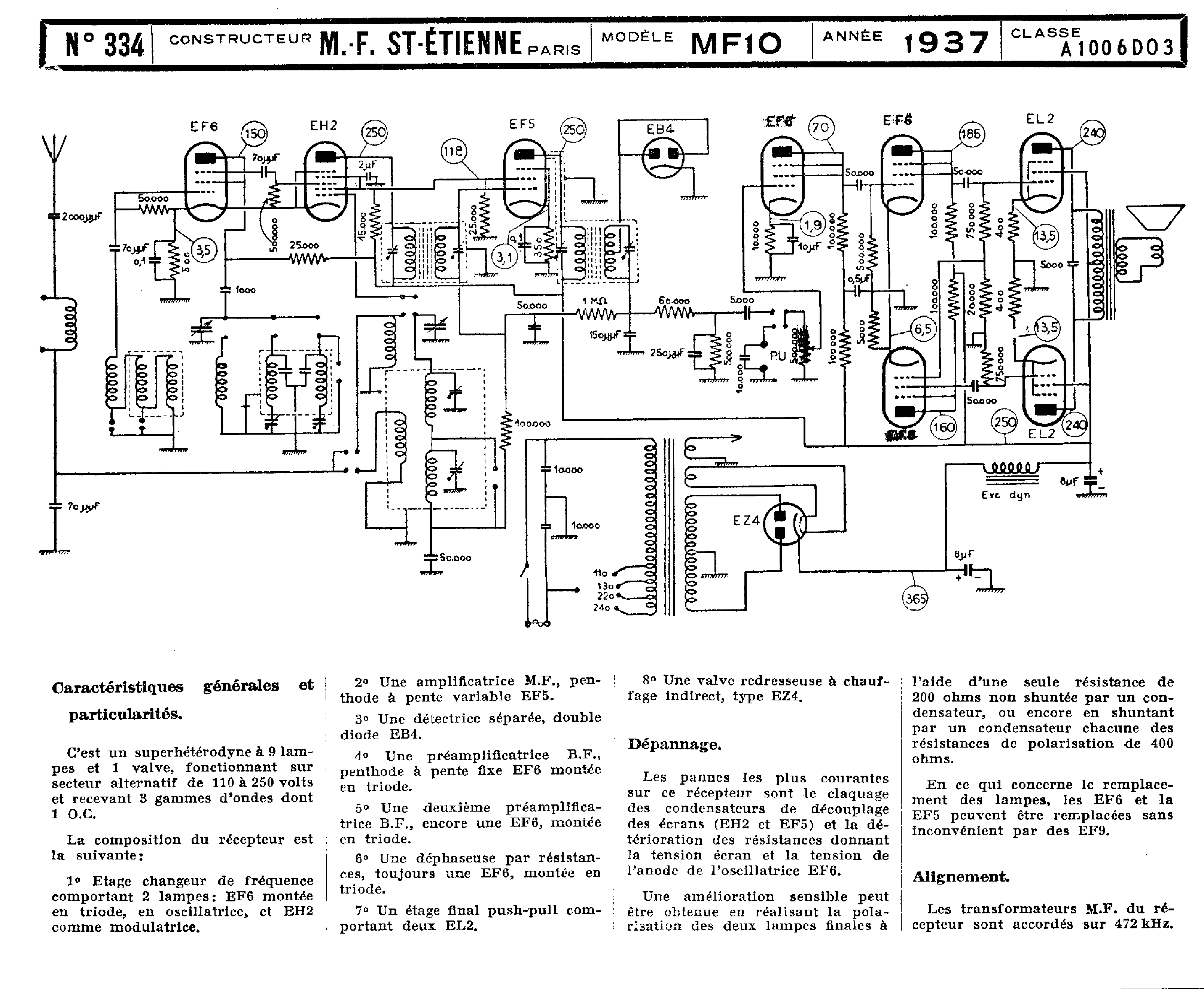

Enfin, je pense qu'il va me falloir trouver une EL2 et remettre ce poste en conformité de schéma. Y'a aussi eu un rajout de capa de filtrage aux capas des plaques des 2 PP entre masse pour l'une, + alim pour l'autre au lieu d'être constitué d'une seule capa entre les 2 palques. Bref, y'en a qui ont transpiré bien avant moi à ce poste !
Ah oui, je viens de remarquer que les boutons sont spécifiques à ce poste car gravé sur le dessus. bref, va falloir que je recherche où en trouver...
Voilà, suis un peu bloqué, mais sinon, en poussant le volume ça fonctionne, mais c'est une peu trop puissant ces postes Faut dire que je n'ai pas souvent eu l'occasion d'en remettre en état. En tout cas, c'est mon premier MF, et le caisse est belle !
Bonne journée à chacun
| |
|
Sujet : Manufrance MF10 Nouveau | De omale 13 Le 15-03-2017 à 13:27 sta |
|
bonjour
''Un battement au démarrage du potar ''
je ne pense pas que la EL3N pose problème
avez vous remplacer le condo de 2µf sur la G4 de la EH2

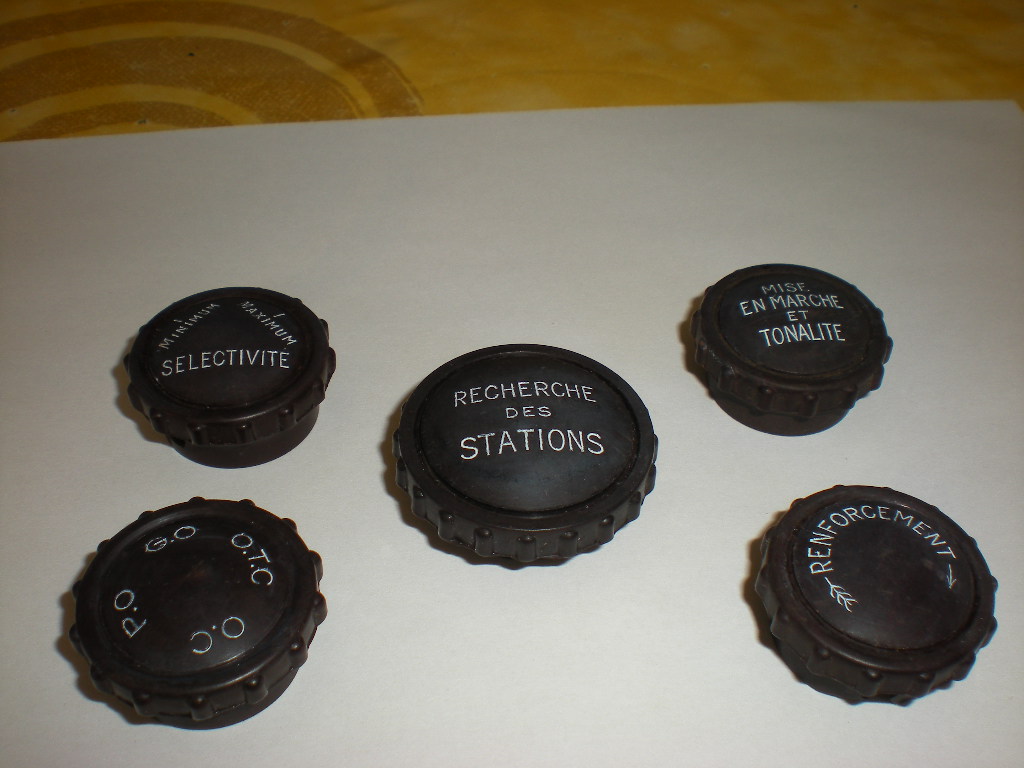

pour les boutons j'ai refait les miens >>>>>>>>>>>>>
| |
|
Sujet : Manufrance MF10 Nouveau | De vptt Le 15-03-2017 à 15:39 sta |
|
Bonjour Omale,
Houlà, respect Ils sont très beaux, va falloir m'expliquer ! Mais il m'en manque que 2 pour servir de support à une sérigraphie bien réussie aux vôtres !
Oui, c'est fait, j'ai bien changé le condo commun aux écrans EH2 et EF5.
Avant d'aller au pro, j'ai fait un petit test, celui d'intervertir les tubes EH6 puisque je ne les avais pas repérés au démontage.
Actuellement, cela ne le fait plus, mais je dirais c'est pire En effet, je ne sais pas si ce sont les médoc où la boisson, mais je m'entends dans la radio C'est grave docteur !
Une des EF6 a un aspect microphonique impressionnant. Et je viens justement de la mettre en pré-ampli BF. Et du coup, le poste ''sens'' ma présence, et ne demande qu'à partit en auto-oscillation dès que j'augmente le volume. C'est vrai qu'il ne doit pas apprécier qu'un jeune farfouille ses entrailles !
|
|
Sujet : Manufrance MF10 Nouveau | De vptt Le 16-03-2017 à 22:17 sta |
|
Bonsoir à tous,
Je m'y suis remis et procédé à d'autre tests. Toutes les gammes d'onde fonctionnent ! Pas vraiment super l'écoute, car il faut écouter assez fort. J'ai changé de nouveau la capa de découplage de 10 F à la première préampli BF EF6, celle dont la grille est directement relié au potar de volume, la précédente capa était mal soudée à l'intérieur du corps de l'ancienne capa. Maintenant, j'ai une auto-oscillation aigue au départ du potar puis ça disparait dès que le son augmente, soit seulement 1/8 de course. Mais ce qui me gêne, c'est un effet microphonique au châssis qui créé une sorte de résonnance. Je crains que le châssis amplifie ce phénomène une fois rentré dans sa caisse en bois, sous le HP.
Et selon que je manœuvre le châssis en fonctionnement, ça génère des battements qui disparaissent. Enfin, le fait d'appuyer un peu sur les pots MF avec un isolant, ça coupe le signal radio. D'ailleurs, même le mouvement du CV s'entend dans le HP, comme s'il y avait un microphone.![](s9.gif)
Bocq 18 en parle dans sa restauration du poste Clément.
L'effet microphonique serait-il dû à des faux contacts ?
J'ai bien nettoyé mais pas ouvert les MF.
Y'aurait-il des capas ou des fils dénudés qui se feraient des court-circuits, ou de l'oxydation à l'intérieur ?
Bizarre, va falloir que je regarde sans toucher aux réglages.
Bonne soirée à chacun
Joël
|
|
Sujet : Manufrance MF10 Nouveau | De vptt Le 18-03-2017 à 11:06 sta |
|
Bonjour Omale,

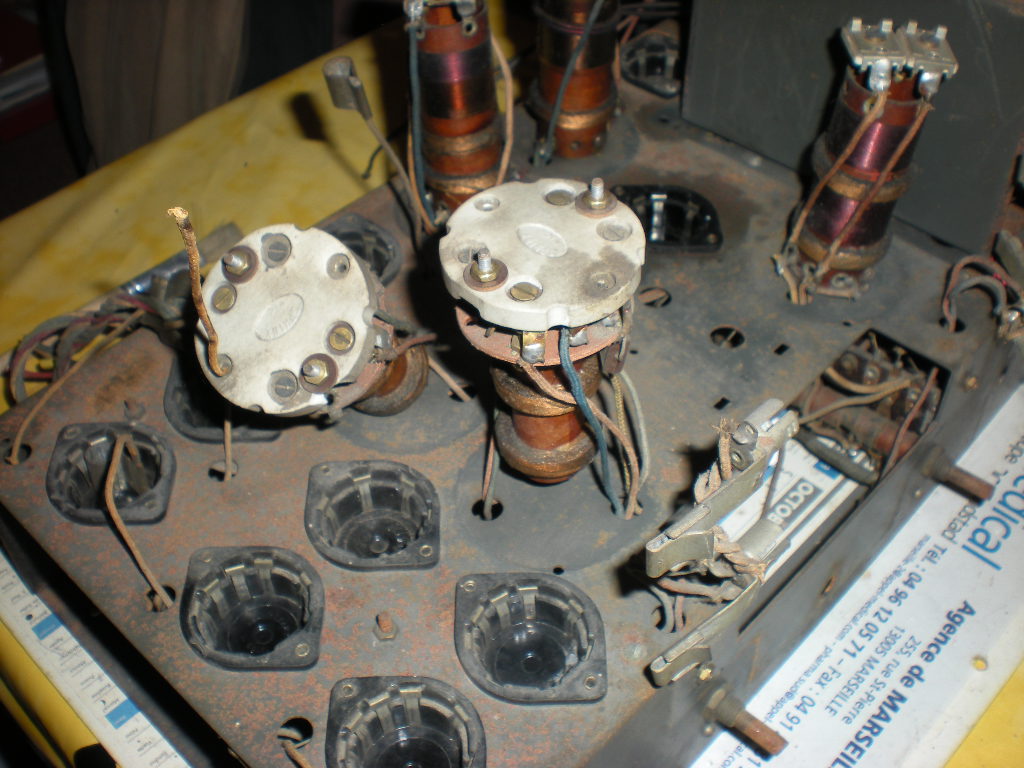

T'inquiète, j'ai récupéré ton image sur la constitution d'un MF. Je l'a joint de nouveau à ce fil de manière à ne pas perdre le post ![](s2.gif)

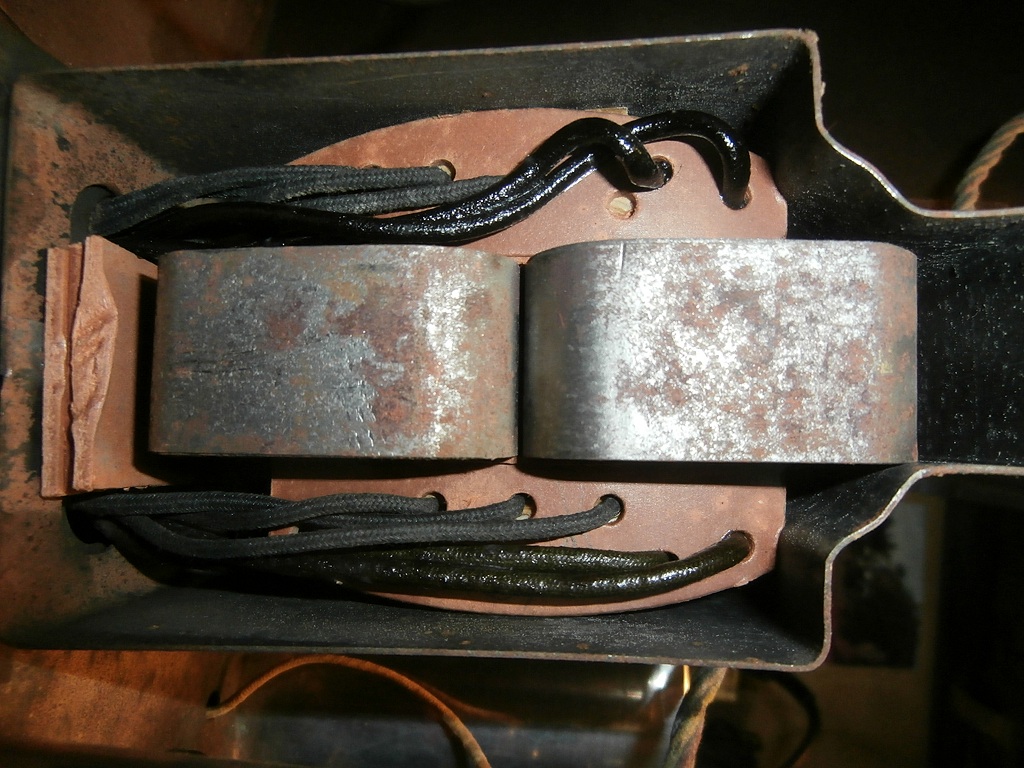

Je me suis attaqué à un autre problème, celui de la chatouille au châssis. Bref 162v entre châssis et terre électrique. Y'a un souci. J'avais supprimé auparavant les 2 capas de filtrage secteur et défaut tjrs présent. D'où démontage des arrivées secteur au transfo avec test électrique uniquement à ce transfo et tjrs le défaut ! Puis démontage de la tôle autour du transfo, avec dépoussiérage. Rien vu d'anormal, c'est bien propre avec du vernis protégeant les fils. Bon, je remonte et en profite pour refaire le fil d'alimentation.
S'il y a tjrs la fuite, je suis prêt à monter sur isolant ce transfo, avec des vis de 4mm en plastique. Car ce poste fonctionne ce serait dommage d'attendre de lui trouver un autre transfo.
Affaire à suivre ![](s17.gif)
Merci pour ton conseil Omale, je vois que les MF sont de qualité avec support céramique. Je verrais plus tard à les ouvrir, car je ne pense que cela explique le problème microphonique...
Bonne journée à chacun
| |
|
Sujet : Manufrance MF10 Nouveau | De vptt Le 18-03-2017 à 12:42 sta |
|
Voilà, c'est fait, un joli câble d'alimentation neuf mais en tressé en coton (extérieur, sinon ce sont des fils souples gainés silicone je crois). Nouvel essai, et plus de fuite électrique côté transfo d'alimentation. J'ai nettoyé aussi le carrousel de répartitions de tension. Ensuite, pour test final, j'ai mis à la terre électrique le poste et ça n'a pas disjoncté L'ordi n'aurait pas apprécié ![](s5.gif)
Sinon, j'ai retrouvé mon problème initial de battement au démarrage ou à l'arrêt. Bon, pas grave, c'est vraiment au tout départ de la rotation, je vais sans doute le laisser dans l'état, peut-être injecter du produit nettoyant dans le potar.
Marrant, j'ai actuellement du morse en OC, très puissant, dommage que je ne sache pas décoder. C'est vrai qu'il y a au moins 2 antennes décamétrique vers chez moi...
Bon, ben, bonne continuation à chacun sur ses propres bricolages. Je passe à la rénovation de la caisse maintenant.
Joël
|
|
Sujet : Manufrance MF10 Nouveau | De bocq 18 Le 18-03-2017 à 13:30 sta |
|
Bonjour à tous
Sur les postes que je restaure je change tous le condos ''goudron''. Je les teste ensuite et presque tous sont largement fuiteux.Sur les photos un goudron avec 5 mA de fuite et un moderne pour secteur 220v 0 mA de fuite.
j'ai toujours des problèmes microphonique sur mon poste Clément !![](s8.gif)
Bonne fin de restauration et bon courage pour la caisse.
Cordialement
Michel
|
|
Sujet : Manufrance MF10 Nouveau | De vptt Le 18-03-2017 à 19:18 sta |
|

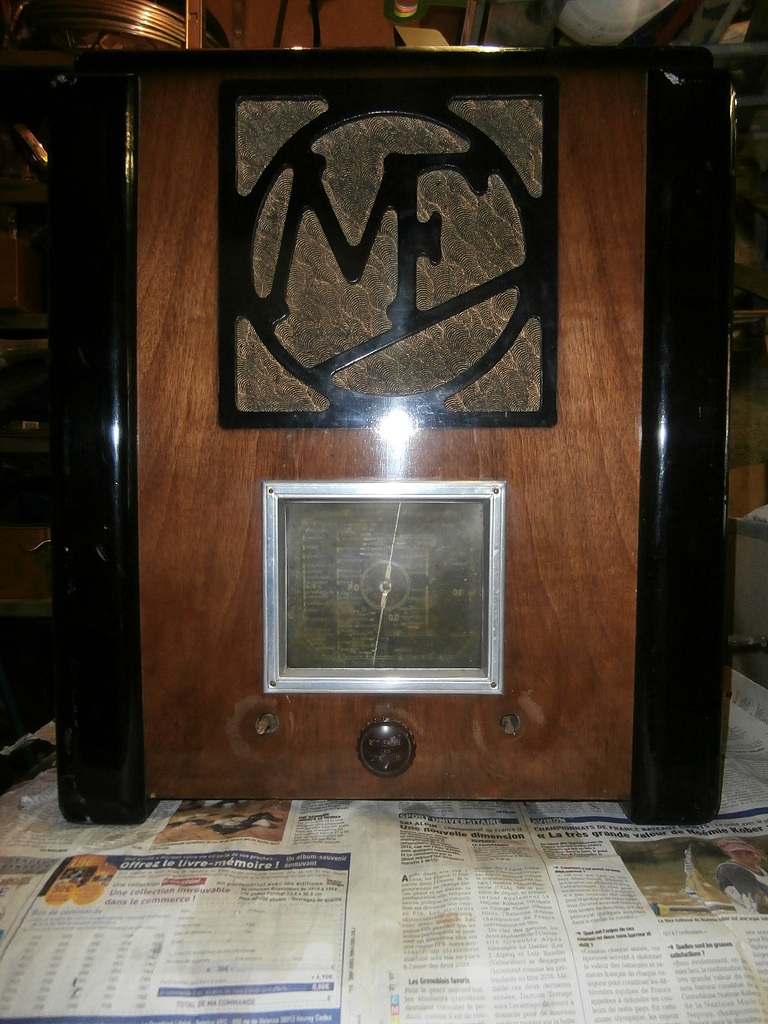

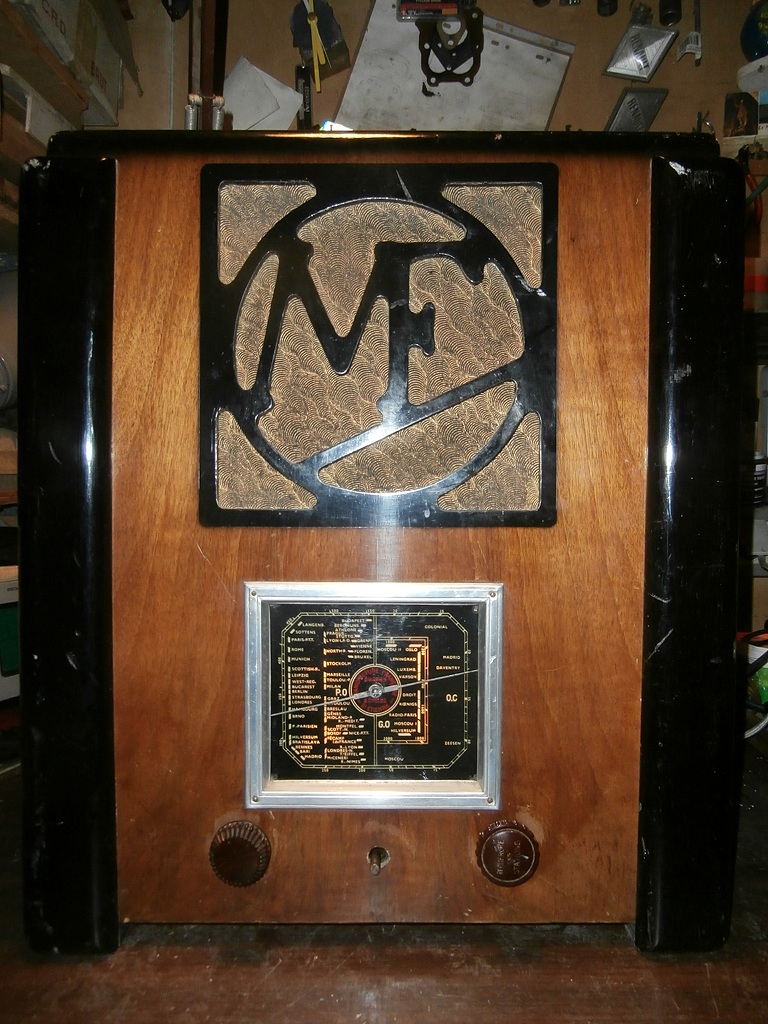

Et bien le voilà, en mode présentation !
Il est en fonctionnement. Mais là, pas glop Comme je ne peux pas réduire le volume pour oscillation basse fréquence (battements), suis obligé de le mettre fort, enfin c'est lui qui est un peu fort par rapport aux postes que je restaure habituellement.
Bon, ça ira bien pour une démo pour ma maison de retraite, mais je devrais faire mieux...
Bon, je passe à la restauration d'un pickup, tjrs pour ma démo mi-mai. Normalement, ce sont eux qui passerons leurs disques. Suis allé voir leurs disques, je n'en connais presque aucun chanteur, sauf Cloclo en 45 tours et j'ai remarqué que leurs disques en 33 tours étaient bien plus petits que ceux que je possède. Ca doit être des années 55, 59.
Maintenant, je cherche des objets typiques des années aux postes pour faire un jeu avec leurs concours. Pas encore trouvé d'objet propre aux hostilités, je mettrais un cache sur un vieux phare de moto pour faire le blackout...
Bonne soirée à tous !
| |
|
Sujet : Manufrance MF10 Nouveau | De Jacques (webmestre) Le 18-03-2017 à 19:47 sta |
|
Bof, les 3/4 doivent avoir un sonotone ![](s2.gif)
Pensez aux messages de la BBC, c'est immatériel mais évoque plein de souvenirs.
|
|
|
