Sujet : Condo de liaison Nouveau | De Gilbert Le 26-12-2017 à 08:24 sta |
|
En espérant que les brumes du champagne soient évaporées...
Question:
Comment est calculée la valeur d'un condo de liaison? Et quel est l'objectif à atteindre?
|
|
Sujet : Condo de liaison Nouveau | De f6cer Le 26-12-2017 à 09:17 sta |
|
|
|
Sujet : Condo de liaison Nouveau | De Pascal Le 26-12-2017 à 17:32 sta |
|
CIRCUIT DE LIAISON PASSE HAUT (BF)
Ce circuit de liaison, capacité série et résistance à la masse doit présenter un produit R(ko)x C(nF) >= 10000 sinon les fréquences graves sont trop atténuées. Utilisé dans l’attaque des grilles de commandes des tubes BF.
|
|
Sujet : Condo de liaison Nouveau | De Gilbert Le 26-12-2017 à 18:52 sta |
|
merci pour ces explications très claires.
Ca me permet de comprendre les conséquences de branchement d'une enceinte non adaptée.
|
|
Sujet : Condo de liaison Nouveau | De ON5WF Le 26-12-2017 à 20:48 sta |
|
![](s12.gif)
''Comment est calculée la valeur d'un condo de liaison? Et quel est l'objectif à atteindre?''
Oui, mais: liaison de quoi à quoi et dans un appareil à tubes ou à transistors?
ON5WF
|
|
Sujet : Condo de liaison Nouveau | De Gilbert Le 26-12-2017 à 22:46 sta |
|
Désolé pour cette imprécision !
Ma question concernait la lampe finale d'un poste à lampes.
|
|
Sujet : Condo de liaison Nouveau | De HLJ Le 27-12-2017 à 17:52 sta |
|
Bonsoir,
Quelques éléments complémentaires dans le cas des tubes
| |
|

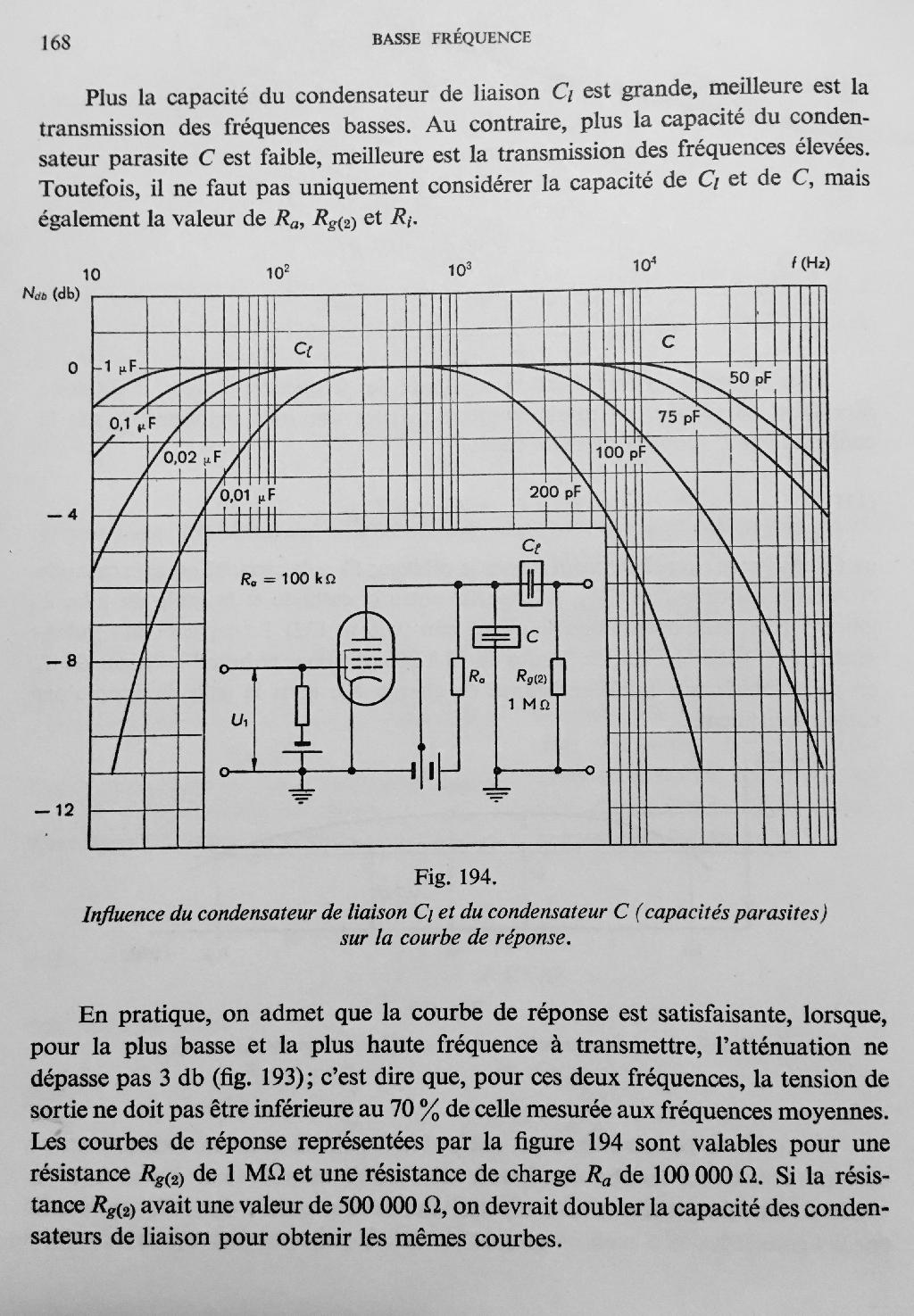

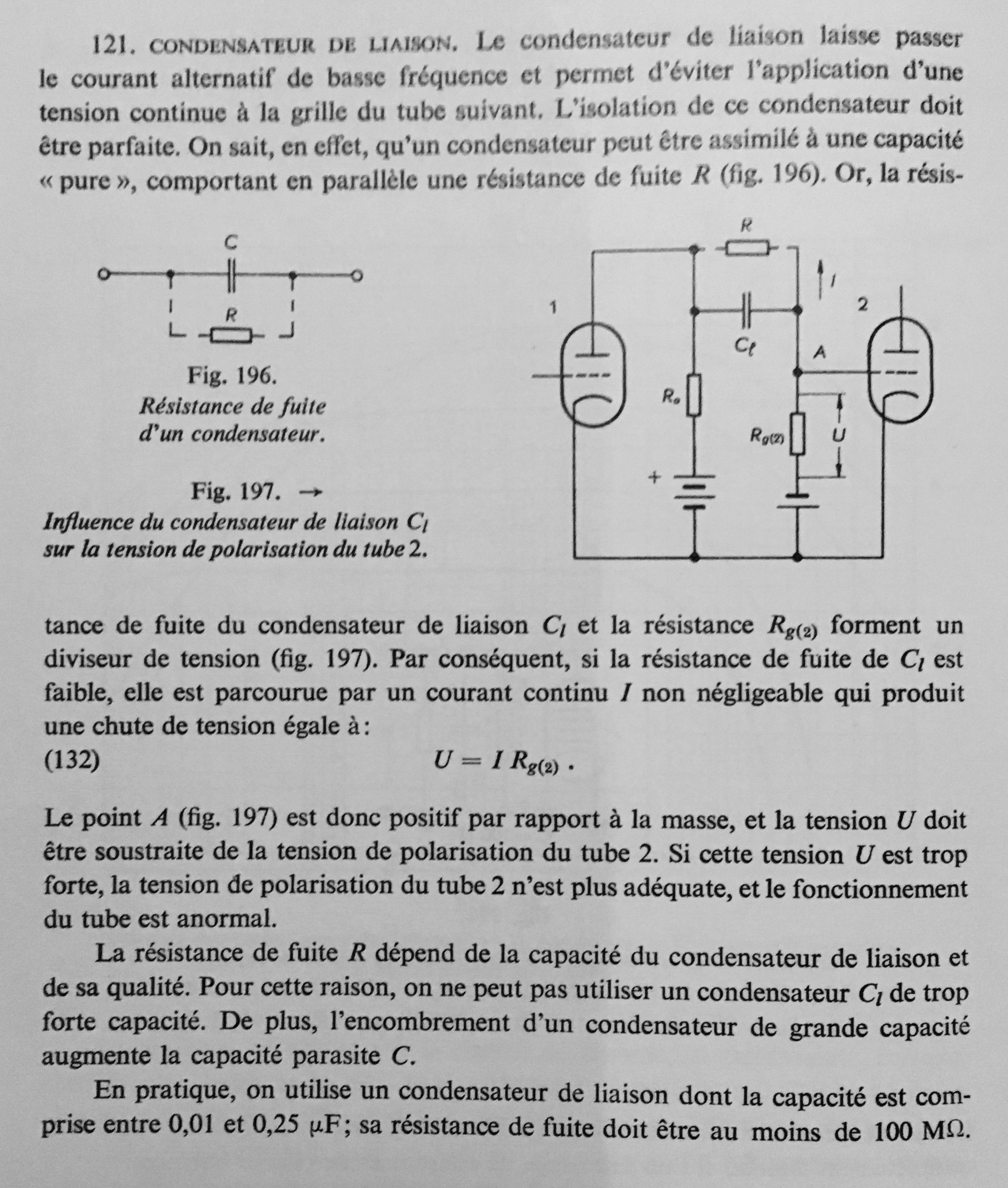

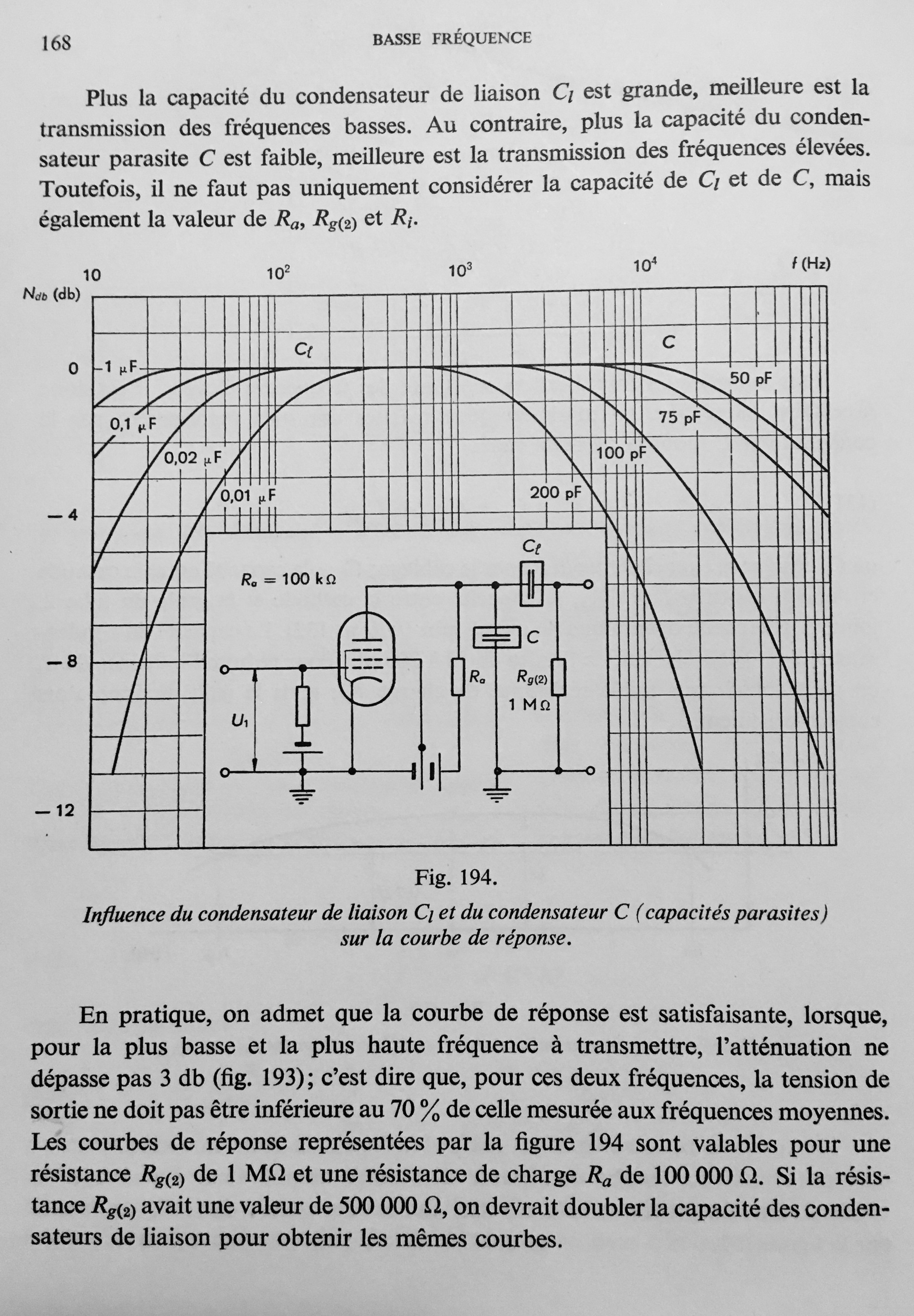

Sujet : Condo de liaison Nouveau | De HLJ Le 27-12-2017 à 17:53 sta |
|
Suite ...
Meilleures salutations.
HLJ
| |
|
Sujet : Condo de liaison Nouveau | De Gilbert Le 28-12-2017 à 08:30 sta |
|
Merci HLJ
Très instructive documentation Elle explique bien l'influence de la valeur de ce condo sur les performances audio des postes. Du nouveau pour moi.
|
|
Sujet : Condo de liaison Nouveau | De jcj Le 28-12-2017 à 09:09 sta |
|
Bonjour,

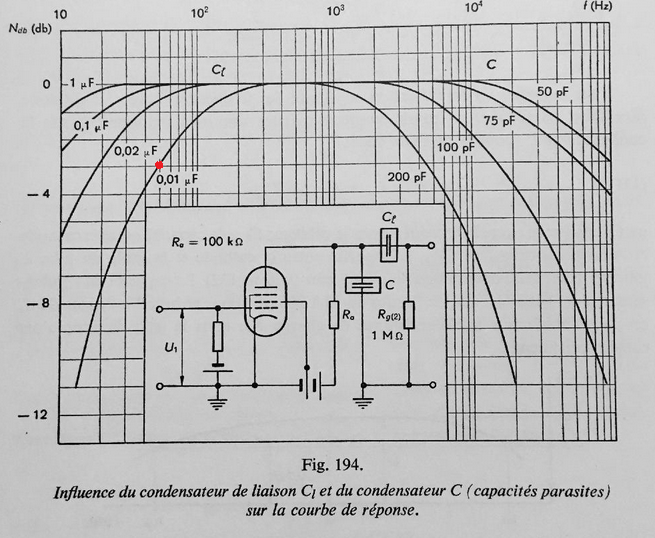

Pour le amoureux de la théorie, comment retrouver les courbes du document donné plus haut ??? ->
Par exemple le point pour C= 0,01µF qui donnerait une coupure à -3 dB à 50 Hz ???
La résistance interne du tube devrait intervenir, surtout pour le calcul de la fréquence de coupure aux fréquences élevées.
Cela n'est quand même pas très important car en général les condos de liaison sont très largement surdimensionnés.
Cordialement : JCJ
| |
|
Sujet : Condo de liaison Nouveau | De Gilbert Le 28-12-2017 à 10:29 sta |
|
''car en général les condos de liaison sont très largement surdimensionnés.''
Si j'ai bien compris une valeur élevée favorise les fréquences basses, donc si on augmente fortement la valeur du condo on réduit la bande passante au profit des fréquences basses?
Je pensais plutot qu'on déterminait un compromis?
|
|
Sujet : Condo de liaison Nouveau | De HLJ Le 28-12-2017 à 10:51 sta |
|
Bonjour,
Le livre d'où j'ai tiré ces deux documents date des années 50 (Radioélectricité, volume 1, Georges Thalmann), il préconise un compromis entre la valeur du condensateur minimun à avoir pour passer les fréquences basses désirées et la résitance de fuite des condensateurs papier de l'époque qui augmente en fonstion de la capacité.
Avec les condensateurs polyerster modernes nous somnes libéré de la résistance de fuite et ce facteur n'entre plus en considération pour le calcul.
Meilleures salutations.
HLJ
|
|
Sujet : Condo de liaison Nouveau | De jcj Le 28-12-2017 à 11:27 sta |
|
Pour HLJ, ce qui intervient dans la théorie pure, c'est la résistance interne ''du tube'' (pas du condensateur).
Mais bon... tout cela est sans conséquence pratique, car même si on ne tient pas compte de la résistance interne du tube, plus elle est grande, plus améliore améliore la bande passante coté basse fréquence.
|
|
Sujet : Condo de liaison Nouveau | De Dominique Le 04-01-2018 à 18:00 sta |
|
Dans la revue LED n°188, page 30 il y a un très bon article sur les condensateurs de liaison...
Dominique.
|
|
Sujet : Condo de liaison Nouveau | De Gilbert Le 04-01-2018 à 19:57 sta |
|
page 30...j'ai une idée d'ou cela peut être... entre les pages 29 et31, mais la revue LED n°188 alors là je sèche?????
Toute plaisanterie mise à part, je serais preneur d'une photocopie de l'article.
Merci d'avance
![](s12.gif)
Explication:je ne connais absolument pas cette revue.
|
|
Sujet : Condo de liaison Nouveau | De bthiry Le 04-01-2018 à 21:55 sta |
|
Gilbert,
consultez votre BAL ...
Benoît
|
|
Sujet : Condo de liaison Nouveau | De mimi80 Le 04-01-2018 à 22:21 sta |
|
voila l'article sur les condensateurs de liaison
| |
|
Sujet : Condo de liaison Nouveau | De Gilbert Le 04-01-2018 à 22:27 sta |
|
Merci à vous
|
|
Sujet : Condo de liaison Nouveau | De f6cer Le 05-01-2018 à 09:50 sta |
|
Bonjour
On y lit des choses logiques et aussi des choses.....étonnantes !
|
|
Sujet : Condo de liaison Nouveau | De jcj Le 05-01-2018 à 11:56 sta |
|
| |
|
Sujet : Condo de liaison Nouveau | De ON5WF Le 05-01-2018 à 12:07 sta |
|
![](s12.gif)
Ça sent l'id......ie à plein nez![](s5.gif)
ON5WF
|
|
Sujet : Condo de liaison Nouveau | De Michel87 Le 05-01-2018 à 13:10 sta |
|
Bonjour,
Deux questions pour les id...philes:
Pour un condensateur à papier huilé, la 5W40 est-elle meilleure dans les aigues?
Intervalle entre deux vidanges si on écoute du hard rock?
|
|
Sujet : Condo de liaison Nouveau | De f6cer Le 05-01-2018 à 13:37 sta |
|
Ca dépend si l’ampli est chaud ou froid ..... la qualité des huiles ne devrait pas être la même en hiver

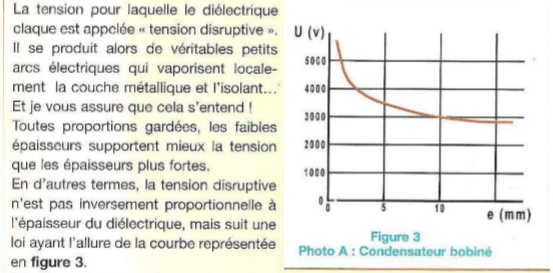

La plus belle c...... de cet article somptueux reste la tension de claquage (pardon .... la tension de disruprion !!!!!!!) qui est de plus en plus faible lorsque l'épaisseur du diélectrique augmente celle la personne n’avait osé la faire
|
|
Sujet : Condo de liaison Nouveau | De jcj Le 05-01-2018 à 15:17 sta |
|
En effet... elle est bien bonne celle-là ->
C'est bien connu que si l'épaisseur de l'isolant est infiniment petite, le condo supporte une tension infinie .
L'auteur ne connaît rien à la physique, je suppose que la courbe qu'il a trouvé correspond à la tension disruptive dans un gaz, et que les mm ne sont pas l'épaisseur du diélectrique mais la pression en mm de mercure. Loi connue sous le nom de ''loi de Paschen''.
| |
|
Sujet : Condo de liaison Nouveau | De Gilbert Le 05-01-2018 à 15:43 sta |
|
Au pays des borgnes les aveugles sont rois !
Je n'arrivais pas trop à comprendre cette logique, mais par prudence et craignant de mettre en évidence une méconnaissance de la chose par une question ''idiote'', j'avais pris le parti de penser que c'était trop compliqué pour moi !
|
|
Sujet : Condo de liaison Nouveau | De Masterorion Le 05-01-2018 à 18:35 cms |
| ![](tr.gif) |
J'ai commencé à lire très studieusement, j'ai prononcé un premier mékékidi, et au second mékékidi je suis passé à la lecture en diagonale.
J'ai eu le temps de me poser la question "sait-il que ses condos papiers fuitards déplacent le point de fonctionnement, donc ce que l'ampli fabrique avec ce qu'on lui donne, et que c'est sans doute plutôt un peu ça qu'il entend ?" mais je suis arrivé au bout de ma diagonale avant d'avoir eu le goût de me répondre.
