Sujet : Identification ampli BF à tubes Nouveau | De Flamand Le 09-11-2018 à 18:46 sta |
|
Bonsoir à tous,

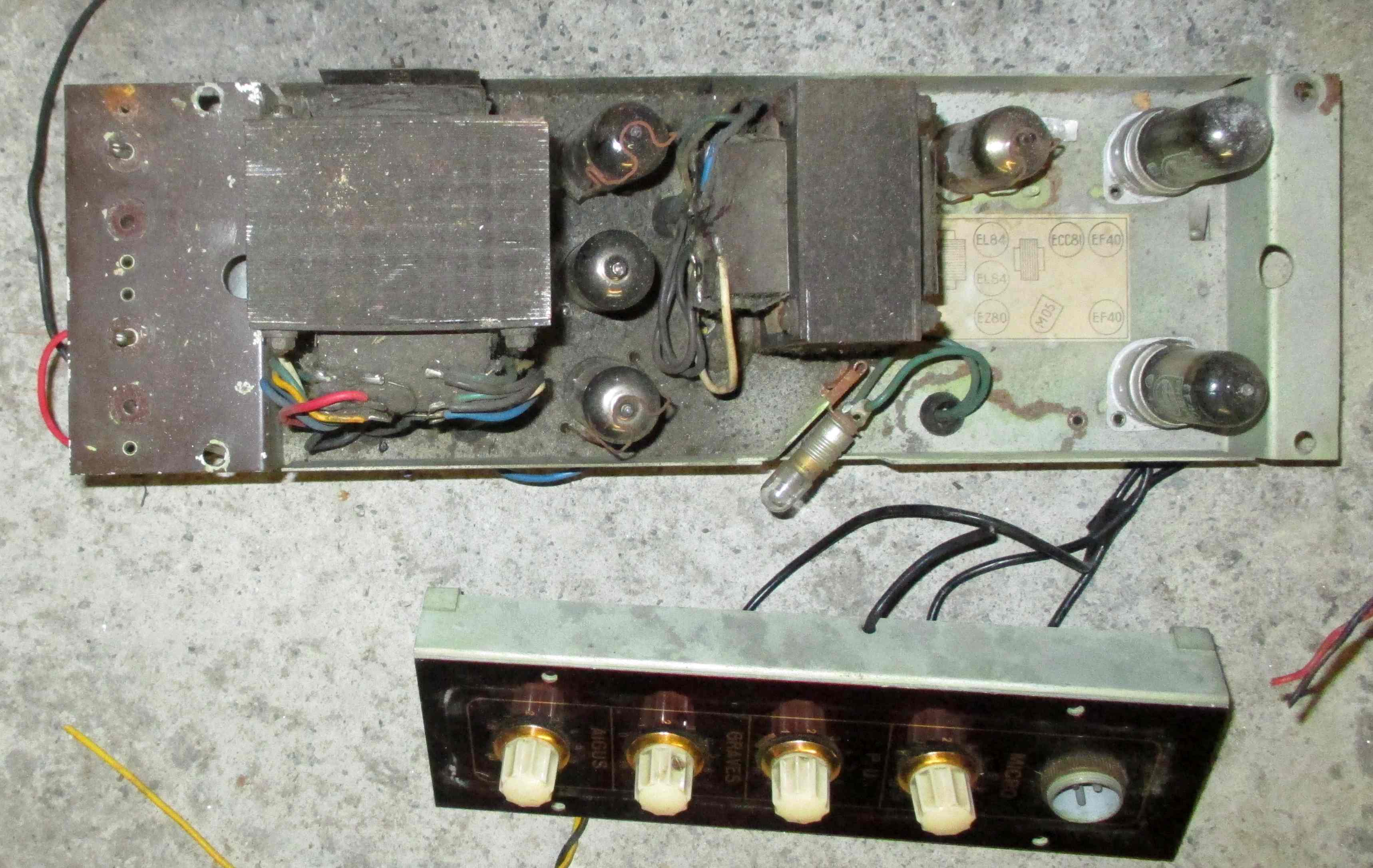

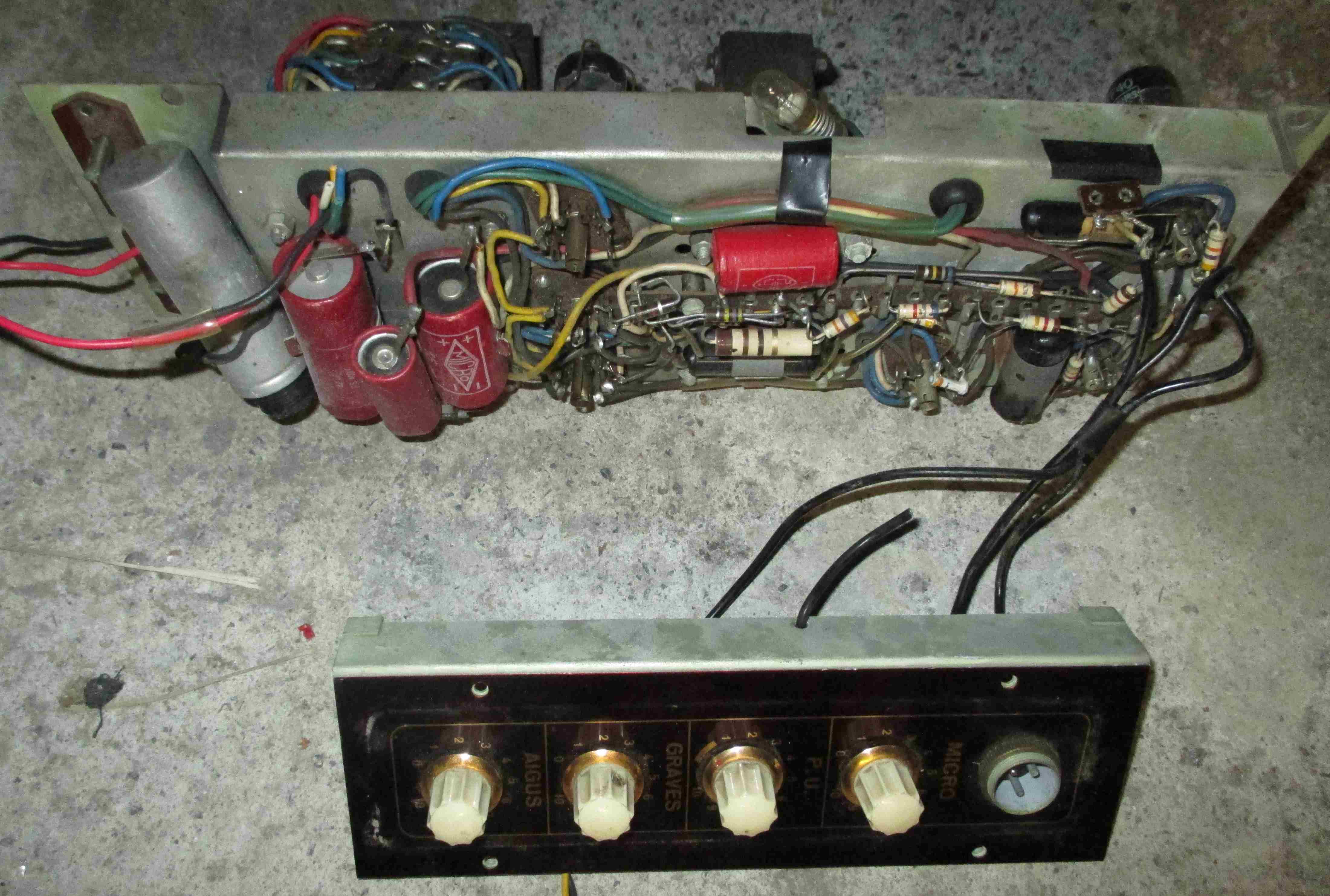

J'ai récupéré un châssis d'ampli à tubes de provenance inconnue; Les photos sont en annexe.

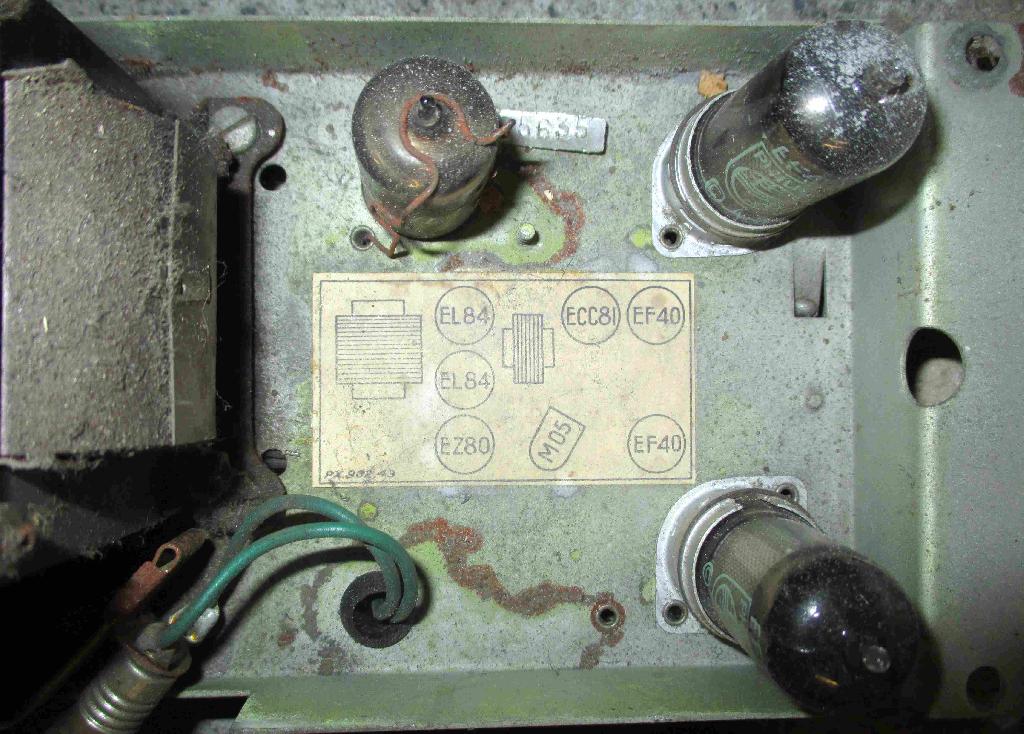

Il est équipé de:
2 x EF40
1 x ECC81
2 x EL84 (PP)
1 x EZ80

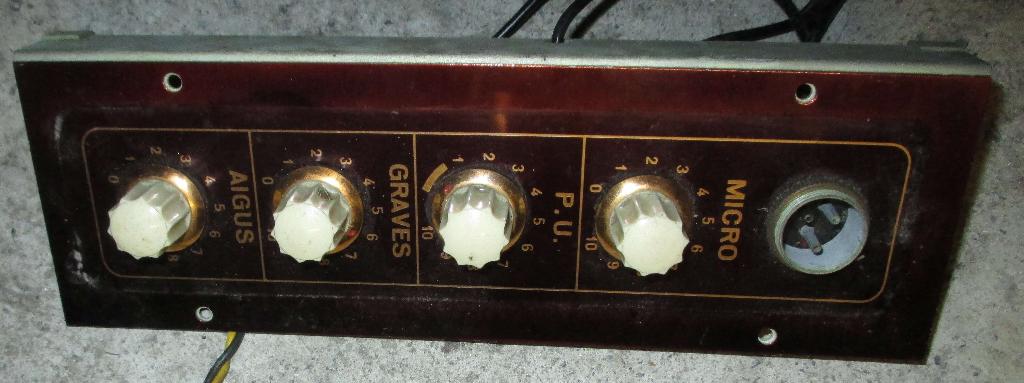

Une des photos reprend la platine des pot. de contrôle.
Pourriez-vous m'aider à identifier l'origine (marque - type) de cet ampli qui au vu des résistances utilisées doit dater du milieu des années 1950 ?
Merci pour votre aide qui me sera précieuse.
Jacques
| |
|
Sujet : Identification ampli BF à tubes Nouveau | De F6CER Le 09-11-2018 à 19:52 sta |
|
Bonsoir
Le préamplificateur me fait penser à du Film et Radio mais d’habitude il y a une plaque rivetée avec la marque et le numéro de série
|
|
Sujet : Identification ampli BF à tubes Nouveau | De Michel87 Le 09-11-2018 à 20:34 sta |
|
Bonsoir,
Les chimiques '' MICRO '' étaient souvent datés. Ce qui permettrait d'avoir une idée de la date de fabrication de l'ampli.
Il semblerait que les capas goudron aient un peu coulé...
|
|
Sujet : Identification ampli BF à tubes Nouveau | De HLJ Le 10-11-2018 à 17:26 sta |
|
Bonsoir,
Les ''capa goudron'', ne peux t'on pas s'exprimer avec des termes techniques corrects ?
Il serait plus correct techniquement de parler de ''condensateurs à diélectrique papier isolés dans du brai'', comme cela les quelques jeunes et autres novices qui lisent nos sujets apprennent à utiliser les termes corrects et non un jargon d'atelier.
Meilleures salutations.
HLJ
|
|
Sujet : Identification ampli BF à tubes Nouveau | De Radiolo Le 10-11-2018 à 17:39 sta |
|
quand les jeunes auront mis les doigts sur une de ces capas ayant bien chauffé à cause de ses fuites
ils auront vite compris le sens de capa goudron ![](s10.gif)
ça s'enleve des doigts a l'essence C
|
|
Sujet : Identification ampli BF à tubes Nouveau | De Michel87 Le 10-11-2018 à 18:35 sta |
|
Bonsoir,
Effectivement, le terme '' goudron '' que j'ai utilisé manque de précision.
Je me suis donc replongé avec curiosité ( et nostalgie ) dans mes archives.
J' y ai retrouvé mes cours de technologie des années soixante.
Dans le chapitre des composants, il est question de condensateurs papier isolés au brai, celui-ci étant composé composé de résine, de pétrole, et de goudron.
Mon appellation était donc fondée, mais dans une certaine proportion seulement.
@Radiolo,
Moi aussi, j''ai connu ce genre de situation, mais à l'époque, l'utilisation du trichloréthylène
n'étant pas encore prohibée, je l'utilisais avec succès.
Insouciante époque...
|
|
Sujet : Identification ampli BF à tubes Nouveau | De julienbeta Le 10-11-2018 à 19:54 sta |
|
Bonsoir
si je puis me permettre, et pour en avoir déroulé dans ma jeunesse pour voir ce qu'il y avait dedans, ces capas ... pardon condensateurs non polarisés, ne me semblent pas isolés (au sens diélectrique du terme) au goudron ni au brai, mais par une sorte de papier glacé ... sauf erreur bien entendu. Le goudron ou brai me semble plutôt là pour sceller le condensateur à diélectrique papier à l'intérieur du tube de verre, sans doute pour le protéger de l'humidité de l'air susceptible de détériorer les qualités du diélectrique justement...
j'ai bon là ?
cordialement
Julien
|
|
Sujet : Identification ampli BF à tubes Nouveau | De F6CER Le 10-11-2018 à 20:52 sta |
|
Bonsoir
Vous avez entièrement raison , ce sont des condensateurs papier scellés au brai , mais la dénomination « goudron » est très utilisée par certains bricoleurs
|
|
Sujet : Identification ampli BF à tubes Nouveau | De Michel87 Le 10-11-2018 à 21:25 sta |
|
Bonsoir,
Effectivement, le brai assurait l'étanchéité de l'ensemble, pas l'isolation.
Autant que je me souvienne, le diélectrique devait être du papier paraffiné.
|
|
Sujet : Identification ampli BF à tubes Nouveau | De Flamand Le 11-11-2018 à 00:18 sta |
|
Bonsoir à tous,
Oui, mais l'ampli, il est de la marque ''goudron'', ''brai'', ''papier paraffiné'' ou ....trichloréthylène ?
La plaquette avec les ''pot'' de réglages n'inspire t-elle pas un membre de cet honorable forum ?
Étant donné que je ne vois qu'une connexion possible que pour un micro et qu'il y a cependant un pot pour le P.U, qui a une connexion coupée, ne s'agirait-il pas d'un pick-up ?
Ne vous inquiétez pas pour les ''condos'', ils seront tous remplacés (sauf les céramiques), de même que les résistances agglomérées, à la dérive importante et génératrices de bruit considérable dans la pré-amplification.
Jacques
|
|
Sujet : Identification ampli BF à tubes Nouveau | De F6CER Le 11-11-2018 à 08:38 sta |
|
Bonjour
Pour lever le doute vous devriez établir le schéma du preampli avec les deux EF40 , vu le nombre réduit de composant ça devrait être assez facile
|
|
|
