Sujet : électrophone GID Nouveau | De collectionGID Le 21-07-2006 à 14:57 sta |
|

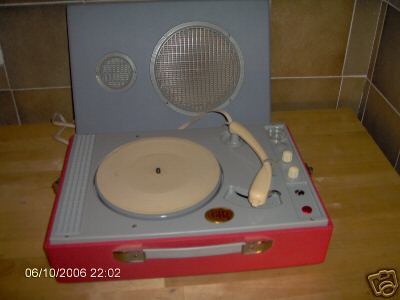

Je cherche à dépanner la partie ampli BF de l'électrophone de la Guilde en photo. Il date des années 1960, à transistors Ge PNP (SFT 352, SFT 351, SFT 321, SFT212). Je pense que la tension d'alimentation est du 0-12 V mais pas sûr (secondaire transfo à point milieu + double diode + filtre C,L,C). Suis également intéressé par la notice d'origine et éventuellement un modèle identique
| |
|
Sujet : électrophone GID Nouveau | De mignon Le 22-07-2006 à 08:31 sta |
|
Bonjour,
je n'ai pas le schéma, mais attention à cette époque la masse était souvent le plus et plutot du 9V.
|
|
Sujet : électrophone GID Nouveau | De collectionGID Le 22-07-2006 à 12:31 sta |
|
Oui, j'ai bien constaté que la masse est le plus à cause des transistors PNP. le redresseur d'origine se présente sous la forme d'un carré métallique avec 3 broches. les seules mentions inscrites sont -L1~ SORAL BW15V 600 mA
|
|
Sujet : électrophone GID Nouveau | De Pierrot du 82 Le 22-07-2006 à 15:15 cms |
| ![](tr.gif) |
Si le redresseur est donné pour 15 volts max, la tension d'alim est plus proche de 9V que de 12V.
Ce genre de redresseur est à remplacer par 2 diodes 1A genre 1N4003 ou 1N4006.
| ![](tr.gif) |
|
|
Sujet : électrophone GID Nouveau | De collectionGID Le 24-07-2006 à 18:23 sta |
|
Merci pour les infos, il y a en effet une résistance chutrice de 220 ohms couplée avec un capa de 500 microF, et qui ramène la tension à 9V. Mais je pense que le problème se situe au niveau de l'amplificateur de sortie avec le transistor de puissance SFT 212.
|
|
Sujet : électrophone GID Nouveau | De Pierrot du 82 Le 24-07-2006 à 19:47 cms |
| |
|
Sujet : électrophone GID Nouveau | De Yves Cantineau Le 24-07-2006 à 21:03 cms |
| ![](tr.gif) |
Bonsoir, voici les équivalences pour les transistors donnés:
SFT352 PNP = AC125-126-151-192
SFT351 PNP = AC125-126-151-192
SFT321 PNP = AC128-153-188-193
SFT212 PNP = AD149-166
Une question, pourquoi n'y a t'il pas de NPN dans la partie puissance??? Manque des transistors dans la liste???
Cordialement Yves
| ![](tr.gif) |
|
|
Sujet : électrophone GID Nouveau | De collectionGID Le 25-07-2006 à 18:07 sta |
|
Tout d'abord, merci pour vos réponses et conseils;
il y a bien 3 transistors PNP en boitier TO-1 sur le circuit imprimé et le 4ème PNP le SFT212 sur son radiateur (voir photos). Sur la photo, on distingue d'un coté une self de lissage du filtre de l'alim et de l'autre le transfo de son qui alimente le haut parleur.
J'ai remplacé 2 capas mais pas d'effet.
Je vais investiguer plus sérieusement avec des points de mesure.
| |
|
Sujet : électrophone GID Nouveau | De collectionGID Le 08-12-2006 à 17:44 sta |
|
des nouvelles:
J'ai finalement réussi à isoler la panne, avec un oscillo, quand même.
remplacement d'un transistor et un condensateur de liaison d'un étage intermédiaire.
Le transistor de puissance de l'étage final était bon.
Les capas de l'alim ont été remplacées aussi.
il chante à nouveau.
Je cherche toujours la notice d'époque lui correspodant, même une photocopie me satisferait...
