| Sujet : Recherche Schéma METRIX MX002A Nouveau | De Jiji Le 16-10-2020 à 15:50 sta |
|
Bonjour,
Je recherche le schéma d'un multimètre METRIX MX002A
Quelqu'un aurai-t'il ce schéma ?
Merci d'avance
Jiji
|
|
| Sujet : Recherche Schéma METRIX MX002A Nouveau | De F6FLC Le 16-10-2020 à 20:04 sta |
|
Bonjour,
j'ai oui dire que le MX 002A était le même que le 001A mais l'un monté et l'autre en kit

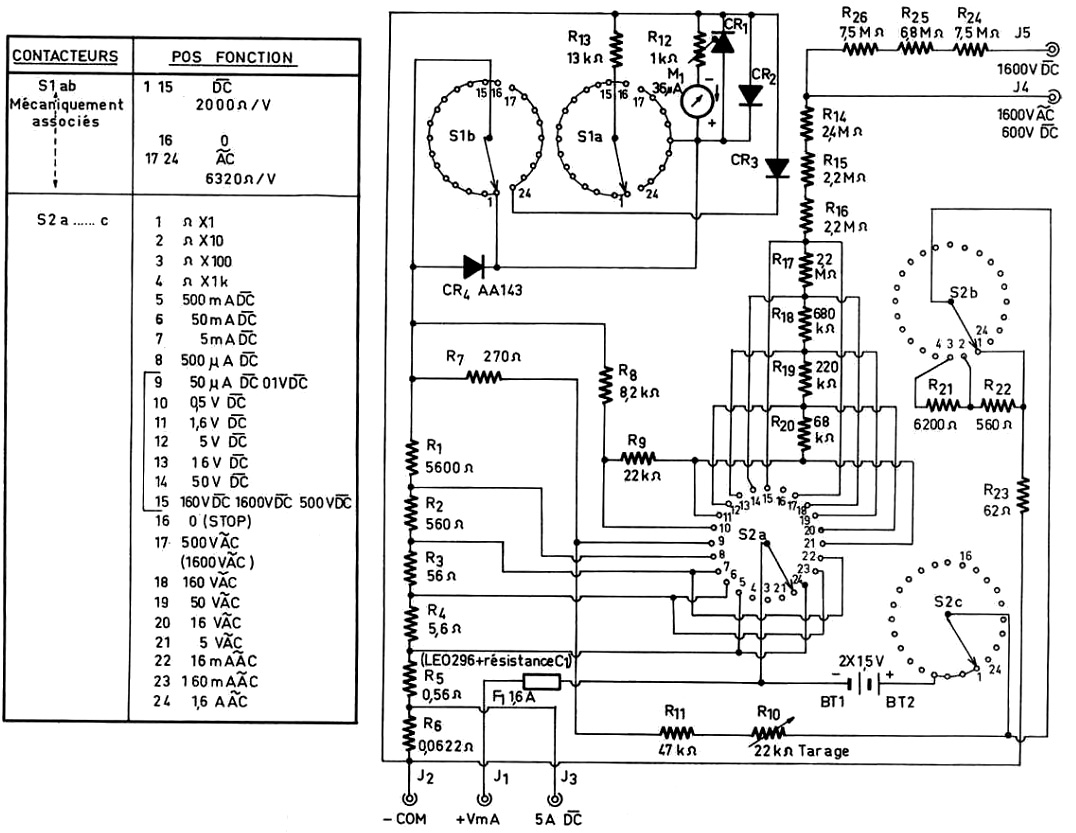

donc voilà le schéma
Michel...
| |
|
| Sujet : Recherche Schéma METRIX MX002A Nouveau | De Jiji Le 18-10-2020 à 11:33 sta |
|
Bonjour,
Merci Michel pour cette réponse.
Je remets en état de marche un METRIX MX002A qui a pas mal vécu !
Il me reste à régler un PB au niveau du tarage de la fonction ohm sur 3 calibres..

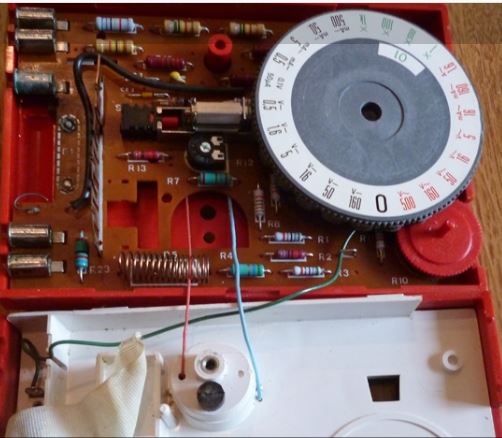

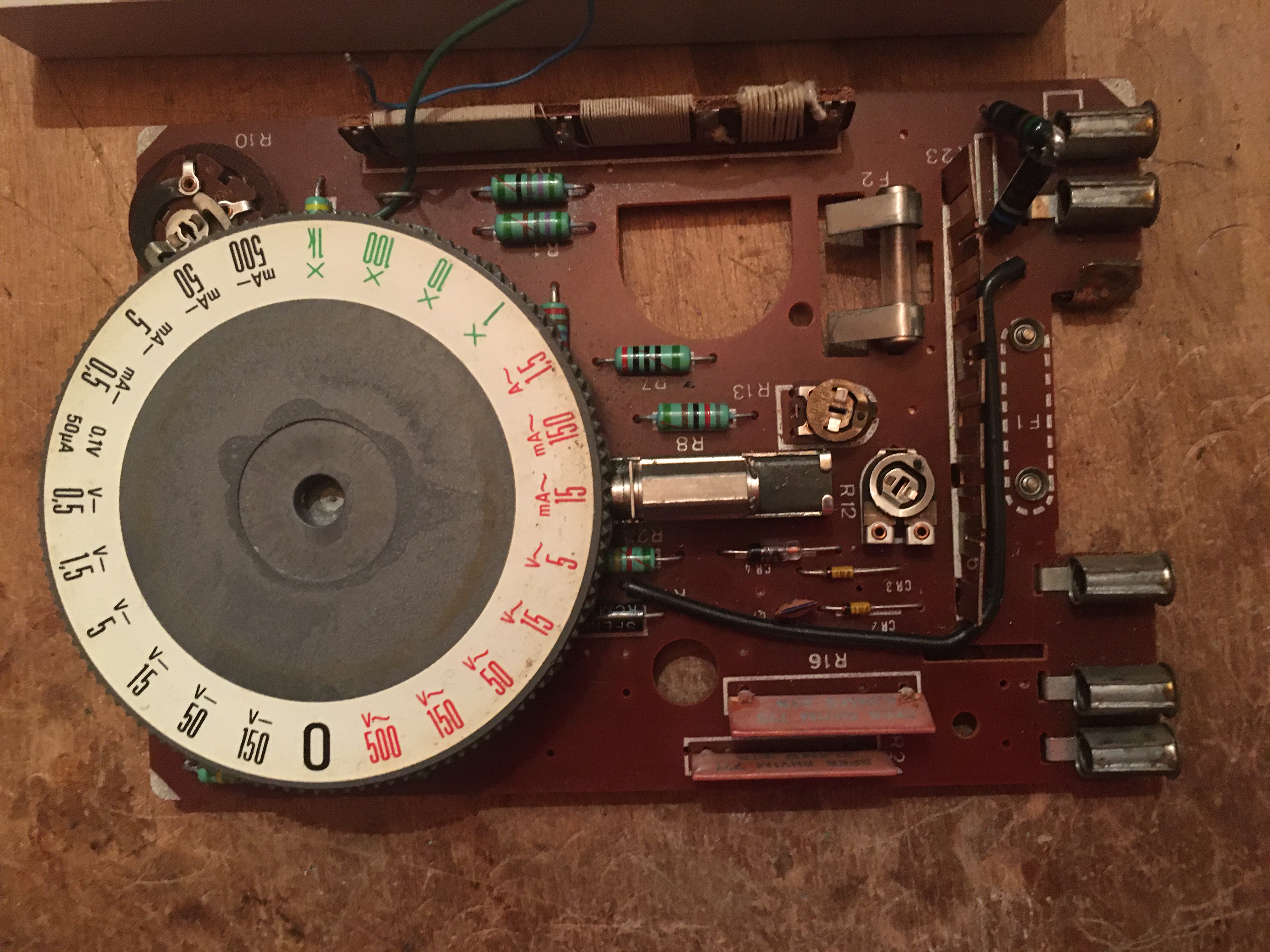

Je pense qu'il y a des différences entre le MX001 et le MX002 notamment au niveau des diodes et un potentiomètre en plus R13. Je met les photos en PJ.
73
Jiji
| |
|
| Sujet : Recherche Schéma METRIX MX002A Nouveau | De F6FLC Le 18-10-2020 à 12:11 sta |
|
Exact, il n'y a pas de R-13 sur le schéma
|
|
| Sujet : Recherche Schéma METRIX MX002A Nouveau | De Pascal0811bis Le 18-10-2020 à 13:09 sta |
|
Bonjour. Si il y a R13 sur le schéma, en haut sur le rotacteur S1A
|
|
| Sujet : Recherche Schéma METRIX MX002A Nouveau | De F6FLC Le 18-10-2020 à 15:10 sta |
|
Exact, je cherchais un potard
|
|
| Sujet : Recherche Schéma METRIX MX002A Nouveau | De Jiji Le 19-10-2020 à 11:02 sta |
|
Bonjour,
Je viens de finir le dépannage
Un PB au niveau de la pile qui a coulée et corrodée la patte de contact (j'ai soudé un petit morceau de cuivre sur le CI) et une résistance défaillante.
Concernant les schémas, il y a des différences entre le MX001A ou B et le MX002A
notamment au niveau de la diode CR1 qui n'y est pas et du potentiomètre R13.
La valeur des résistances de la partie mesure et le principe sont les mêmes, donc facilement transposables. Par contre, difficile de s'y retrouver avec les contacteurs !
Concernant le potentiomètre R13, il est positionné comme la résistance R13 et fonctionne sur la position mesure intensité, c'est donc équivalent mais en plus réglable.
Merci à tous les 2 pour vos réponses et à un de ces jours sur le Forum
Jiji
|
|
| Sujet : Recherche Schéma METRIX MX002A Nouveau | De F6FLC Le 19-10-2020 à 12:08 sta |
|
|
|
|
