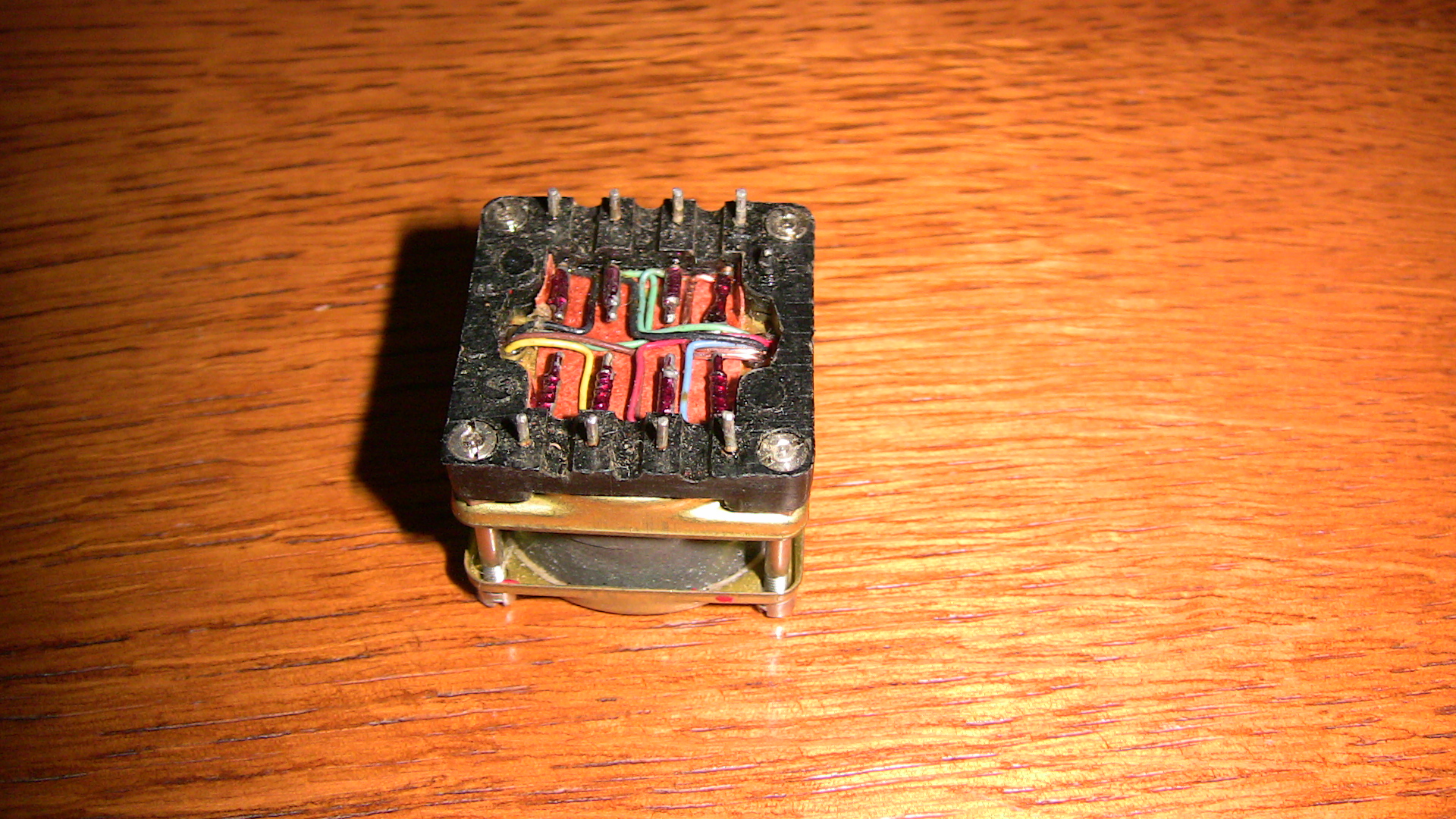

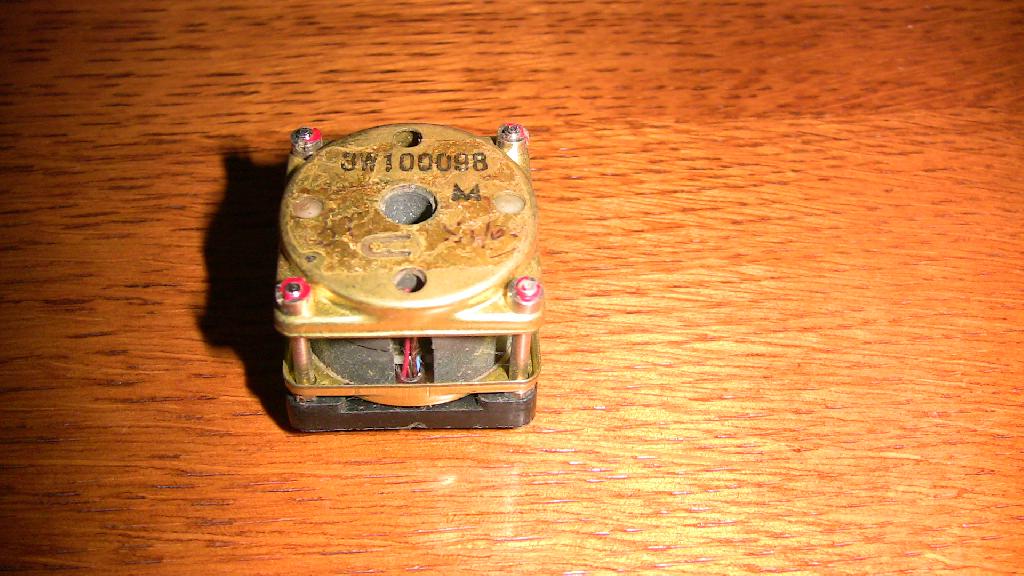

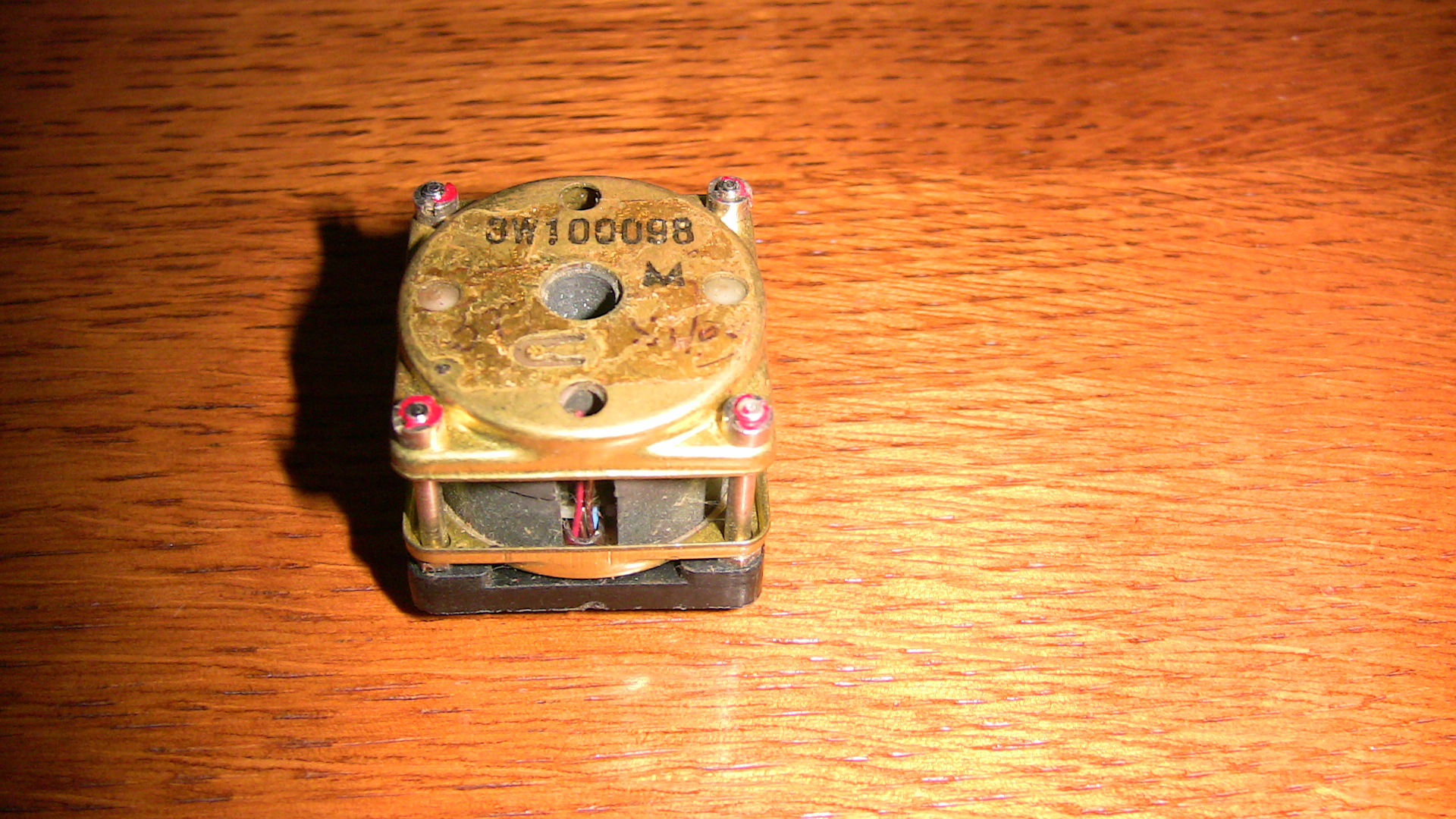

Sujet : Quel est ce composant ? Nouveau De Dominique  Le 29-01-2021 à 17:46 sta Bonjour, quel est ce composant ? 26 * 26 mm hauteur 20 mm. Apparemment un bobinage dans un ferrite à l'intérieur ... Merci. Dominique.

Sujet : Quel est ce composant ? Nouveau De F6FLC  Le 29-01-2021 à 17:54 sta Bonjour, ça peut en être des choses ! transfo d'un équipement PTT bobine d'un oscillateur quelconque pièce d'un ordinateur pro des années 70 etc... Michel...

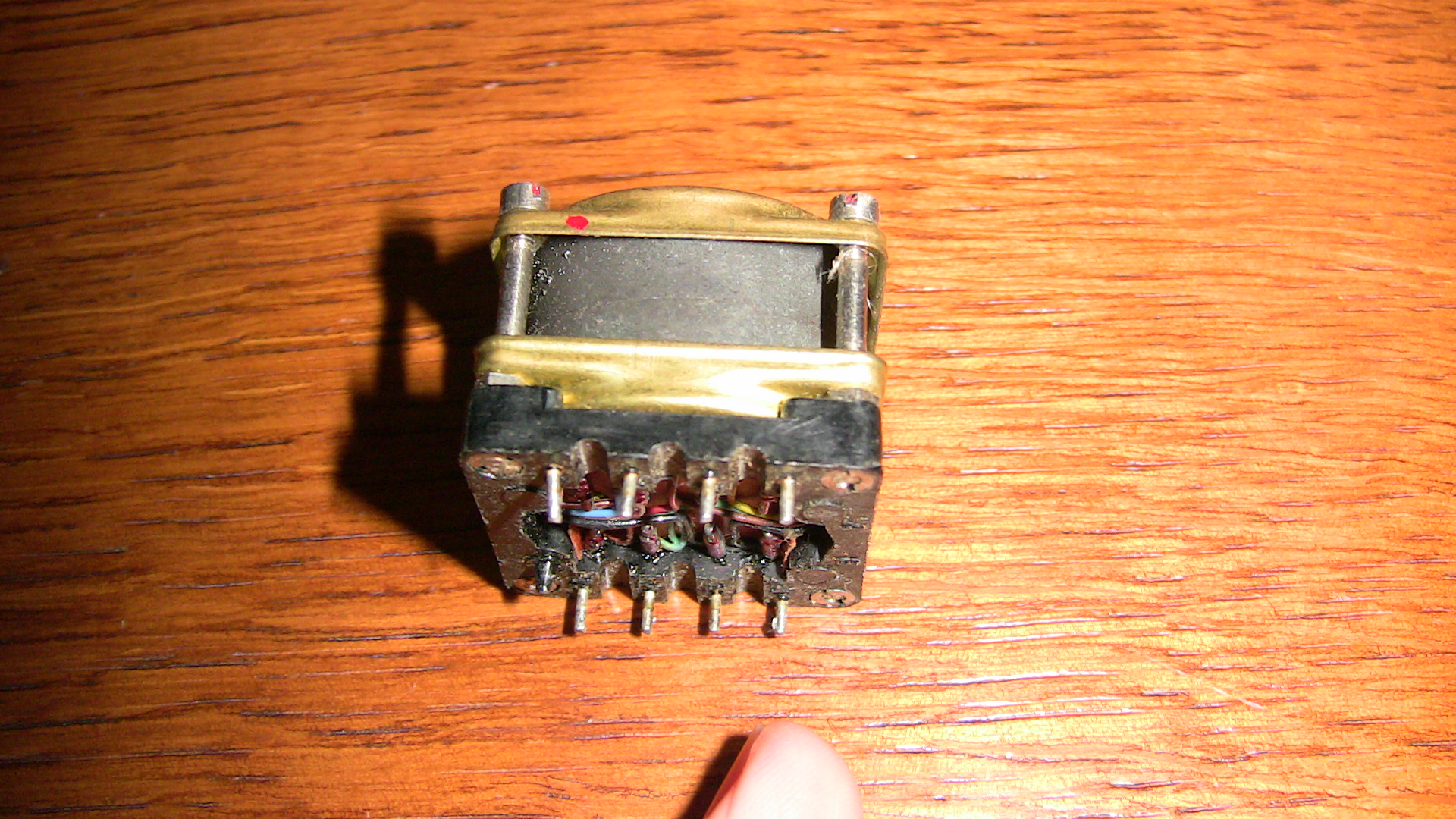

Sujet : Quel est ce composant ? Nouveau De Jacques (webmestre)  Le 29-01-2021 à 18:10 sta Sur la deuxième photo, c'est un pouce

Sujet : Quel est ce composant ? Nouveau De Dominique  Le 29-01-2021 à 18:14 sta Oui, ce matériel venait de mon oncle qui bossait aux PTT... Jacques, tu m'a été d'un grand secours ! Dominique.

Sujet : Quel est ce composant ? Nouveau De Jacques (webmestre)  Le 29-01-2021 à 18:50 sta Si c'est ton petit doigt, ta femme devrait être contente. Blague à part, ce sont des transformateurs Siemens pour lignes téléphoniques ou intégration dans des téléphones.

Sujet : Quel est ce composant ? Nouveau De patb  Le 29-01-2021 à 21:19 sta bonsoir, Ou est le sigle Siemens? Dans des téléphones, non, bien trop cher! Sur du matériel tépéphonique peut etre, mais surement du tres pro. Transmissions militaires par exemple. Ayant travaillé a la SAT pour les matériels civils les boitiers de transfos étaient plutot style borne ou cubiques mais en tole emboutie. J'ai des dizaines de transfos de ce genre, matériel réservé aux militaires!

Sujet : Quel est ce composant ? Nouveau De F6FLC  Le 29-01-2021 à 23:34 sta Bonjour, en téléphonie entre les centraux et les abonnés, oui de la tôle parce que c'est de la BF mais les liaisons entre les centraux des grandes villes, avant la fibre les voies se baladaient en porteuses modulées dans des coax entre quelques centaines de kHz et 17 MHz et les platines de modulation et démodulation étaient remplies de pots de ce genre en ferrite Michel...

Sujet : Quel est ce composant ? Nouveau De patb  Le 29-01-2021 à 23:50 sta Bonsoir, la frequence de coupure des ferrites MnZn est de l'ordre de 1 MHZ avec des NiZN on peut aller jusque 5 MHZ Mais le pot en photo est surement du MnZn et ne doit pas passer plus de 500 KHZ!

Sujet : Quel est ce composant ? Nouveau De Dominique  Le 30-01-2021 à 14:52 sta Avant de démonter, je viens de faire quelques mesures. Ce pot possède trois enroulements dont un avec un point milieu. Dominique.

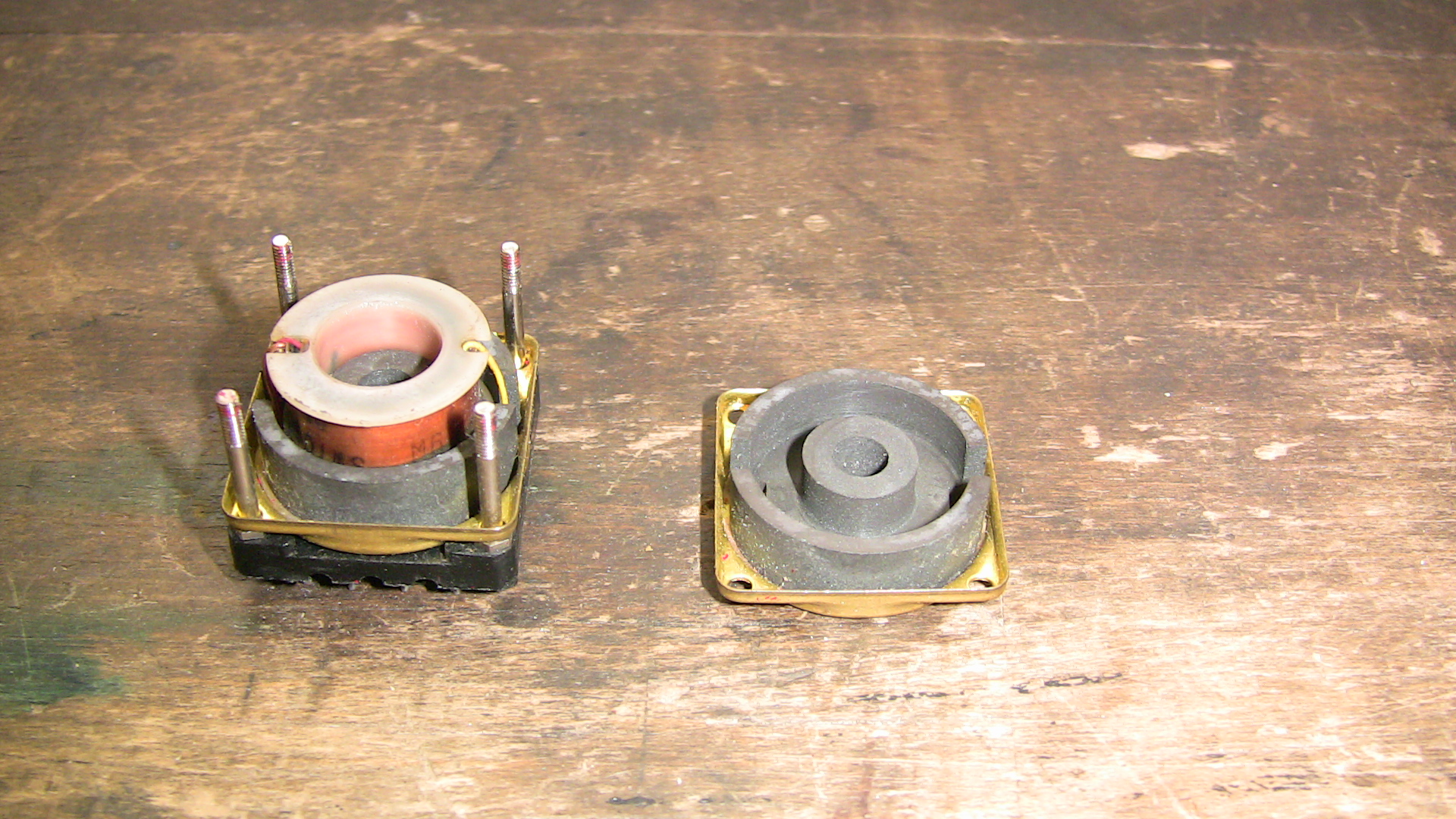

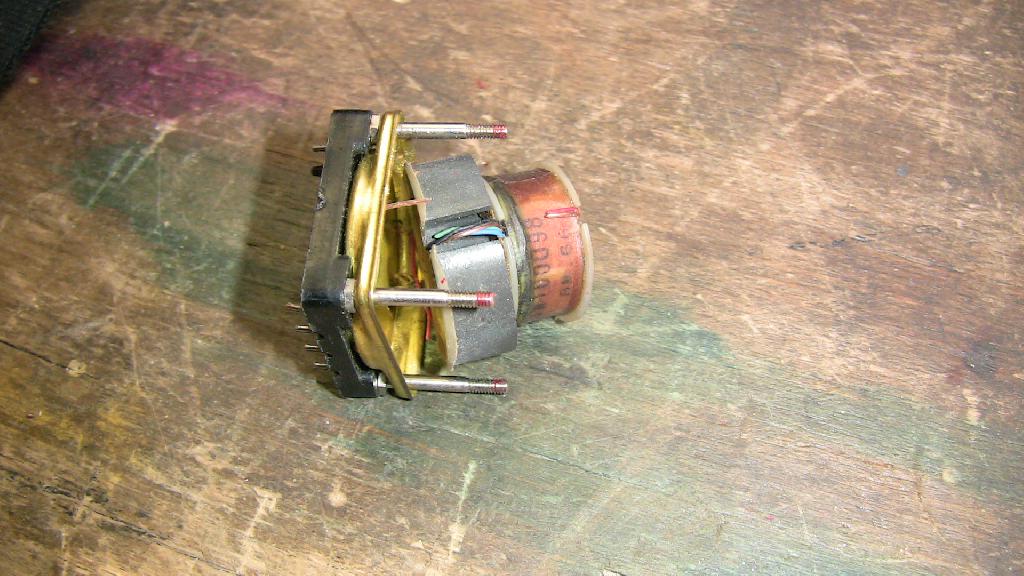

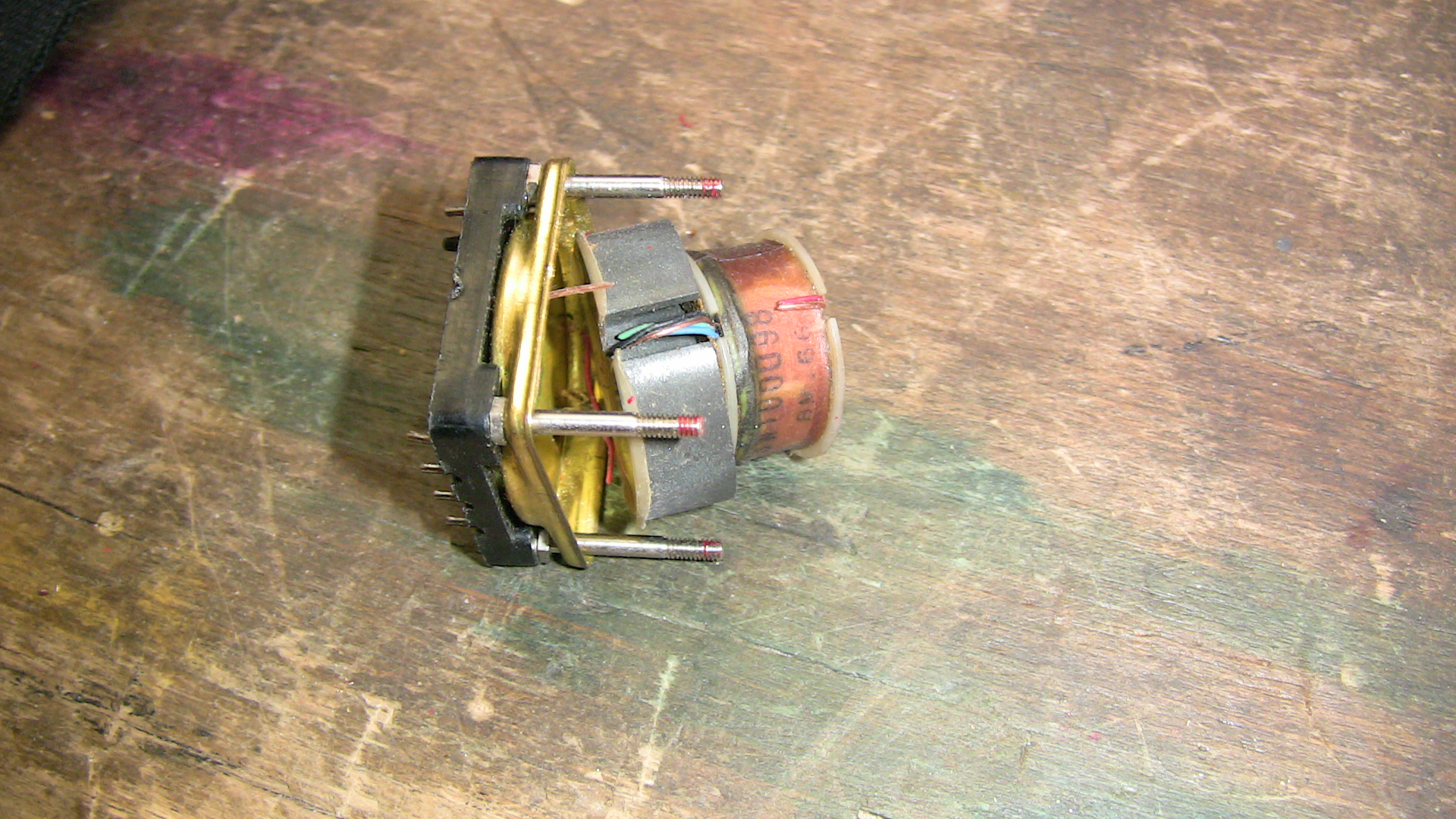

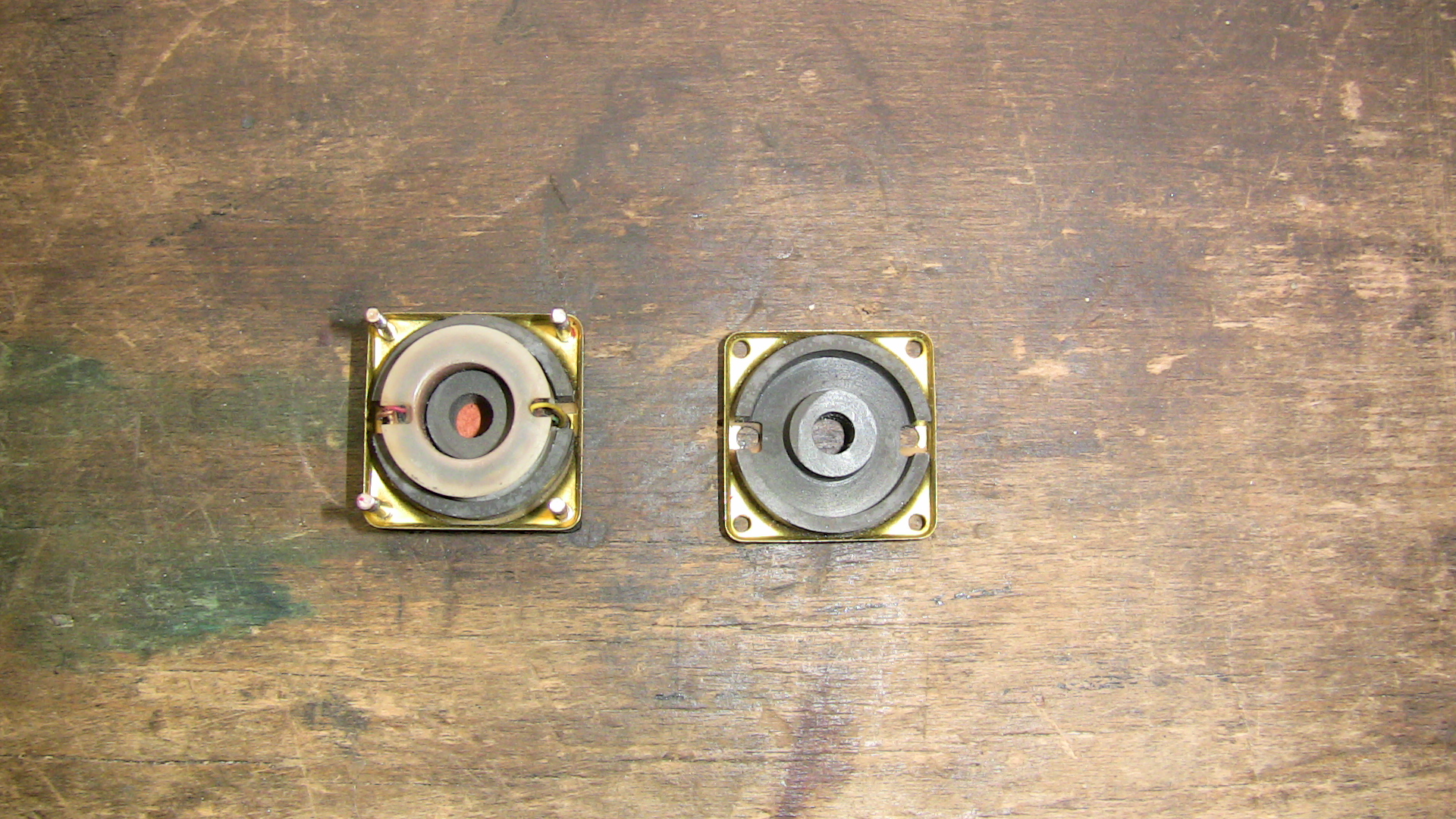

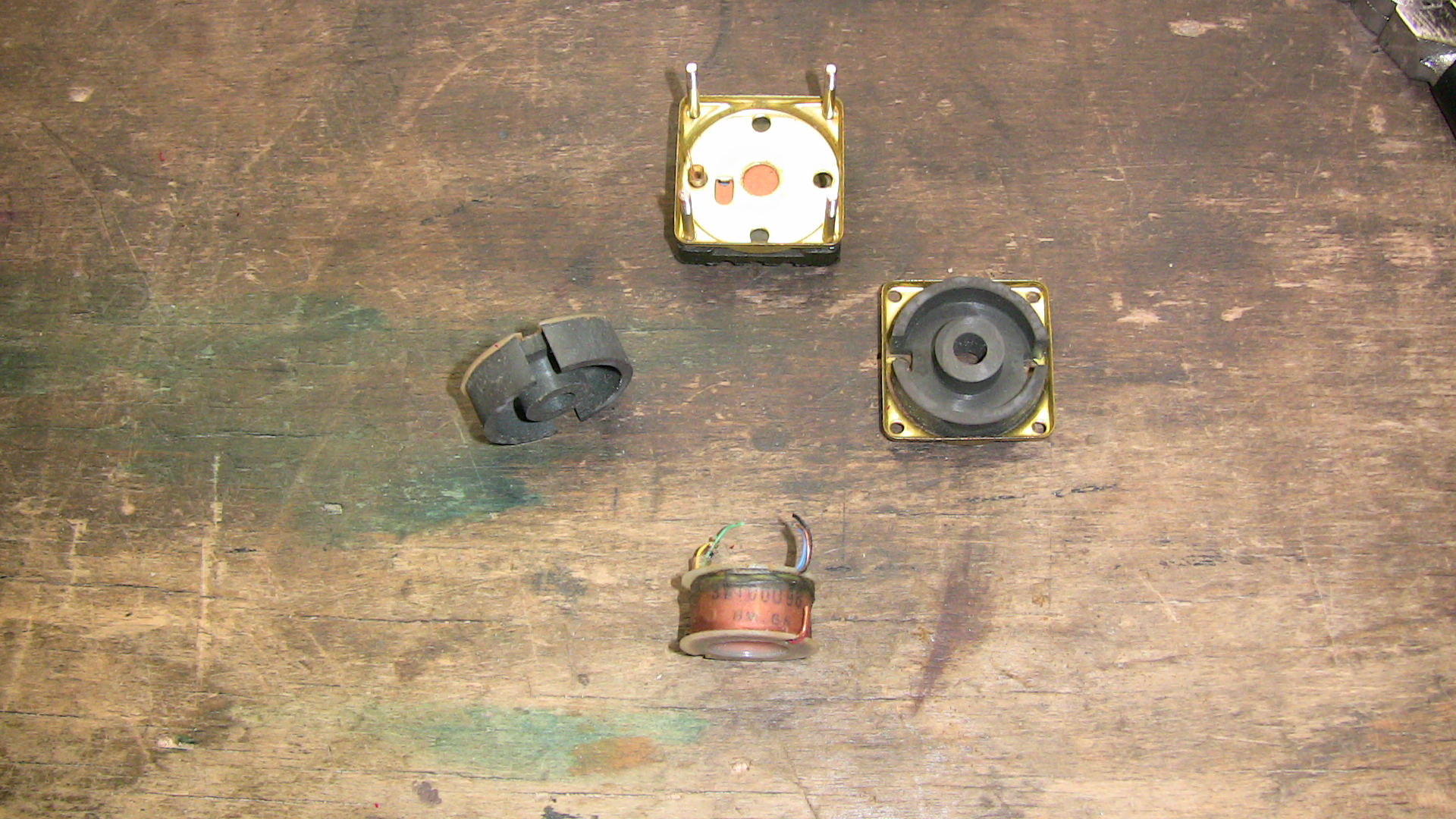

Sujet : Quel est ce composant ? Nouveau De Dominique  Le 30-01-2021 à 15:48 sta Et voici le démontage.

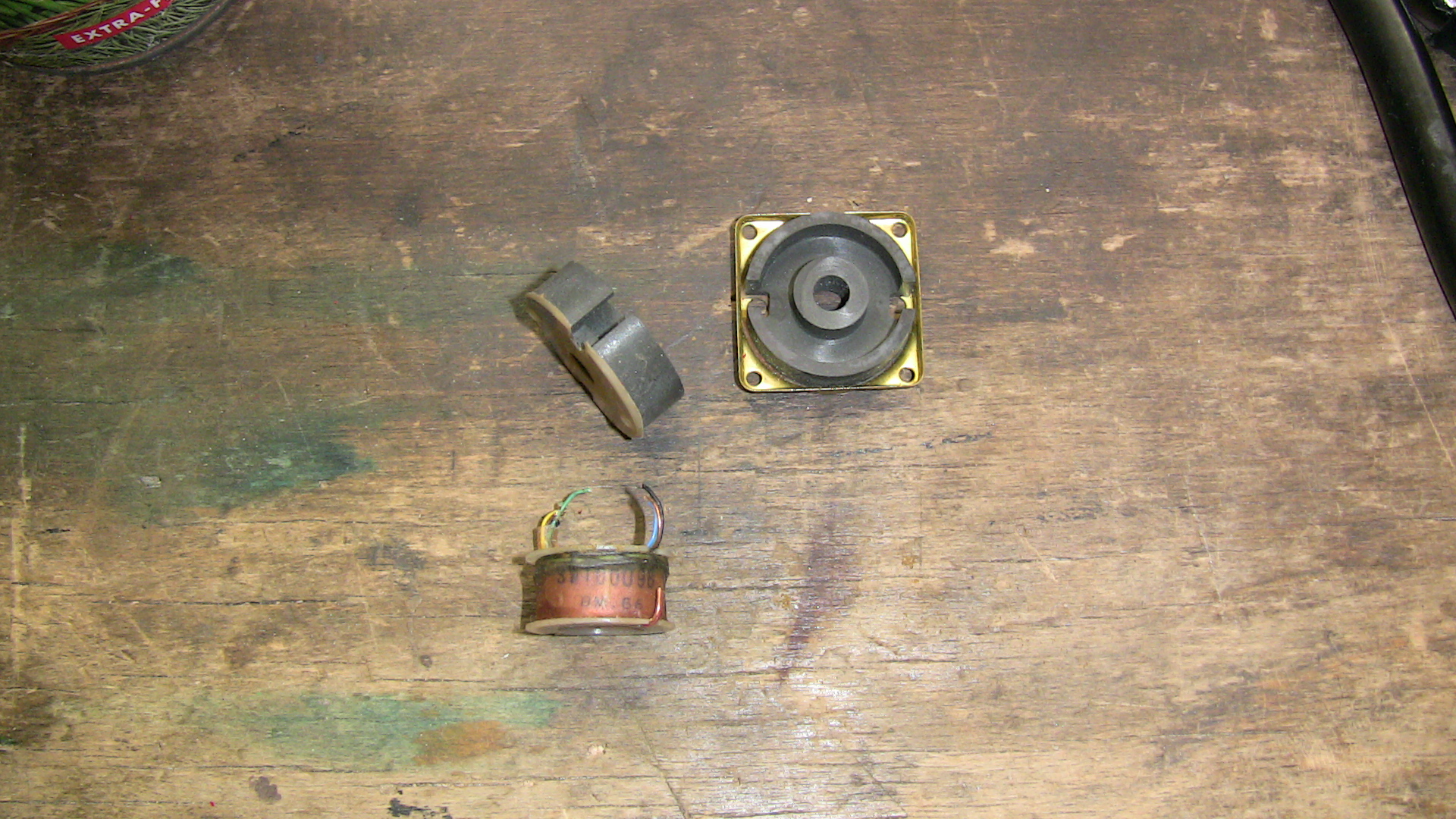

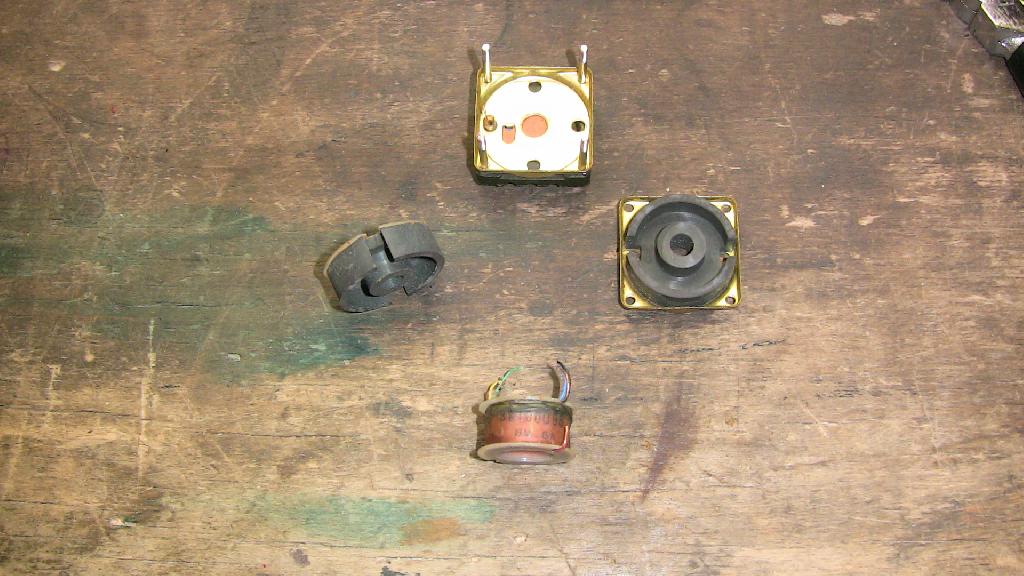

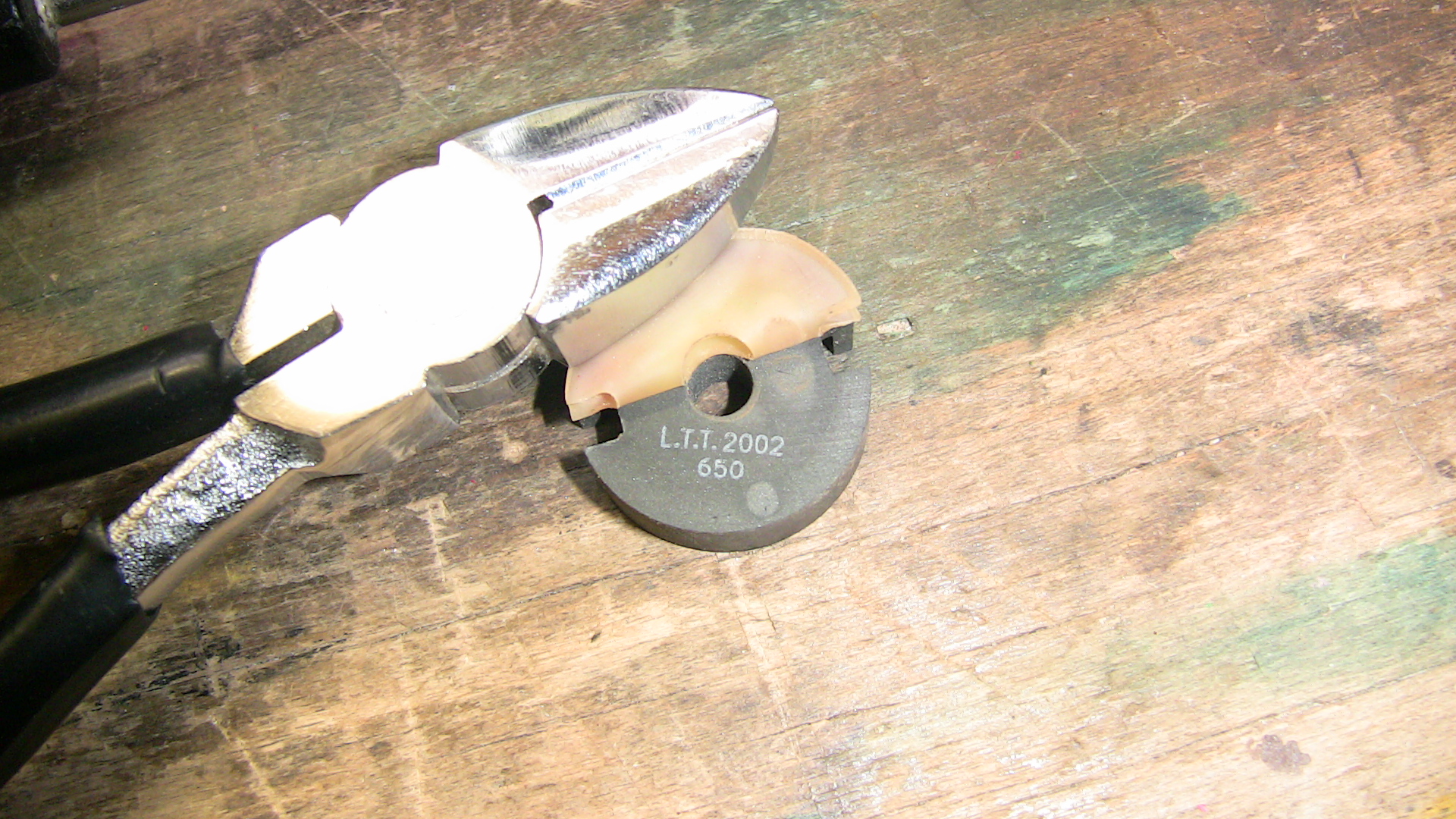

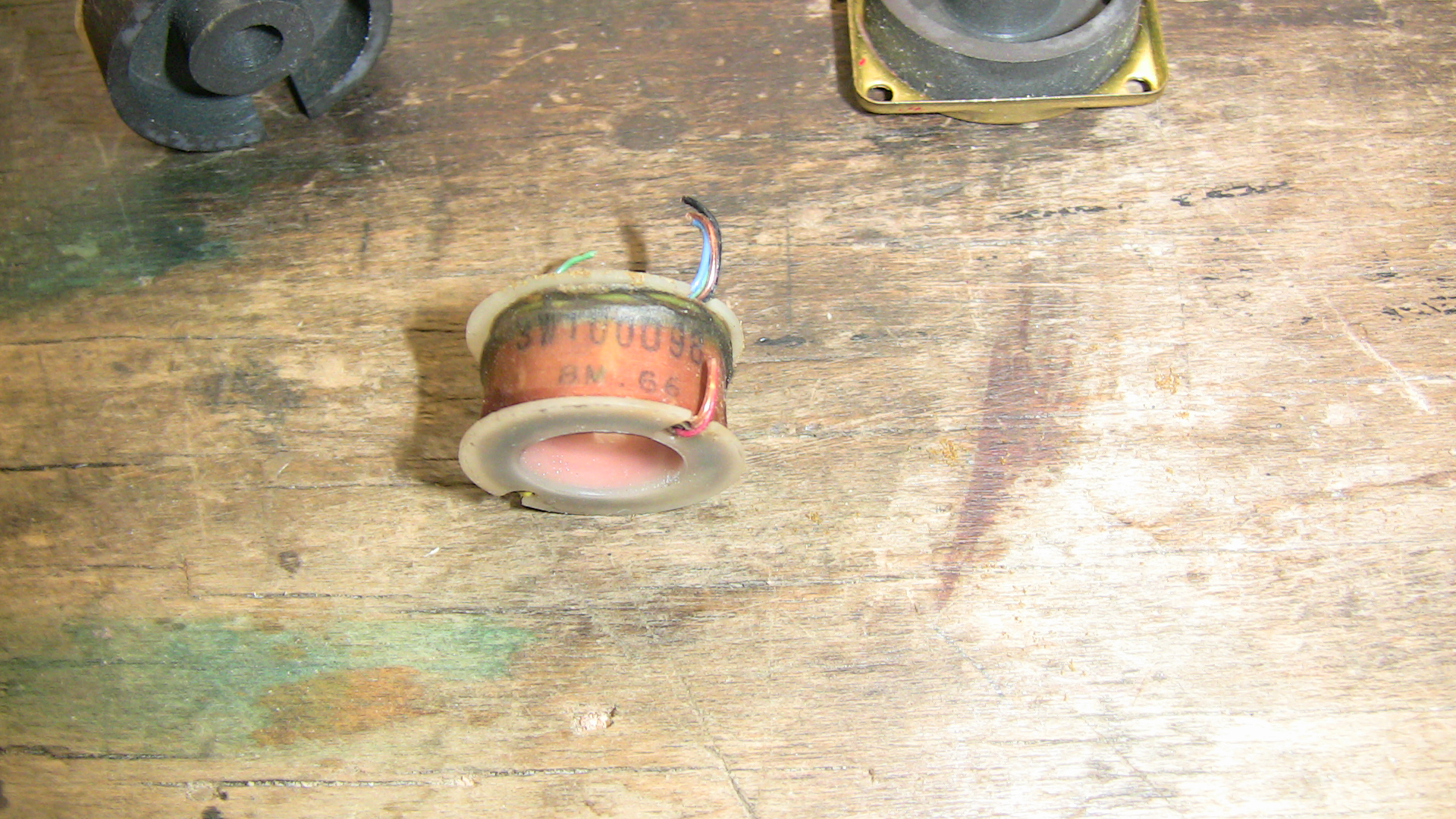

Sujet : Quel est ce composant ? Nouveau De Dominique  Le 30-01-2021 à 15:50 sta Suite des photos. La broche 1 section B est reliée à la masse de l'ensemble. Dominique

Sujet : Quel est ce composant ? Nouveau De Jacques (webmestre)  Le 30-01-2021 à 18:51 sta Je me demande ce que tu veux bien faire de ce biniou. A la rigueur un déphaseur mais je ne vois pas l’intérêt en TSF.

Sujet : Quel est ce composant ? Nouveau De Dominique  Le 30-01-2021 à 19:23 sta Ce montage : http://tsfsepelliere44.e-… ça occupe le temps et l'esprit et même si ce n'est pas indispensable, ç'est toujours mieux que d'écouter les infos démoralisantes à propos du covid... Demain, je bobine 330 spires Dominique.

Sujet : Quel est ce composant ? Nouveau De Flamand  Le 31-01-2021 à 01:42 sta Bonsoir Dominique et aux lecteurs, Si vous désirez réaliser un montage convertisseur HT à un transistor avec arrêt automatique, je vous suggère de ne pas utiliser ce pot ferrite s'il comporte un entrefer. Donc PAS D'ENTREFER contrairement à ce que l'on peut parfois affirmer sur internet pour ce montage. La simili stabilisation (MPSA44) ajoutée au montage dont vous faites référence ne sert à rien, sauf à dégrader le rendement et à annuler la mise en standby automatique du convertisseur. Je vous suggère de vous orienter vers le montage débattu à plusieurs reprises sur le présent forum et qui est aussi décrit ici: https://www.carnets-tsf.f… Voir notamment: http://www.tsf-radio.org/… http://www.tsf-radio.org/… http://www.tsf-radio.org/… Et bien d'autres.... S'il y a des questions (simulations, composants...), il suffit de les poser; j'essaierai d'y répondre. Jacques

Sujet : Quel est ce composant ? Nouveau De Dominique  Le 31-01-2021 à 14:58 sta Merci pour ce complément d'informations. je vais expérimenter tout cela. Dominique.

Sujet : Quel est ce composant ? Nouveau De Jacques (webmestre)  Le 31-01-2021 à 17:54 sta Effectivement, cela pourrait servir à une alim 67V pour postes trans-oceanics.

Sujet : Quel est ce composant ? Nouveau De F6FLC  Le 31-01-2021 à 23:49 sta Ou un oscillateur suivi d'un ampli et un tweeter pour éloigner les bestioles sensibles aux ultra-sons

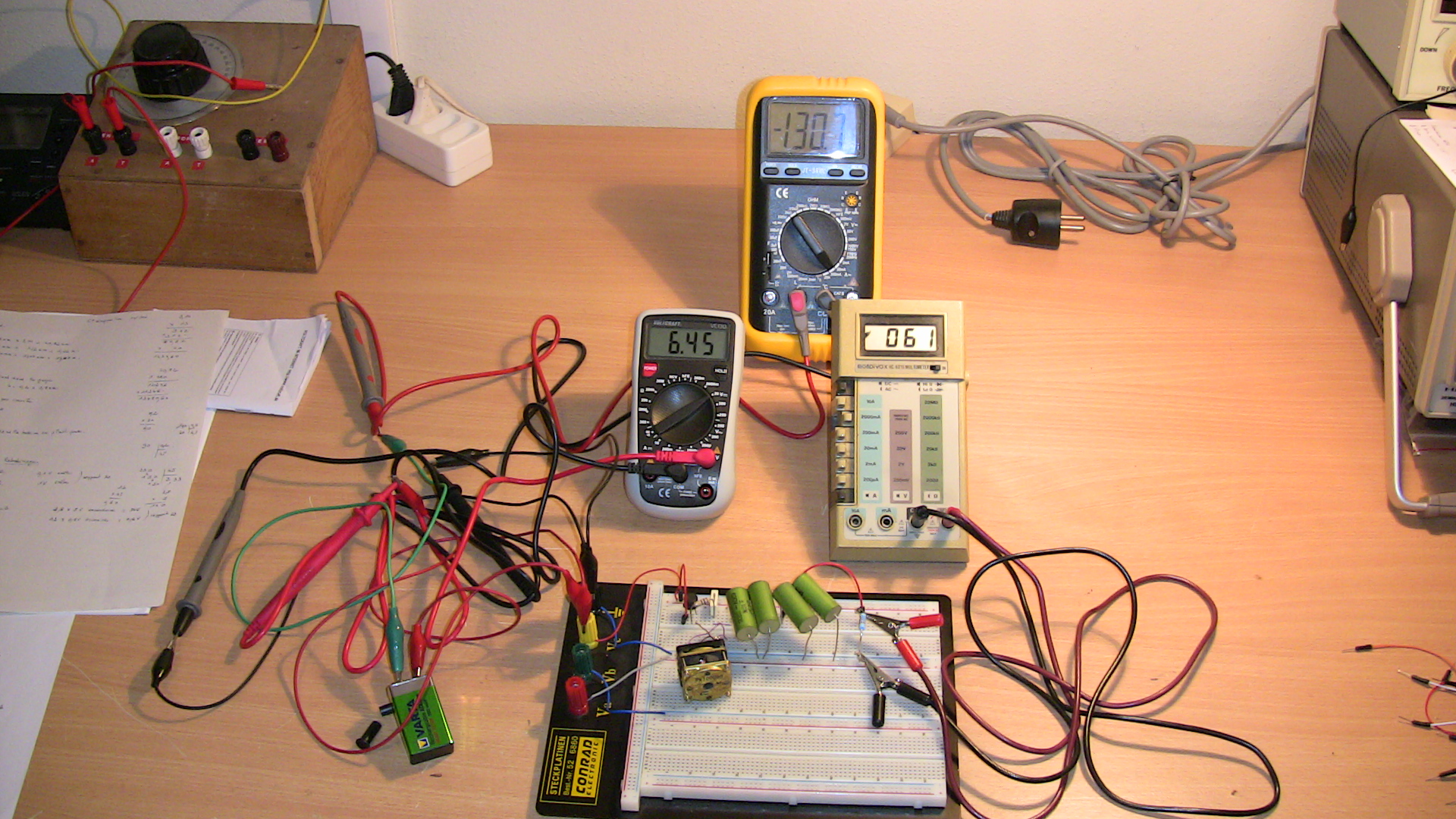

Sujet : Quel est ce composant ? Nouveau De Dominique  Le 04-02-2021 à 15:37 sta Bonjour, j'avais déjà bobiné mes spires avant que Jacques Flamand ne réponde et j'ai fait un primaire de 30 spires et un secondaire de 300 spires. Par contre, pour le montage sur plaquette d'essai, je ne me suis pas embêté à mettre une zener et un transistor régulateur comme le préconise Jacques. J'ai pris les composants que j'avais sous la main : un transistor 2N527 et quatre condensateurs de 47 uF mis en parallèle deux à deux pour m'approcher des 1 uF de filtrage. Le montage a démarré du premier coup ! J'alimente le tout avec un accumulateur de 9 volts ( qui est à recharger ) car il délivre seulement 6,45 volts sous 130 mA... Au secondaire, j'ai une tension de 61 volts avec une résistance de charge de 5500 ohms ce qui donne un débit de 11 mA. Je n'ai pas osé descendre la charge car je ne sais pas trop si le courant base de mon vieux transistor peut supporter plus que 11 mA : si j'ai bien compris, c'est le courant de base qui alimente la partie HT du montage, ceci au travers du secondaire du transformateur. Super petit montage. Dominique

Sujet : Quel est ce composant ? Nouveau De Dominique  Le 04-02-2021 à 15:44 sta J'ai oublié de préciser que le pot remonté, les deux demi ferrites sont jointes sans aucun espace, donc pas d'entrefer sur ce type de pot. C'est un coup de pot ! Dominique.

Sujet : Quel est ce composant ? Nouveau De georgesgiralt  Le 04-02-2021 à 16:36 sta Bonjour, J'ai beaucoup joué avec ce montage. Il est assez génial et tellement simple ! pour les postes à tubes batteries, ils sont très peu regardants sur la tension HT car ils étaient alimentés avec des piles dont on voulait tirer les derniers mAh vu leur prix. Par contre, coté tension filament, attention ils sont très susceptibles et super fragiles.

Sujet : Quel est ce composant ? Nouveau De Dominique  Le 04-02-2021 à 19:07 sta Merci pour le conseil. Je n'ai jamais bricolé sur les tubes batterie et je ferai très attention. Dominique.

Sujet : Quel est ce composant ? Nouveau De Dominique  Le 19-02-2021 à 17:59 sta J'avance doucement, mais sûrement. Aujourd'hui, j'ai réalisé le circuit imprimé... Dominique.

Sujet : Quel est ce composant ? Nouveau De Flamand  Le 20-02-2021 à 01:51 sta Bonjour, Beau petit montage. Avez-vous mesuré la puissance IN et OUT afin de déterminer son rendement ? Jacques

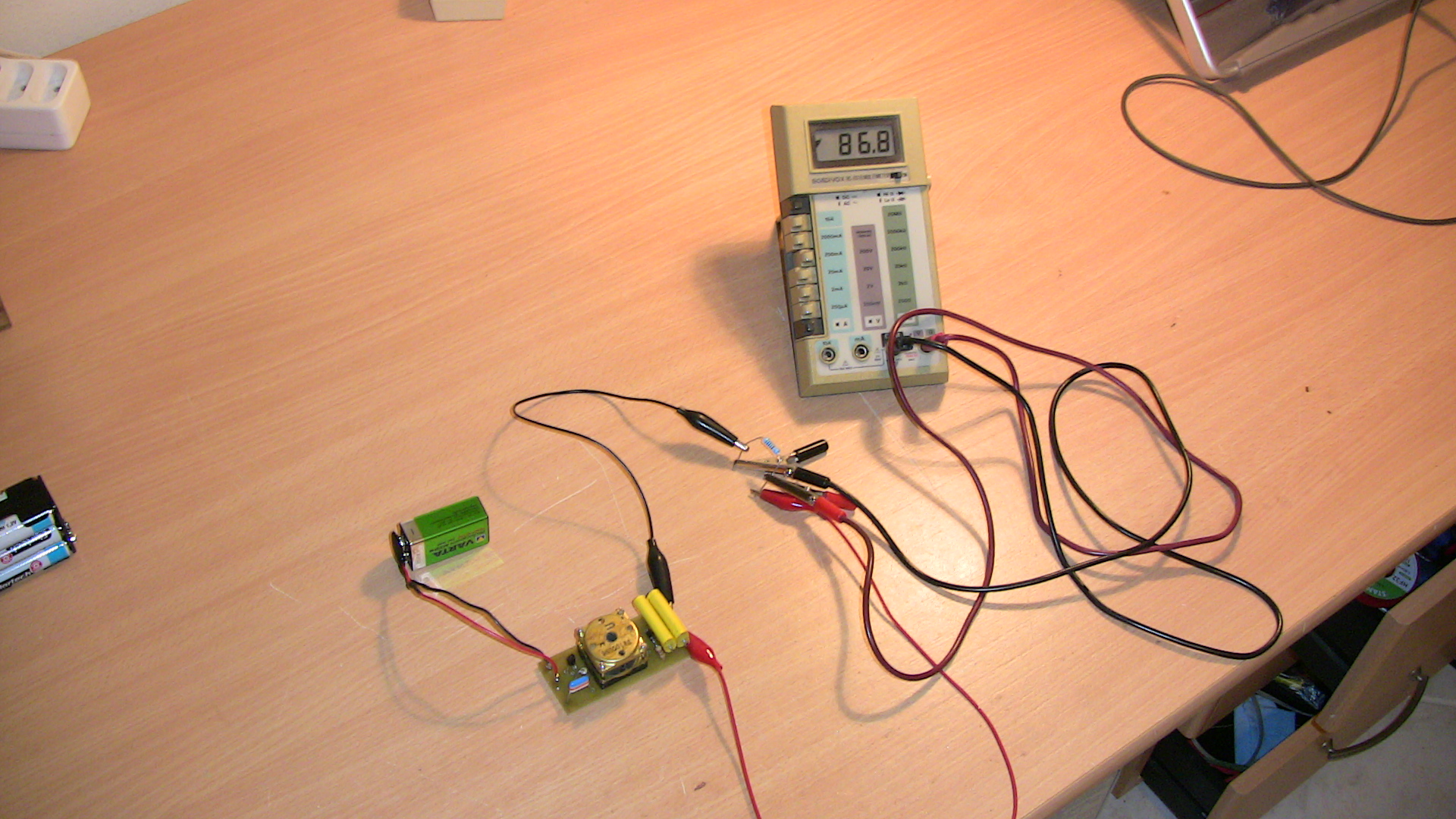

Sujet : Quel est ce composant ? Nouveau De Dominique  Le 20-02-2021 à 11:37 sta Bonjour voici les mesures relevées. Avec une charge de 5,6K : i primaire 166,6 mA u primaire 8,2 V puissance 1,36 W i secondaire 15,3 mA u secondaire 86,1 V puissance 1,31 W Avec une charge de 10K : i primaire 91,7 mA u primaire 8,76 V puissance 0,803 W i secondaire 8,7 mA u secondaire 89 V puissance 0,774 W Si je ne me trompe pas, dans les deux cas j'ai un rendement de 96,3%. Dominique.

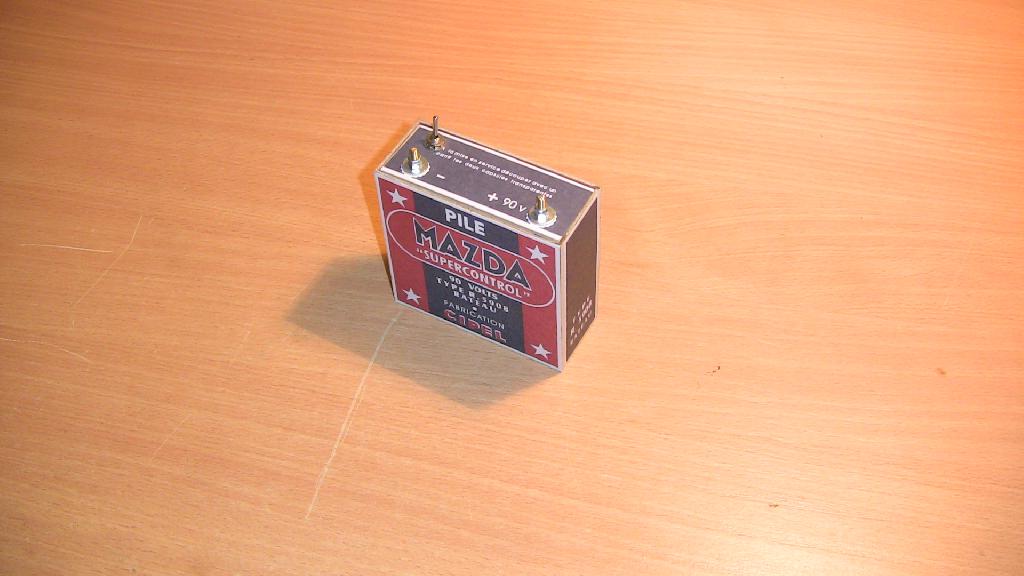

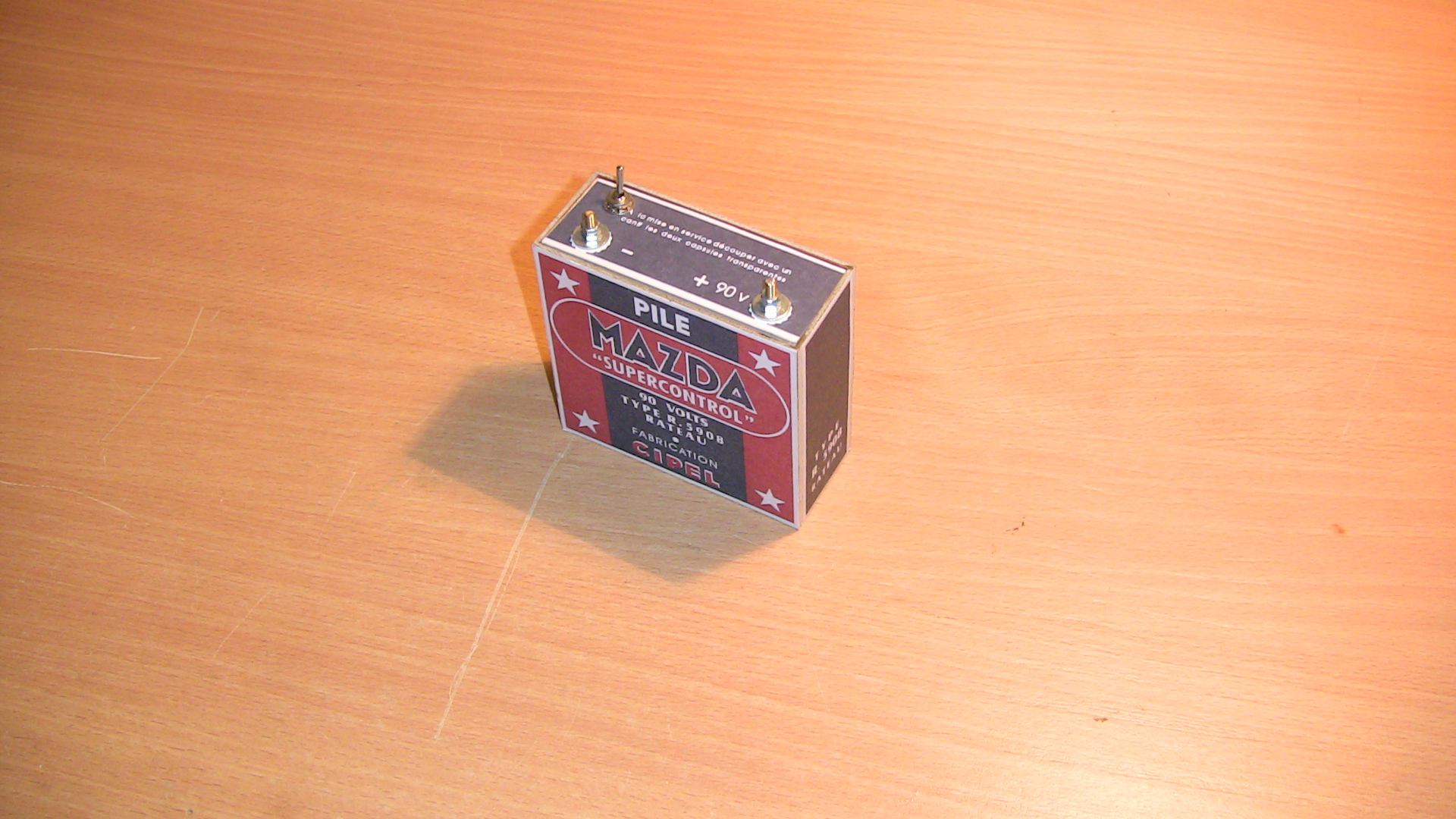

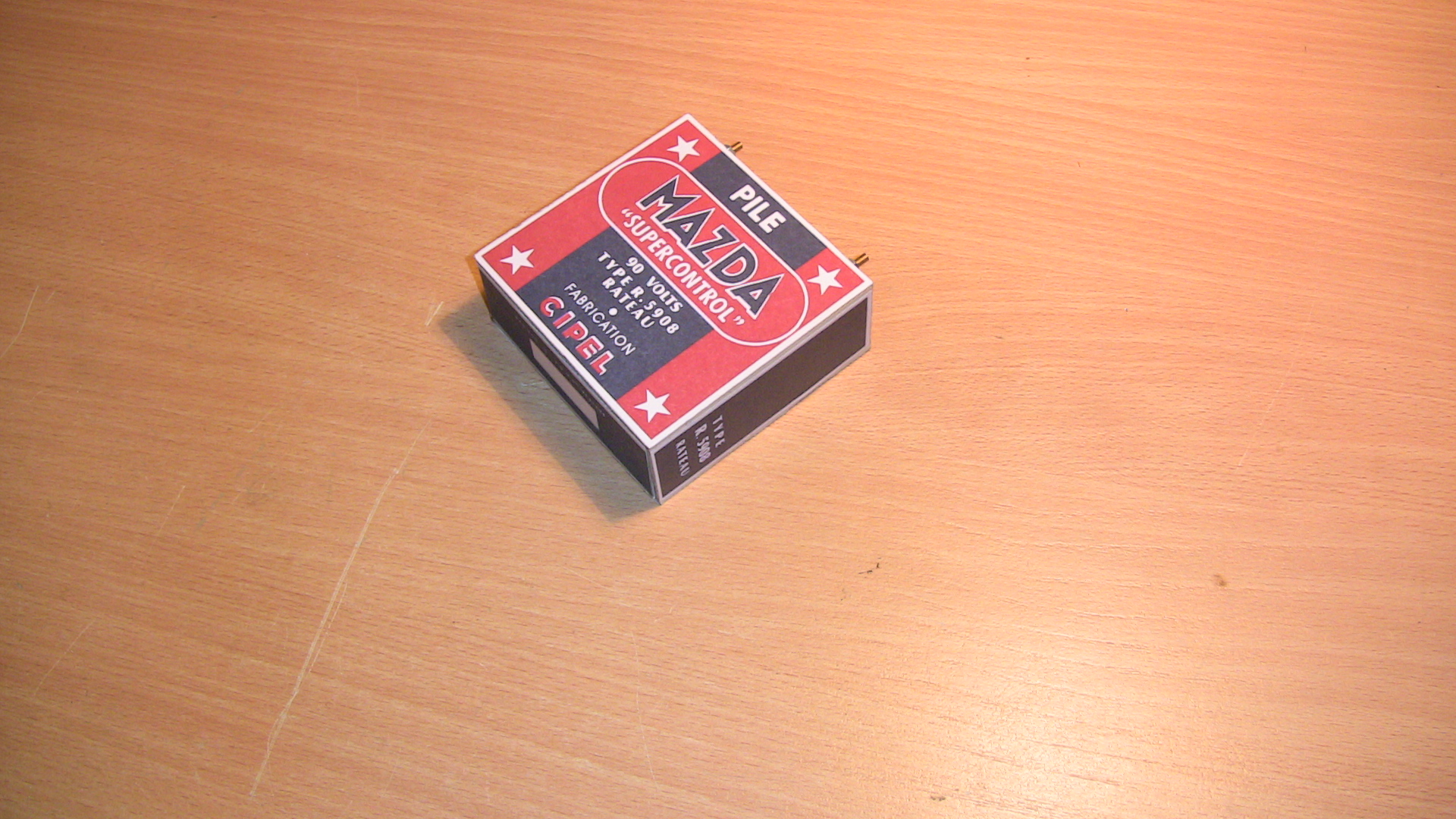

Sujet : Quel est ce composant ? Nouveau De Dominique  Le 27-02-2021 à 17:25 sta Réalisation terminée. Je n'ai plus qu'à essayer de réaliser des petits montages avec cette fausse pile. Dominique.
