| Sujet : beethoven Nouveau | De juju07 Le 15-06-2021 à 11:00 sta |
|
bonjour a vous

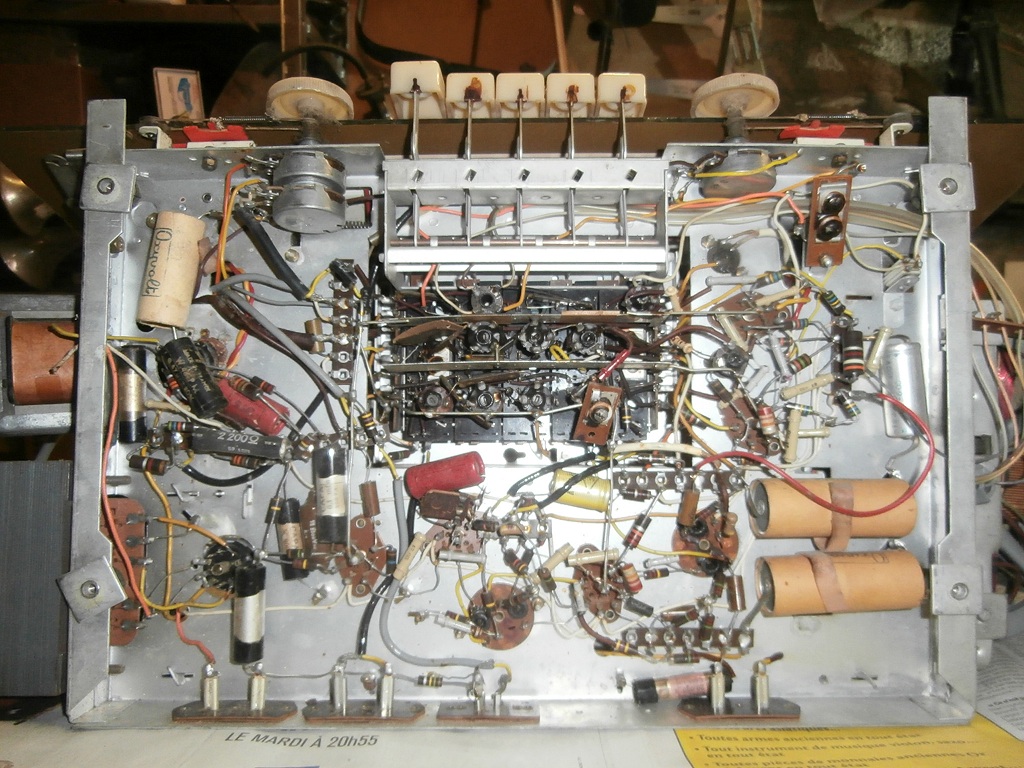

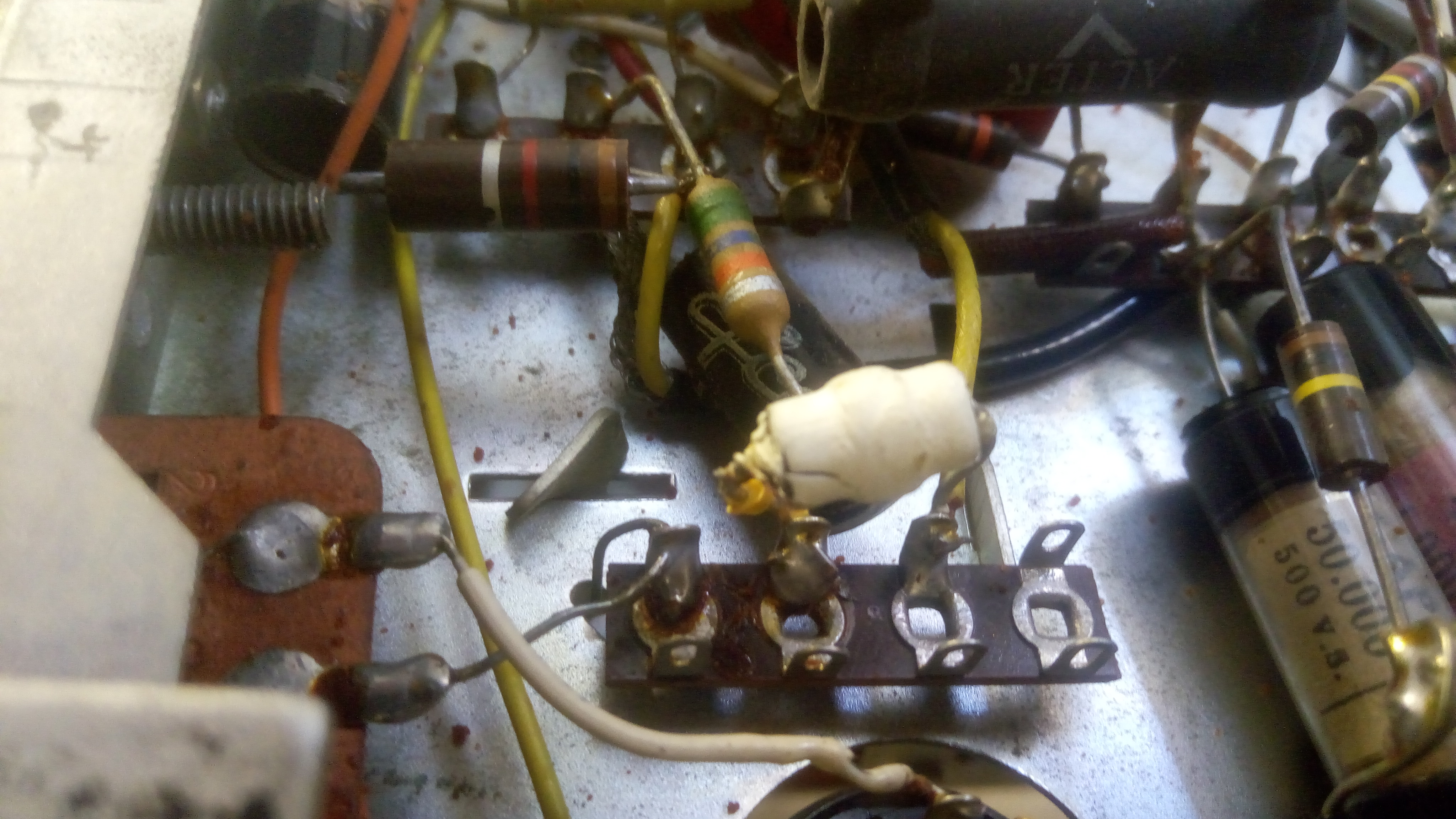

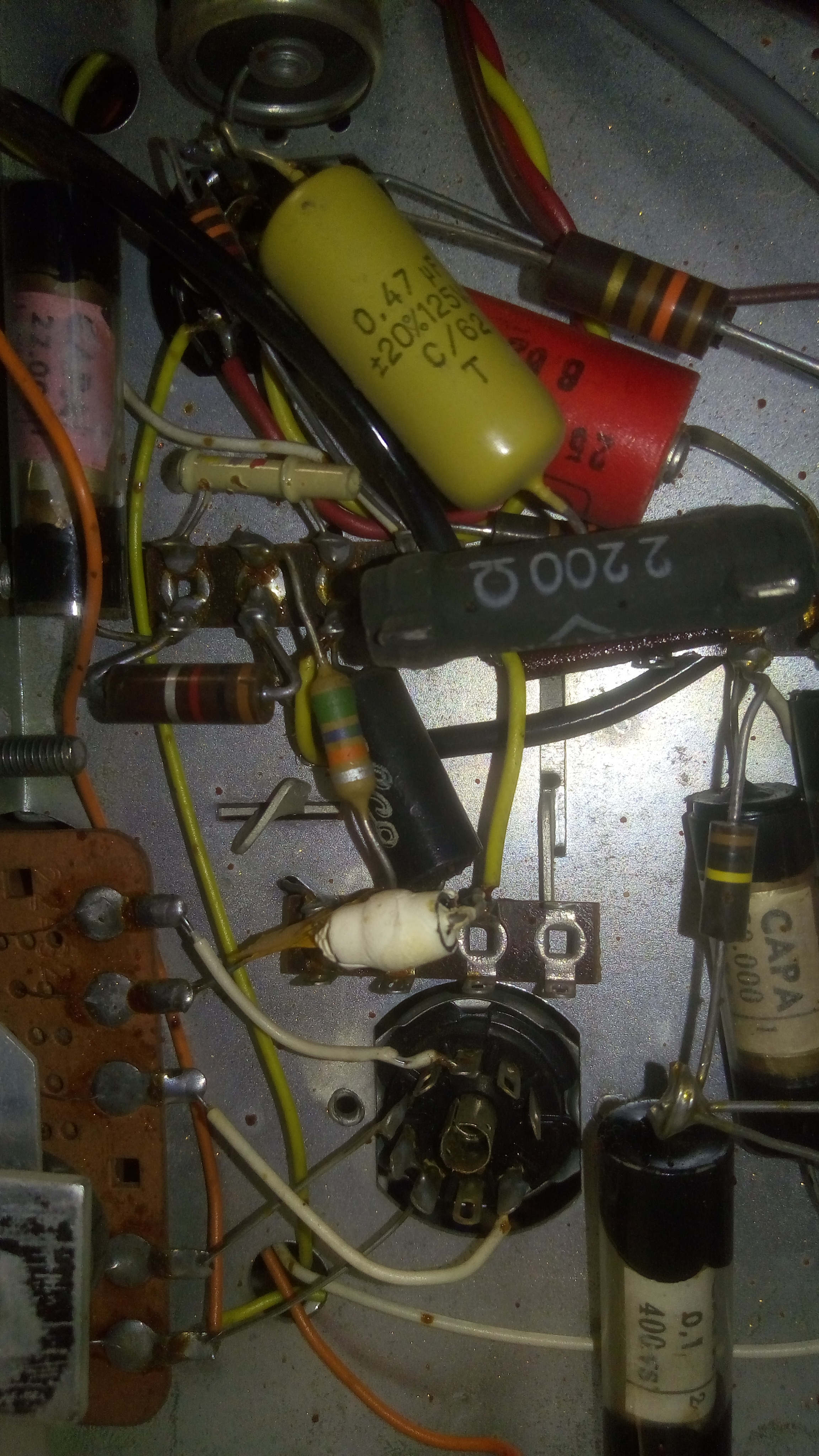

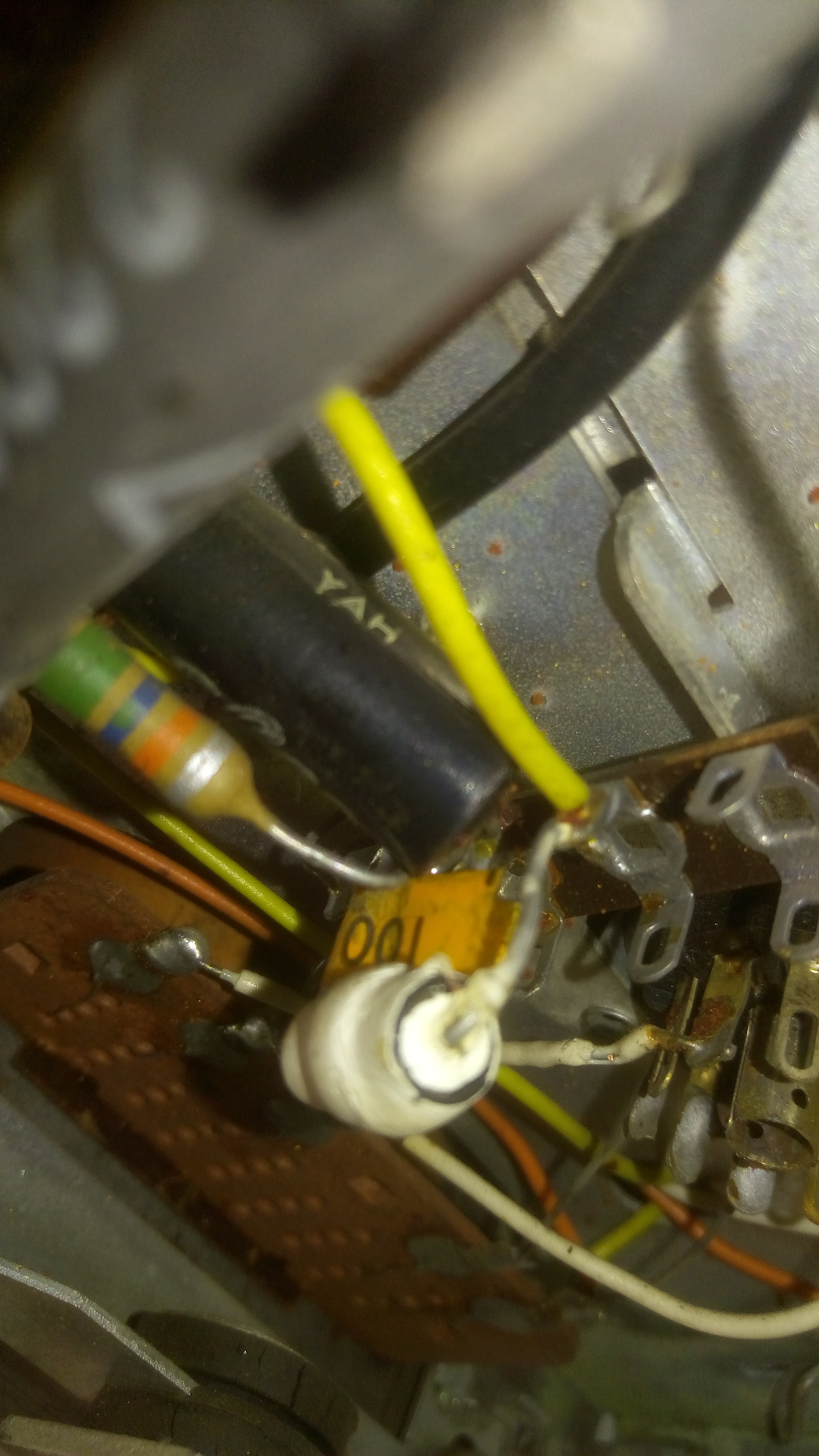

je souhaiterais confirmation pour composant blanchi
étiquette 100 d un coté 100 de l autre
résistance de 100K ?
auriez vous le schéma de câblage de cette version
merci
| |
|
| Sujet : beethoven Nouveau | De dede2000 Le 15-06-2021 à 11:23 sta |
|
Bonjour
la pièce que vous designer est une self de choc. il doit y avoir continuité entre les 2 bornes!

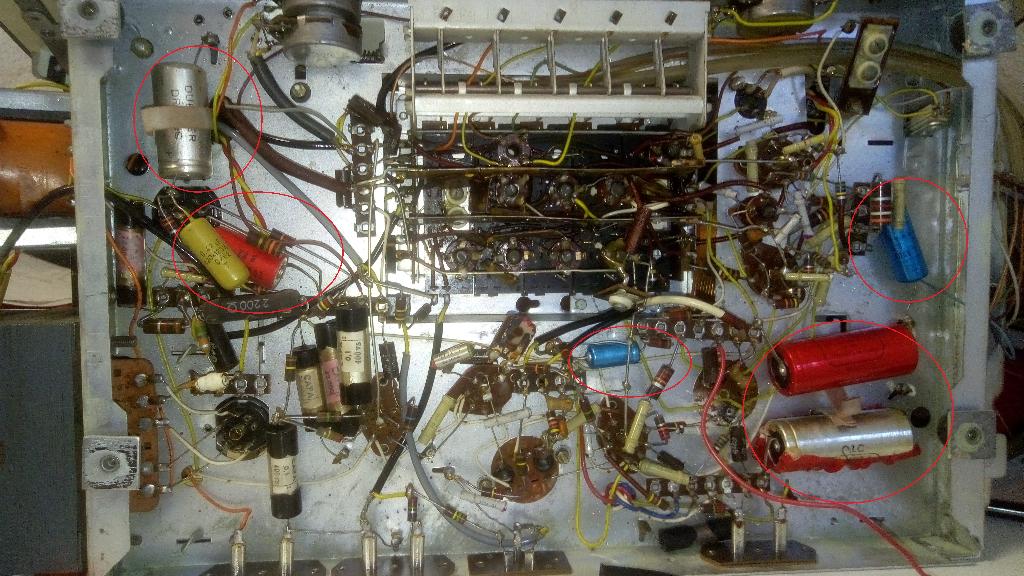

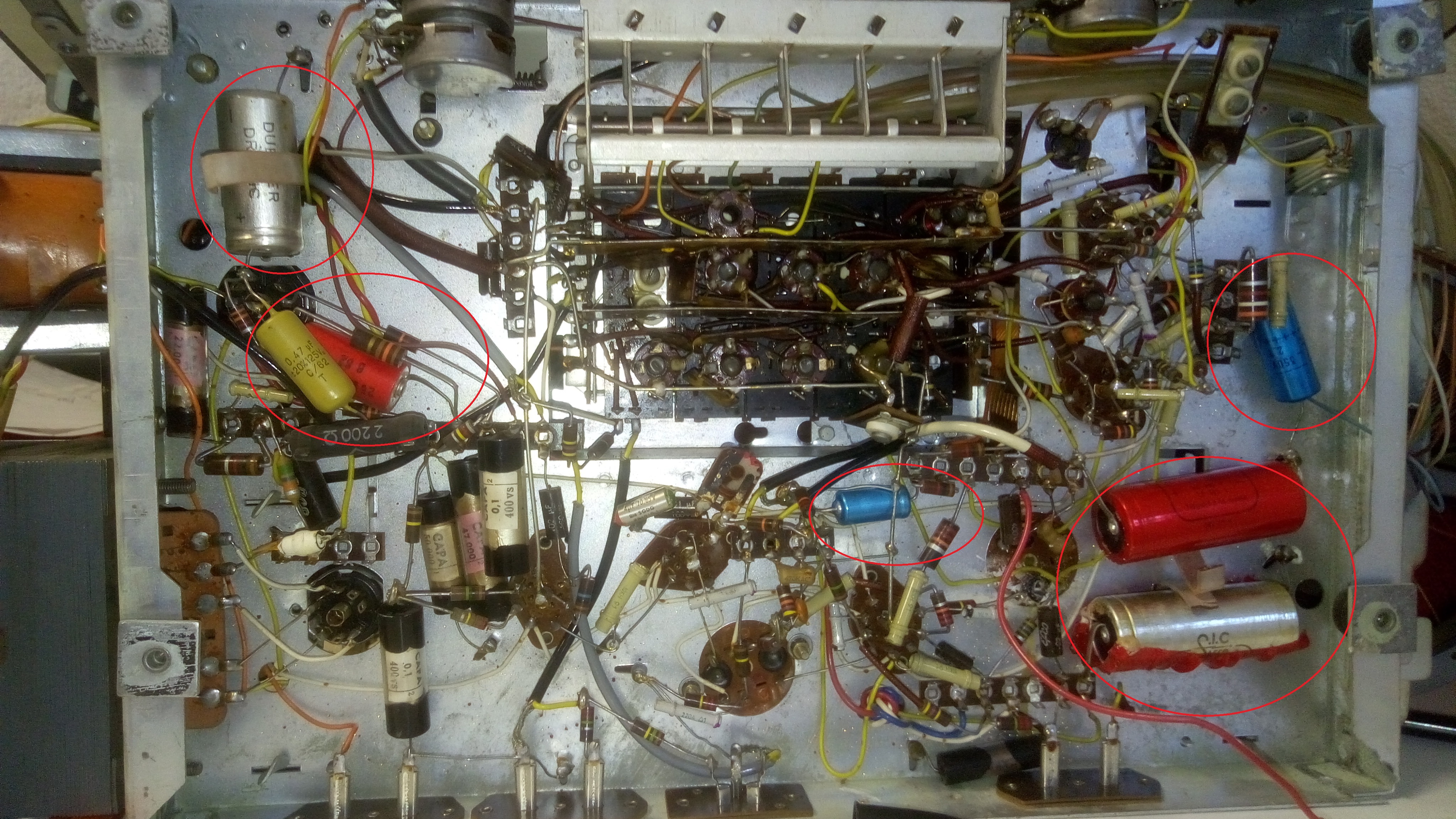

Par contre je vous conseille vivement de changer les condensateurs chimiques cerclés de rouge sur la photo! Notamment les 2 rouges dont 1 qui ne demande qu'a exploser!!!
| |
|
| Sujet : beethoven Nouveau | De juju07 Le 15-06-2021 à 11:45 sta |
|
Les divers condensateur sont en cours de commande
je suis sur le changement de ceux d époque !
les rouge ont déjà gentiment couler
auriez vous le schéma de cette version ?
que je puisse trouver la valeur de cette self
merci
|
|
| Sujet : beethoven Nouveau | De dede2000 Le 15-06-2021 à 11:46 sta |
|
le schéma est dans mon message précèdent!
Cordialement.
|
|
| Sujet : beethoven Nouveau | De dede2000 Le 15-06-2021 à 11:57 sta |
|
Quand a la fameuse self elle ne s'impose pas si elle est coupé on peut la cour circuité c'est le point milieu du secondaire haute tension qui doit normalement être relie a la masse!
Elle a probablement mourrue lors d'essais préalables les chimiques étant en court circuit, la valve a du appréciée elle aussi!

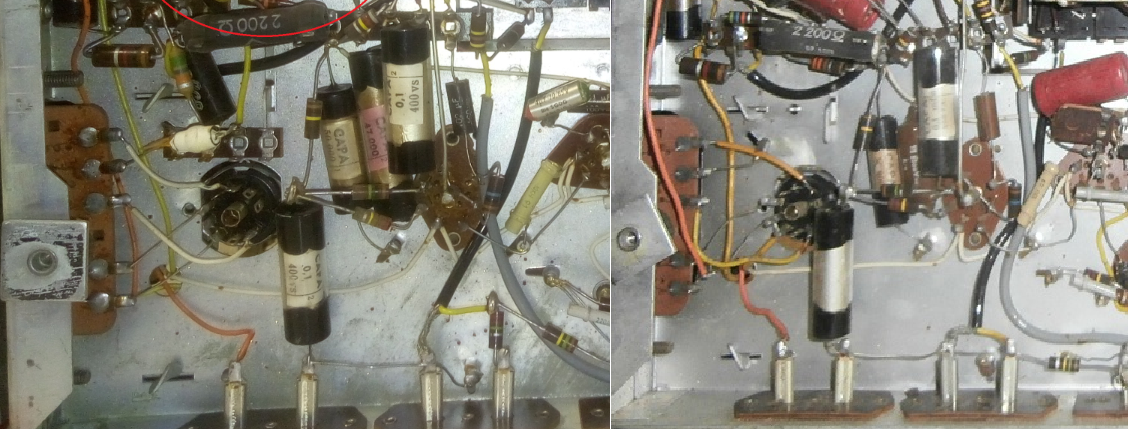

Un poste similaire a été traité ici :  http://www.tsf-radio.org/…
| |
|
| Sujet : beethoven Nouveau | De juju07 Le 15-06-2021 à 12:04 sta |
|
merci pas trop habituer aux internets
ou ce situe t elle sur le schéma s il vous plait ?
j aurais penser r53 (ou59) sortie hp aigus 100k
mais pas d indication de watt particulier sur plan
ce qui m as amener a demander ici
bon appétit....
|
|
| Sujet : beethoven Nouveau | De dede2000 Le 15-06-2021 à 12:20 sta |
|
Sur le schéma elle n'existe pas, mais peut être que c'est un dispositif de polarisation d'un tube final différend, je ne sait pas. Si il y a 100 d'inscris dessus c'es peut être une R100 bien connue de 2.5mH.
http://www.tsf-radio.org/…
| |
|
| Sujet : beethoven Nouveau | De BRT95 Le 15-06-2021 à 20:50 sta |
|
Bsr,
La self National R100 est beaucoup plus volumineuse avec ses 4 nids d'abeilles!.
|
|
| Sujet : beethoven Nouveau | De dede2000 Le 15-06-2021 à 21:27 sta |
|
Bonsoir
Je m’interroge tout de même sur le fait de mettre une self de choc sur un point milieu de la HT d'un récepteur de ce type. Je comprend pas bien.
|
|
| Sujet : beethoven Nouveau | De juju07 Le 18-06-2021 à 21:17 sta |
|
pour précision

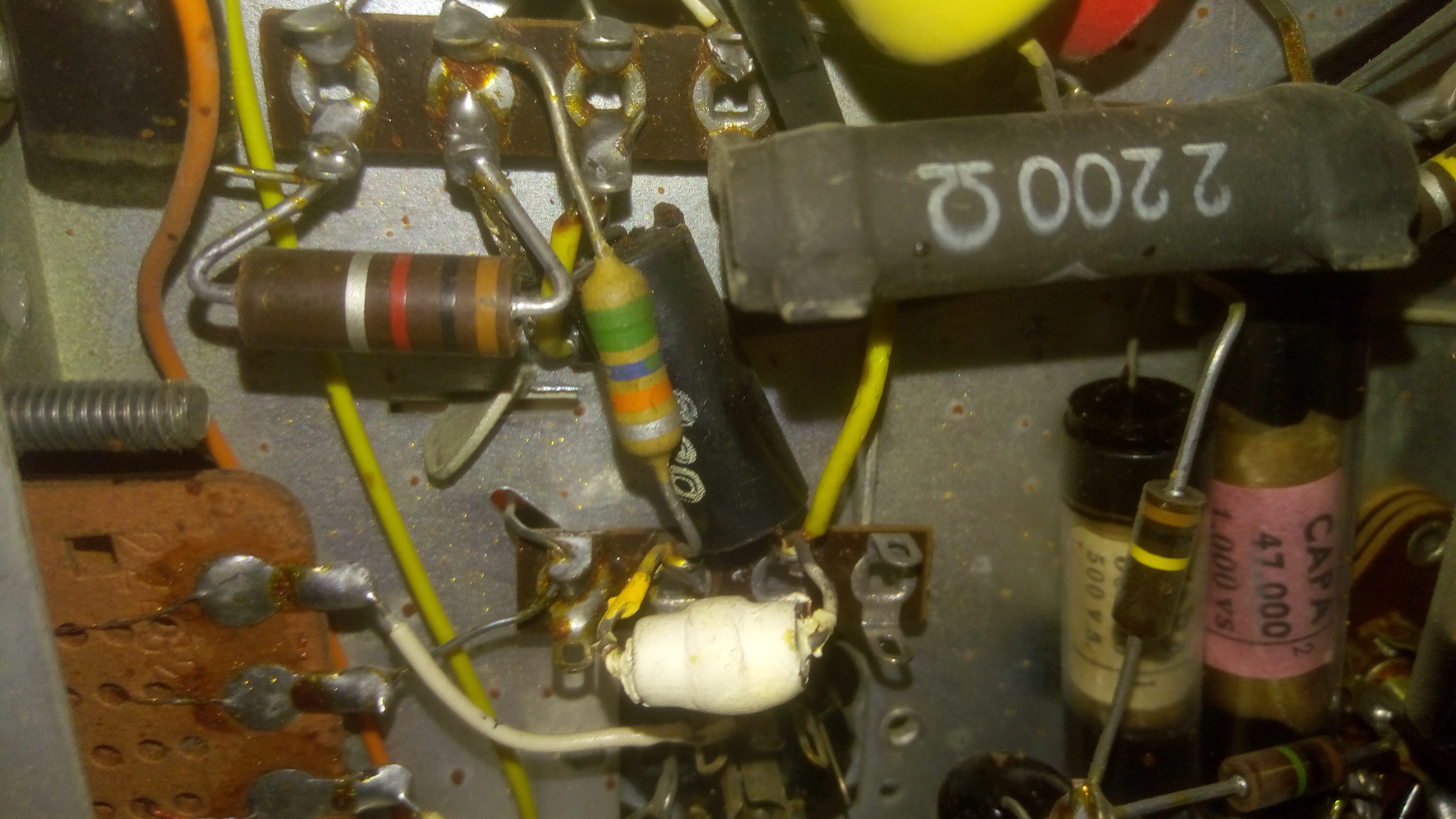

je ne suis pas sur non plus de la valeur composant vert vert bleu orange ou vert bleu orange
et longtemps que je n est pas fait de petit schéma
| |
|
| Sujet : beethoven Nouveau | De juju07 Le 20-06-2021 à 22:19 sta |
|
bien le bonsoir

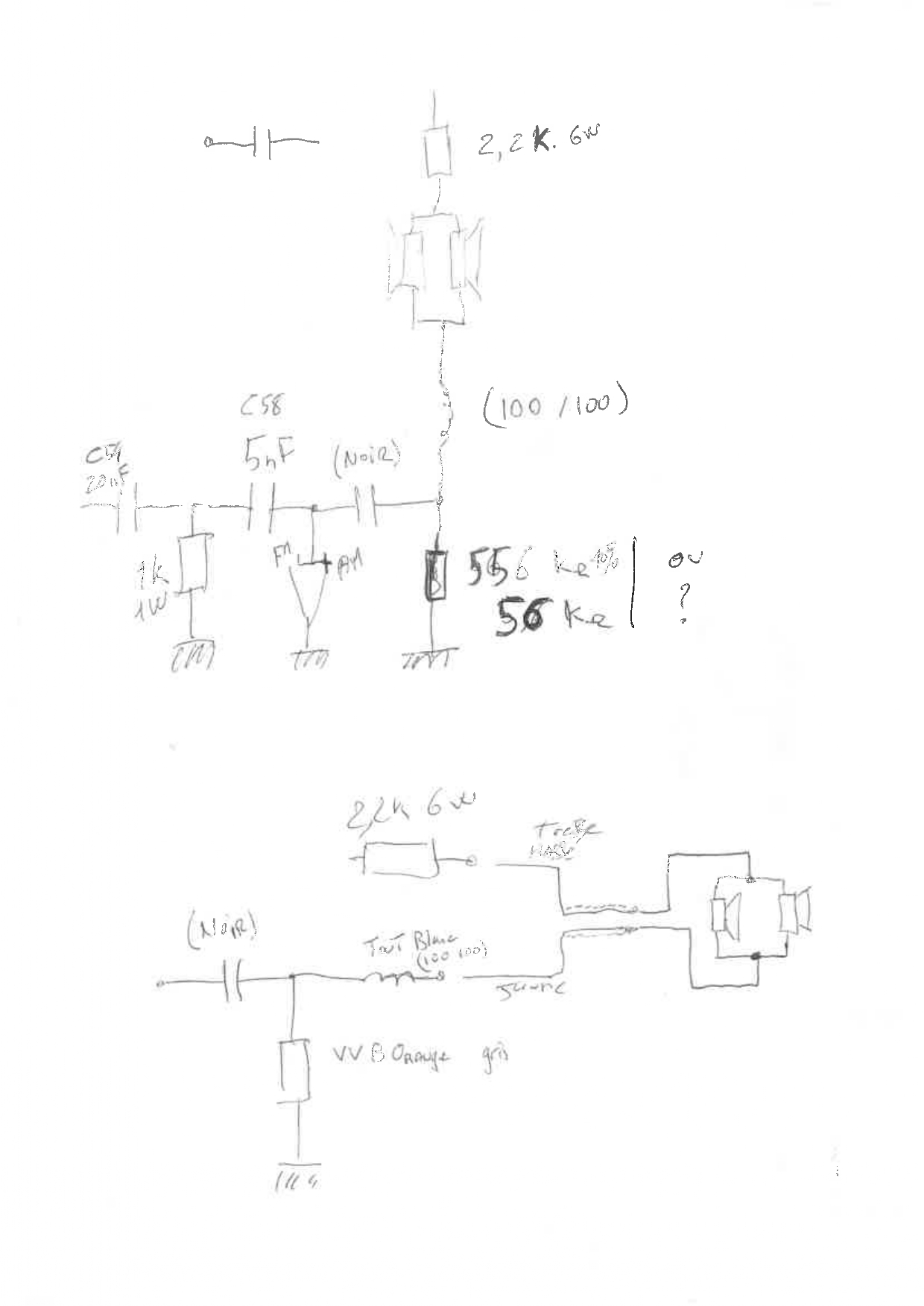

le début de schéma dans le bon sens

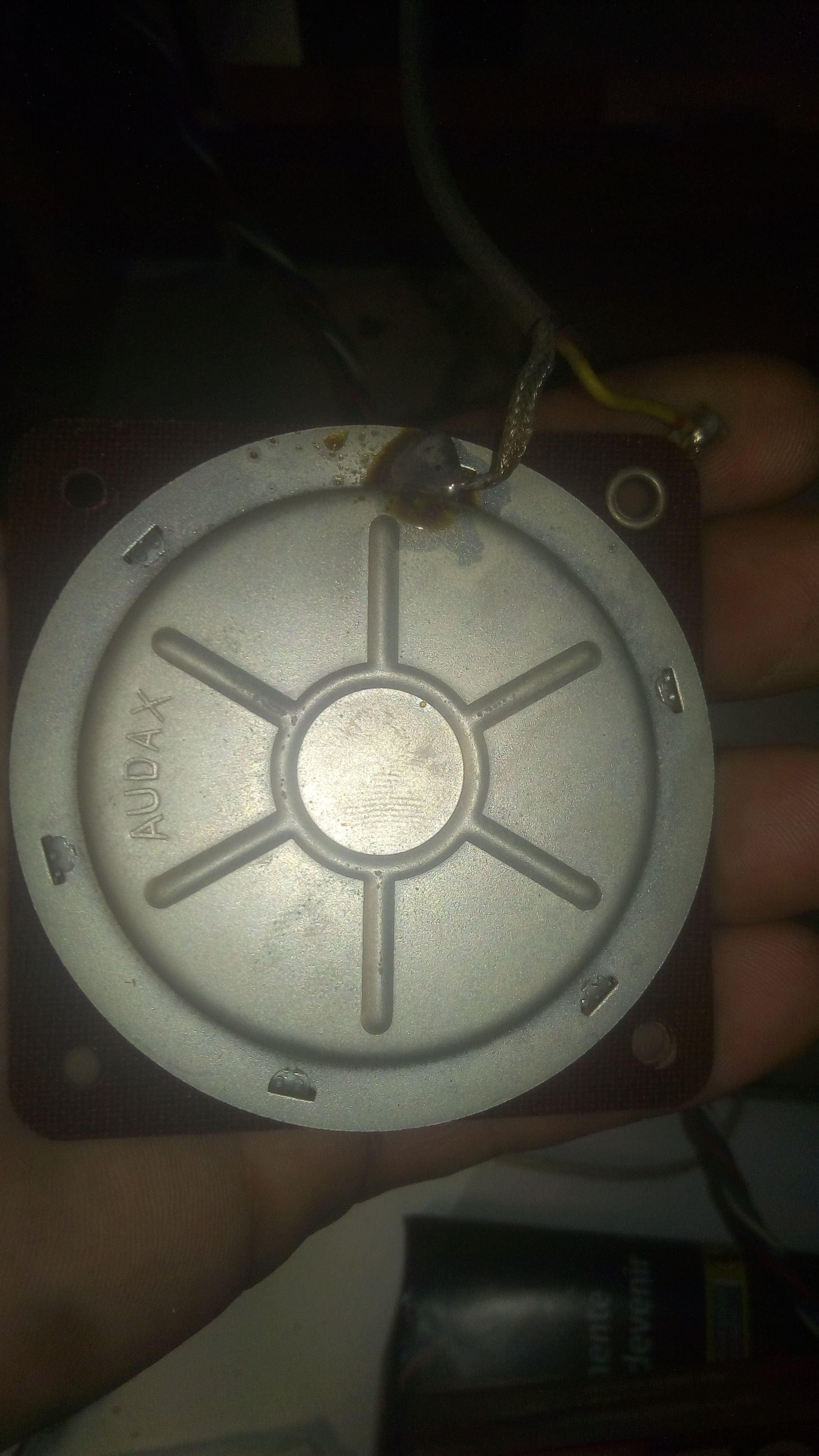

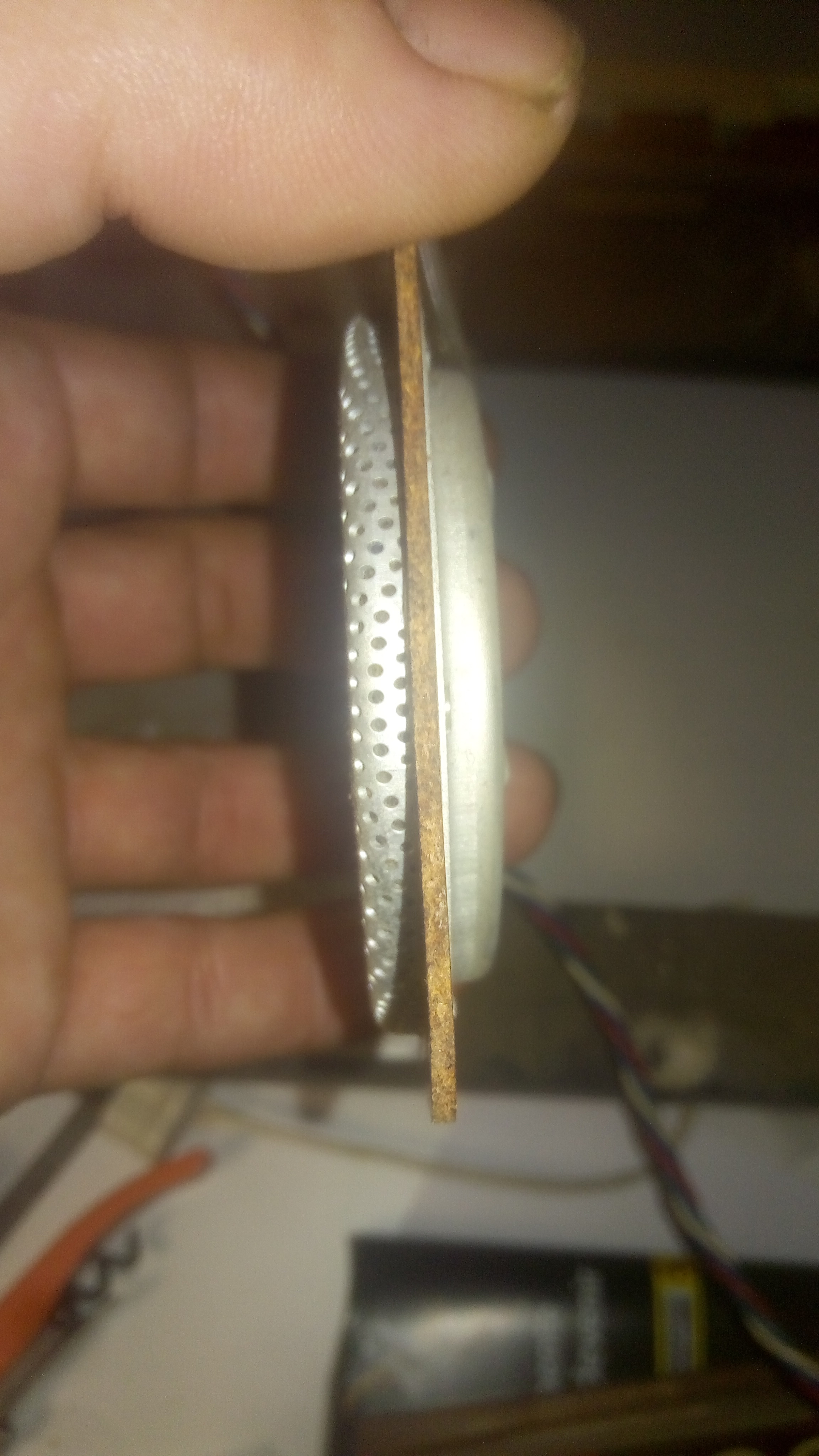

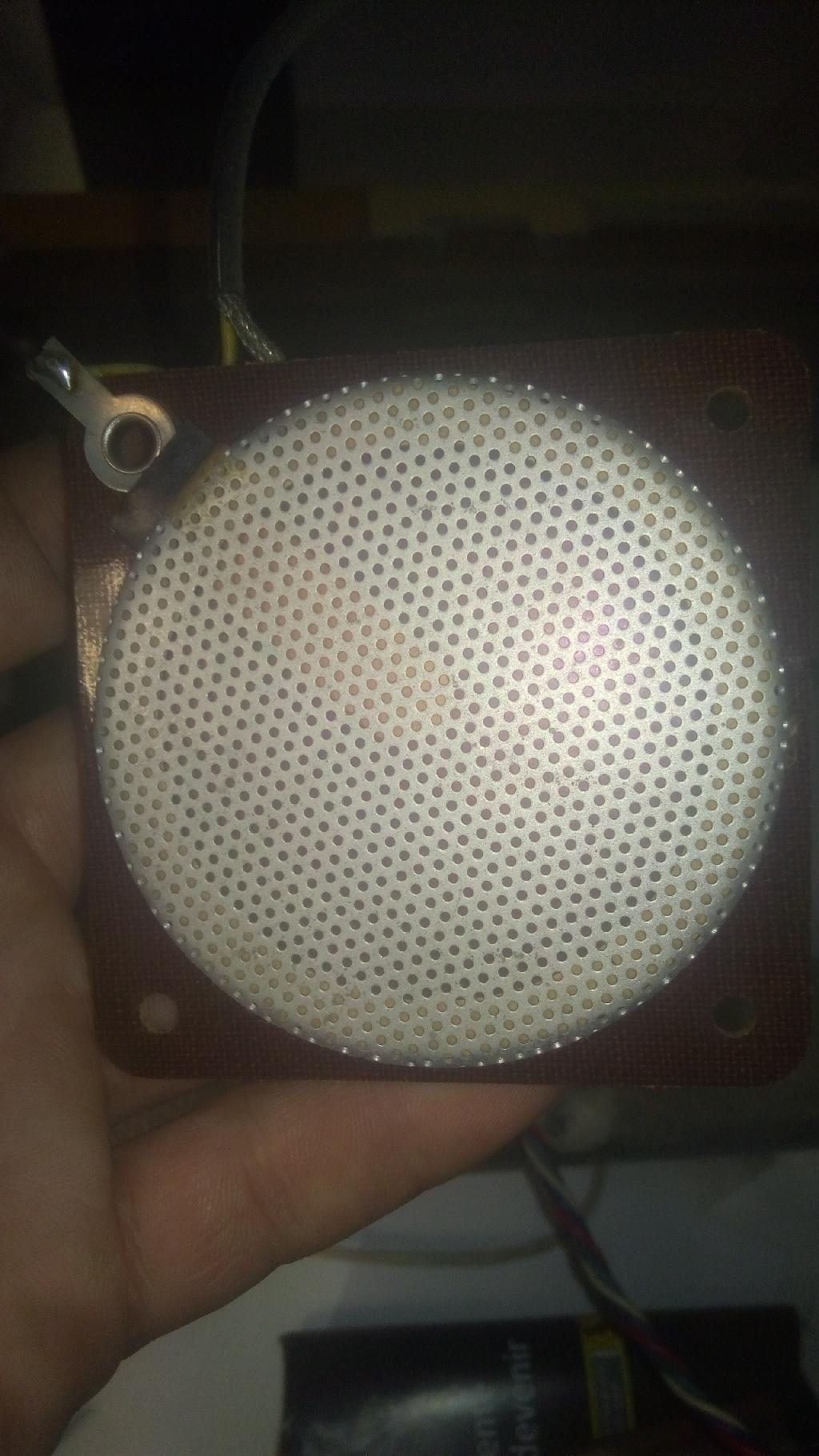

et photo des hp aigus
quelle est la ref de ces petites choses?
je dépose quelques soudure pour faire mesure dans la semaine
et découvrir valeur condo noir
| |
|
| Sujet : beethoven Nouveau | De bthiry Le 20-06-2021 à 23:08 sta |
|
ce sont des tweeters électrostatiques.
à l'ohmmètre ce sera l'infini ...
ce sont des condensateurs en fait, dont une des armatures est constituée d'un
treillis métallique et l'autre d'une fine membrane, conductrice sur une face, et qui
vibre en fonction du signal appliqué ce qui produit le son. cette armature souple est attirée ou repoussée par l'autre
la puissance est très faible mais cela suffit.
Benoît
|
|
|
