Sujet : LM 723 Nouveau De philomele  Le 07-03-2022 à 17:33 sta

    Bonjour, je possède 2 alim stab réalisées avec le LM 723, toutes fonctionnent correctement. Je réalise un 3ème circuit avec ce LM723. je n'arrive pas à descendre en dessous de 7.1 V en réglant R1 ou R2 pour les broches 5&6 de ce circuit intégré, et d'autres composants . rien n'y fait . La tension maxi est de 35 v. la limitation fonctionne correctement.
    merci de votre réponse.
    cordialement P.P.

 Fichier
.PDF



Sujet : LM 723 Nouveau De bozec  Le 07-03-2022 à 18:02 sta

    Bonsoir

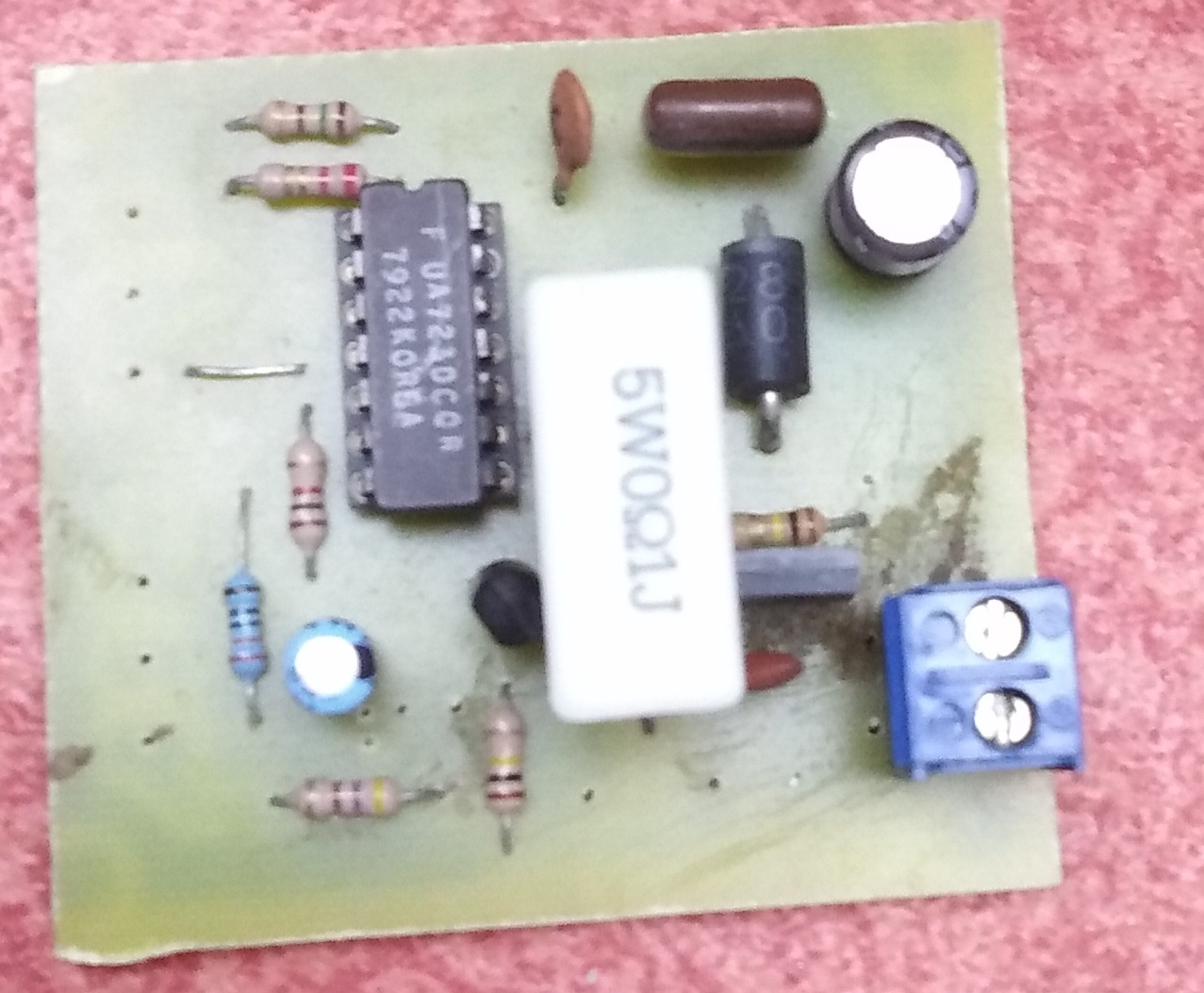

    c'est un montage que j'ai réaliser il y a quelque années et vous devriez descendre vers les 3v environ
    il me reste encore un module qui sera prochainement utilisé

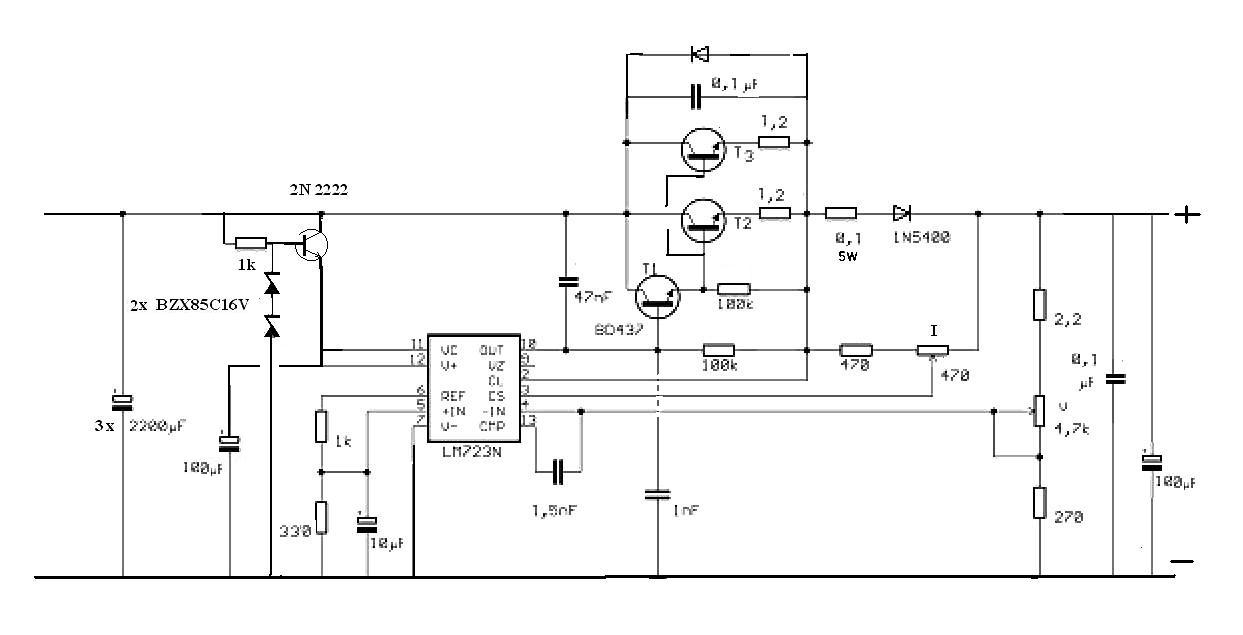

    le schéma que j'ai utilisé et celui en 5A.
    La tension minimale est obtenue à partir du diviseur de tension R1 et R2 broches 5 et 6 du 723
    cordialement Bozec




Sujet : LM 723 Nouveau De philomele  Le 07-03-2022 à 18:14 sta

    MERCI DE VOTRE REPONSE? MES CIRCUITS ANTERIEURS DESCENDAIENT à 1.6 V j'ai essayé d'autres valeurs, cela ne change rien. Il vous reste encore un module avec le même schéma?. Cordialement. P.P.


Sujet : LM 723 Nouveau De dede2000  Le 22-03-2022 à 15:08 sta

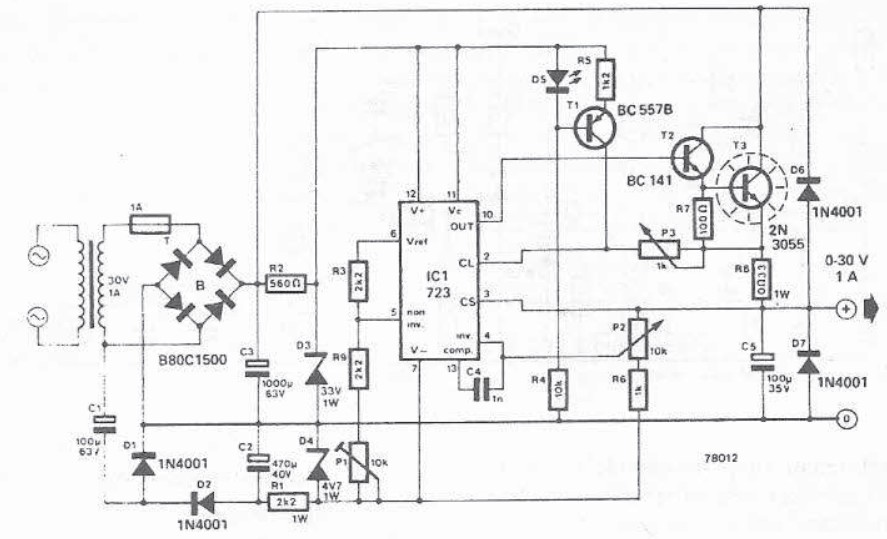

    Pour pouvoir descendre a 0V en sortie avec ce circuit il faut gruger au niveau du montage et fabrique un tension négative de 1.6V voir schéma!




Sujet : LM 723 Nouveau De JC Dubreuil  Le 27-03-2022 à 10:27 sta

    Bonjour,

    Sur le schéma il y a une résistance marquée 2,2 en série avec le potentiomètre. A supprimer.

    JCD
