Sujet : ampli setton ''AS3300'' Nouveau De skylab999  Le 19-07-2024 à 14:21 sta

    Bonjour a tous
    j'ai un ampli Setton AS 3300 qui me donne bien du soucis
    je l'ai dépanné il y a 4 ans environ , je m'en suis pas servi pendant 1 ans
    à peu près et dernièrement à la remise en route un enfer de craquements
    de mise en sécurité immédiate ect...
    j'ai tout de suite pensé au S80W défectueux non c'est pas ça
    j'ai donc retiré les 2 SA 798 en pré driver qui font ce genre de chose rien y fait
    changé toutes les capas voie gauche car c'est elle qui va plus jusqu'à changer le
    driver 2SD 358 Rien à faire !!! toujours pareil
    Alors la je comprend plus si quelqu'un peut m'aider car la j'ai capitulé
    Je signale que j'ai débranché les liaisons préampli l'ampli donc le préampli
    n'est pas en cause
    Cordialement
    Richard


Sujet : ampli setton ''AS3300'' Nouveau De dede2000  Le 19-07-2024 à 21:15 sta


    Avez vous tenter de changer les 2 transistors de l’amplificateur différentiel de l’entrée?


Sujet : ampli setton ''AS3300'' Nouveau De skylab999  Le 19-07-2024 à 23:26 sta

    Bonsoir DD
    oui c'est fait
    J'ai tout changé sur la voie gauche
    même les diodes 1555 j'ai mis de la 4148
    toutes les capas ...
    Franchement je comprend plus!!!
    Bonne soirée
    Cdl Richard


Sujet : ampli setton ''AS3300'' Nouveau De dede2000  Le 20-07-2024 à 08:41 sta


    Si tout a été changer sauf le S80 je crains qu'il ne soit pas au mieux de sa forme!

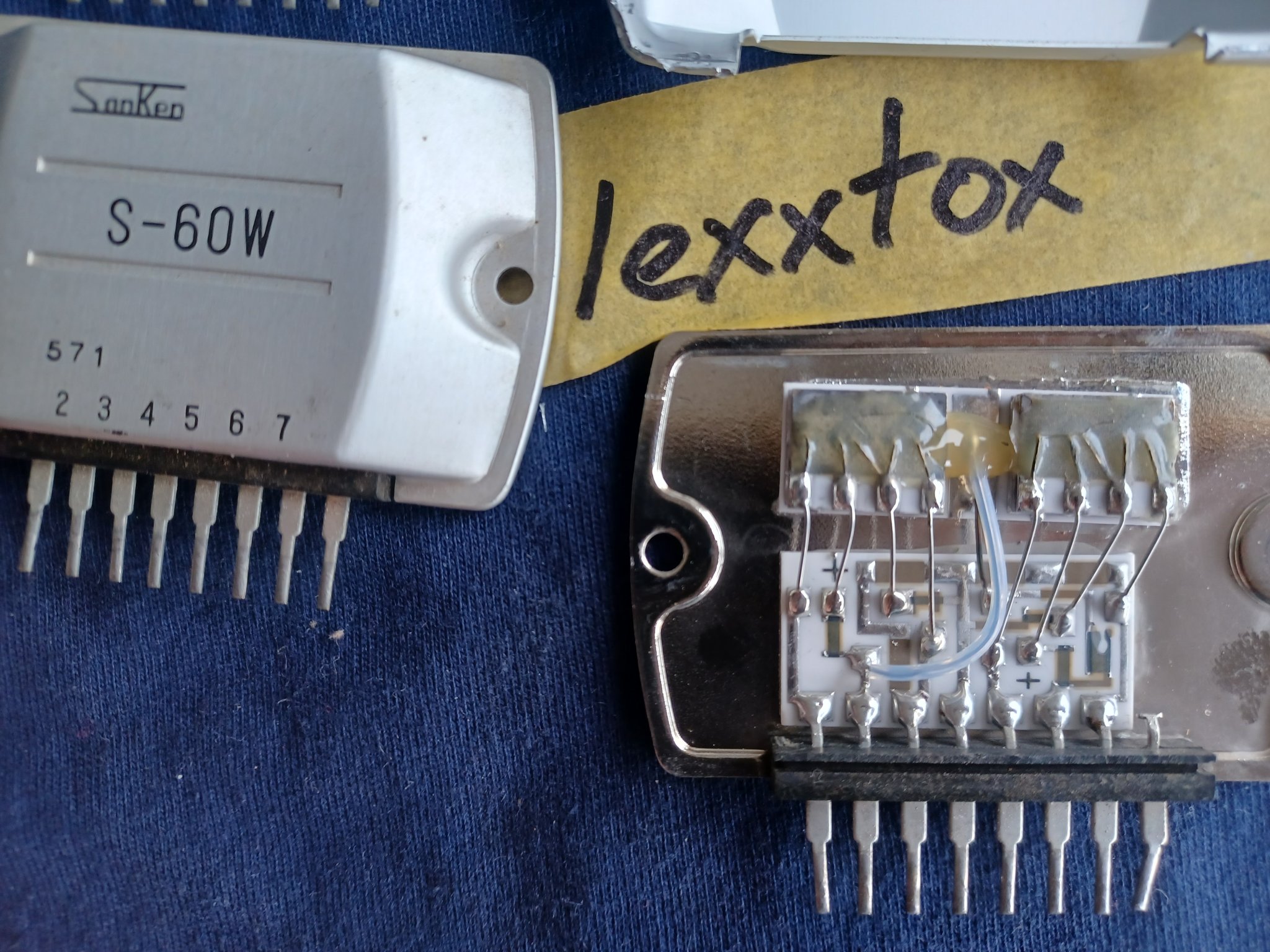

    Ces circuit en couche épaisse vieillissent assez mal.
    Ce sont des dalignton pack avec un gain énorme de plus de hfe 2400.
    Même si ils ne sont pas en court circuit il se peut qu'une résistance imprimée déconne suite a un échauffement ou une détérioration de la matière.


Sujet : ampli setton ''AS3300'' Nouveau De dede2000  Le 20-07-2024 à 08:54 sta


    Dernière possibilité tenter de court-circuiter le relais de protection peut être que les contacts sont uses et font mauvais contact! Au point ou vous en êtes vous ne risquer pas grand chose.


Sujet : ampli setton ''AS3300'' Nouveau De skylab999  Le 20-07-2024 à 11:32 sta

    re bonjour dede
    les S80 j'en ai mis un autre que j'avais de coté et
    toujours pareil
    Mais c'est un appareil que j'avais récupéré et qui a été
    plusieurs mois dehors donc il a pris l'humidité
    pourtant il a fonctionné plus de 2 ans sans problèmes et
    c'est à la remise en route que ça n'allait plus
    Maintenant comme c'est un appareil cablé par wrapping
    je vais refaire le cablage car j'ai vu de l'oxidation de ce coté la
    peut être que ça vient de la on sais jamais ...
    Autre chose , je sais qu'à l'époque il y a eu des as 3300 modifiés avec montage à transistors
    à la place des s80w mais je ne l'ai jamais fait et je m'en rappelle plus
    Bon week end à vous à très bientôt
    Richard


Sujet : ampli setton ''AS3300'' Nouveau De dede2000  Le 20-07-2024 à 11:42 sta


    Oui d’autant qu'il n'y a vraiment pas grand chose dans ce circuit hybride donc facile a remplacer par des composant discrets sur un bout de carte adaptatrice avec des softs comme kicad ça se fait bien.

    Pour le mauvais contact sur des wrapping on peut aisément lever le doute avec le manche d'un tournevis en plastique en tapotant doucement sur les connections, mais jeter un œil sur le relais de sortie tous de même ça s'est déjà vu surtout quand ça a mal été stocké!

 Fichier
.PDF



Sujet : ampli setton ''AS3300'' Nouveau De dede2000  Le 20-07-2024 à 11:57 sta


    Il existe même des cartes toutes faites!




Sujet : ampli setton ''AS3300'' Nouveau De skylab999  Le 20-07-2024 à 13:20 sta

    re bonjour dede
    ou alors je pensait faire une modif
    au niveau des s80 faire un montage avec
    1 NTE 251 / NTE 252 qu'en pendez vous ?


Sujet : ampli setton ''AS3300'' Nouveau De skylab999  Le 20-07-2024 à 13:21 sta

    pour le cablage ilest en mauvais état donc je le refait d'office ce sera plus sur


Sujet : ampli setton ''AS3300'' Nouveau De dede2000  Le 20-07-2024 à 20:50 sta


    Je connais pas les NTE251 / NTE252 mais ils sont en boiter TO3 donc nécessitent de grosses modifs au niveau du dissipateur ce qui serais dommage sachant qu'avec la carte que je vous ai donner en exemple on réutilise les trous existant du dissipateur.


Sujet : ampli setton ''AS3300'' Nouveau De dede2000  Le 20-07-2024 à 21:01 sta



    Voici un schéma d'un circuit équivalent a la version 40W il suffira de mettre des transistors plus puissant avec des vce adapter a la tension d'alimentation de l'ampli.

    Sur ce schéma la serie de diodes pour la compensation thermique dans le montage d'origine est remplacer par un multiplicateur de vbe

 Fichier
.PNG



Sujet : ampli setton ''AS3300'' Nouveau De skylab999  Le 21-07-2024 à 00:25 sta

    Bonsoir Dédé
    votre shéma m'a beaucoup aidé
    Mais avec les S80W il y a eu beaucoup de problèmes
    avec
    Pourtant je les avait acheté neufs sur Ebay
    pensez vous que l'arrêt prolongé de l'appareil
    aurait pu avoir des conséquences ainsi ?
    parce que je m'en suis servi pendant un ans à peu
    près et il fonctionnait impeccable
    j'ai regardé le relais il a aucune trace d'usure sur les contacts
    Enfin voila
    une bonne soirée à très bientôt
    Richard


Sujet : ampli setton ''AS3300'' Nouveau De dede2000  Le 21-07-2024 à 07:56 sta



    Très difficile a dire sans autopsie de la bête ( ouverture de l’hybride ) c'est une technologie assez ancienne maintenant, les produits utilisé sur des productions récente ne répondent sans doute pas aux spécifications de l’époque ! De nombreux produit chimique ont été interdit ou abandonné. Pour finir les wafer utiliser de nos jours ne respectent pas les caractéristiques électrique d'origine voir les transistors contrefaits made in china etc.
    Bref c'est un vaste sujet! En tout les cas il convient de conserver les circuits originaux quand on peut car les fabrications actuelles sont des cochonneries.




Sujet : ampli setton ''AS3300'' Nouveau De skylab999  Le 31-07-2024 à 20:33 sta

    Bonsoir dédé
    Je me permet de revenir vers vous
    au sujet de mon ampli Setton que j'avais
    laissé de coté pour partir quelques jours
    Je me suis occupé de lui tantôt
    Sur la voie gauche comme j'ai déjà dit j'ai
    changé toutes les capas chimiques ect..
    toujours pareil
    il y a du nouveau : j'ai dessoudé le collecteur de Q5
    c'est un transistor qui est dans la sécurité voie gauche et à ce moment la
    l'ampli fonctionne impeccable le relais colle au bout de 3 secondes son impeccable
    voie gauche et droite
    Mais bien sur on peut pas le laisser sans sécurité sur une voie c'est dangereux
    pour les enceintes en cas de court circuit du s80
    Auriez vous une idée s'il vous plait?
    Merci beaucoup excellente soirée
    Richard


Sujet : ampli setton ''AS3300'' Nouveau De dede2000  Le 02-08-2024 à 17:20 sta


    Ben je dirait avez vous changer les capas de la sécurité?


Sujet : ampli setton ''AS3300'' Nouveau De Jacques (Webmestre)  Le 07-08-2024 à 01:45 sta

    Si vous avez le schéma, je suis preneur: il n'est pas dans les archives


Sujet : ampli setton ''AS3300'' Nouveau De dede2000  Le 08-08-2024 à 23:10 sta



    Voici le manuel de service de l’appareil.

 Fichier
.PDF
