Sujet : Remplacement TBA820 Nouveau De georgesgiralt  Le 23-05-2025 à 19:28 sta

    Bonsoir,
    Sur mon Optalix TO308 l'ampli est mort. J'ai du signal avant mais pas après. Et le HP est bon
    OK.
    Sauf que le modèle installé a ses broches décalées une sur deux. et que celui que j'ai trouvé a ses broches en ligne...
    Questions :
    Sont-ce exactement les même versions ?
    Si oui, comment je fais ? Je décale une broche sur deux pour que ''ça rentre'' ?
    Dois-je vérifier autre chose afin d'augmenter la durée de vie du CI ?
    Merci pour votre aide !


Sujet : Remplacement TBA820 Nouveau De Jacques (Webmestre)  Le 23-05-2025 à 19:50 sta

    Il y a eu de multiples versions du TBA800, elles ne se remplacent pas toutes l'une pour l'autre

    Voir ici par exemple: https://www.alldatasheet.…


Sujet : Remplacement TBA820 Nouveau De georgesgiralt  Le 23-05-2025 à 22:00 sta

    Mais c'est un 820 le mien, pas un 800 ...
    Je ne lis pas bien le marquage sur le boîtier mais il semblerait un logo Thomson ?


Sujet : Remplacement TBA820 Nouveau De papiluc  Le 24-05-2025 à 18:16 sta

    Bonjour
    Les pattes sont décalées ,je pense pour faciliter la soudure mais le brochage doit-être identique, ce circuit est facile à trouver et peu cher !
    Salutations Papiluc


Sujet : Remplacement TBA820 Nouveau De georgesgiralt  Le 24-05-2025 à 20:04 sta

    Bonsoir,

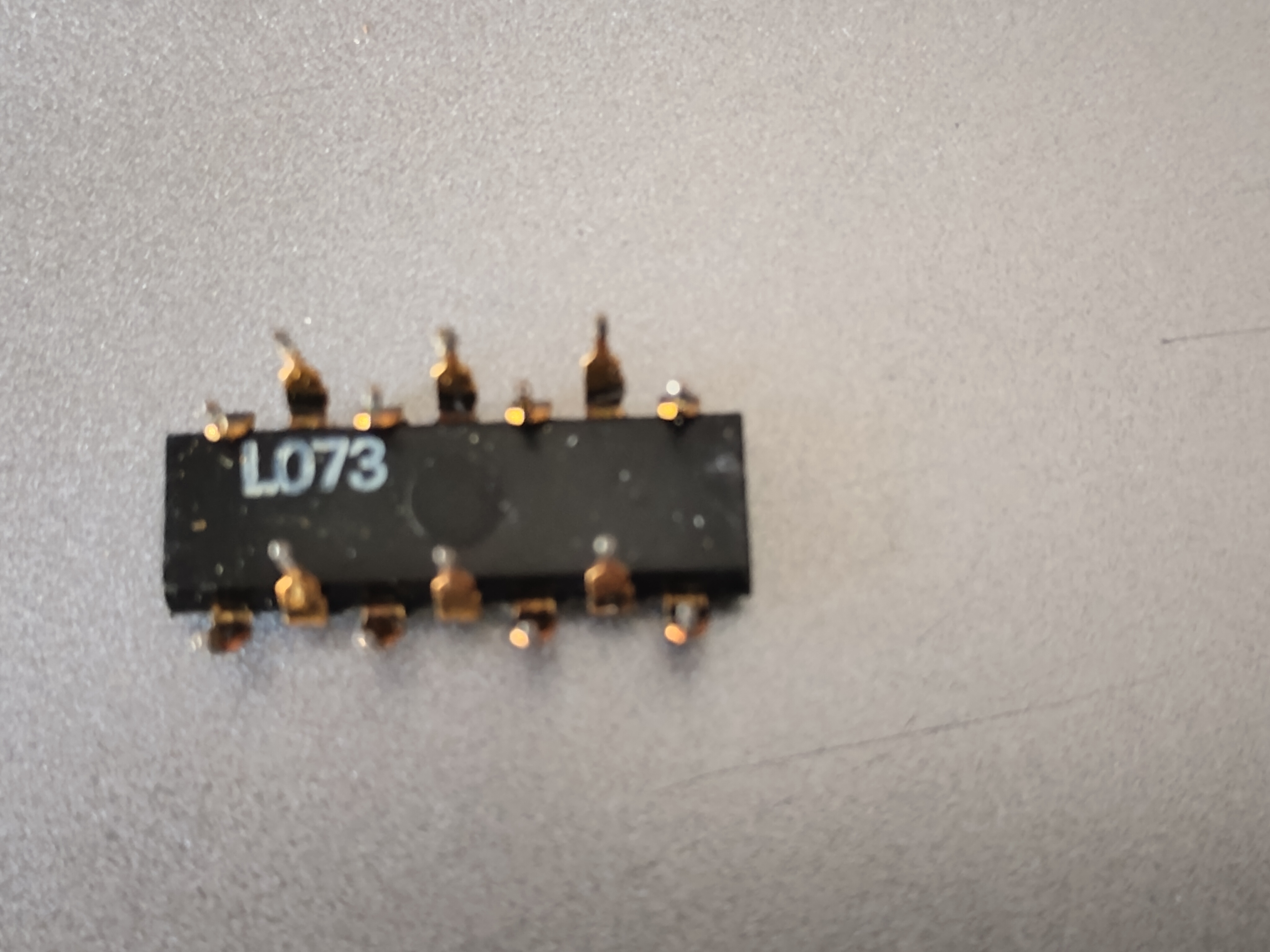

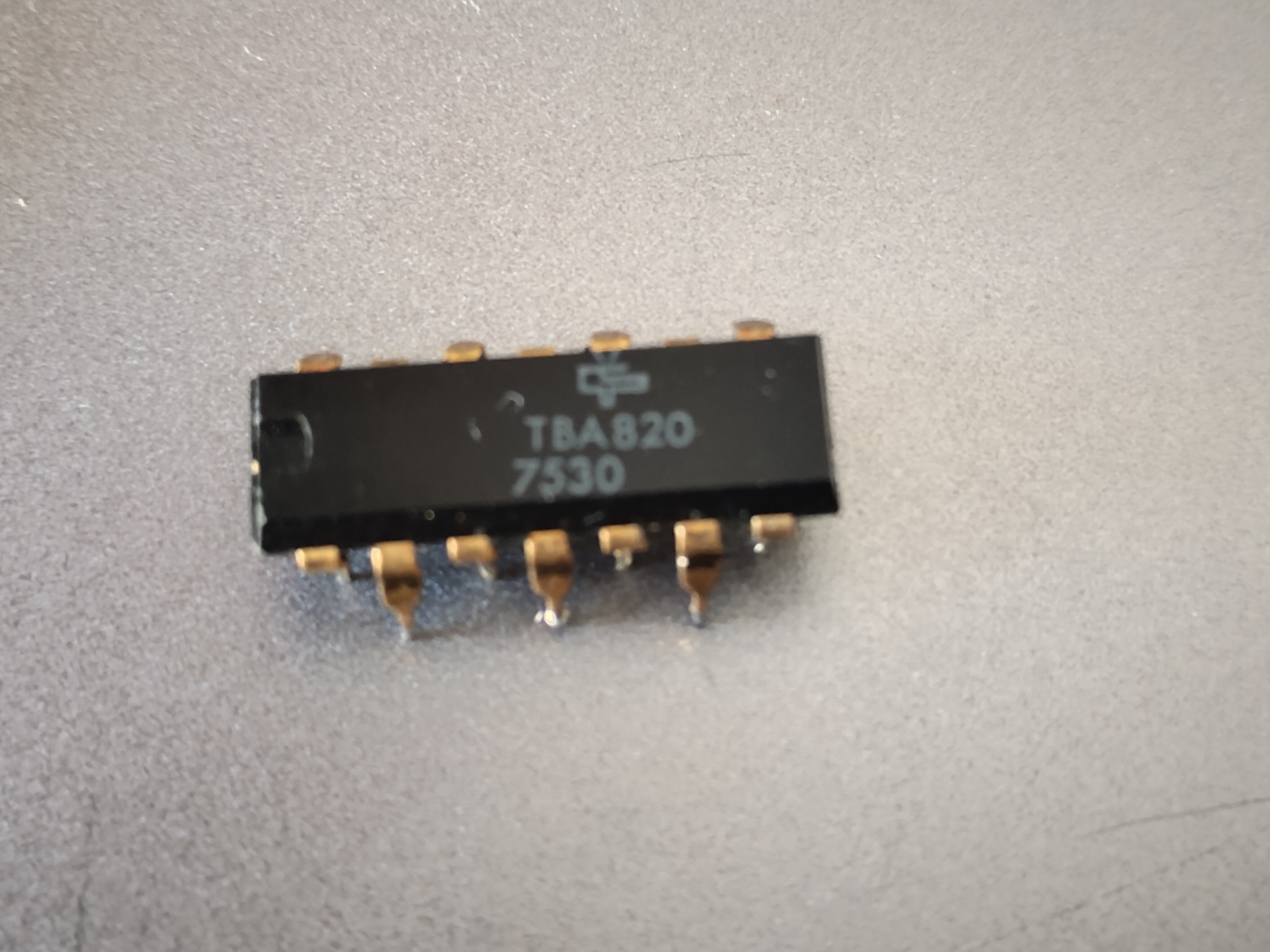

    Voila des photos du circuit...
    Cet après-midi, j'ai cherché un support avec des pattes pliables et ai fait un support à pattes décalées.
    Après pas mal d'essais, je l'ai soudé en place et vérifié mon boulot.
    Il n'y a plus qu'à mettre un TBA820 actuel dans le support et le 220 V sur le poste pour voir si il chante.
    Mais il me faudra attendre lundi que le colis arrive ....




Sujet : Remplacement TBA820 Nouveau De papiluc  Le 25-05-2025 à 10:51 sta

    Bonjour
    Il existe un support avec les pattes décalées il était monté sur un chassis TV couleur Philips ,je n'ai plus le type en tête !
    Salutations Papiluc


Sujet : Remplacement TBA820 Nouveau De georgesgiralt  Le 25-05-2025 à 12:10 sta

    Merci Papiluc, mais j'ai réglé le PB avec un support AMP du temps où on faisait des montages TTL... Pas frais mais neuf.
    Assez long de former les pattes pour qu'elles rentrent dans les trous et dépassent assez pour la soudure.
    Travail de concentration et au calme...


Sujet : Remplacement TBA820 Nouveau De mgc99  Le 26-05-2025 à 16:38 sta

    Bonjour,

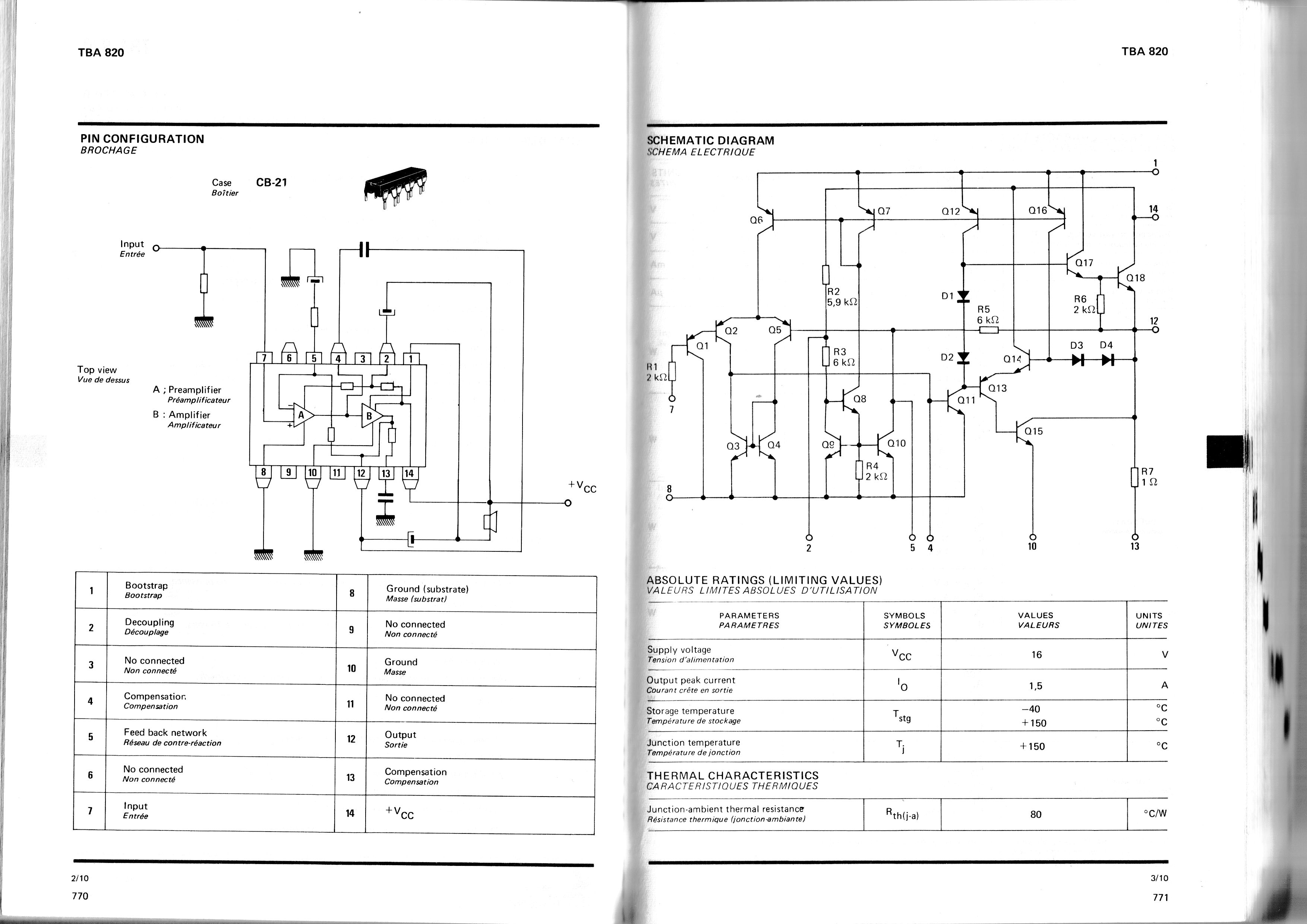

    Ci-joint ma documentation sur le TBA 820
    Cordialement
    Michel




Sujet : Remplacement TBA820 Nouveau De mgc99  Le 26-05-2025 à 16:40 sta

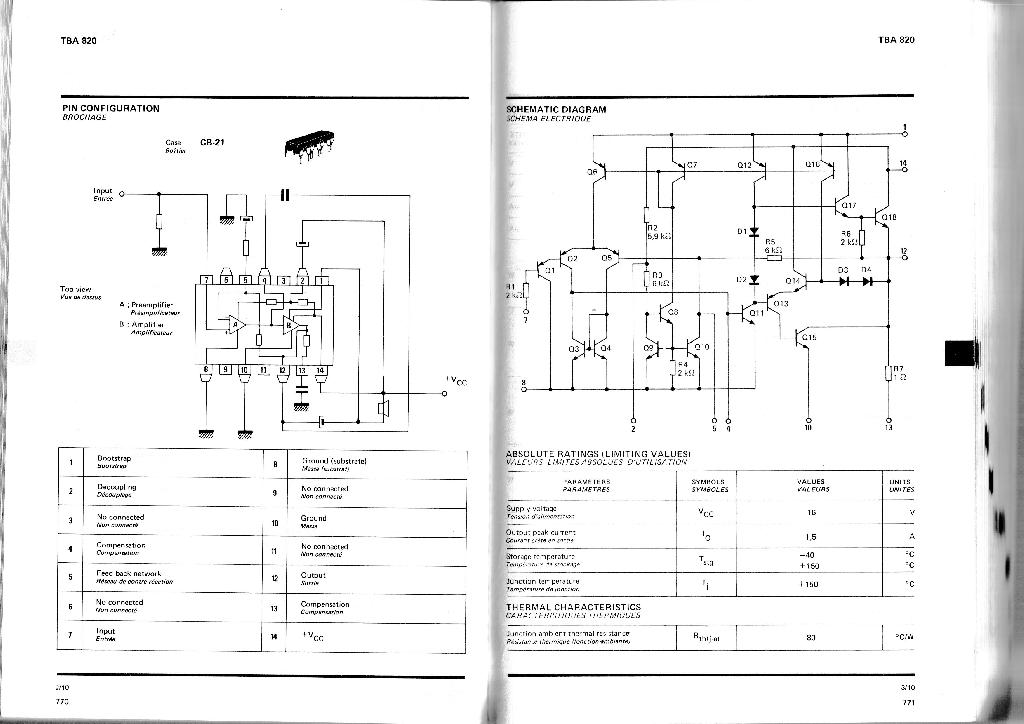

    Essai en PDF car le JPG perd beaucoup sur le forum

 Fichier
.PDF



Sujet : Remplacement TBA820 Nouveau De georgesgiralt  Le 26-05-2025 à 20:17 sta

    Bon,
    Un bug n'est jamais où on le cherche...
    J'avais 0 V entre broche 14 (VCC) et 8 (masse). Conclusion le TBA820 est mort et en court-circuit.
    Sauf qu'avec un neuf, présent sur le support ou pas, c'est pareil...
    Donc le court-circuit est ailleurs....
    Sauf que le l'Optalix 308 a une vision compliquée de l'alimentation...
    J'ai du boulot !

 Fichier
.PDF



Sujet : Remplacement TBA820 Nouveau De bthiry  Le 26-05-2025 à 21:18 sta

    C69 en court-circuit ?


Sujet : Remplacement TBA820 Nouveau De georgesgiralt  Le 26-05-2025 à 21:46 sta

    Heu; ils sont récent (les électrochimiques car les origines avaient coulé) et je regarderai demain. Parce que là, j'ai plus envie de jouer au foot avec que de sortir le voltmètre...


Sujet : Remplacement TBA820 Nouveau De georgesgiralt  Le 27-05-2025 à 09:42 sta

    Bonjour,
    Je ne pense pas que C69 soit en court circuit. En effet, j'ai un poil plus de 6V sur l'émetteur de TR7 (et un poil plus de 9V sur le collecteur du même). Mais je vérifiera quand même.

    Ce matin, je n'ai pas le temps, mais je vais faire un tableau des tensions relevées et vérifier certains points.

    Ce poste est conçu de façon bizarre. La tension secteur n'est pas coupée, et il y a toujours des tensions présentes dès que le poste est sur secteur.
    On dirait une voiture anglaise
    En tout cas merci de vous pencher sur mon problème...


Sujet : Remplacement TBA820 Nouveau De bthiry  Le 27-05-2025 à 14:25 sta

    d'après le schéma la broche 14 est reliée directement à l'émetteur de TR7
    via la connexion - le 'strap' 28-29 ....
    cette liaison est-elle bien présente ?


Sujet : Remplacement TBA820 Nouveau De georgesgiralt  Le 27-05-2025 à 18:46 sta

    Bonsoir,
    Je suis une buse.
    Cet après-midi, j'ai pris le poste, le schéma et un stylo 4 couleurs. J'avais en tête de noter toutes les tensions trouvées tant en alternatif qu'en continu et essayer de comprendre ce qui se passe. En éventuellement demandant votre aide.

    J'ai commencé par les points numéro 24, 24, 23, 22 etc...
    Et quand je suis arrivé à l'inter du potard de volume, ben j'ai trouvé un gros problème.
    Il fait bien un click bien sonore mais ne fait pas contact....
    Et une fois shunté, le poste chante. Très bien même ...
    Moralité beaucoup de bruit pour rien et un TBA820 qui n'était surement pas en panne. (Mais je ne vais pas le remonter.... )
    Maintenant je vais acheter un pot 100K log avec inter et refermer le poste...
    Merci beaucoup pour votre soutien !
    Et désolé pour le dérangement....
