| Sujet : Radio LL 538N Nouveau | De Dominique Lambert Le 01-08-2025 à 22:10 sta |
|
Bonsoir,

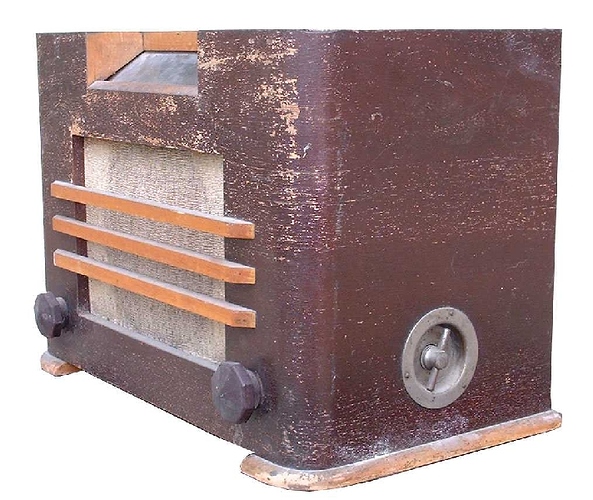

j'avais demandé de l'aide pour identifier ce poste, il y a une quinzaine d'années, sur le forum voisin : j'ai maintenant la certitude que c'est un radio LL 538 N.

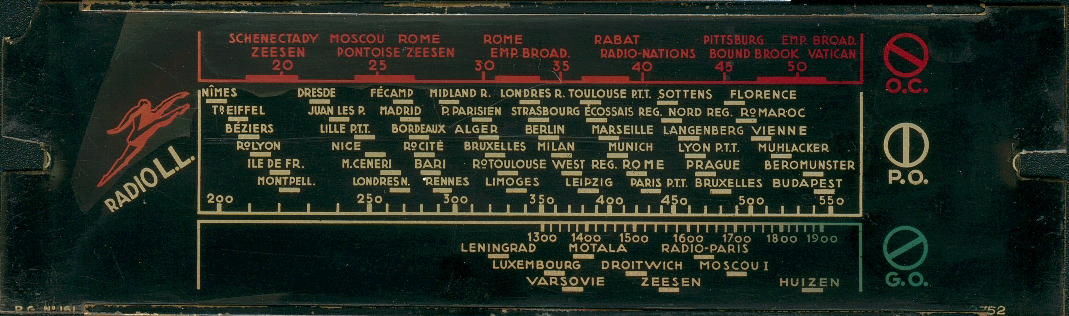

Hélas, il me manquait la plaquette des stations qu'un collectionneur Marnais a réussi à me retrouver dans son stock de pièces... ( merci René )
J'ai décidé d'essayer de le remettre en route et de lui redonner un aspect un peu plus reluisant.
Pour le moment, j'essaie de refaire le schéma d'après le câblage
Je vous ferais part de l'avancement des travaux.

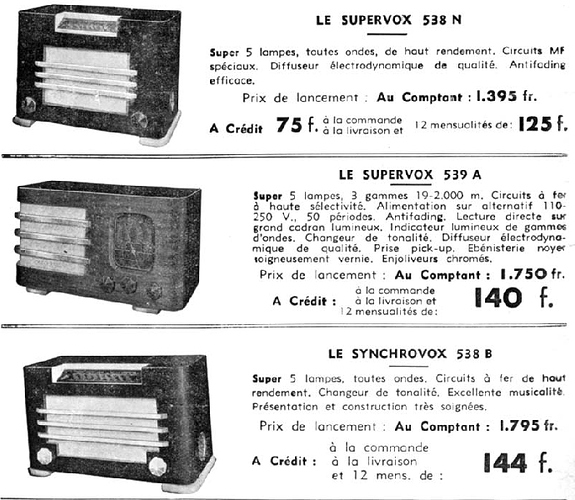

La publicité d'époque annonce un antifading efficace : ça ne risque pas sur ce poste en l'état actuel des choses, car la CAV a été débranchée juste derrière la résistance d'un mégohm.
Dominique.
| |
|
| Sujet : Radio LL 538N Nouveau | De Dominique Lambert Le 01-08-2025 à 22:15 sta |
|

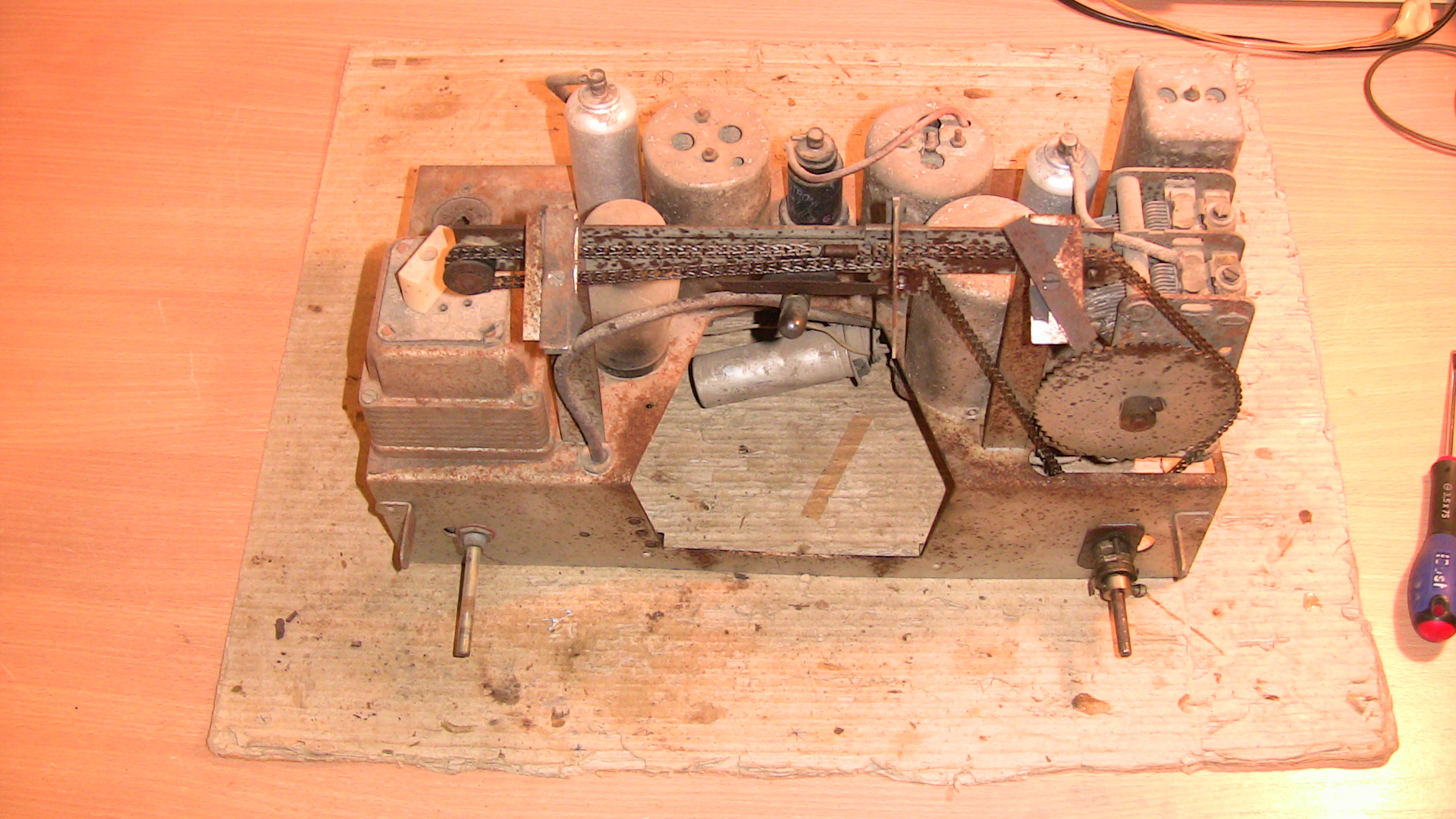

L'entraînement de l'aiguille des stations est vraiment particulier...
Dominique.
| |
|
| Sujet : Radio LL 538N Nouveau | De Jacques (Webmestre) Le 01-08-2025 à 23:32 sta |
|
Entrainement a graisser toutes les 50 000 rotations du bouton des stations
|
|
| Sujet : Radio LL 538N Nouveau | De Bernard-GRZ Le 02-08-2025 à 19:07 sta |
|

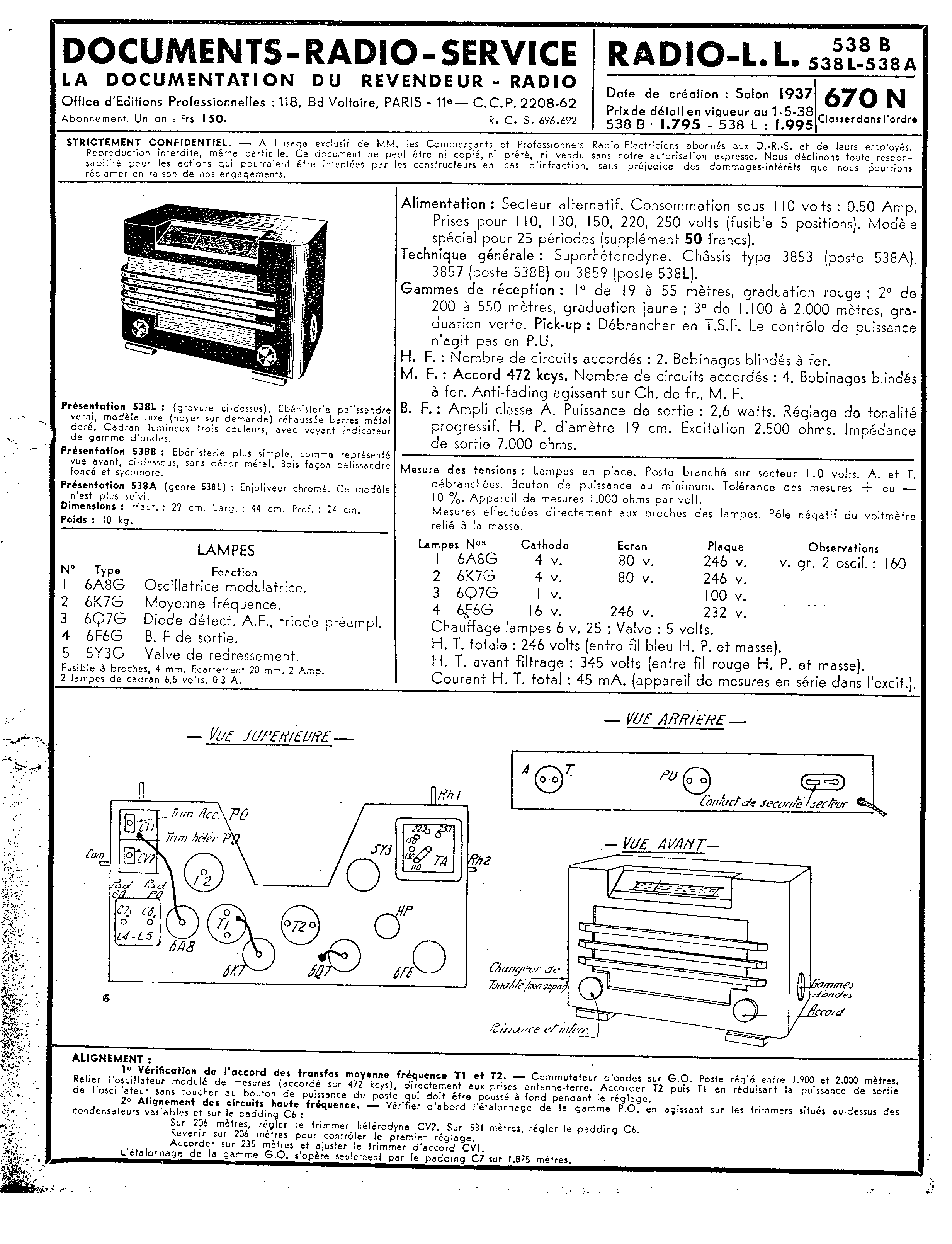

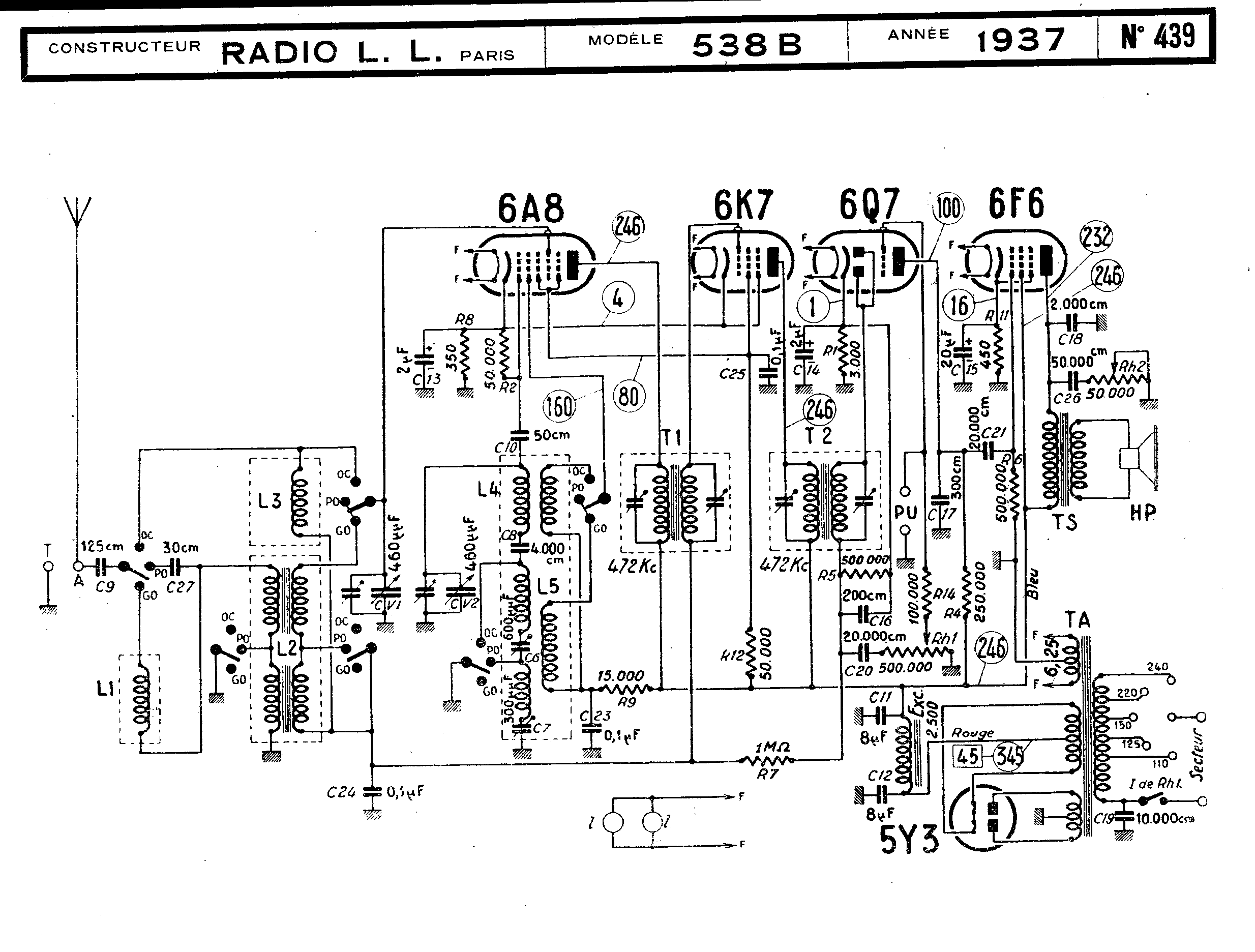

Bonjour, j'ai trouvé les documents LL538B dans mes archives. Si ça peux être utile.
| |
|
| Sujet : Radio LL 538N Nouveau | De Phil Le 02-08-2025 à 19:16 sta |
|

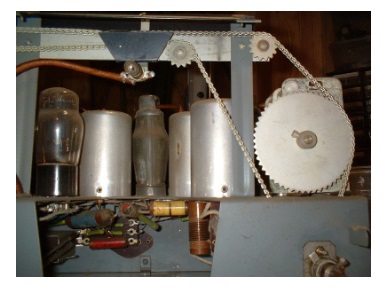

Je ne sais pas si tous les modèles Radio LL sont nombreux à posséder ce système d'entrainement mais j'ai toujours été admiratif du mien :
| |
|
| Sujet : Radio LL 538N Nouveau | De Dominique Le 02-08-2025 à 20:59 sta |
|
Merci Bernard et Phil.
Le schéma que j’ai relevé hier, est pratiquement identique à celui de Bernard, hormis le contrôle de tonalité qui n’existe pas sur mon poste et le point milieu de l’enroulement de chauffage des lampes.
Par contre j’ai le même circuit de polarisation automatique commun au tube changeur et au tube MF.
Dominique.
|
|
| Sujet : Radio LL 538N Nouveau | De Dominique Le 14-08-2025 à 23:04 sta |
|
| |
|
| Sujet : Radio LL 538N Nouveau | De Jacques (Webmestre) Le 15-08-2025 à 20:07 sta |
|
|
|
| Sujet : Radio LL 538N Nouveau | De Bernard_39 Le 16-08-2025 à 07:24 sta |
|
Bonjour à tous,
Félicitations...Très belle restauration.
Bernard_39
|
|
| Sujet : Radio LL 538N Nouveau | De Phil Le 16-08-2025 à 11:42 sta |
|
|
|
| Sujet : Radio LL 538N Nouveau | De Dominique Le 16-08-2025 à 12:23 sta |
|
Merci,
Le plus dur a été le démontage du haut-parleur à excitation pour un nettoyage complet car la rouille avait fait son œuvre.
De plus le cône était pratiquement décollé de la bobine mobile.
Après un premier remontage et recentrage infructueux, j’ai démonté le tout une deuxième fois, et retenté un recentrage : coup de chance, le haut-parleur fonctionne de nouveau à merveille.
L’appareil après remplacement des condensateurs critiques est reparti du premier coup et il fonctionne correctement sur les 3 gammes.
Un de plus de sauvé.
Dominique
|
|
| Sujet : Radio LL 538N Nouveau | De Phil Le 16-08-2025 à 12:37 sta |
|
Petite question, faut-il graisser la chaîne, perso je n'ai pas osé le faire ?
|
|
| Sujet : Radio LL 538N Nouveau | De Dominique Le 16-08-2025 à 14:37 sta |
|
Ma chaîne était complètement rouillée et coincée quand j’avais ouvert le poste pour la première fois, en 2015.
J’avais utilisé de l’huile de vaseline pour la lubrifier. Le surplus avait été essuyé avec un chiffon.
En 2025, la rouille n’est pas réapparue et le mécanisme fonctionne aussi bien qu’il y a 10 ans...
Dominique.
|
|
| Sujet : Radio LL 538N Nouveau | De Phil Le 16-08-2025 à 19:12 sta |
|
Ok, la mienne n'a pas trop bougé mais je vais la graisser un peu pour qu'elle résiste encore quelques années.
|
|
| Sujet : Radio LL 538N Nouveau | De georgesgiralt Le 16-08-2025 à 19:21 sta |
|
Achetez de la glycérine en pharmacie. un petit flacon vous fera une vie entière et ça sert aussi pour les machines à coudre.
|
|
| Sujet : Radio LL 538N Nouveau | De Dominique Lambert Le 20-09-2025 à 21:46 sta |
|
Ce soir en voulant bricoler un peu dans mon atelier, j'ai allumé le poste décrit ci-dessus afin de travailler en musique.
Il a un peu crachouillé au démarrage ( comme à son habitude ), mais aucun son n'est sorti du HP.
Un grognement à 50 Hz s'est fait entendre dans le poste ( pas dans le HP ).
J'ai coupé immédiatement : trop tard, ça s'est mis à puer le brûlé, pour seulement une trentaine de secondes d'allumage.
Démontage et inspection :
L'odeur de brûlé vient du transformateur d'alimentation.
La résistance de cathode du tube 6F6 a bronzé.
Je mesure l'excitation du haut-parleur : elle ne fait plus que 550 ohms.
Qu'est-ce qui a bien pu se passer étant donné que tous les condensateurs critiques ont été remplacés et que le poste avait fonctionné au moins 20 heures, sans problème, depuis le mois d'août ?
Je retire la valve, le tube 6F6, je déconnecte la fiche qui va au parleur ( donc plus d'excitation ) et je branche le poste sur une alimentation 110 volts :
Les tensions des deux secondaires HT sont identiques. Idem sous alimentation 230 volts.
Je teste la deuxième partie de la ligne HT après l'excitation qui a été retirée : pas de court-circuit.
La valve est impeccable au lampemètre.
Passons au tube 6F6 : le test de court-circuit des électrodes ne signale aucun défaut.
Test en mesure : patatras, un gros éclair apparaît dans le tube, faisant disjoncter mon métrix 310.
Cette foutue lampe, en rendant l'âme, a provoqué un court-circuit sur la ligne HT, provoquant la destruction de l'excitation du haut-parleur, certainement du dégât au niveau du transformateur d'alimentation et de sa résistance de cathode.
Je suis dégoûté, j'avais mis deux jours à dérouiller le haut-parleur et j'avais fait preuve d'une patience infinie pour recentrer tout l'ensemble.
C'est un HP à excitation de 19 cm de diamètre et bien sûr je n'ai que des 21 cm dans mon stock...
je dois respecter ce diamètre car le châssis est découpé de façon à s'insérer pile-poil sur le saladier du HP lors de l'assemblage.
Cerise sur le gâteau, je n'ai plus de 6F6 dans mon stock de lampes.
Lors du dépannage, je voulais mettre un fusible dans le moins HT au cas ou il y aurait un problème sur la ligne HT : la paresse m'a donné une bonne leçon.
Je vais peut-être débobiner et rebobiner l'excitation. J'ai déjà pratiqué cette opération, il y a 25 ans, mais je n'ai plus mes yeux de jeune homme.
En tout cas, c'est la première fois que je vois un tel phénomène sur une grosse lampe telle qu'une 6F6. On en découvre tous les jours en TSF.
Dominique.
|
|
| Sujet : Radio LL 538N Nouveau | De Jacques (Webmestre) Le 20-09-2025 à 22:57 cms |
|  |
Il faudra que je regarde dans tout mon foutoir, j'ai tellement de matériel que je ne sais plus ce que j'ai et où se trouve quoi. Ceci sans parler des pièces de flipper.
On avait parlé recemment de tubes 2 volts (2A5, 2A6, 2A7) je ne sais pas si tu en as trouvé. René et Milhoud doivent certainement avoir beaucoup plus de pièces détachées et de tubes que moi. Moi ça fait 2 jours que je cherche un bouton Philips des années 50. Ca a le don de m'énerver a un point !
Il faudrait que tu passe a l'occasion et qu'on se fasse une bouffe.
| |
|
|
| Sujet : Radio LL 538N Nouveau | De Dominique Lambert Le 05-10-2025 à 17:20 sta |
|
Bonjour,
j'ai trouvé une bonne âme qui m'a donné un HP de 19 cm à excitation ( marqué 1800 ohms ) et un tube 6F6 : merci à lui.
Je cherche toujours à savoir ce qui a provoqué les dégâts dans ce poste et je crois avoir trouvé...
Je me rappelle avoir relevé une excitation de 1800 ohms.
Cependant, les documentations des Radio-LL 538A,B, et L donnent un HP de 19 cm et une excitation de 2500 ohms.
Mon excitation devait déjà avoir pris un coup dans le museau avant que j'intervienne sur ce poste. De plus, les mesures HT donnaient 270 volts plutôt que 245 volts ou 250 volts des fiches constructeur. Je ne me suis pas trop inquiété de ces mesures un peu élevées.
Je pense qu'il y avait des court-circuits au niveau des spires de l'excitation et que le phénomène a empiré durant les heures d'écoute du poste.
Le tube 6F6 a du prendre une HT du tonnerre et rendre l'âme.
Pour le deuxième dépannage, j'ai donc mis une résistance additionnelle avant l'excitation ainsi qu'un petit condensateur de 4,7 uF/450 volts en tête de filtrage.
J'ai ensuite mesuré une HT de 246 volts, ce qui est beaucoup mieux.
J'ai aussi ajouté un fusible d'une centaine de mA dans le moins HT pour mieux protéger les éléments en cas de problème.
Le fusible sur le transformateur a également été remplacé car le cavalier fusible d'origine était tellement d'un gros calibre qu'il ne protégeait rien du tout.
Il est à noter que les fiches constructeur donnent un fusible de 2A pour protéger le poste.
Sous 110 volts, ça fait 220 watts et sous 220 volts 440 watts.
Quel était le pouvoir de protection d'un tel fusible ?
Au bout de 5 minutes de fonctionnement, le condensateur de 4,7 uF a explosé.
Encore une erreur de ma part : condensateur neuf, mais resté une quinzaine d'années dans un tiroir. J'aurais du le reformer progressivement.
Après toutes ces péripéties, le poste fonctionne à nouveau correctement.

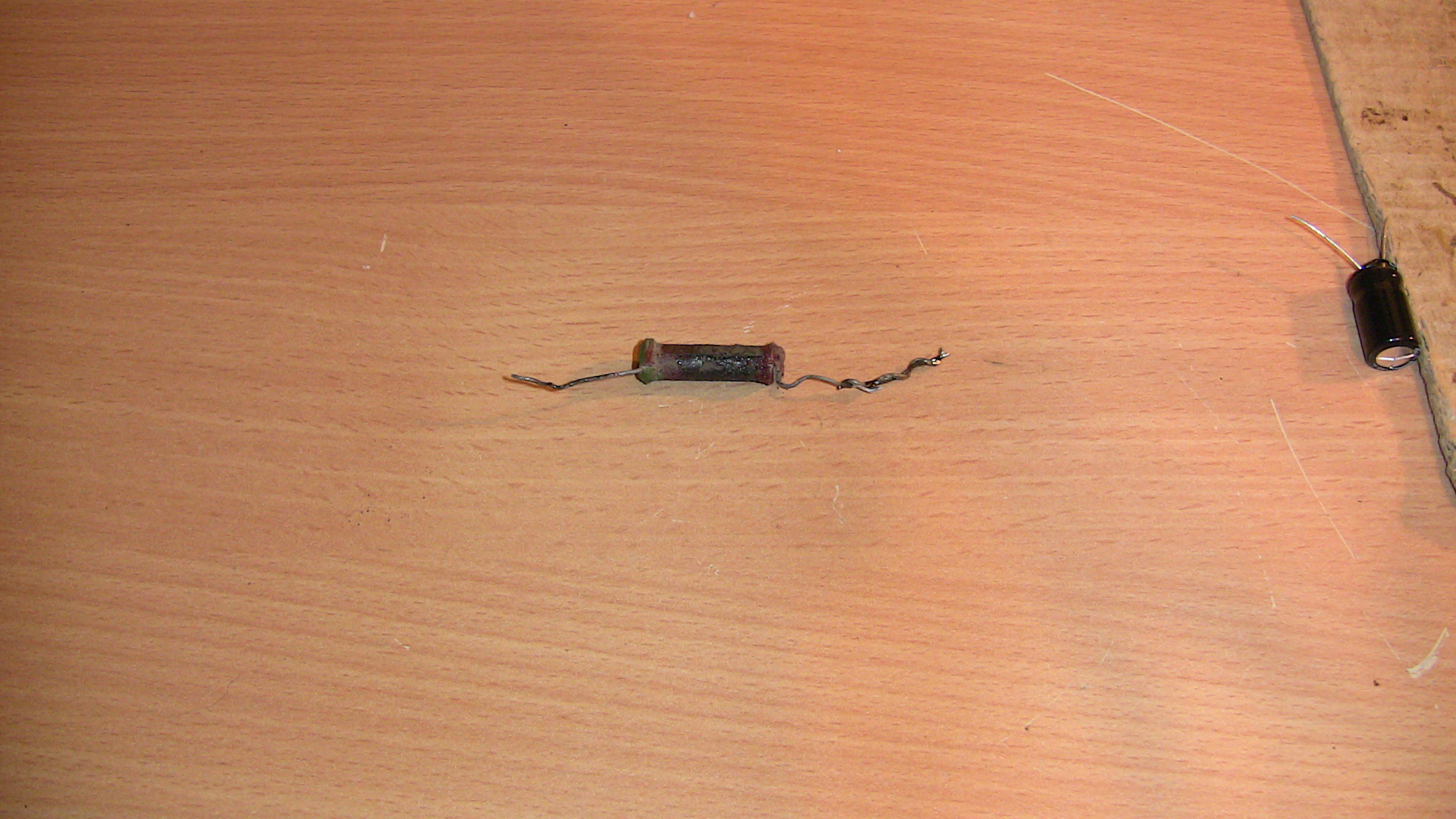

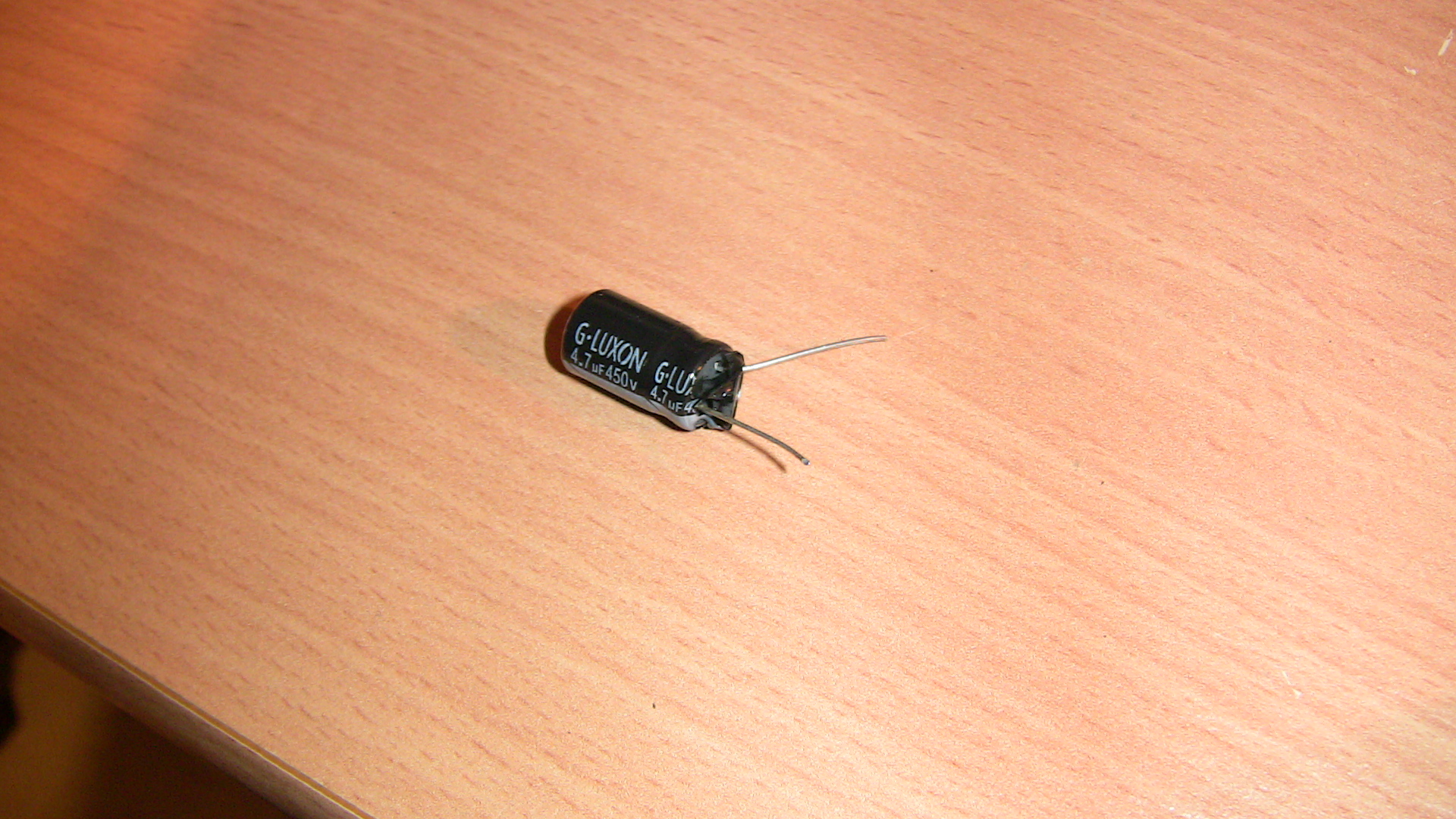

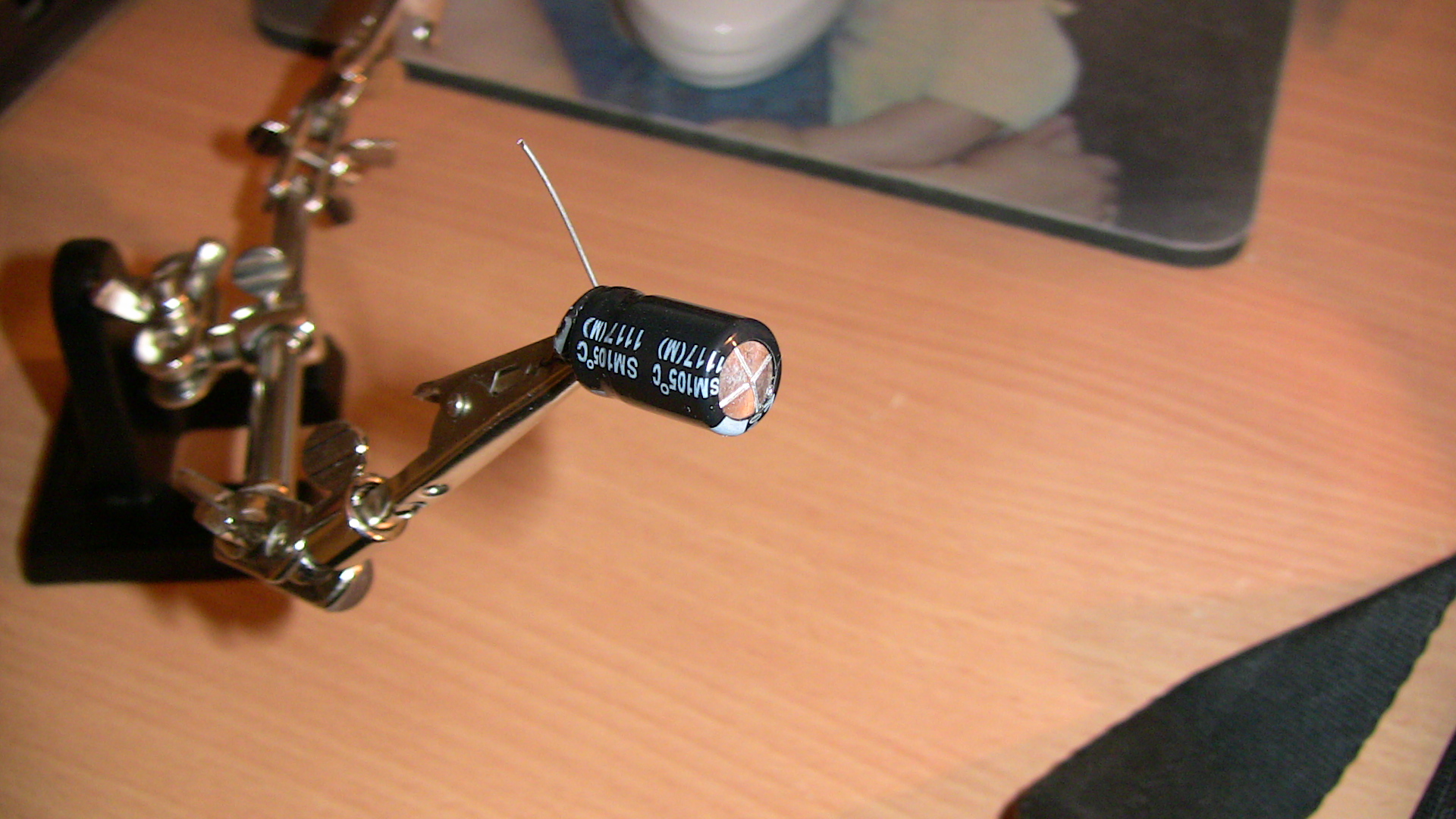

En pièces jointes, le condensateur qui a explosé et la résistance de cathode du tube 6F6 qui a eu chaud.
Dominique
| |
|
| Sujet : Radio LL 538N Nouveau | De Dominique Lambert Le 05-10-2025 à 17:23 sta |
|
On tente une vidéo ( si le fichier n'est pas trop lourd ) du poste fonctionnant avec deux émetteurs PO.
Dominique.
| |
|
|
