| Sujet : Pizon Nouveau | De Jacques (Webmestre) Le 02-08-2025 à 19:34 sta |
|
Je suis en train de regarder un très beau Pizon Bros New Clock en excellent état cosmétique.
Ce dernier possède à l'arrière un carrousel permettant de le commuter en 110-127-220 volts.
Hors il est mentionné sur le dos que pour le 220-230 Volts il faut enlever le bouchon carrousel et connecter a la place le réducteur spécial NC.
Qu'est-ce à dire ? Quel est ce réducteur ?
|
|
| Sujet : Pizon Nouveau | De Phil Le 02-08-2025 à 20:03 sta |
|

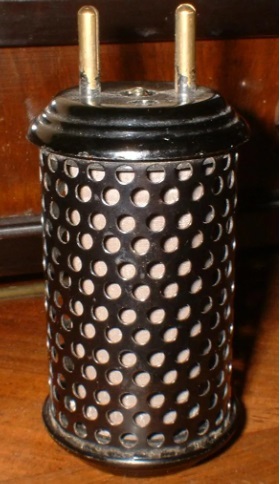

Apparemment ce poste ne fonctionne qu'en 110 volts, c'est pas ce type de bouchon qu'il faudrait ajouter pour le 220 ?
| |
|
| Sujet : Pizon Nouveau | De Phil Le 02-08-2025 à 20:07 sta |
|
Sur Radiomuseum, ils disent qu'il faut utiliser un autotransfo en 220.
|
|
| Sujet : Pizon Nouveau | De Jacques (Webmestre) Le 02-08-2025 à 20:26 sta |
|
Soit, mais alors pourquoi cet appareil possède-t'il le carrousel avec les 3 positions 110-127-220V en interne qui laisse supposer qu'il est autonome sur ces 3 tensions secteur sans ajout d'un transfo ou d'une résistance chutrice ?
|
|
| Sujet : Pizon Nouveau | De Phil Le 02-08-2025 à 20:29 sta |
|

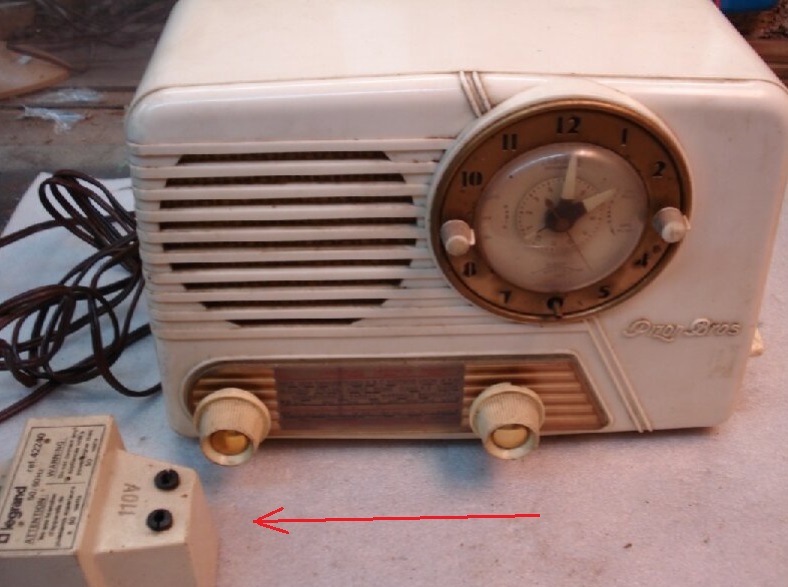

Il semblerait que ce soit bien un autotransfo :
| |
|
| Sujet : Pizon Nouveau | De Phil Le 02-08-2025 à 20:36 sta |
|
''mais alors pourquoi cet appareil possède-t'il le carrousel avec les 3 positions 110-127-220V''
Ce n'est pas pour commander un appareil électrique déporté, puisse-qu’il est prévu pour ?
|
|
| Sujet : Pizon Nouveau | De Jacques (Webmestre) Le 02-08-2025 à 21:07 sta |
|
Bon, ce soir, armé de patience et devant vos remarques, je l'ai ré-ouvert.
Il y a bien 2 transformateurs à l'intérieur, le transfo classique de sortie BF et un autre qui rejoint le carrousel secteur ce qui laisse supposer qu'il n'a pas besoin d'une résistance chutrice externe.
Peut-être est-ce une des dernières version commercialisées ?
Le schéma semble ne pas être présent sur le web.
Les tubes: 35W4 50B5 12AV6 12BA6 12AJ8 et 1 carton de garantie logé dans une joue de l'appareil: 17 octobre 1955 châssis No 1582.
Photo de l'intérieur dans le message suivant mais elle ne devrait pas être excellente malgré le flash.
|
|
| Sujet : Pizon Nouveau | De Jacques (Webmestre) Le 02-08-2025 à 21:21 sta |
|
Non, je ne peux pas la poster, la photo est vraiment trop mauvaise et sombre.
|
|
| Sujet : Pizon Nouveau | De kiki37 Le 02-08-2025 à 23:50 sta |
|
|
|
| Sujet : Pizon Nouveau | De Jacques (Webmestre) Le 03-08-2025 à 01:22 sta |
|
54 et 58, ceci peut expliquer cela.
|
|
| Sujet : Pizon Nouveau | De Phil Le 03-08-2025 à 10:42 sta |
|
|
|
| Sujet : Pizon Nouveau | De kiki37 Le 03-08-2025 à 11:52 sta |
|
@ Phil : ce sont les dates : si tu avais cliqué sur les liens, tu l'aurais vu
|
|
| Sujet : Pizon Nouveau | De Phil Le 03-08-2025 à 12:54 sta |
|
Oui, j'ai cliqué mais ne comprenais pas. Cette fois j'ai compris.
|
|
|
