Sujet : Push pull 6550 Nouveau De Pierre  Le 24-08-2008 à 19:26 cms

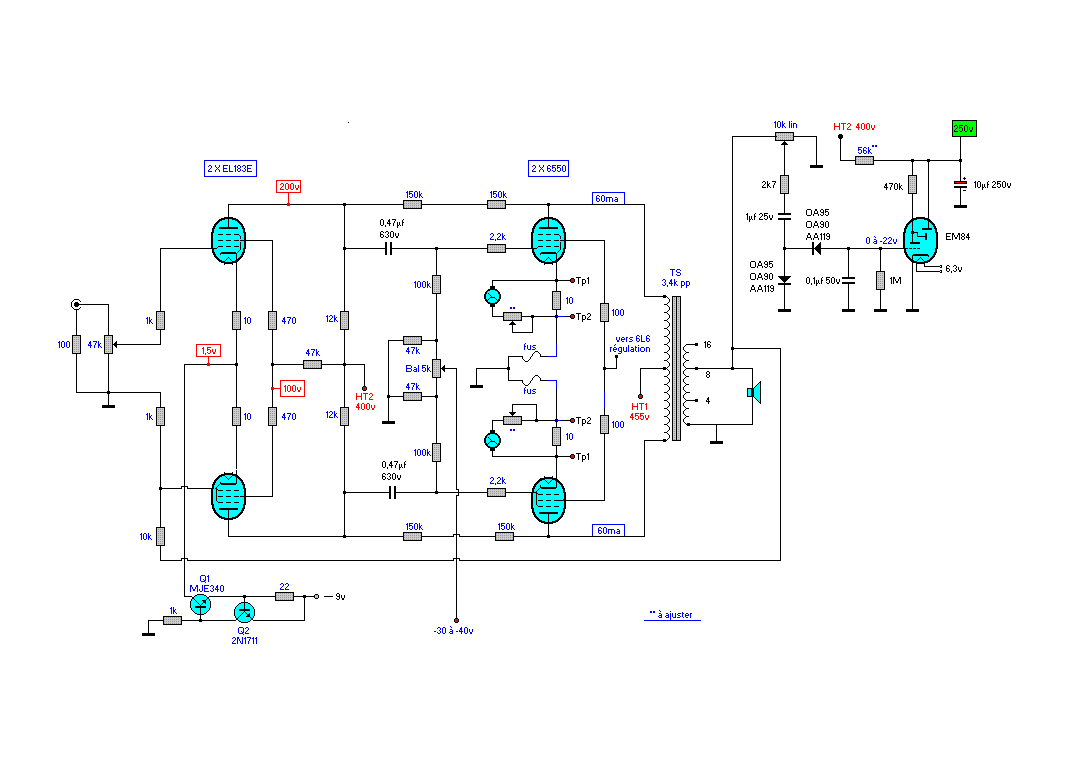

Voici le prochain ampli, encore du lourd mais moins que la 813   !!, j'espère le terminer avant l'hiver !

Pierre





Sujet : Push pull 6550 Nouveau De JCJ  Le 26-08-2008 à 20:31 sta

    Pas mal Pierre, j'espère que vous nous montrerez la réalisation.

    N'y a-t-il pas un petit problème pour les LEDs de l'alim des bias 1 et 2. Il me semble que telles qu'elles ont montées elle vont écrêtrer les tensions de bias à quelques volts seulement ?

    :-)


Sujet : Push pull 6550 Nouveau De Pierre  Le 26-08-2008 à 23:35 cms

Ahh JC   !!

Ces LED sont là juste pour indiquer que les tensions de polars sont présentes, j'ai pas l'habitude de polars fixes, comment peut on ou à quel endroit les monter sans altérer les lignes ?!

Pierre







Sujet : Push pull 6550 Nouveau De Pierrot du 82  Le 26-08-2008 à 23:54 cms

Peut-être sur la ligne de -98V pol, avant les pots de réglage... un voyant néon.

C'est sur que la polar c'est une tension, à haute impédance et ça va pas trop avec les LED, alimentées en courant à basse impédance.



Sujet : Push pull 6550 Nouveau De JCJ  Le 27-08-2008 à 07:14 sta

    Si on ne veut pas compliquer inutilement le montge, le plus simple est de monter une seule LED directement à la sortie du redresseur en mettant en série une résistance de 5 à 10 kohms de 2 à 3 Watts.
    Ou un voyant néon comme dit pierrot...
    :-)


Sujet : Push pull 6550 Nouveau De Pierre  Le 27-08-2008 à 12:46 cms

Ok merci j'vais remanier le schéma !!

Pierre



Sujet : Push pull 6550 Nouveau De Pierre  Le 28-08-2008 à 20:56 cms

Nouvelle alimentation !

Pierre





Sujet : Push pull 6550 Nouveau De Filoch....  Le 29-08-2008 à 01:44 sta

    Pierre,

    pour ma gouverne ,je ne comprend pas très bien le déphasage que tu emplois pour les tubes 6550 comment fonctionne t'il ? avec en plus une contre réaction a partir du secondaire du ts!..
    Bonne journée

    Filoch....:o)[:Hi:]


Sujet : Push pull 6550 Nouveau De JCJ  Le 29-08-2008 à 11:28 sta

    Pour Filoch, le déphasage est crée par le montage des 2 premières lampes en "ampli différentiel" (schéma).

    Les 2 transistors sont montés en générateur de courant constant (ici 30 mA environ réglé par la résistance de 22 ohms).

    Au repos ce courant de divise également entre les 2 lampes : 15 mA dans chacune.

    Si une tension d'entrée fait augmenter le courant de 1 mA dans la première lampe L1 (soit 16 mA) le courant dans L2 chutera de 1 mA (soit 14 mA) puisque le géné de courant impose que la somme reste de 30 mA.

    Bilan :
    la tension plaque de L1 chute de : 12k x 1 mA = -12 V
    la tension plaque de L2 monte de : 12k x 1 mA = 12 V
    On à bien le déphasage.

    J'ai vu sur Internet le même appliqué directement sur les lampes de puissance, ca qui permet de faire des montages Push-Pull très simples... On dirait qu'il n'y a pas de déphaseur...Il suffit que le générateur de courant soit plus costaud...

    :-)




Sujet : Push pull 6550 Nouveau De YM  Le 29-08-2008 à 13:19 sta

    Je n'aurais pas pu être plus clair !

    L'étage de puissance autodéphaseur est obligatoirement en classe A.

    Yves.


Sujet : Push pull 6550 Nouveau De Pierrot du 82  Le 29-08-2008 à 15:48 cms

Avec un vu-mètre à oeil magique, la claaasse !

Sujet : Push pull 6550 Nouveau De Pierre  Le 29-08-2008 à 19:14 cms

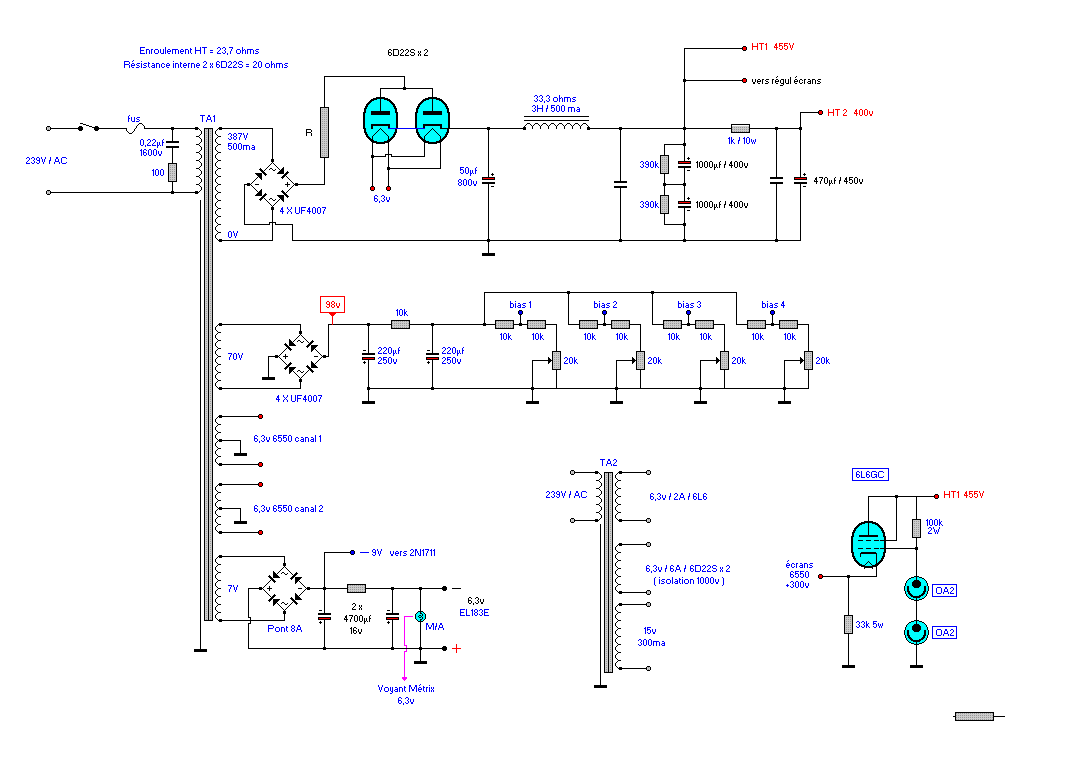

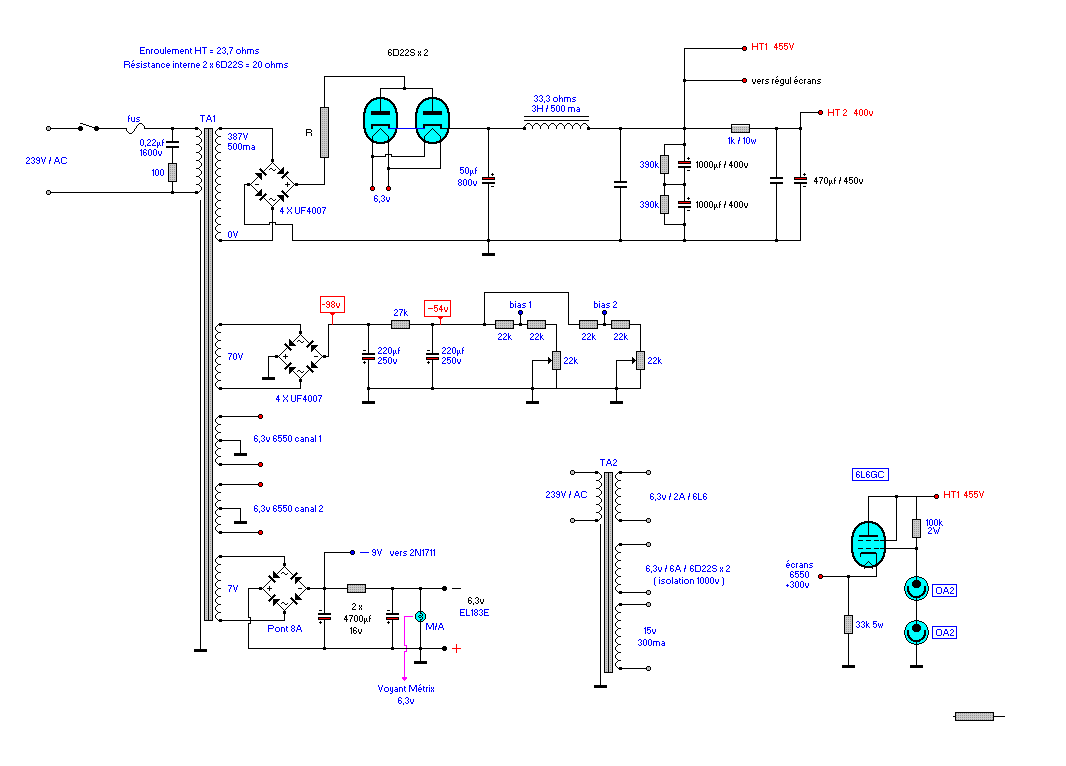

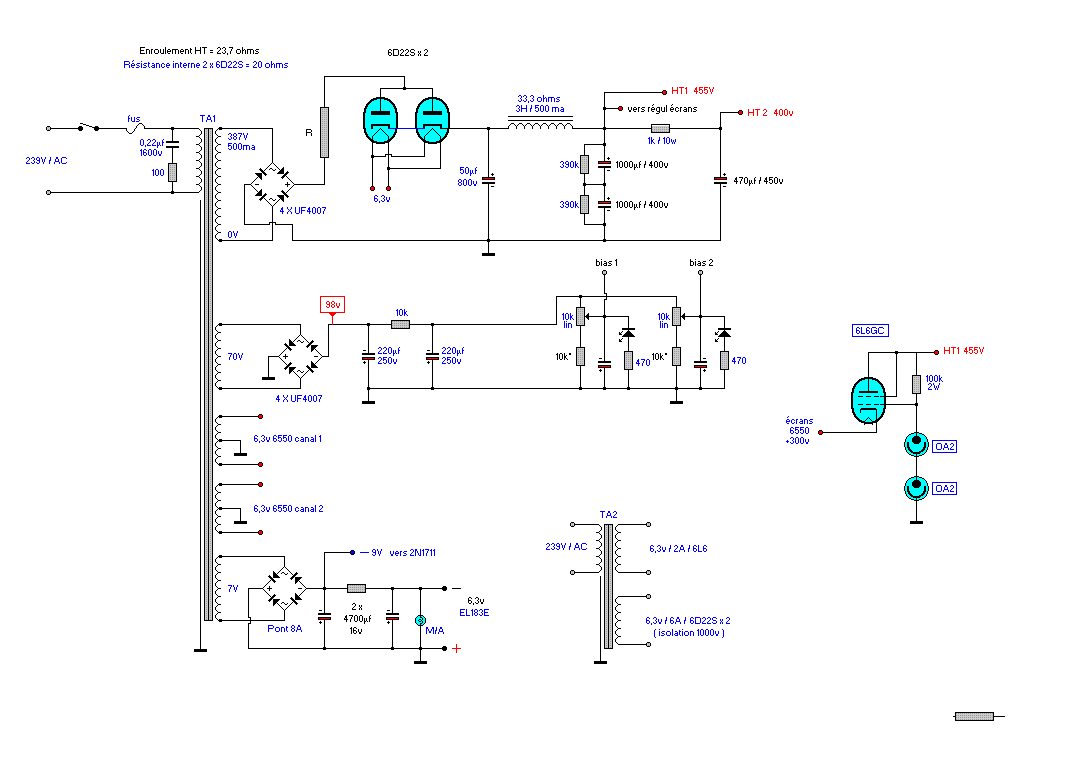

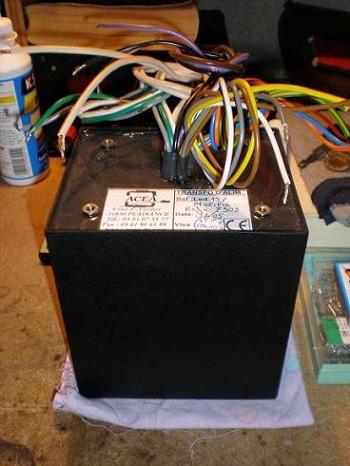

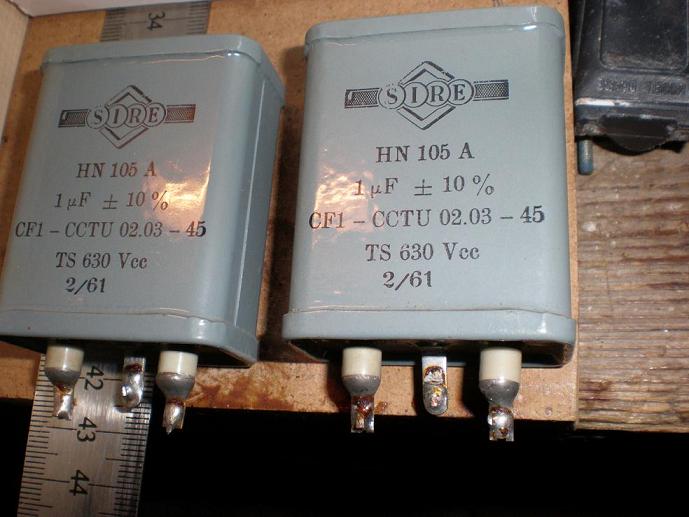

L'alimentation remaniée !

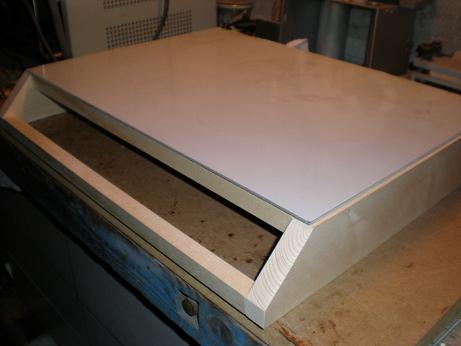

J'attaque le châssis !!

Au fait JC tu as vu velui là ?? : http://www.cinetson.org/phpBB3/electronique-f13/813-edition-t27539.html

Pierre





Sujet : Push pull 6550 Nouveau De Pierre  Le 29-08-2008 à 19:27 cms

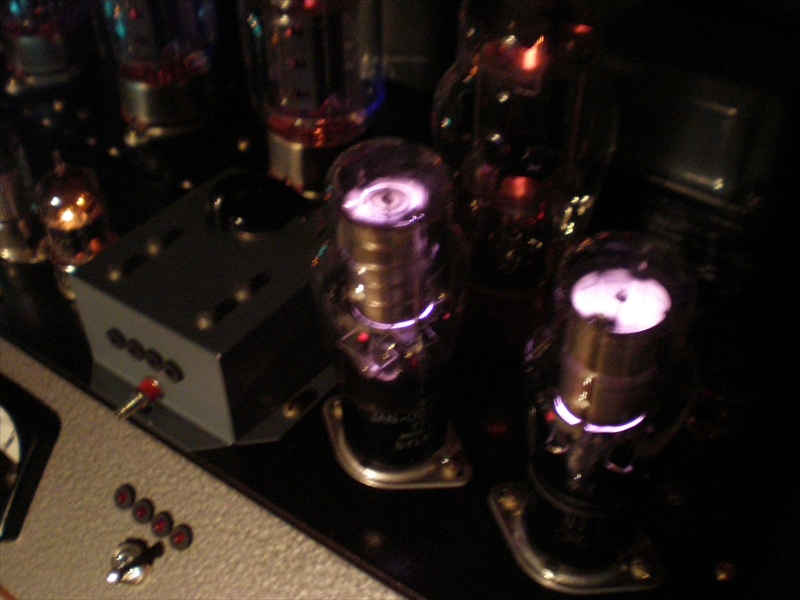

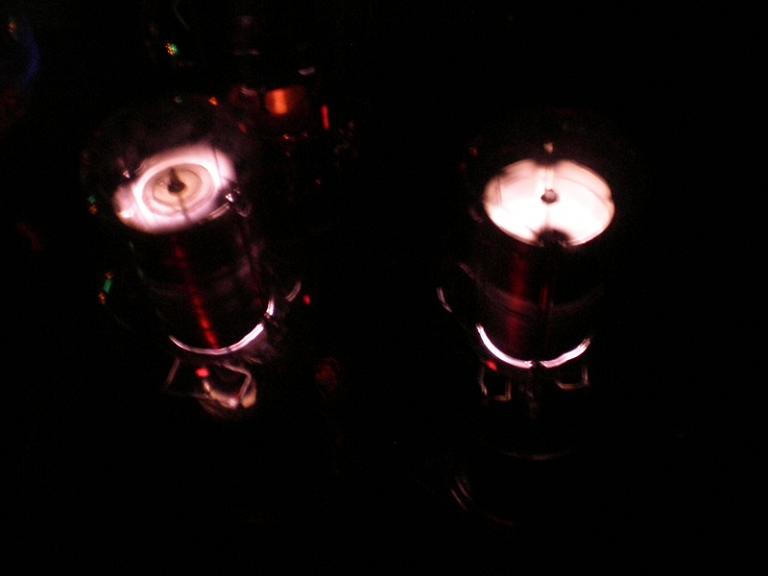

La photo que j'aime le plus !

Pierre





Sujet : Push pull 6550 Nouveau De jackoe  Le 30-08-2008 à 12:19 sta

    Oui, mais avec celle ci, on voit bien la chaleur du son des lampes ... :-D




Sujet : Push pull 6550 Nouveau De Pierre  Le 30-08-2008 à 12:59 cms

La chaleur se voit ??

Pierre



Sujet : Push pull 6550 Nouveau De jackoe  Le 30-08-2008 à 13:02 sta

    S'entend-elle ? ;-)


Sujet : Push pull 6550 Nouveau De Yves  Le 30-08-2008 à 19:12 cms

Pierre, j'espère que tu as bien enlevé les indications sur les tubes pour en améliorer le son.....    La chaleur s'entend, ne dis t'on pas un son plus chaud....

Yves



Sujet : Push pull 6550 Nouveau De Pierrot du 82  Le 30-08-2008 à 20:16 cms

Mais la chaleur se voit, et pas qu'avec une caméra I.R., la preuve quand il fait chaud, les filles se déshabillent...

Sujet : Push pull 6550 Nouveau De Masterorion  Le 30-08-2008 à 21:18 cms



Sujet : Push pull 6550 Nouveau De Pierre  Le 16-09-2008 à 20:40 cms

A l'attaque !

Pierre





Sujet : Push pull 6550 Nouveau De Pierre  Le 16-09-2008 à 20:41 cms

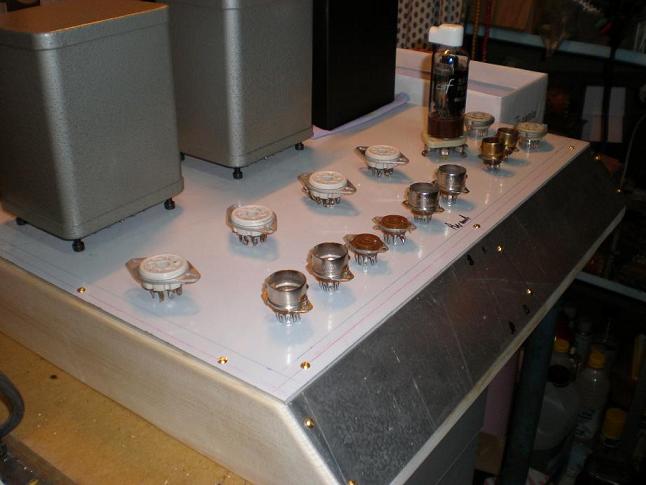

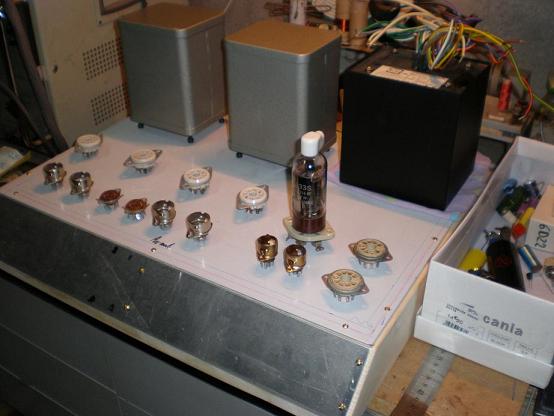

 Suite !!, recherche implantation !

Pierre





Sujet : Push pull 6550 Nouveau De Yves  Le 25-09-2008 à 21:13 cms

       Viiiiiiite d'autres photos......ça démarrrrrrrrrre au quart de tour c'te projet ! ! !

Yves



Sujet : Push pull 6550 Nouveau De Pierre  Le 26-09-2008 à 17:58 cms

Ouiiiiiiiii    !!!!! doucement Yves y a 15 tubes à cabler    , il faut réfléchir où mettre les barettes à cosses avant le traçage et perçage, en bref il faut s'imaginer le cablage avant de traçer !

Pierre





Sujet : Push pull 6550 Nouveau De Yves  Le 26-09-2008 à 18:49 cms

15 tubes.....ouffffti, ça va encore chauffer un max, je suis curieux de voir la bête terminée ! ! !

Yves



Sujet : Push pull 6550 Nouveau De Pierre  Le 26-09-2008 à 19:15 cms

Bahhh ça vaut pas un V30s    !!!

Pierre



Sujet : Push pull 6550 Nouveau De Masterorion  Le 26-09-2008 à 21:31 cms

15 tubes ?

Ils annoncent un hiver si rigoureux que ça ?



Sujet : Push pull 6550 Nouveau De F1EVJ  Le 26-09-2008 à 21:39 sta

    Bonsoir à tous(tes)! Pierre, je comprends pourquoi - et bien que la conjoncture de soit pas à l'optimisme - chez EDF ils se frottent les mains...les affaires vont reprendre!
    Amicalement, Pierre F1EVJ;-)


Sujet : Push pull 6550 Nouveau De Pierre  Le 26-09-2008 à 23:20 cms

Faux car j'ai un contrat EJP depuis 13 ans     !!

Pierre



Sujet : Push pull 6550 Nouveau De Masterorion  Le 26-09-2008 à 23:24 cms

C'est bon je viendrai écouter mon philips chez toi alors Pierre. Ici j'ose même pas le brancher...

J'arrive.



Sujet : Push pull 6550 Nouveau De Pierre  Le 26-10-2008 à 23:54 cms

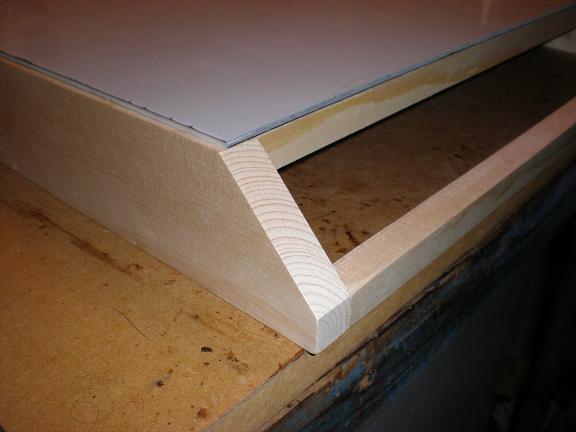

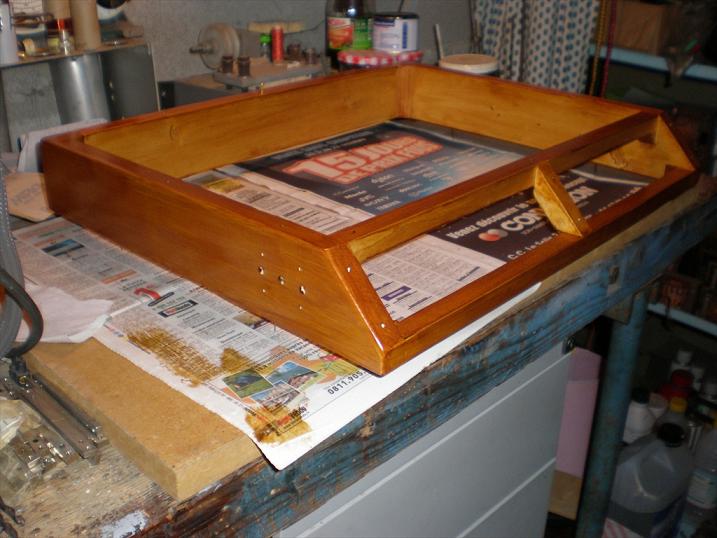

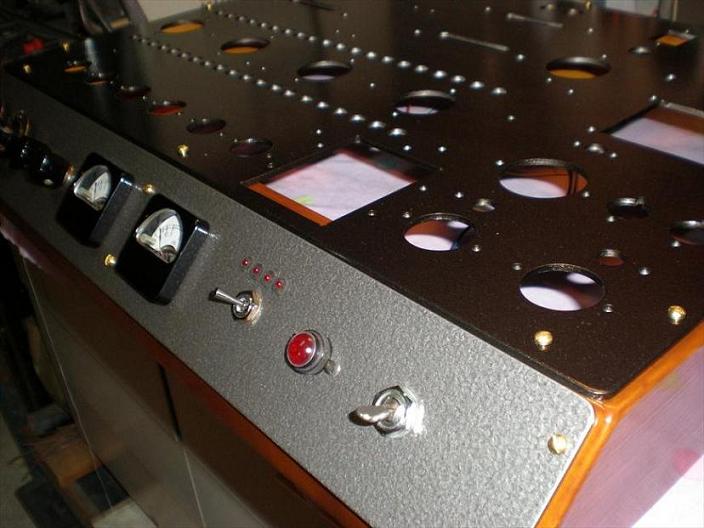

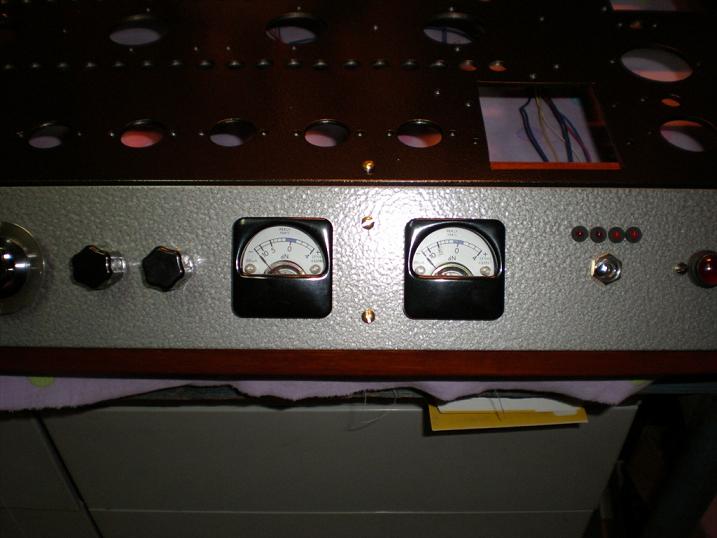

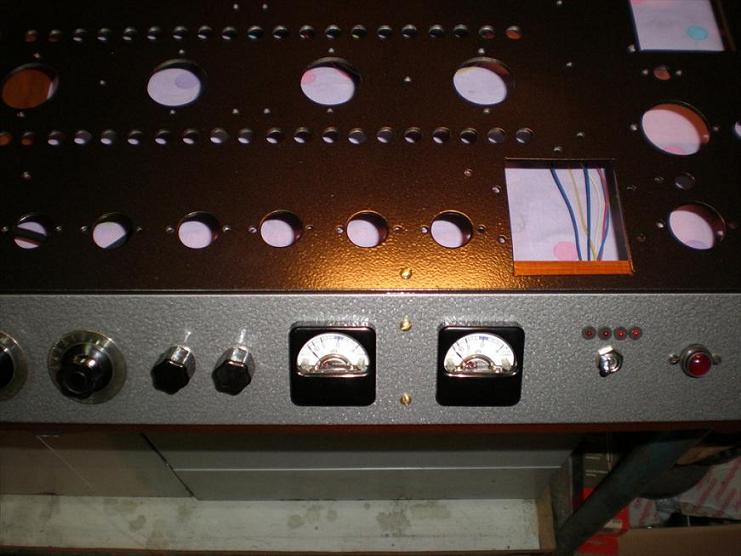

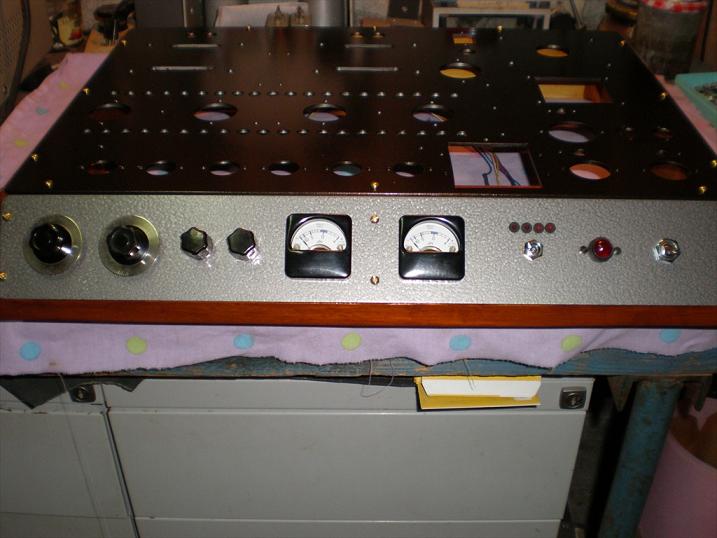

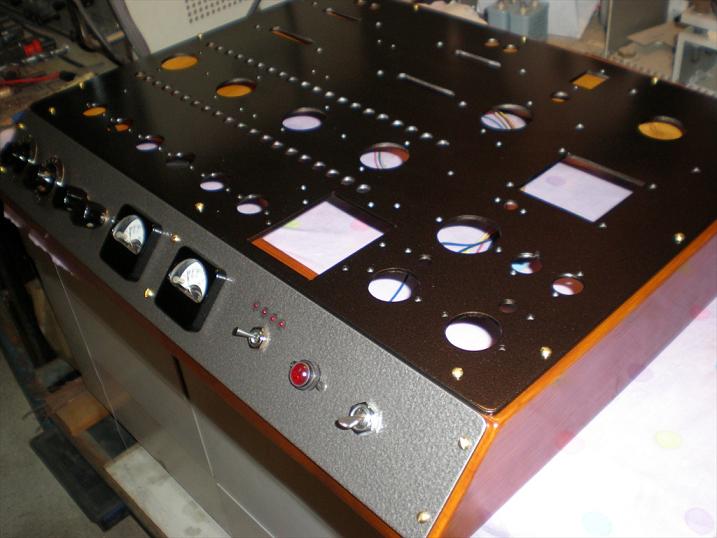

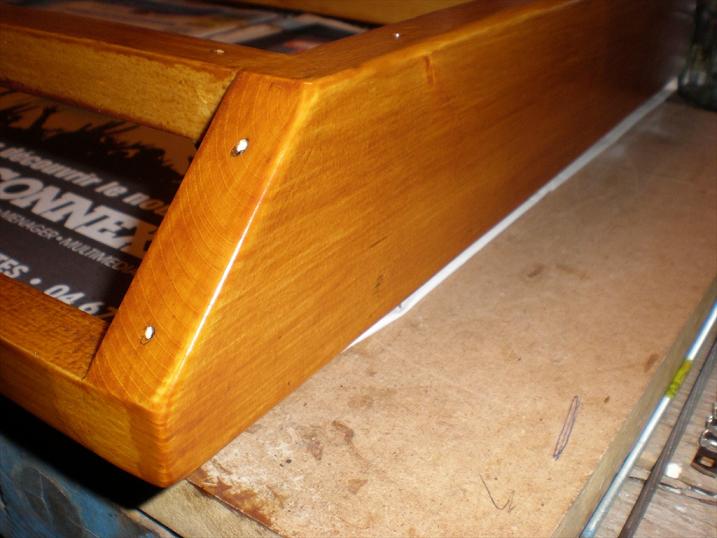

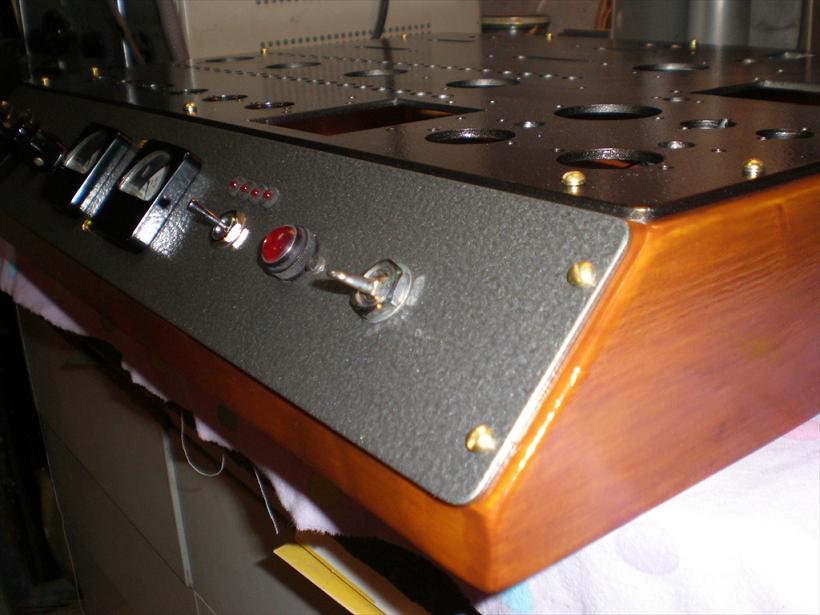

Teinte, vernis, commencement de l'assemblage !

Pierre





Sujet : Push pull 6550 Nouveau De Pierre  Le 26-10-2008 à 23:55 cms

Suite !

Pierre





Sujet : Push pull 6550 Nouveau De Pierre  Le 26-10-2008 à 23:56 cms

Suite !

Pierre





Sujet : Push pull 6550 Nouveau De Pierre  Le 26-10-2008 à 23:58 cms

Suite !!

Pierre





Sujet : Push pull 6550 Nouveau De Pierre  Le 27-10-2008 à 00:00 cms

Suite !

Pierre





Sujet : Push pull 6550 Nouveau De Pierre  Le 27-10-2008 à 00:02 cms

La dernière !

Pierre





Sujet : Push pull 6550 Nouveau De Yves  Le 27-10-2008 à 20:03 cms

Salut Pierre, ça va être un super ampli, j'aime beaucoup la disposition et l'esthétique de l'ensemble ! ! ! Bravo, j'ai hâte de voir la suite ! ! !

Yves



Sujet : Push pull 6550 Nouveau De Pierre  Le 29-11-2008 à 13:23 cms

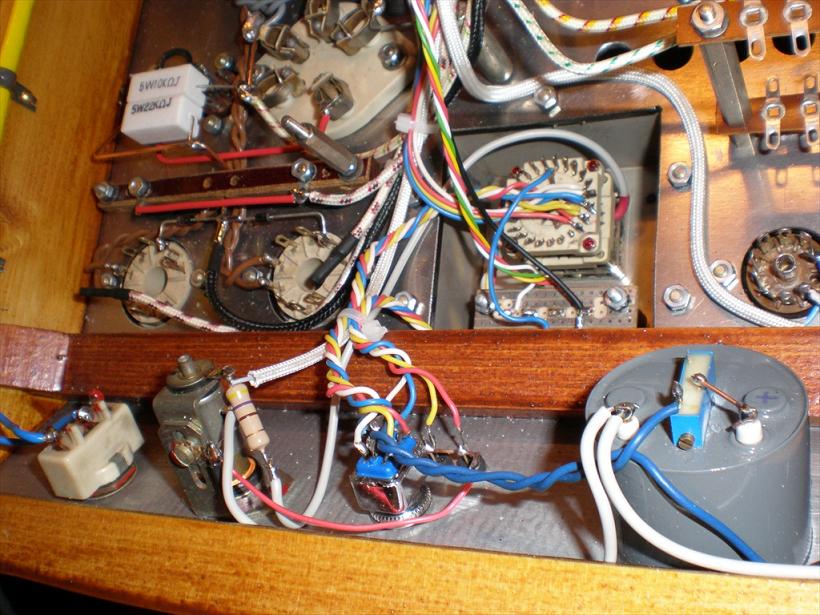

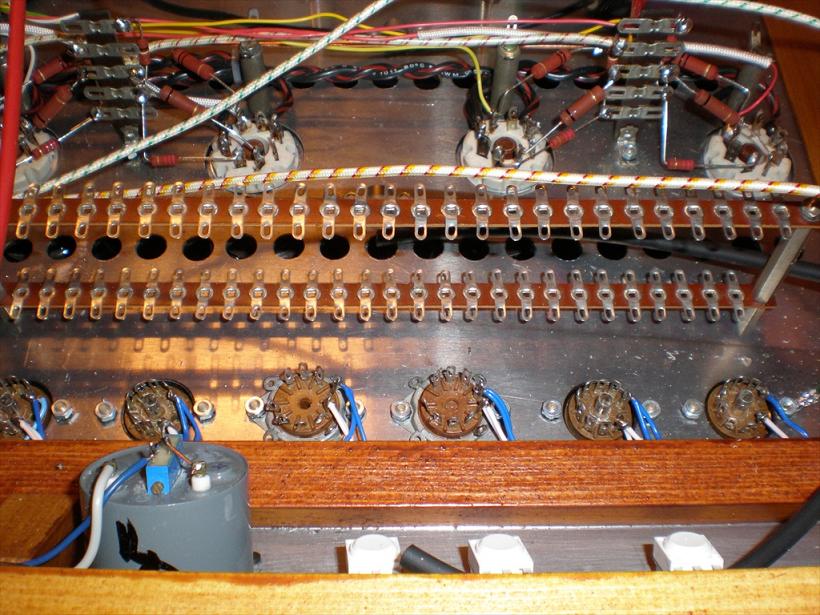

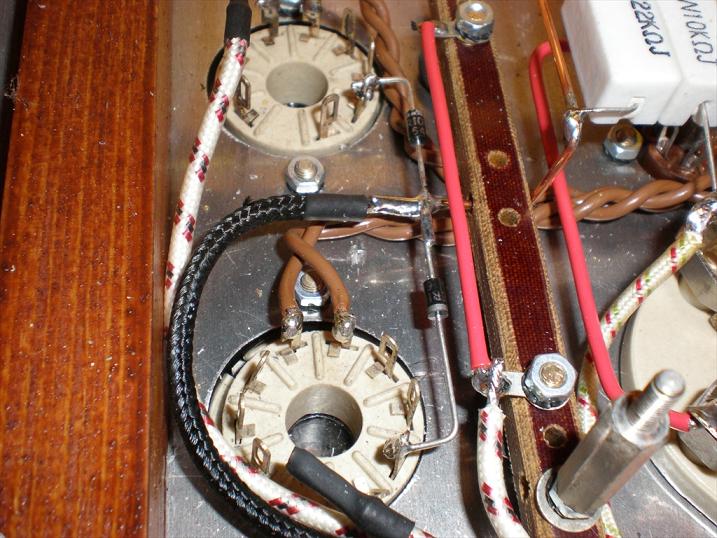

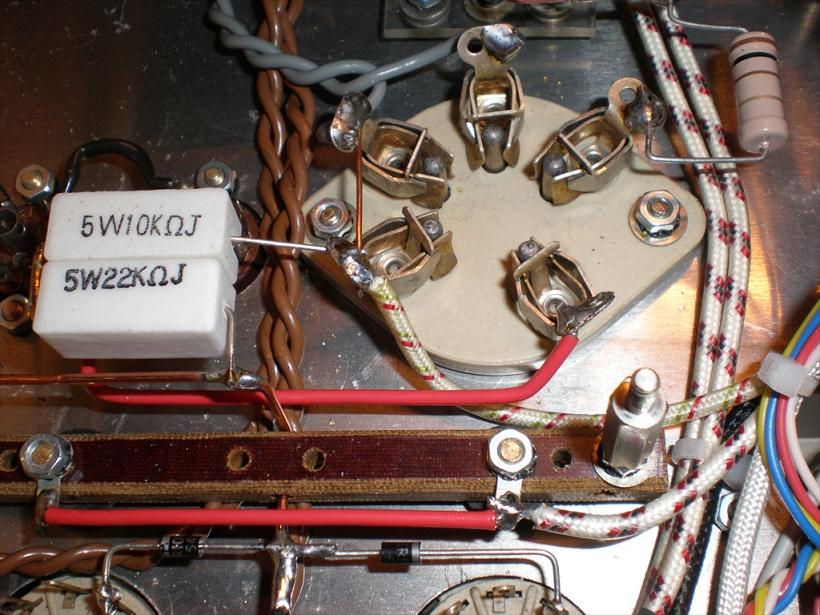

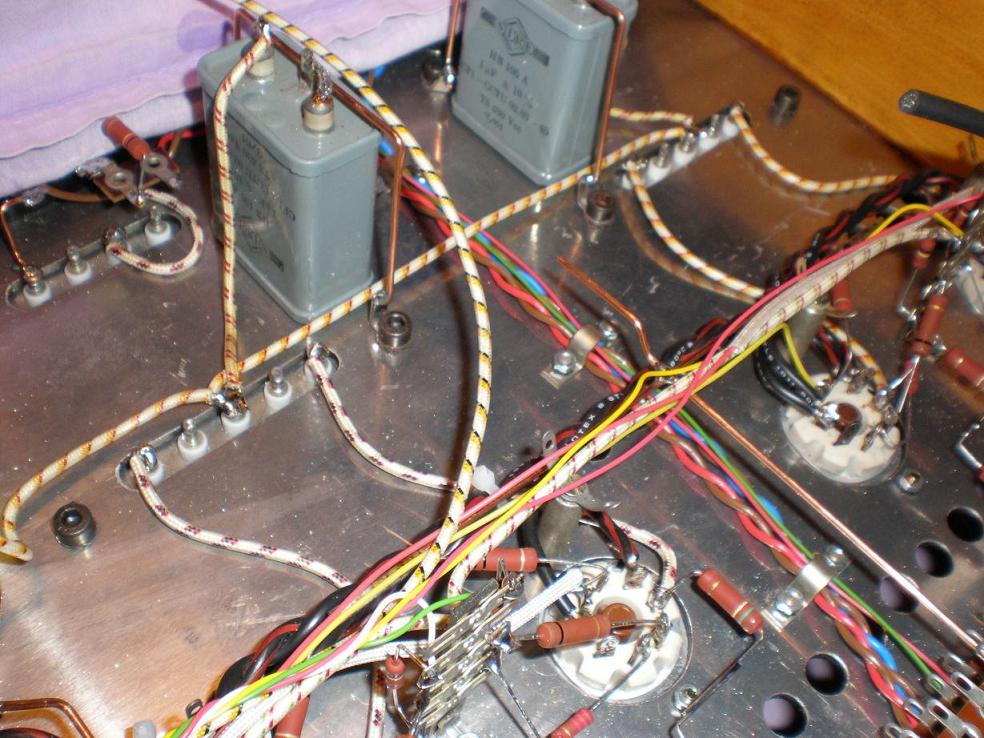

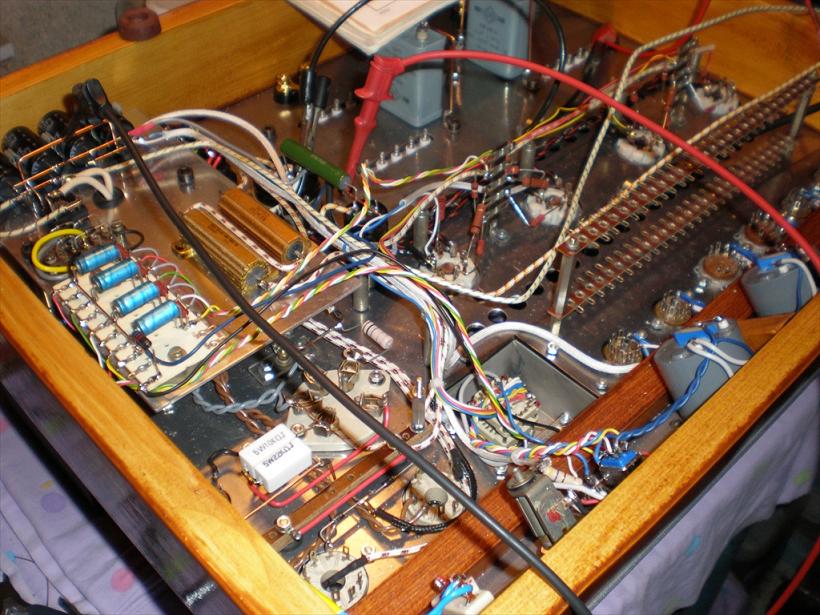

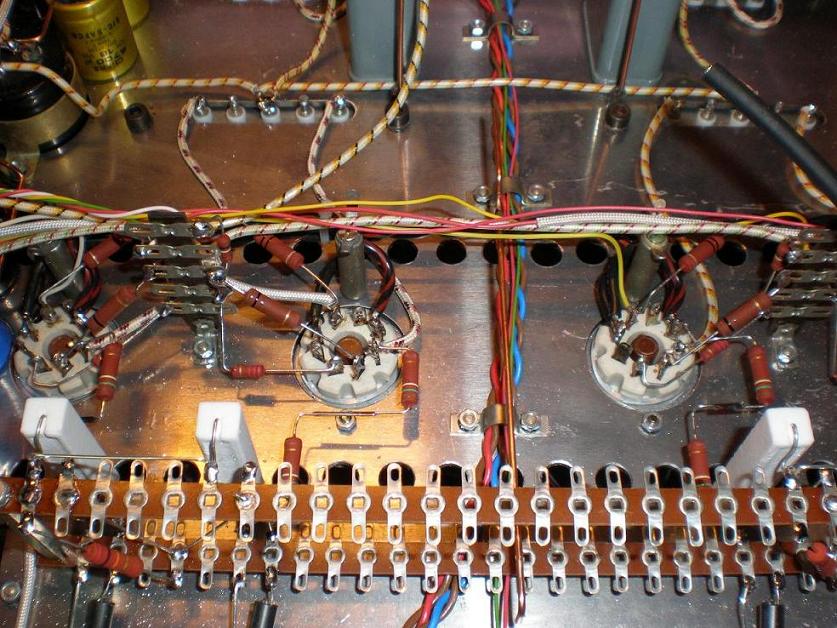

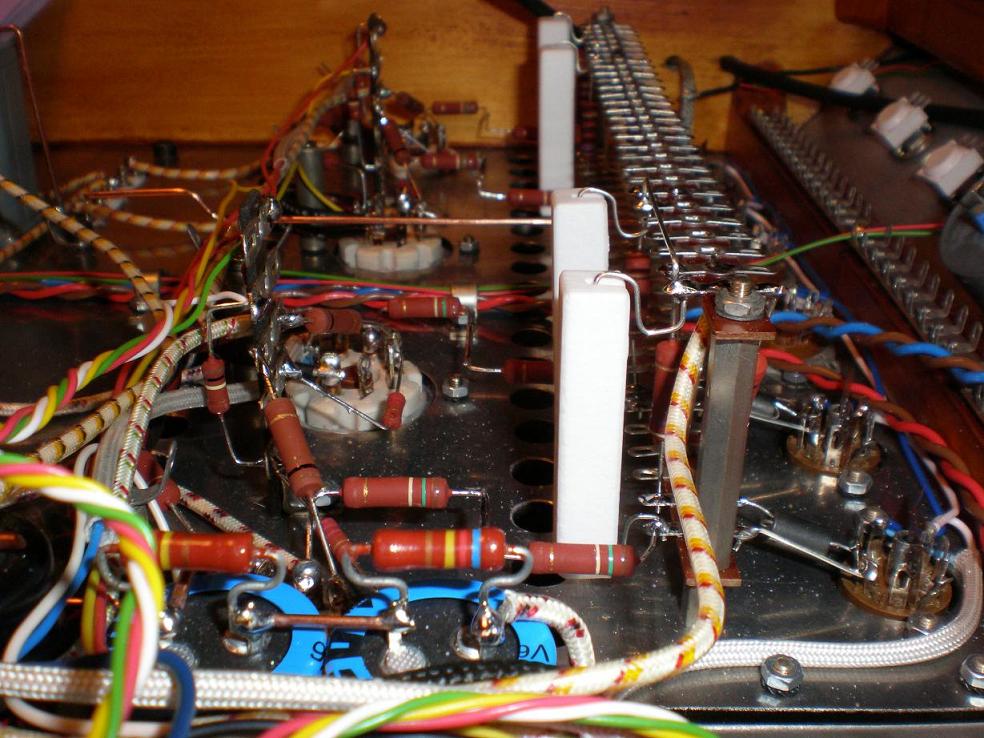

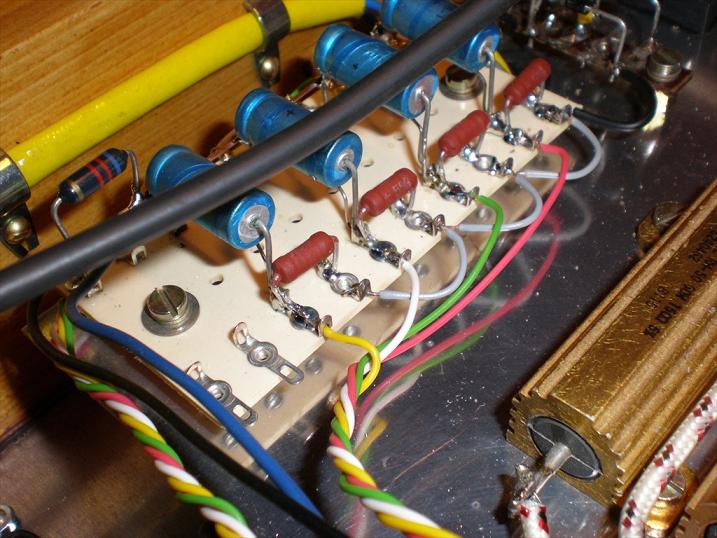

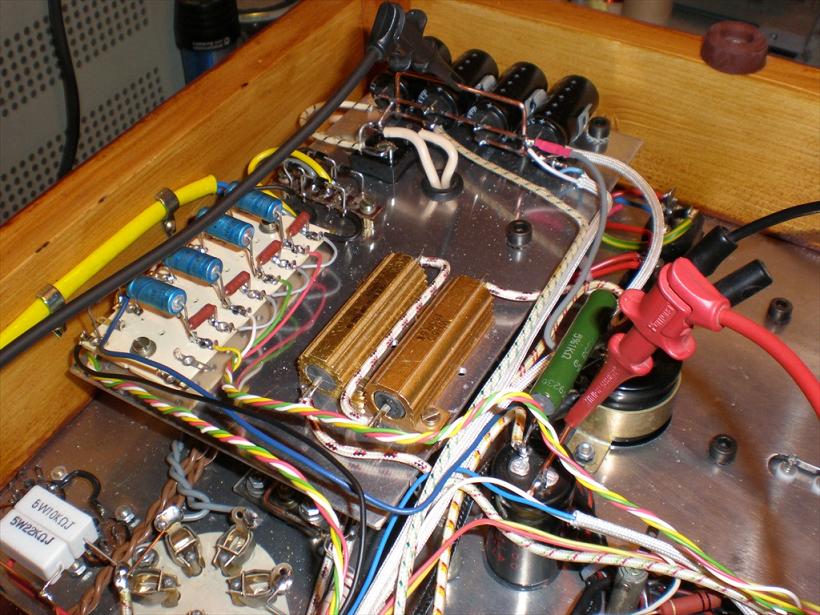

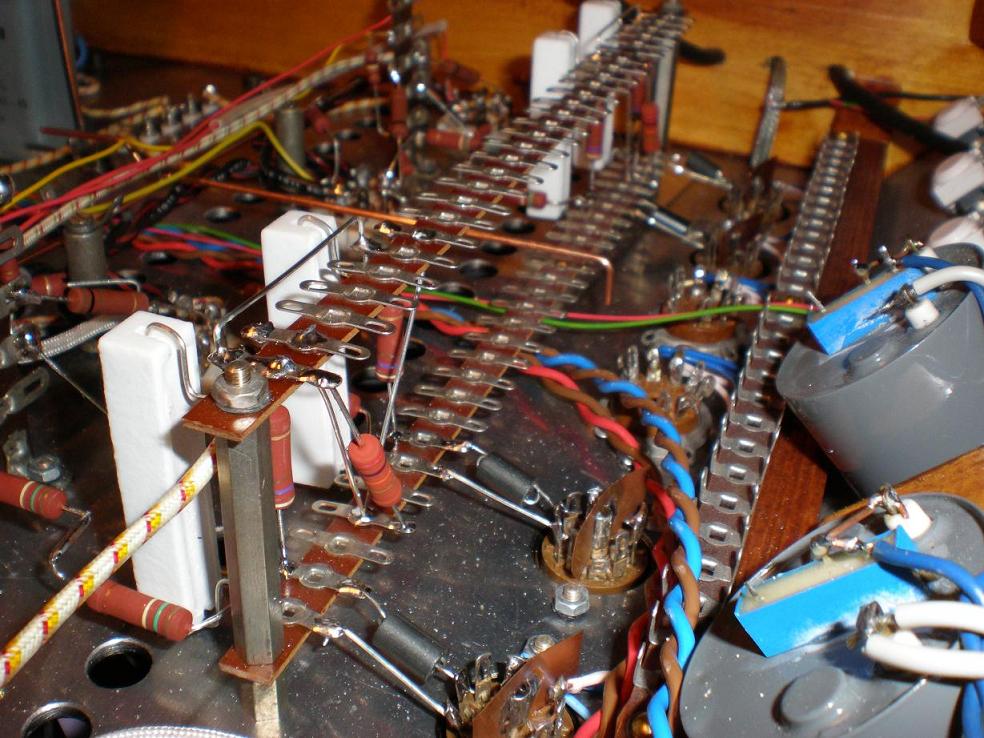

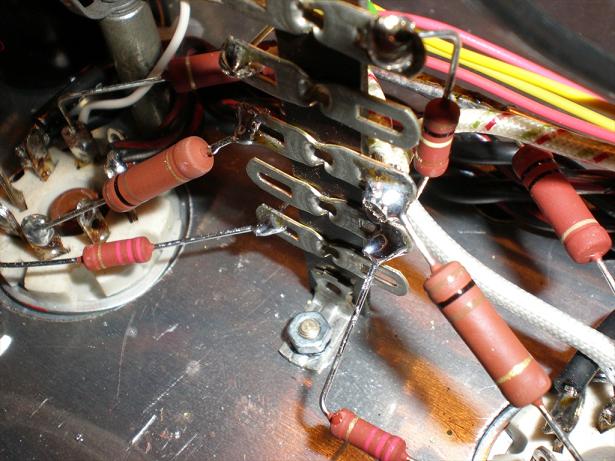

Suite !





Sujet : Push pull 6550 Nouveau De Pierre  Le 29-11-2008 à 13:24 cms

Suite !





Sujet : Push pull 6550 Nouveau De Pierre  Le 29-11-2008 à 13:24 cms

    Suite !



Sujet : Push pull 6550 Nouveau De Pierre  Le 29-11-2008 à 13:25 cms

Suite !





Sujet : Push pull 6550 Nouveau De Pierre  Le 29-11-2008 à 13:26 cms

    Suite !



Sujet : Push pull 6550 Nouveau De Pierre  Le 29-11-2008 à 13:26 cms

    Suite !



Sujet : Push pull 6550 Nouveau De Pierre  Le 29-11-2008 à 13:27 cms

    Suite !



Sujet : Push pull 6550 Nouveau De Pierre  Le 29-11-2008 à 13:27 cms

    Suite !



Sujet : Push pull 6550 Nouveau De Pierre  Le 29-11-2008 à 13:28 cms

    Suite !



Sujet : Push pull 6550 Nouveau De Pierre  Le 29-11-2008 à 13:29 cms

    Suite !



Sujet : Push pull 6550 Nouveau De Pierre  Le 29-11-2008 à 13:30 cms

    Suite !



Sujet : Push pull 6550 Nouveau De Pierre  Le 29-11-2008 à 13:32 cms

    Suite !



Sujet : Push pull 6550 Nouveau De Pierre  Le 29-11-2008 à 13:32 cms

    Suite !



Sujet : Push pull 6550 Nouveau De Pierre  Le 29-11-2008 à 13:35 cms

Suite et fin !

Pierre







Sujet : Push pull 6550 Nouveau De Masterorion  Le 29-11-2008 à 15:33 cms

Pas mal du tout. Bravo.

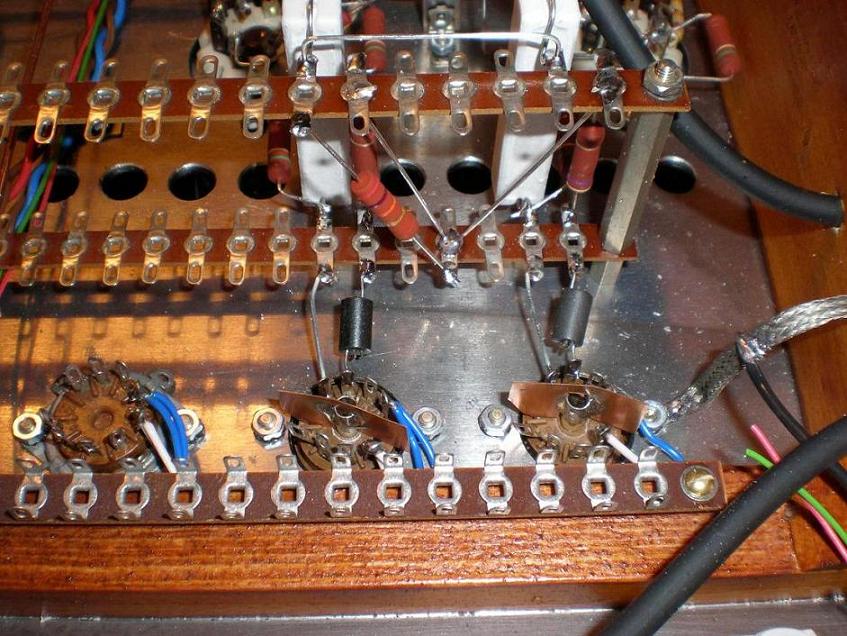

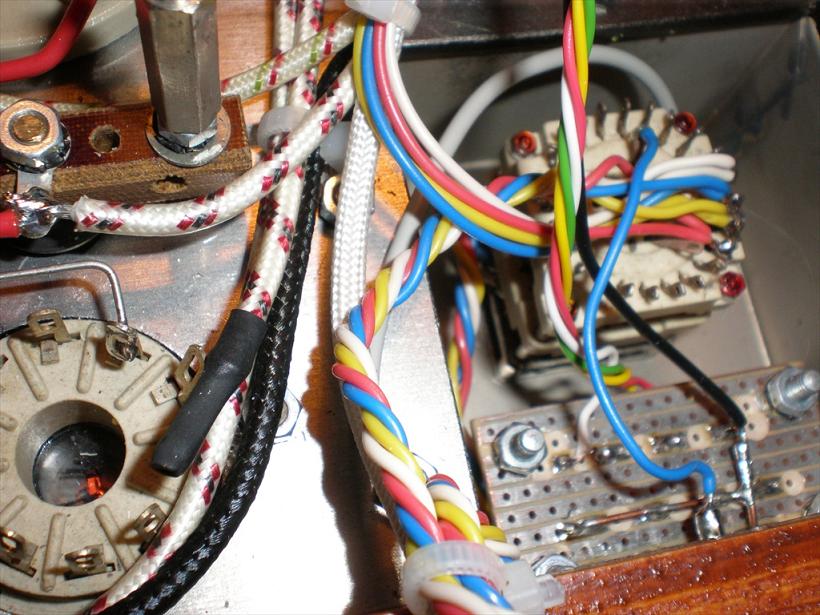

Qu'est ce que c'est, le petit composant noir au coin de la photo qui s'appelle suite ? On dirait un bout de ferrite avec des fils qui passent dedans, non ?



Sujet : Push pull 6550 Nouveau De Masterorion  Le 29-11-2008 à 15:39 cms

Peut être une self de choc ?

Sujet : Push pull 6550 Nouveau De Jacques (webmestre)  Le 29-11-2008 à 15:45 sta

    Exact, une self de choc, en l'occurrence une VK200.


Sujet : Push pull 6550 Nouveau De Pierre  Le 29-11-2008 à 17:07 cms

Exact, ce sont des selfs de chocs VK200, il y en à quatre en tout, une dans chaque écran des EL183E !

Pierre



Sujet : Push pull 6550 Nouveau De jackoe  Le 29-11-2008 à 18:50 cms

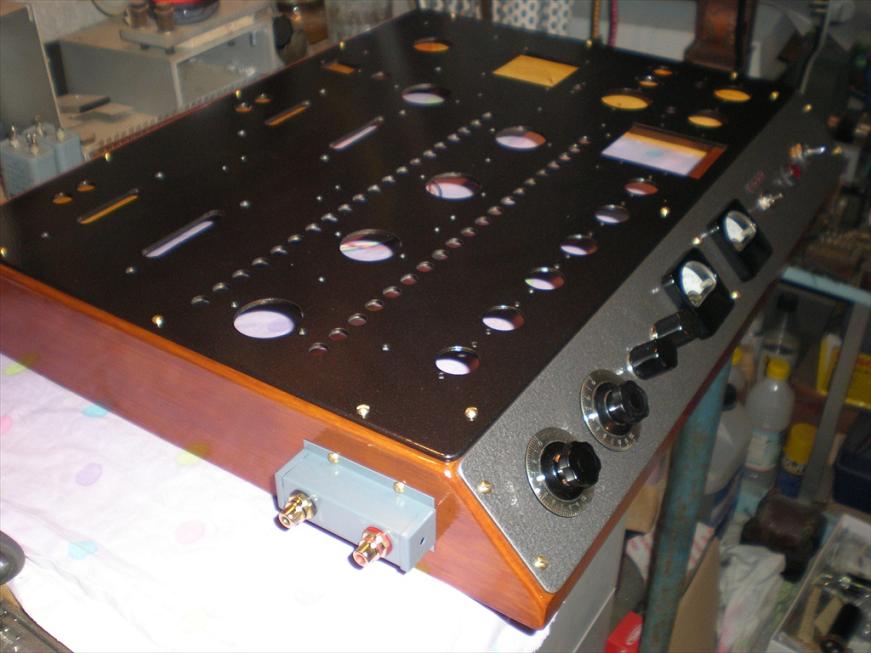

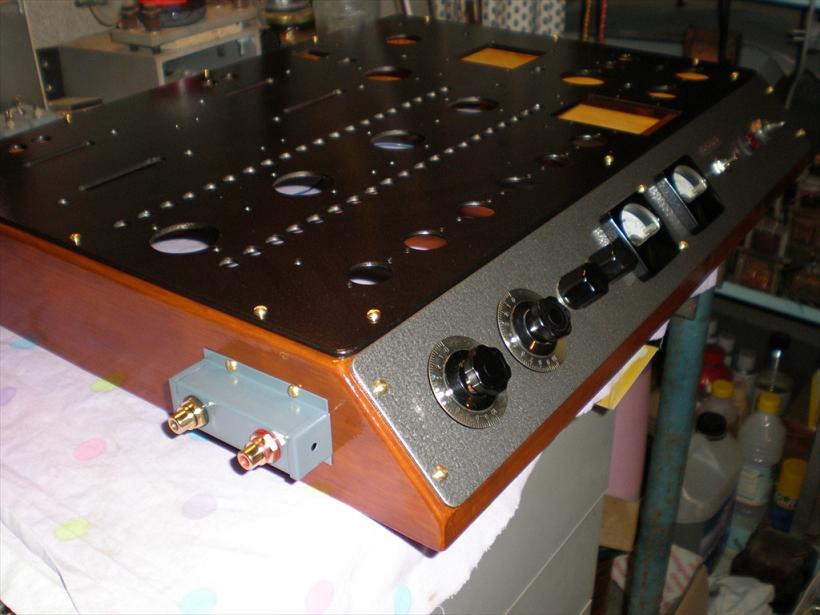

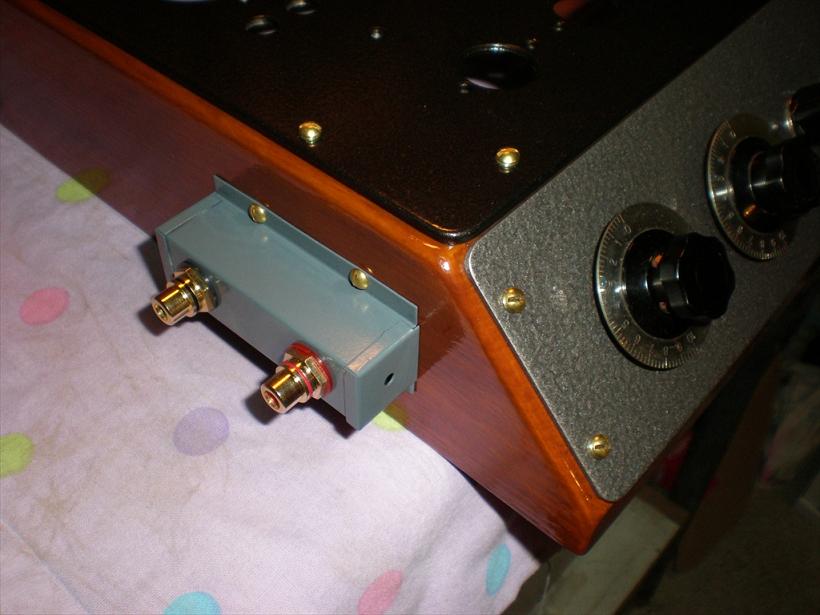

Et pourquoi les RCA sont sur une petite boîte grise qui dépasse

Sujet : Push pull 6550 Nouveau De Pierre  Le 30-11-2008 à 08:58 cms

Parce que j'avais cette petite boite grise Jackoe, et que j'avais envie de la voir là, elle trainait depuis des lustres sur une étagère alors il fallait que je la case !! et j'trouve çà beau en plus    !

Pierre



Sujet : Push pull 6550 Nouveau De jackoe  Le 30-11-2008 à 11:51 cms

Les goûts et les couleurs ...

Sujet : Push pull 6550 Nouveau De Pierre  Le 30-11-2008 à 12:12 cms

Parfaitement et justement !!!

Pierre



Sujet : Push pull 6550 Nouveau De jackoe  Le 30-11-2008 à 13:27 cms

Genre furoncle....

C'est pour rire Pierre ! Ne te sens pas obligé de répondre de manière péremptoire !!!

De toute manière et à l'avenir et pour tout le monde, il ne faudra prendre mes remarques au sérieux que lorsque je serai en mesure de montrer des preuves irréfutables de mes talents divers en fabrication de bidules divers...  Vous avez le temps...



Sujet : Push pull 6550 Nouveau De Pierre  Le 30-11-2008 à 13:34 cms

J'comprend pourquoi tu t'est fait mosaïquer en pleine mer.....!!

Pierre



Sujet : Push pull 6550 Nouveau De jackoe  Le 30-11-2008 à 16:41 cms

"mosaïquer en pleine mer"  intéressant néologisme ...

Sujet : Push pull 6550 Nouveau De Pierre  Le 30-11-2008 à 20:13 cms

Fabuleux même !!, tu comprend maintenant ma douleur    !!

Pierre



Sujet : Push pull 6550 Nouveau De Pierre  Le 01-01-2009 à 12:44 cms

Ici tout les détails de la suite des évènement ça ira plus vite :  http://www.cinetson.org/phpBB3/electronique-f13/push-pull-6550-hor-sdu-commun-t29025-30.html

Visez quand même les excellents oscillogrammes !!

Pierre



Sujet : Push pull 6550 Nouveau De jackoe  Le 01-01-2009 à 13:56 sta

    A propos d'oscillogrammes, puisque le Solartron est un double trace, pourrions-nous visualiser les signaux entrée et sortie simultanés ? [:Hi:]


Sujet : Push pull 6550 Nouveau De Pierrot du 82  Le 01-01-2009 à 14:05 cms

Jolis oscillogrammes, Mr Pierrot du 34 !

Sujet : Push pull 6550 Nouveau De Pierre  Le 01-01-2009 à 18:53 cms

Merci Pierrot  , exact!! et comparés à d'autres oscillogrammes dans quelques revues du son et autres, eh ben il n'a surtout rien à leur envier !!!

Avec un amis spécialiste du scope nous avons mesuré cet après midi le temp de montée à 20khz, qui est exactement de 6µs, de toutes manières au vue des oscillogrammes j'en revient pas moi même, l'écoute, car c'est celà qui compte est excellente et de loin meilleur que tout les KT88 que j'ai pu monter jusqu'à présent, écoute très très équilibrée et non fatiguante, belle dynamique, les micros détails j'en parle pas c'est de la folie !!, au scope la bande passante va d'environ 8hz à 70khz, la puissance est de 2 x 53watts, l'écrètage commence avec 2,8v en entrée !!

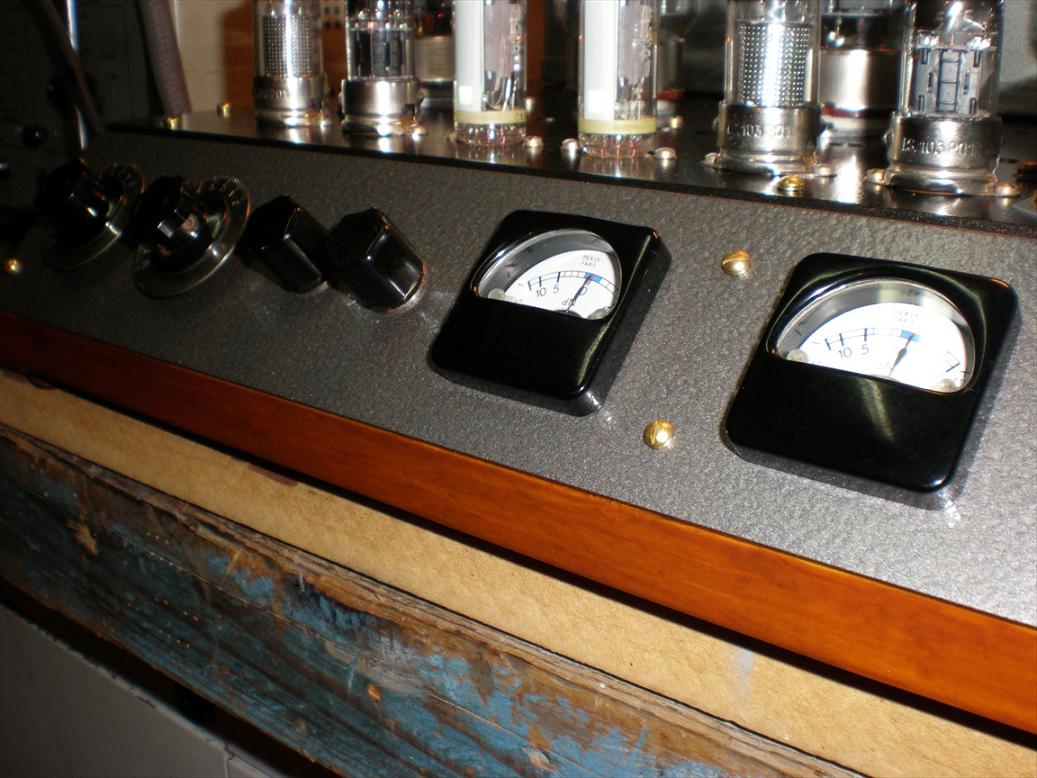

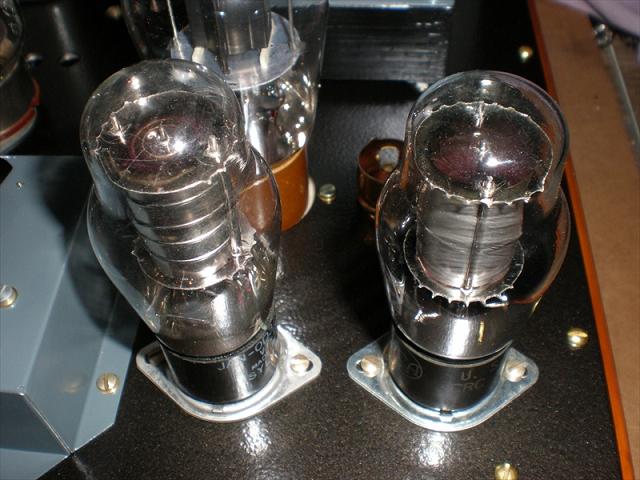

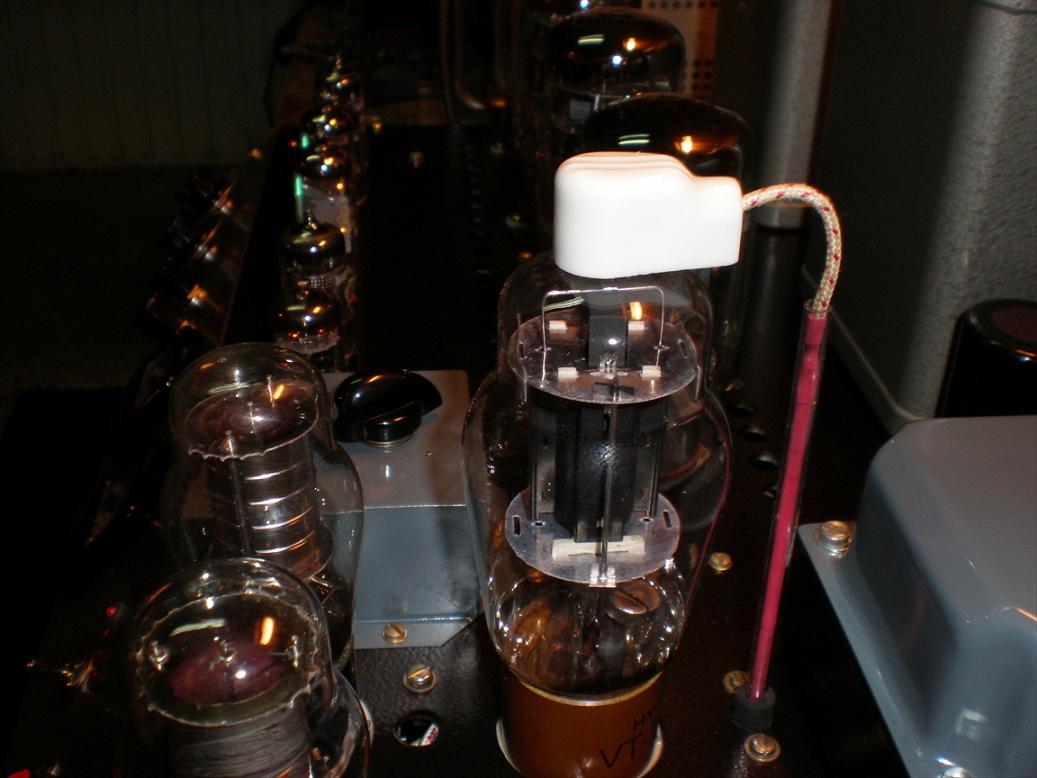

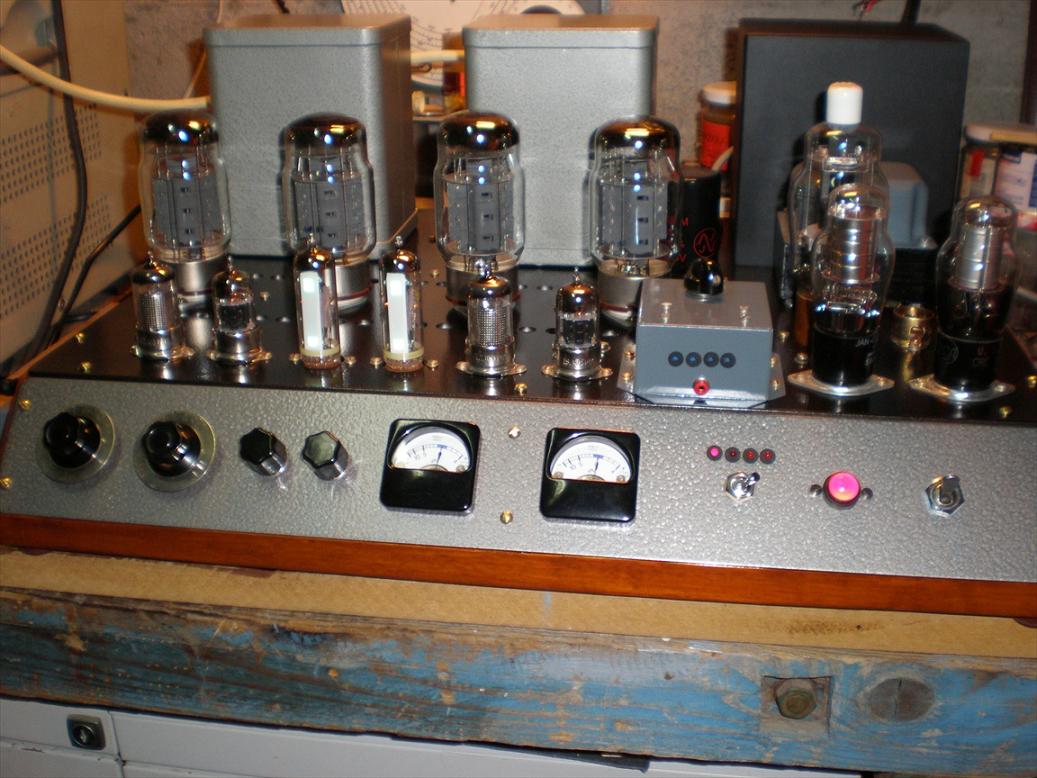

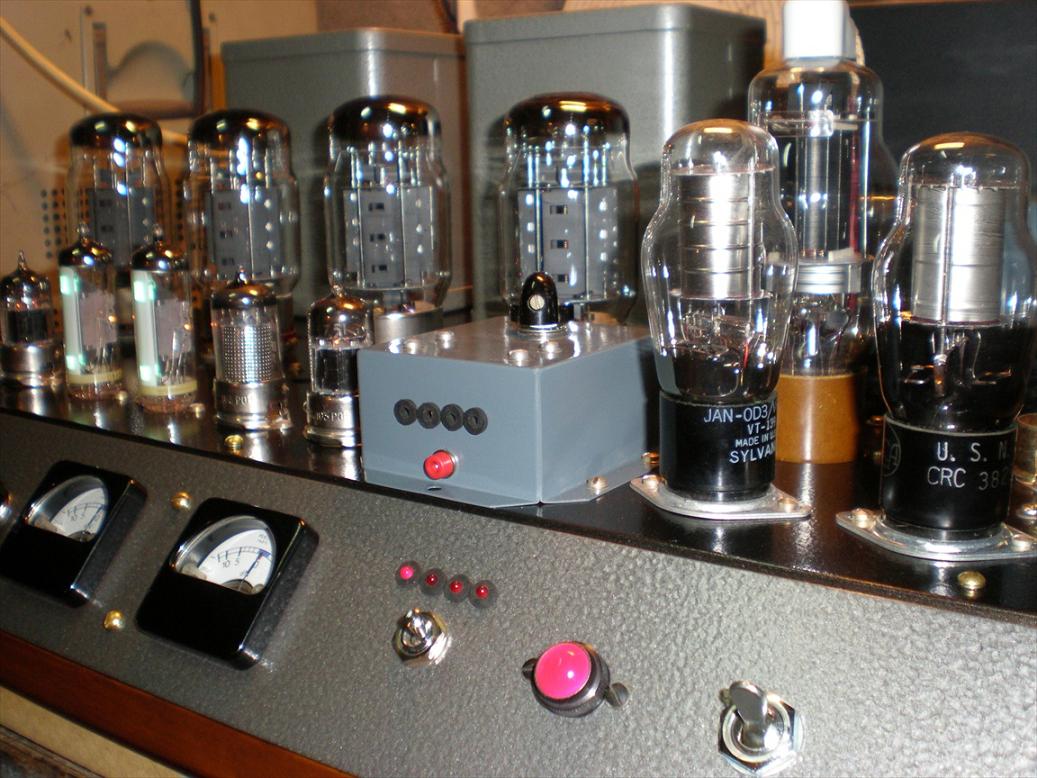

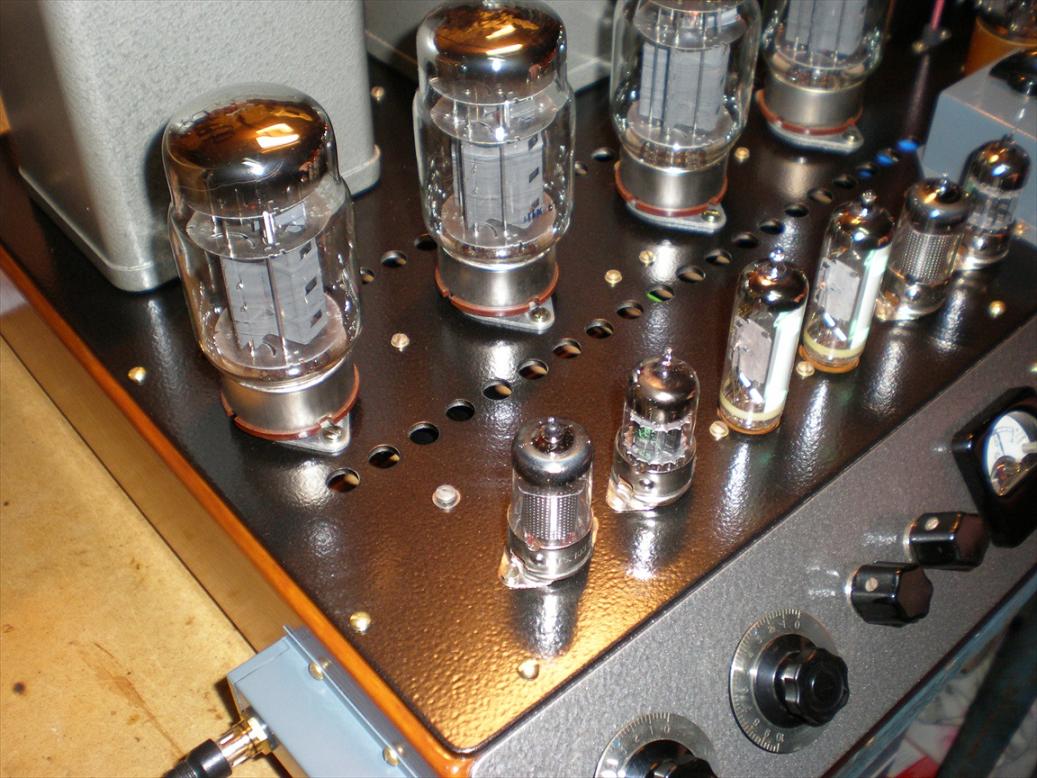

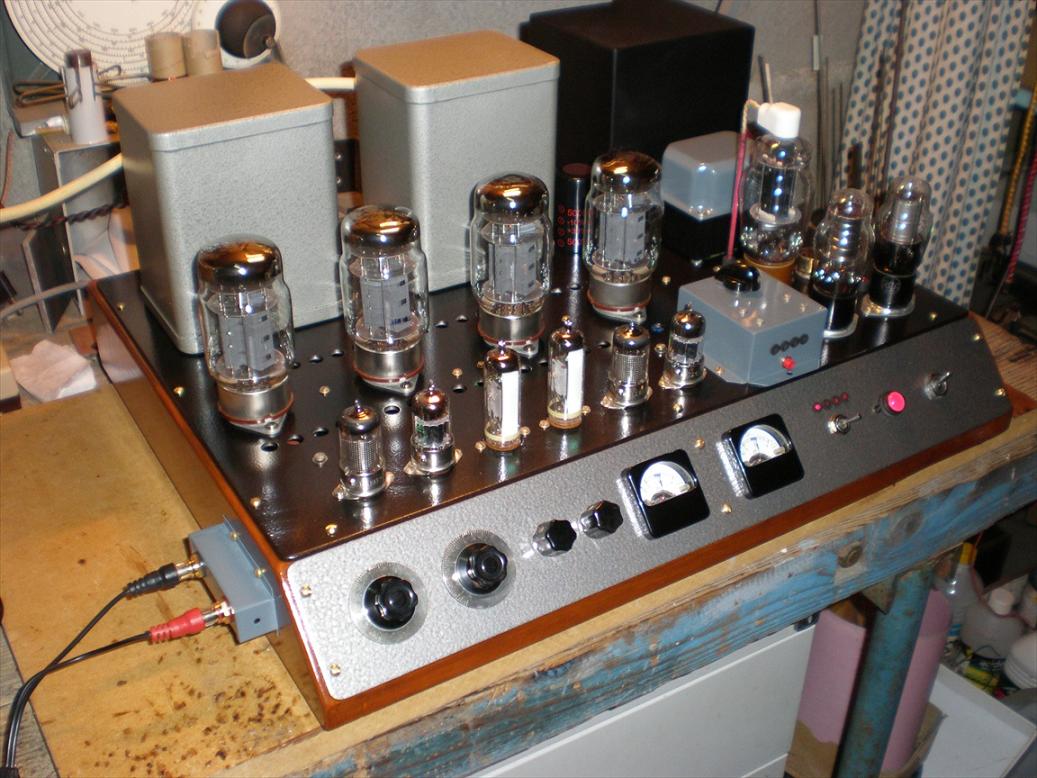

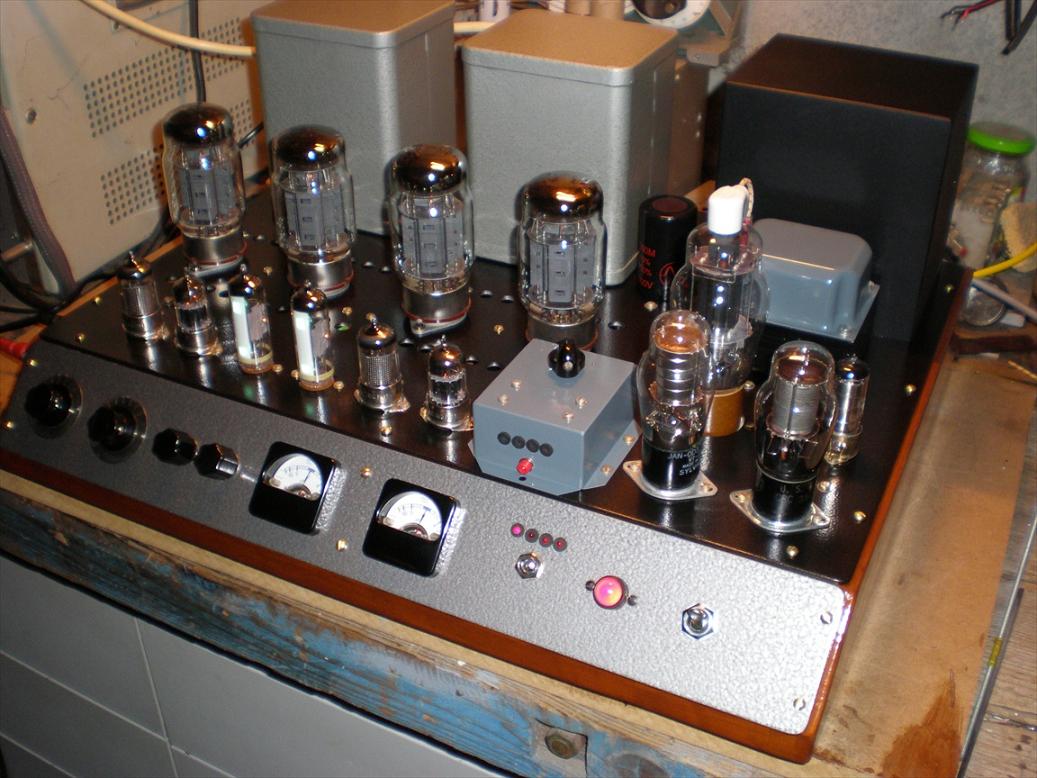

Voici les dernières photos de l'ampli !!! dans le style ORTF on fait pas mieux, je trouve ça superbe !

Pierre





Sujet : Push pull 6550 Nouveau De Pierre  Le 01-01-2009 à 18:54 cms

Suite !



Sujet : Push pull 6550 Nouveau De Pierre  Le 01-01-2009 à 18:55 cms

Suite !



Sujet : Push pull 6550 Nouveau De Pierre  Le 01-01-2009 à 18:55 cms

Suite !



Sujet : Push pull 6550 Nouveau De Pierre  Le 01-01-2009 à 18:56 cms

Suite !



Sujet : Push pull 6550 Nouveau De Pierre  Le 01-01-2009 à 18:57 cms

Suite !



Sujet : Push pull 6550 Nouveau De Pierre  Le 01-01-2009 à 18:58 cms

Suite !



Sujet : Push pull 6550 Nouveau De Pierre  Le 01-01-2009 à 19:04 cms

Suite et fin  !

Voilà et si ça vous à plût t'en mieux   !!

Il me faut maintenant passer à autre chose.....  !!

Pierre





Sujet : Push pull 6550 Nouveau De mamouth37  Le 01-01-2009 à 19:44 cms









J'adore ce que vous faites Pierre , d'autant plus que j'en suis incapable . ça me laisse soufle coupé et admiratif .

Une bonne année pour vous et ceux que vous aimez .  Christophe



Sujet : Push pull 6550 Nouveau De Pierre  Le 01-01-2009 à 20:41 cms

Merci pour vous de même christophe !!, certe y à du boulot mais au bout ...   !!

Pierre



Sujet : Push pull 6550 Nouveau De Yves  Le 02-01-2009 à 15:24 cms

Bonjour Pierre, et bien voilà donc un ampli qui ce termine bien ! ! ! Fantastique travail et que dire de le l'aspect général, vraiment à l'ancienne ! ! ! Encore bravo ! ! !  Juste un p'tit bémol.....y manque une photo sans flash, pour voir les tubes illuminés ! ! !

Yves



Sujet : Push pull 6550 Nouveau De Pierre  Le 02-01-2009 à 16:14 cms

Mais non y à pas de bémol   !!

Pierre





Sujet : Push pull 6550 Nouveau De Pierre  Le 02-01-2009 à 16:15 cms

Suite !



Sujet : Push pull 6550 Nouveau De Pierre  Le 02-01-2009 à 16:15 cms

Suite !



Sujet : Push pull 6550 Nouveau De Pierre  Le 02-01-2009 à 16:16 cms

Suite !



Sujet : Push pull 6550 Nouveau De Pierre  Le 02-01-2009 à 16:18 cms

Voilà Yves !!

Pierre





Sujet : Push pull 6550 Nouveau De Yves  Le 04-01-2009 à 18:42 cms

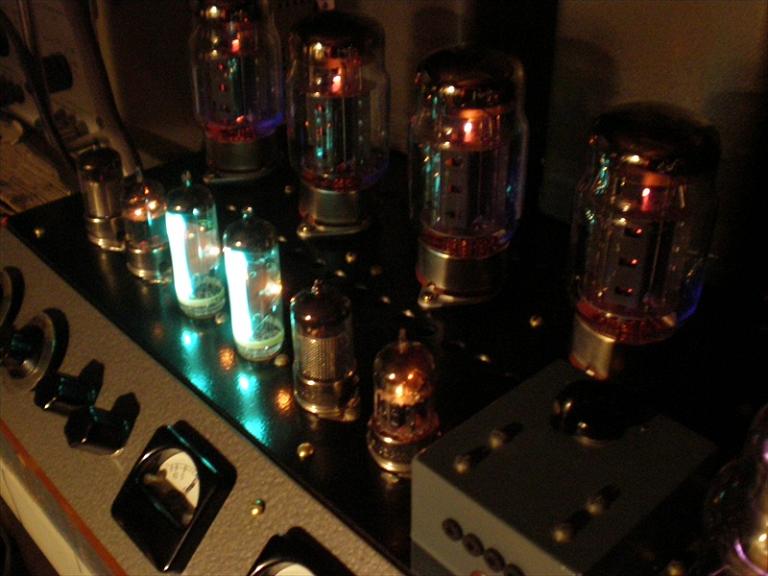

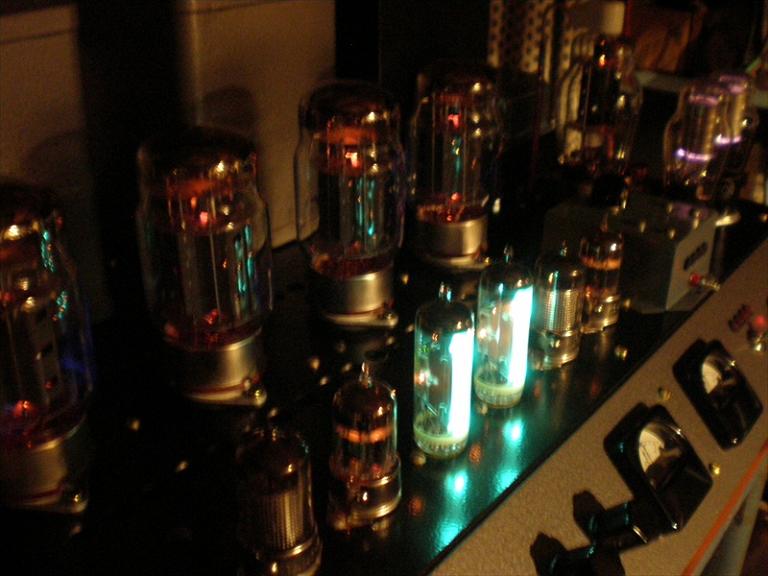

Merci Pierre, j'aime bien les effets bleutés dans les KT88 ! ! !

Yves



Sujet : Push pull 6550 Nouveau De Pierre  Le 04-01-2009 à 20:44 cms

C'est du vert, c'est le coté des EM84 qui se reflettent, c'est que ça éclaire ces bêtes là dans le noir !!

Pierre



Sujet : Push pull 6550 Nouveau De Yves  Le 06-01-2009 à 21:47 cms

Bonsoir Pierre, en façade des KT88 oui, mais c'est bien les reflets bleutés de la haute tension sur l'arrière des KT88 ! ! !.....la dernière photo ! ! !

Yves



Sujet : Push pull 6550 Nouveau De Pierre  Le 07-01-2009 à 12:55 cms

A oui il y en a quelques uns, mais pas des masses !! Beaucoup de tube de puissance font celà, nuage d'électrons prêt des plaques !

Pierre



Sujet : Push pull 6550 Nouveau De Filoch....  Le 10-01-2009 à 20:11 sta

    Comme c'est beau!!!!!les amplis a lampes:-)

    Filoch....[:Hi:]


Sujet : Push pull 6550 Nouveau De Pierre  Le 10-01-2009 à 20:48 cms

C'est pas que beau, ça fonctionne du feu aussi !!

Pierre



 Retour aux sujets

Rubriques du site

Gamme 1

- Galerie TSF - Mesure ancienne - Littérature - Trucs et astuces - Marquage composants - Tubes Brochages - Achat Vente - Forum - Liens utilesCe site vous
a aidé ?

Gamme 2

- Je cherche - Offre - Tendances - Palais des Glaces - Upload -

Gamme 3

- Archives - Schémathèque - Glossaire technique - Glossaire patoisant - Journaux - Remerciements -
