| Sujet : Poste Ariane Nouveau | De FLO1990 Le 23-02-2010 à 21:20 sta |
|
Bonsoir,j'ai récupéré un poste ariane qui doit dater de 1933 environ de ma voisine et j'ai comme on pourrait dire un problème avec le transfo qui est bobiné en fil textile.
De plus si quelqu'un aurait le schéma de ce poste, ce serait sympa, merci d'avance.
A l'arrière du poste (je n'ai pas son carton) il y a la REF: 33842
Merci d'avance FLO
|
|
| Sujet : Poste Ariane Nouveau | De FLO1990 Le 23-02-2010 à 21:25 sta |
|
Sur ce poste je dispose de tubes: TAK2, AF7,EL3N???, ABC1 et probablement d'un tube CY1 ou CY2
|
|
| Sujet : Poste Ariane Nouveau | De michel 87 Le 23-02-2010 à 21:39 sta |
|
1933, c'est le poste ou la voisine ?
|
|
| Sujet : Poste Ariane Nouveau | De slouptoouut Le 23-02-2010 à 21:42 sta |
|
Bonjour,
je suppose que c'est un vertical en bois clair, à 5 lampes, dorés, avec un décor en cuivre devant la toile du HP, et avec la valve au dessus du T A ?
Si c'est ça, le jeu de lampes correct est : AK2, AF3,ABC1,AL4, AZ1 ... et le transfo d'alimentation doit avoir les caractéristiques suivantes: 2*350V 70mA /4V 4A /4V1A
(un tel transfo ne sera sans doute pas facile a trouver ...et il faudra probablement le "bricoler" pour re-adapter le support de la valve au dessus )
Sinon, on peut retuber l'appareil avec le jeu : EK2, EF9,EBC3,EL3N, 1883 ...(lampes transco rouges, mêmes fonctions, même supports, même brochages que la série dorée , et en principe il n'y aura rien a modifier ) et adapter un transfo d'alimentation avec chauffage 6,3V bien plus courant
(avantage : le transfo, et les tubes, sont moins rares et ça devrai même améliorer un peu les performances de l'appareil ... inconvénient, ça risque de nécessiter un réalignement du poste, et puis ce n'est plus de la restauration à l'identique mais du dépannage , ça n'est plus authentique ...)
sloup
|
|
| Sujet : Poste Ariane Nouveau | De FLO1990 Le 23-02-2010 à 22:01 sta |
|
Bonsoir, oui c'est bien mon cas mais j'ai un assez gros problème avec le transfo,le poste a été trafiqué et des fils sont en l'air, ce sont déssoudé et je ne sais plus a quoi il correspondent,de plus les fils sont en miettes,le transfo a des enroulements en tissus
|
|
| Sujet : Poste Ariane Nouveau | De Masterorion Le 23-02-2010 à 22:05 sta |
|
Un transfo en tissu ? En vlà encore une avec les autres....
|
|
| Sujet : Poste Ariane Nouveau | De remi35 Le 23-02-2010 à 22:11 sta |
|
Le tissus, à mon humble avis est le gainage des fils...Quant a voir un transfo bobiné avec du tissu=volcan assuré à la mise sous tension...Il faut donc voir d'ou proviennent les fils et ce à quoi ils correspondent, donc il faut sonner à l'ohmètre...
|
|
| Sujet : Poste Ariane Nouveau | De FLO1990 Le 23-02-2010 à 22:12 sta |
|
Tous les enroulements du transfo sont en fil de cuivre enrobé d'une gaine de tissu sur lesquelles vient se mettre un souplisso
|
|
| Sujet : Poste Ariane Nouveau | De jean-luc beulaygue Le 23-02-2010 à 22:15 sta |
|
salut
je pense que c'est du fil d'ariane......j'ai osé
|
|
| Sujet : Poste Ariane Nouveau | De remi35 Le 23-02-2010 à 22:15 sta |
|
Une photo aiderait à se faire une idée.
|
|
| Sujet : Poste Ariane Nouveau | De FLO1990 Le 23-02-2010 à 22:20 sta |
|
|
|
| Sujet : Poste Ariane Nouveau | De FLO1990 Le 23-02-2010 à 22:27 sta |
|

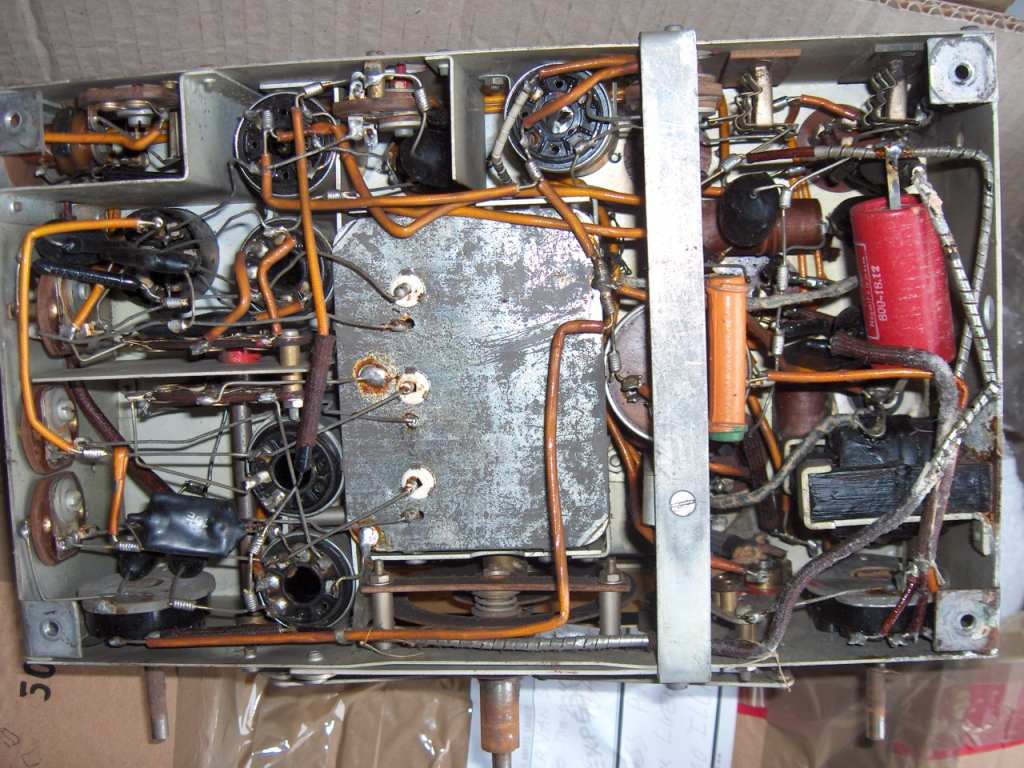

voila regardez sur ce lien: http://florianlee.skyrock.com/
|
|
| Sujet : Poste Ariane Nouveau | De remi35 Le 23-02-2010 à 22:50 sta |
|
Le montage est bizarre, surtout la plaque avec le support de lampe vissé au transfo (sans doute la valve), on dirait que le transfo a été remplacé par un autre modèle.
Bref, je ne sais pas à quoi correspond l'enroulement gainé, mais on aperçoit derrière un carton orange et les enroulements à l'intérieur ne sont surement pas gainés de tissus.
Le seul moyen de voir à quoi correspondent ces fils est de les suivre et de sonner à l'ohmètre pour controler la continuité.
Ce ne devrait pas être trop difficile, la valve doit être une 1883 et le schéma de connection est archi classique.
|
|
| Sujet : Poste Ariane Nouveau | De FLO1990 Le 23-02-2010 à 23:01 sta |
|
archi classique, pas pour moi, dans ce poste il y a tout a refaire
D'ailleur si quelqu'un aurait le schéma de ce poste, ce serait sympa
merci d'avance
|
|
| Sujet : Poste Ariane Nouveau | De FLO1990 Le 24-02-2010 à 00:52 sta |
|
Apparemment le tube redresseur qu'il y a sur mon poste est une AZ1
Pour info, c'est le poste qui doit dater de 1933 pas la voisine! (qui elle est de 1969)
Ce poste a été refait...... on va dire trafiqué en 1955, il y a la date sur le chassis marquée au crayon a papier.
Le transfo n'est pas en CC il fonctionne mais me donne des valeurs bizzares!
70V de HT pour la AZ1, 10V pour les filaments!!!!
|
|
| Sujet : Poste Ariane Nouveau | De Pierrot du 82 Le 24-02-2010 à 01:54 cms |
|  |

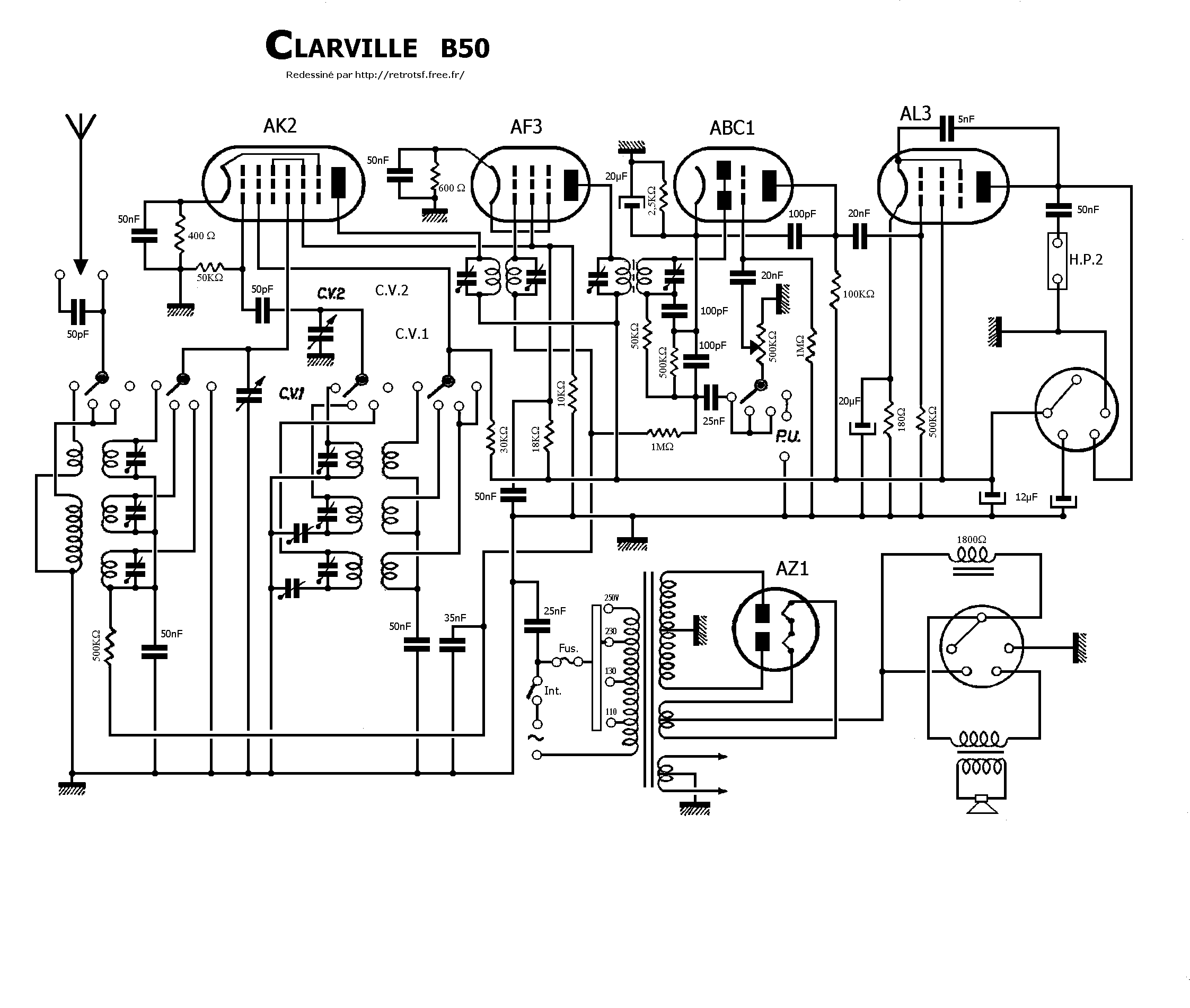

Un schéma avec ces lampes (ses lampes écrirait Florian)-------------------------->
| |
| |
|
| Sujet : Poste Ariane Nouveau | De Jacques (webmestre) Le 24-02-2010 à 04:49 sta |
|
C'est très certainement le E550, de 1936 et non pas 1933 (il n'y avait pas de grands cadrans rectangulaires comme cela en 1933).
Le fil sous coton externe est l' enroulement de chauffage.
|
|
| Sujet : Poste Ariane Nouveau | De FLO1990 Le 24-02-2010 à 09:39 sta |
|
Bonjour,merci pour vos réponses
Oui apparemment il sagirait de ce modèle la.
J'ai un problème au niveau de la HT et du chauffage sur le transfo qui je comfirme n'est pas d'époque.
Un exemple: La HT au niveau de la AZ1 est de 70V!
|
|
| Sujet : Poste Ariane Nouveau | De remi35 Le 24-02-2010 à 11:07 sta |
|
Quatre solutions: mauvais branchement, lampes HS, condo filtrage fuyard, transfo HS...Ou mauvaise mesure, non je blague
|
|
| Sujet : Poste Ariane Nouveau | De Jacques (webmestre) Le 24-02-2010 à 11:38 sta |
|
Même oté de toute blague, la remarque reste valable, le report sur les schémas du E650 et E560 peut être salutaire.
|
|
| Sujet : Poste Ariane Nouveau | De remi35 Le 24-02-2010 à 12:18 sta |
|
Il est possible de voir si le transfo est en état ou non, il faut sonner les enroulements et vérifier qu'il n'y a pas de court circuit entre les différents enroulements (hors tension évidemment).On peut aussi sonner entre le point milieu et chaque plaque de la valve, en principe la résistance lue doit être la même, si ce n'est pas le cas, le transfo est bancal.Mais cela ne signifie pas qu'il est naze, il est seulement en passe de le devenir, et la valve va souffrir.Renifler le transfo peut donner une idée de son état, s'il sent le roussi, pas de doute, il est fichu.
Comme je l'ai dit plus haut, le schéma de l'alim est archi classique, c'est une valve biplaque il suffit de se reporter au schéma posté par Pierrot.Le reste n'est qu'une question de repérage des fils.
|
|
| Sujet : Poste Ariane Nouveau | De FLO1990 Le 24-02-2010 à 18:17 sta |
|
Bonjour, maintenant j'ai 170V de HT ce qui me parait faible
Pour les filaments,j'ai maintenant bien du 4V
Mon transfo est assez bizzare:
Une sortie 2X4V (avec point commun)
Une sortie 270V (la HT?)
Un autre fil qui je me demande a quoi il sert,je vais vérifier si il sert pas pour la HT par hazard!
|
|
| Sujet : Poste Ariane Nouveau | De Pierrot du 82 Le 24-02-2010 à 20:44 cms |
| |
Il doit y avoir un enroulement de chauffage à point milieu pour la redresseuse AZ1...
Voir sur le schéma en exemple !
| |
|
|
| Sujet : Poste Ariane Nouveau | De remi35 Le 24-02-2010 à 21:10 sta |
|
La HT devrait avoisiner les 250v.La mesure est faite entre quoi et quoi?Comment la HT est-elle passée de 70 à 170v?
|
|
| Sujet : Poste Ariane Nouveau | De FLO1990 Le 24-02-2010 à 21:17 sta |
|
Bonsoir,je vais vous expliquer mon problème:
J'ai une tension de 2X4V (avec un point milieu)
Une autre de 460V entre deux fils
Encore une autre de 170V entre deux fils

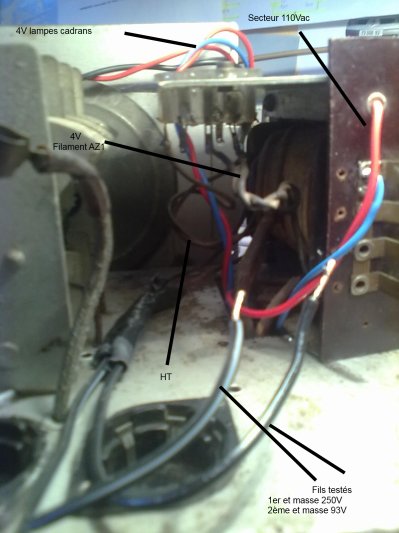

et la totale, un fil solitaire que si on mesure: entre le fil et la masse on a 250V!!!
|
|
| Sujet : Poste Ariane Nouveau | De FLO1990 Le 24-02-2010 à 21:18 sta |
|
Je crois que je vais pèter un cable avec ce transfo![:o[]](s13.gif) !!!!
|
|
| Sujet : Poste Ariane Nouveau | De Pierrot du 82 Le 24-02-2010 à 21:22 cms |
| |
C'est pourtant de l'électricité basique !
Vous mesurez des tensions de fuite entre enroulements parce que vous utilisez uin numérique qui est à très haute impédance...
Refaites les mesures avec un multimètre à aiguille qui fasse 10 ou 20 KO/V.
| |
|
|
| Sujet : Poste Ariane Nouveau | De slouptoouut Le 24-02-2010 à 22:25 sta |
|
Ou alors ce transfo a des enroulement de cramés et on mesure n'importe quoi qui passe entre deux fils cramés du bobinage ...
sloup
|
|
| Sujet : Poste Ariane Nouveau | De FLO1990 Le 24-02-2010 à 22:25 sta |
|
Ce n'est pas sa le problème,le problème est que sa a été bidouillé et que le transfo en plus n'est pas d'époque!
|
|
| Sujet : Poste Ariane Nouveau | De FLO1990 Le 24-02-2010 à 22:35 sta |
|
Je crois que je vais remplacer le transfo et sa ira beaucoup mieux!!!
Il faut que je trouve un 110-245/4V 1A, 4V 4A, 2x250V
A mon avis je vais mettre longtemps a le trouver le transfo
|
|
| Sujet : Poste Ariane Nouveau | De remi35 Le 24-02-2010 à 22:44 sta |
|
Le plus simple est de se reporter au schéma posté par Pierrot...
Il n'y a pas 36000 façons de cabler une AZ1, partant de cela, il faut mesurer la tension entre chaque plaque et masse...On peut essayer avec et sans lampe pour comparer. On peut aussi aller voir ce que donne la tension entre masse et pole positif des condos de filtrage, voir s'il y a de la HT.On peut également jeter un oeil à l'enroulement d'excitation du HP.On peut aussi voir quelle est la HT aux plaques des autres lampes...
Mais même si le transfo n'est pas d'origine, le cablage de la AZ1 est IDENTIQUE.
Sauf à ce qu'un bricoleur mal inspiré ait bricolé ça et se soit pris pour Claude François dans sa baignoire, je ne vois pas ou est le problème.Sinon, il faut recabler.Mais pour cela, il faut repérer les fils...Le serpent qui se mord la queue
|
|
| Sujet : Poste Ariane Nouveau | De FLO1990 Le 24-02-2010 à 23:50 sta |
|
Je suis en train de me renseigner de gauche a droite pour réussir a obtenir le vrai schéma de ce poste (de cette ruine devrais-je dire!)
Désolé si je fait des infidélités a Doc.tsf
|
|
| Sujet : Poste Ariane Nouveau | De Masterorion Le 24-02-2010 à 23:52 sta |
|
Vous fatiguez pas les gars, c'est pas ça qu'il a en tête de faire.....
là !
|
|
| Sujet : Poste Ariane Nouveau | De FLO1990 Le 25-02-2010 à 00:11 sta |
|
Ce que j'ai en tète de faire, masterorion, c'est de trouver le schéma de ce poste qui m'en fait baver d'ailleurs et de le réparer non pas pour moi,mais pour ma voisine qui serait ravie de voir le poste de sa grand mère remarcher comme en 1936.
Je suis très reconnaissant a tout ceux qui on pu me renseigner et m'aider dans mes taches et je les en remercie.
Cei dit, je vous prie de m'excuser si mon inscription sur Doctsf vous a choqué
|
|
| Sujet : Poste Ariane Nouveau | De Masterorion Le 25-02-2010 à 00:16 sta |
|
Qui ça, moi ?
Quand on a vu ce qu'on a vu, mon bon Monsieur, et entendu ce qu'on a entendu, la seule chose qui puisse encore me choquer c'est de voir Masterorion écrit sans majuscule.
|
|
| Sujet : Poste Ariane Nouveau | De FLO1990 Le 25-02-2010 à 00:21 sta |
|
Désolé, écriture de jeune
Et encore je m'en sort bien car a en regarder certains..... (Langage SMS)
|
|
| Sujet : Poste Ariane Nouveau | De Gilbert Le 25-02-2010 à 00:24 sta |
|
Susceptible l'ami Nico?
Sa m'étonnerait que ce soit sa !
|
|
| Sujet : Poste Ariane Nouveau | De FLO1990 Le 25-02-2010 à 00:37 sta |
|
En tous cas je ne suis pas le seul a être "couche tard" on dirait
|
|
| Sujet : Poste Ariane Nouveau | De Pierrot du 82 Le 25-02-2010 à 00:39 cms |
| |
Toi non plus tu n'as plus de ç cédille sur ton clavier, Gilbert ?
| |
|
|
| Sujet : Poste Ariane Nouveau | De Gilbert Le 25-02-2010 à 00:43 sta |
|
FLO1990
Je pense que ce qui a choqué c'est plutôt que vous négligiez les conseils donnés en persistant dans la recherche du schéma.
Pas flatteur pour ceux qui se sont penchés sur votre problème !
|
|
| Sujet : Poste Ariane Nouveau | De Gilbert Le 25-02-2010 à 00:45 sta |
|
Si mais je veux "faire jeune" !
Hé pas de blague, je ne parle pas de jeûner !
|
|
| Sujet : Poste Ariane Nouveau | De FLO1990 Le 25-02-2010 à 01:02 sta |
|
C'est pour cela que je présente mes excuses a tous ceux que j'ai pu négligé leurs conseils
Je vais reprendre du début,et je vous tiendrais au courant (si j'ose dire) des mesures prises.
Comme je le disais récemment être jeune cela n'a pas que des avantages!
|
|
| Sujet : Poste Ariane Nouveau | De FLO1990 Le 25-02-2010 à 01:12 sta |
|
Bon, je reprend du début/
-Primaire du transfo testé a l'ohmètre :
12 Ohms en position 110V
27 Ohms en position 130V
22 Ohms en position 150V
34 Ohms en position 220V
|
|
| Sujet : Poste Ariane Nouveau | De FLO1990 Le 25-02-2010 à 01:30 sta |
|
"Le plus simple est de se reporter au schéma posté par Pierrot...
Il n'y a pas 36000 façons de cabler une AZ1, partant de cela, il faut mesurer la tension entre chaque plaque et masse...On peut essayer avec et sans lampe pour comparer. On peut aussi aller voir ce que donne la tension entre masse et pole positif des condos de filtrage, voir s'il y a de la HT.On peut également jeter un oeil à l'enroulement d'excitation du HP.On peut aussi voir quelle est la HT aux plaques des autres lampes...
Mais même si le transfo n'est pas d'origine, le cablage de la AZ1 est IDENTIQUE.
Sauf à ce qu'un bricoleur mal inspiré ait bricolé ça et se soit pris pour Claude François dans sa baignoire"
Merci pour le conseil,je vais voir sa demain,bonne nuit et encore désolé,sans rancune
|
|
| Sujet : Poste Ariane Nouveau | De Jean Pierre Guittard Le 25-02-2010 à 11:19 sta |
|
Bonjour,
Flo 1990 a écrit:

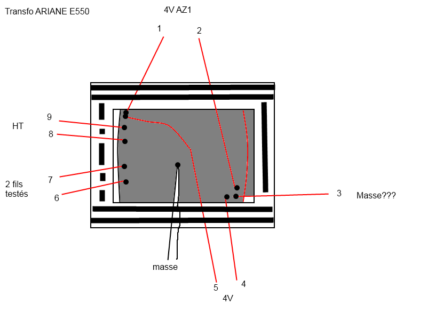

<< un fil solitaire que si on mesure: entre le fil et la masse on a 250V!!!>>
La tension mesurée entre ce fil et la masse est une tension fantôme, sans énergie, donnée par la capacité produite par l'écran électro-statique et les enroulements (primaires et secondaires).
Ce fil correspond à l'écran électro-statique, et doit être mis à la masse du châssis.
Sur de nombreux transformateurs il est mis d'office à la masse métalique .
Comme dit Pierrot du 82, il faut faire ces mesures avec un contrôleur de faible résistance.
Le transformeur semble en bon état, si il ne chauffe pas.
Amicalement.
Jean Pierre.
|
|
| Sujet : Poste Ariane Nouveau | De FLO1990 Le 25-02-2010 à 14:30 sta |
|
Bonjour, merci Jean Pierre Guittard pour vos indications, cela veut dire qu'il n'y a pas de risque de faire un CC en reliant ce fil a la masse si j'ai bien compris.
Mon contrôleur est un Multimètre numérique classique, un controleur de faible résistance?
Un RMS? TRMS?
|
|
| Sujet : Poste Ariane Nouveau | De FLO1990 Le 25-02-2010 à 14:31 sta |
|
Pour le transformateur, il est juste tiède en fonctionnement
|
|
| Sujet : Poste Ariane Nouveau | De Pierrot du 82 Le 25-02-2010 à 14:46 cms |
| |
Un contrôleur à aiguille, Florian !
Pour ne pas mesurer des tensions fantômes...
| |
|
|
| Sujet : Poste Ariane Nouveau | De FLO1990 Le 25-02-2010 à 14:51 sta |
|
Sa éxiste encore?
|
|
| Sujet : Poste Ariane Nouveau | De Masterorion Le 25-02-2010 à 14:54 sta |
|
A la différence du ç de ton clavier, oui ça existe encore. .
Tiens, regarde ici , tu pourras trouver ton bonheur à moindre frais. ![[:Hi:]](s12.gif)
|
|
| Sujet : Poste Ariane Nouveau | De FLO1990 Le 25-02-2010 à 14:57 sta |
|
OK donc il faudra que je m'en achète un.
Je demandais si sa existe encore car dans mon bahut en atelier on en a mais qui date de 1976!!!
Des Metrix de très bonne qualité
|
|
| Sujet : Poste Ariane Nouveau | De FLO1990 Le 25-02-2010 à 15:00 sta |
|
En d'autre terme il me faut un multimètre analogique
(Aie, c'est pas le truc ou l'on doit multiplier par l'échelle et diviser par le calibre ou un truc dans le genre?)
|
|
| Sujet : Poste Ariane Nouveau | De Masterorion Le 25-02-2010 à 15:04 sta |
|
Oh, rien de compliqué :
Si tu es sur un calibre 200 et que tu as une échelle graduée de 0 à 20, alors tu multiplies la valeur lue par 10, etc. Vraiment pas sorcier.
|
|
| Sujet : Poste Ariane Nouveau | De Jacques (webmestre) Le 25-02-2010 à 15:05 sta |
|
A défaut, une résistance de 470k entre les deux pointes de touches diminuera l'impédance vue.
|
|
| Sujet : Poste Ariane Nouveau | De FLO1990 Le 25-02-2010 à 15:17 sta |
|
Merci, je lirais bien la notice de l'appareil et il y aura pas de suchi.
J'ai cependant une petite question: pour savoir si la tension entre la masse et le fil concerné est une tension fantôme,peut on utiliser une ampoule de 230V?
Si elle s'éclaire c'est bien de la HT
si elle ne s'éclaire pas c'est une tension fantome
Sa marche cette technique du pauvre?
|
|
| Sujet : Poste Ariane Nouveau | De Jacques (webmestre) Le 25-02-2010 à 15:25 sta |
|
Ca marche mais préférer la solution de la résistance indiquée au dessus. Une lampe 220V possède une faible résistance.
|
|
| Sujet : Poste Ariane Nouveau | De FLO1990 Le 25-02-2010 à 15:31 sta |
|
ok je vais tester avec la résistance de 470K (si j'en ai une)
|
|
| Sujet : Poste Ariane Nouveau | De FLO1990 Le 25-02-2010 à 15:43 sta |
|
Dans mon malheur je n'ai plus de résistances, j'ai du tester avec une lampe de 230V 20W de 142 Ohms.
Le fil vagabond est apparemment bien relié a la masse,par contre il y a une chose que je ne comprend pas:
J'ai deux autres fils qui sortent du transfo: entre un des fils et la masse si je met la lampe sa s'allume et sa vacille et j'ai 230V
Entre l'autre fil et la masse la lampe s'allume et vacille et j'ai 92V
Entre les deux fils j'ai 180V sans charge mais dès que je met la lampe entre les deux fils elle ne s'allume pas.
|
|
| Sujet : Poste Ariane Nouveau | De Pierrot du 82 Le 25-02-2010 à 16:07 cms |
| |
L'ampoule, ça consomme un peu trop...
Mais il y a bien une résistance de quelques centaines de KO (entre 200KO et 1MO) quelque part !
| |
|
|
| Sujet : Poste Ariane Nouveau | De FLO1990 Le 25-02-2010 à 16:22 sta |
|
Je vais voir sa dans mon électrobordèlodrome pour ne pas copier les dires de certains
|
|
| Sujet : Poste Ariane Nouveau | De Gilbert Le 25-02-2010 à 16:34 sta |
|
FLORIAN !!!!!!!
ça : pronom démonstratif que l'on peut remplacer par "cela", si on a un doute !
sa: possessif que l'on peut remplacer par "le sien ou la sienne" (genre masculin/féminin c'est bon ou je rajoute une leçon de grammaire ?)
Je vais voir "ça" ( cela ) dans mon élèctrobordélodrome....
Ceci afin d'éviter une syncope à notre ami Masterorion !
Le carnet de règles de grammaire avait du bon, au lieu de vous coller le nez sur un écran dès la maternelle !
|
|
| Sujet : Poste Ariane Nouveau | De FLO1990 Le 25-02-2010 à 16:44 sta |
|
Ohlala! "ça!" ça vous vas?
Le carnet de grammaire avait certes du bon mais l'écran personnellement a la maternelle,jamais vu! ( au CP peut être)
"ça" ce voit qu'il en a certains qui font une crise cardiaque pour presque rien.
|
|
| Sujet : Poste Ariane Nouveau | De FLO1990 Le 25-02-2010 à 16:50 sta |
|
J'ai le choix entre une résistance bobinée de 30Khoms ou une de 230Mhoms!
|
|
| Sujet : Poste Ariane Nouveau | De Jacques (webmestre) Le 25-02-2010 à 16:54 sta |
|
Ben dis donc, les fonds de tiroir sont maigres. 230 Mo, aucun intérêt, le voltmètre en fait surement 10. 30k, mouais, c'est peu. PS: Ohms.
|
|
| Sujet : Poste Ariane Nouveau | De FLO1990 Le 25-02-2010 à 17:04 sta |
|
|
|
| Sujet : Poste Ariane Nouveau | De FLO1990 Le 25-02-2010 à 17:09 sta |
|
Je fait quoi avec la résistance?
|
|
| Sujet : Poste Ariane Nouveau | De Jacques (webmestre) Le 25-02-2010 à 17:19 sta |
|
La question est sérieuse où c'est pour jouer la blonde de service ?
|
|
| Sujet : Poste Ariane Nouveau | De FLO1990 Le 25-02-2010 à 17:36 sta |
|
non je suis un peu perdu avec tous le fatra qu'il y a sur mon bureau!
Je suppose qu'il faut que je mettre la résistance entre la masse et un des fils???
|
|
| Sujet : Poste Ariane Nouveau | De remi35 Le 25-02-2010 à 17:43 sta |
|
A mon humble avis, je mettrais la résistance entre une des pointes de touche (par exemple la pointe positive...) et le fil, tandis que l'autre pointe de touche est connectée à la masse.Et on évite de tenir le résistance avec ses doigts.On peut par exemple connecter un domino au bout de la pointe et y serrer la résistance que l'on aura connectée au fil en question...
|
|
| Sujet : Poste Ariane Nouveau | De FLO1990 Le 25-02-2010 à 17:49 sta |
|
Merci, je vais essayer cela,je vous tiens au jus
|
|
| Sujet : Poste Ariane Nouveau | De FLO1990 Le 25-02-2010 à 17:59 sta |
|
J'ai fait la manipulation comme prescrit précédemment et:
Entre le premier fil et la masse j'ai 106V
Entre le second fil et la masse j'ai 15V
|
|
| Sujet : Poste Ariane Nouveau | De Pierrot du 82 Le 25-02-2010 à 18:07 cms |
| |
Relire le post de Jacques (webmestre) ce jour Le 25-02-2010 à 15:05
| |
|
|
| Sujet : Poste Ariane Nouveau | De FLO1990 Le 25-02-2010 à 18:12 sta |
|
Ok c'est parti pour une 470K
|
|
| Sujet : Poste Ariane Nouveau | De Pierrot du 82 Le 25-02-2010 à 19:54 cms |
| |
"une résistance de ...k entre les deux pointes de touche"
| |
|
|
| Sujet : Poste Ariane Nouveau | De FLO1990 Le 25-02-2010 à 20:18 sta |
|
"A défaut, une résistance de 470k entre les deux pointes de touches diminuera l'impédance vue."
Oui j'ai bien lu
|
|
| Sujet : Poste Ariane Nouveau | De Masterorion Le 25-02-2010 à 20:51 cms |
| |
La résistance entre les pointes, ça revient à ramener l'impédance du voltmètre à une valeur plus faible : dans le cas qui te préoccupe une très haute impédance est un handicap.
| |
|
|
| Sujet : Poste Ariane Nouveau | De FLO1990 Le 25-02-2010 à 22:47 sta |
|
"le fer dissous c'est pas cher,car le fer est passé et repassé,d'ailleurs ne dit on pas le fer a repasser?"
C'est un non sens!
|
|
| Sujet : Poste Ariane Nouveau | De Masterorion Le 25-02-2010 à 23:09 sta |
|
|
|
| Sujet : Poste Ariane Nouveau | De FLO1990 Le 25-02-2010 à 23:40 sta |
|
L'eau ferrugineuse on a pas fii de se tordre de rire avec bourvil
|
|
| Sujet : Poste Ariane Nouveau | De Masterorion Le 25-02-2010 à 23:58 sta |
|
Pas seulement avec lui...
|
|
| Sujet : Poste Ariane Nouveau | De FLO1990 Le 26-02-2010 à 00:08 sta |
|
"salade de fruit jolie jolie....."
|
|
| Sujet : Poste Ariane Nouveau | De Masterorion Le 26-02-2010 à 00:12 sta |
|
Et ce poste Ariane, où en es tu ??
|
|
| Sujet : Poste Ariane Nouveau | De FLO1990 Le 26-02-2010 à 00:45 sta |
|
Je suis en train de péter un boulon avec
Les deux fils que j'ai testés sont bien sous-tension! seulement je ne vois pas a quoi ils peuvent correspondre.
Le plus bizzare c'est que je ne dispose pas de la prise au mileu de l'enroulement de HT!
J'ai regardé sur celui du filament mais c'est louche, les deux fils que j'ai testés doivent servir a la HT mais je ne vois pas comment!
Le dépanneur ou plutôt le bidouiller qui a tout trafiqué ce poste aurait mieux fait de s'abstenir!
J'ai cepandant refait une partie du circuit de chauffage et des loupiotes de cadran (le fameux 2X4V avec son point milieu a la masse)
|
|
| Sujet : Poste Ariane Nouveau | De Filoch.... Le 26-02-2010 à 02:59 sta |
|
|
|
| Sujet : Poste Ariane Nouveau | De Gilbert Le 26-02-2010 à 11:07 sta |
|
On économiserait peut-être du temps et des séances chez le psy, avec quelques photos du transfo ???
Méfies-toi quand même, tout ce que tu ne comprends pas n'est pas forcément une "bidouille"!
|
|
| Sujet : Poste Ariane Nouveau | De FLO1990 Le 26-02-2010 à 14:16 sta |
|
Bonjour,je vais vous prendre des photos et vous allez comprendre mon problème.
En ce qui concerne le schéma que pierrot du 82 a fourni
http://www.tsf-radio.org/forum/im/98191clarville_b50_sch_1937.gif
je ne comprend pas a quoi correspond le cercle a coté de la AZ1 d'ou partent des fils pour le HP.
Un permuttateur?
|
|
| Sujet : Poste Ariane Nouveau | De Jacques (webmestre) Le 26-02-2010 à 14:24 sta |
|
C'est la représentation du bouchon de connexion. A rapprocher de celui qui est à 2 cm au nord-est.
|
|
| Sujet : Poste Ariane Nouveau | De FLO1990 Le 26-02-2010 à 14:29 sta |
|
Pour Gilbert, quand j'ai ouvert ce poste, tous le fils étaient déconnectés par un malin qui a du plus saboter ce poste que de le réparer.
Ce poste est dans un état lamentable,le châssis et hyper rouillé et la caisse a pris l'humidité ce qui fait que le placage se décolle et la partie avant est bombée et la totale, certains fils pourris sont inaccessible car la partie radio et par dessus les supports de tubes ce qui fait que je ne peut pas les changer
Et pour couronner le tout,toutes les capas a changer qui sont elles aussi inaccessibles .
La totale
|
|
| Sujet : Poste Ariane Nouveau | De Jacques (webmestre) Le 26-02-2010 à 14:34 sta |
|
Donnez-le à un passionné de TSF
|
|
| Sujet : Poste Ariane Nouveau | De FLO1990 Le 26-02-2010 à 14:43 sta |
|
J'en suis un de passionné sinon je n'aurais pas refait 5 postes
mais si il y a des choses qui ont le dont m'énerver c'est quand c'est bidouillé de partout
|
|
| Sujet : Poste Ariane Nouveau | De Gilbert Le 26-02-2010 à 15:10 sta |
|
Y'a qu'à:
-Replaquer entièrement l'ébénisterie.
-Recabler entièrement l'electronique
....et le tour est joué !
Florian,
Quand tu t'apercevras, après avoir acheté un poste, que quelques condos plus tard il chante déjà, parce que tout le reste est OK, tu prendras conscience que l'intérêt a disparu.
C'est ce qui différencie un collectionneur d'un restaurateur( eventuellement collectionneur aussi ).
Le premier joue du chéquier, le second de sa sueur et de sa réflexion.
Cesse de pester après un hypothétique bidouilleur, et dis toi bien que s'il a existé, tu n'en auras que plus de mérite!
Bon courage et suis les conseils des anciens ! (dont je ne suis pas )
|
|
| Sujet : Poste Ariane Nouveau | De FLO1990 Le 26-02-2010 à 16:19 sta |
|
Pour moi ce n'est pas l'argent qu'il va couter a la restauration qui m'inquiette, je ne suis ni avare ni égoïste sur les composants c'est juste que je me demande si je vais réussir a le restaurer car la je suis perdu de chez perdu.
Pour ce qui est de l'intérêt d'un poste TSF a rénover: Pour moi c'est une passion et une soif d'apprendre comment sa marche!
Pas comme certains qui ne se contentent juste a changer les chimiques de filtrage et revendre leurs postes a des prix
|
|
| Sujet : Poste Ariane Nouveau | De FLO1990 Le 26-02-2010 à 16:21 sta |
|
merci pour les encouragements
|
|
| Sujet : Poste Ariane Nouveau | De FLO1990 Le 26-02-2010 à 17:10 sta |
|
Voila la photo du transfo
http://florianlee.skyrock.com/
|
|
| Sujet : Poste Ariane Nouveau | De f1ftp Le 26-02-2010 à 17:29 sta |
|
"certains fils pourris sont inaccessible car la partie radio et par dessus les supports de tubes ce qui fait que je ne peut pas les changer
Et pour couronner le tout,toutes les capas a changer qui sont elles aussi inaccessibles ."
Regarde la dedans,ca c'est une vrai cata ,a droite sous la self il y a les connexions des capas de filtrage
Pour ton transfo tu pourrait a défaut de photo nous faire un petit schéma avec les relevés de tension et de résistance des enroulements.
Surtout procède de façon rationnelle,tu a déja mis le transfo sous tension et il n'a pas brulé une chance
numérote les sorties , fait toi un dessin et réfléchi .
| |
|
| Sujet : Poste Ariane Nouveau | De Jacques (webmestre) Le 26-02-2010 à 17:33 sta |
|
Ce n'est pourtant pas compliqué de joindre une photo
| |
|
| Sujet : Poste Ariane Nouveau | De f1ftp Le 26-02-2010 à 17:39 sta |
|
Encore un truc Florian pourquoi tu ne mets pas tes photos directement sur le forum,c'est pénible ![[:ouin:]](s10.gif)
|
|
| Sujet : Poste Ariane Nouveau | De FLO1990 Le 26-02-2010 à 17:39 sta |
|
Un truc bizzare: Je n'ai pas de bouchon de connexion sur mon poste!
Pour le transfo je vous ferais un schéma,et enfin pour Jacques j'ai un peu de mal avec les liens photos
|
|
| Sujet : Poste Ariane Nouveau | De f1ftp Le 26-02-2010 à 17:43 sta |
|
Laisse tomber le bouchon de connexion pour le moment,on s'occupe du transfo d'abord et le reste suivra
|
|
| Sujet : Poste Ariane Nouveau | De FLO1990 Le 26-02-2010 à 17:45 sta |
|
OK pas la peine de s'énerver je m'en occupe
|
|
| Sujet : Poste Ariane Nouveau | De FLO1990 Le 26-02-2010 à 18:42 sta |
|
J'essaye de vous envoyer la photo mais si sa ne marche pas je serais bien obligé d'utiliser mon blog comme interface
Voici:
| |
|
| Sujet : Poste Ariane Nouveau | De f1ftp Le 26-02-2010 à 19:25 sta |
|
Ya du progrès,et a l'ohmmètre ca donne quoi ?
|
|
| Sujet : Poste Ariane Nouveau | De Masterorion Le 26-02-2010 à 19:27 sta |
|
Une méthode :
Numéroter les fils ?
..... c'est pas sorcier...
Hors tension :
Tu prends un fil du secondaire, au hasard, et tu colles un scotch avec N°1 écrit dessus. Après tu cherches à l'ohmmètre tous les autres fils qui ont un rapport avec lui (on lit une résistances sur l'afficheur du multimètre au lieu de lire "OL") et tu leur colles successivement les N° 2, 3, 4 etc : ça va donner une première série d'enroulements.
Ensuite tu recommences avec un autre fil n'ayant pas de numéro donc n'ayant rien à voir avec la première série, et tu cherches les autres fils qui ont un rapport avec lui, et ainsi de suite.
Est-ce clair ?
|
|
| Sujet : Poste Ariane Nouveau | De JCN Le 26-02-2010 à 19:42 sta |
|
- Est-ce clair esclave ?
- C'est dur à admettre maitre.
Astérix Le domaine des Dieux
|
|
| Sujet : Poste Ariane Nouveau | De Masterorion Le 26-02-2010 à 19:50 sta |
|
JCN/ Ce n'est pas sur ce ton là, mais sur celui-ci : L'explication est-elle limpide ?
Est-ce assez bien expliqué ?
Sinon j'explique autrement.
Il n'est pas toujours facile de faire simple quand on explique une manip, surtout à distance par clavier interposé, d'autant que sans la communication non verbale des quiproquos peuvent surgir dont ceci est l'exemple. CQFD
|
|
| Sujet : Poste Ariane Nouveau | De FLO1990 Le 26-02-2010 à 19:56 sta |
|
Je fait la mesure ce soir et je vous tiens au courant, j'ai un gros DM de maths a faire
|
|
| Sujet : Poste Ariane Nouveau | De Totolagalène Le 26-02-2010 à 21:29 sta |
|
Bonsoir.
Parenthèse: comment fait-on SVP pour écrire sur une photo (cercle , trait, flêche, etc...)?
Logiciel à télécharger? Merci.
|
|
| Sujet : Poste Ariane Nouveau | De fdevlos Le 26-02-2010 à 21:36 sta |
|
on peut t'aider en math, si tu veux aussi
|
|
| Sujet : Poste Ariane Nouveau | De fdevlos Le 26-02-2010 à 21:37 sta |
|
pour toto, le plus simple : paint
|
|
| Sujet : Poste Ariane Nouveau | De Totolagalène Le 26-02-2010 à 21:40 sta |
|
Merci mon ami fdelvos: on en recausera!
Moi aussi j'adore les maths, mais pas au dessus de Mathélem.
|
|
| Sujet : Poste Ariane Nouveau | De Masterorion Le 26-02-2010 à 21:47 sta |
|
Bernard, je voulais te montrer où cliquer pour avoir le texte "en sur-impression" au lieu de "au milieu d'un rectangle blanc" mais Paint refuse de prendre sa propre copie d'écran....
Bref, quand tu te mets en mode texte clique le symbole du bas de la colonne gauche (espèce de barre d'outils, deux symboles représentant des outils graphiques). Tout n'est pas très logique chez µmou.
Pour les ronds, carrés, etc, afin qu'ils ne soient pas pleins, c'est par défaut donc ça devrait aller comme sur des roulettes.
|
|
| Sujet : Poste Ariane Nouveau | De FLO1990 Le 26-02-2010 à 22:04 sta |
|
Bonsoir, je vous conseille paint.net c'est gratuit est très bien pour les retouches de photos
|
|
| Sujet : Poste Ariane Nouveau | De Jacques (webmestre) Le 26-02-2010 à 22:09 sta |
|
Au diable paint, on s'occupe du transfo !
|
|
| Sujet : Poste Ariane Nouveau | De Totolagalène Le 26-02-2010 à 22:15 sta |
|
Il a vraiment ses têtes ce Webmestre!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
|
|
| Sujet : Poste Ariane Nouveau | De FLO1990 Le 26-02-2010 à 22:15 sta |
|
ok alors c'est parti je mesure
|
|
| Sujet : Poste Ariane Nouveau | De Jacques (webmestre) Le 26-02-2010 à 22:18 sta |
|
Ben voyons, on ne va pas faire 300 messages sur un transfo d'alim non plus. Qu'est-ce que ce sera quand on attaquera la HF ?
|
|
| Sujet : Poste Ariane Nouveau | De Totolagalène Le 26-02-2010 à 22:23 sta |
|
C'est exact! Je m'attendais à cette remarque mais comme par hasard elle tombe après mon post, et pourtant je ne suis pas du genre à faire un délire de persécution.
|
|
| Sujet : Poste Ariane Nouveau | De FLO1990 Le 26-02-2010 à 22:25 sta |
|
Entre 1 et 2: 2 ohms
Entre 4 et 5: 2 ohms
Entre 6 et 7: 0 ohms
Entre 8 et 9: 0 ohms
| |
|
| Sujet : Poste Ariane Nouveau | De Jacques (webmestre) Le 26-02-2010 à 22:29 sta |
|
Celà tombe forcément après ton post puisque c'est une réponse. Quant au dernier point, je me réserve le droit d'avoir des doutes.
|
|
| Sujet : Poste Ariane Nouveau | De FLO1990 Le 26-02-2010 à 22:30 sta |
|
Chose marrante, j'ai enfin compris a quoi sert le fil vagabond 3, il est connecté au 4 V de la AZ1 et sert probablement de fil +HT et non pas la masse comme je le pensais.
Reste toujours les fils 6 et 7
|
|
| Sujet : Poste Ariane Nouveau | De Totolagalène Le 26-02-2010 à 22:31 sta |
|
J'en ai d'autres, des doutes!
|
|
| Sujet : Poste Ariane Nouveau | De Jacques (webmestre) Le 26-02-2010 à 22:34 sta |
|
C'est bien, il faut les conserver. Ca permet de se remettre en question.
|
|
| Sujet : Poste Ariane Nouveau | De FLO1990 Le 26-02-2010 à 22:35 sta |
|
les fils 6 et 7 bippent avec les fils de la HT mais je relève quand mème une résistance
|
|
| Sujet : Poste Ariane Nouveau | De Totolagalène Le 26-02-2010 à 22:37 sta |
|
Mes autres doutes, c'était au sujet de ce Webmestre!
|
|
| Sujet : Poste Ariane Nouveau | De Jacques (webmestre) Le 26-02-2010 à 22:40 sta |
|
Bon ça va là maintenant. S'il y a une opinion à émettre sur la façon dont je gère ce forum, il faut la faire ailleurs, ma patience a des limites.
|
|
| Sujet : Poste Ariane Nouveau | De FLO1990 Le 26-02-2010 à 22:42 sta |
|
J'ai peut ètre une théorie sur les fils 6 et 7:
Ce pourrait 'il que les fils 6 et 7 alimentent en 170V la bobine d'éxitation et que la HT présente aux fils 8 et 9 ne sert que pour les lampes?
|
|
| Sujet : Poste Ariane Nouveau | De JCN Le 26-02-2010 à 22:51 sta |
|
Master, c'était juste une couillonnade sans plus. Le " est ce clair ? " m'a rappelé ce dialogue savoureux.
Un quiproquo de +
" Totolagalère " pas mal comme pseudo.
Jean-Claude
|
|
| Sujet : Poste Ariane Nouveau | De Jacques (webmestre) Le 26-02-2010 à 22:56 sta |
|
Peut-être Jean-Claude, n'empêche qu'à force de chatouiller on va finir par m'énerver. Merci pour ce recentrage.
|
|
| Sujet : Poste Ariane Nouveau | De Masterorion Le 26-02-2010 à 22:56 sta |
|
Je m'en doutais un peu, J-C.
|
|
| Sujet : Poste Ariane Nouveau | De FLO1990 Le 26-02-2010 à 23:25 sta |
|
Déja couché?
|
|
| Sujet : Poste Ariane Nouveau | De JCN Le 27-02-2010 à 00:20 sta |
|
Déja couché ? ( déjà )
Et tu crois qu'avec ce genre de remarque on va se précipiter pour t'aider ?
En tout cas sans moi.
|
|
| Sujet : Poste Ariane Nouveau | De FLO1990 Le 27-02-2010 à 00:31 sta |
|
Bon ben merci sa fait toujours plaisir,je crois que je ne vais plus rien vous demander et me débrouiller tout seul au moins jaretterais ainsi de vous "harceler"
Merci quand mème pour ceux qui ont pu m'aider.
|
|
| Sujet : Poste Ariane Nouveau | De Masterorion Le 27-02-2010 à 00:43 sta |
|
Pfiouuuuuuuu. Le monde à l'envers...
Zen, on reste zen.
Bon, mon dernier conseil avant longtemps, et je ne saurais trop te recommander que de le suivre au pied de la lettre :
Tu ne nous reviens qu' APRES AVOIR LU CE QU'ON TE MARQUE en long en large et en travers.
Prends donc trois jours de vacances sans forum : nous l'avons bien mérité.
|
|
| Sujet : Poste Ariane Nouveau | De FLO1990 Le 27-02-2010 à 00:49 sta |
|
Ok j'ai compris le sens caché du message
|
|
| Sujet : Poste Ariane Nouveau | De Totolagalène Le 27-02-2010 à 00:53 sta |
|
Ce JCN, un quiproquo ou un quiprovoque?
|
|
| Sujet : Poste Ariane Nouveau | De FLO1990 Le 27-02-2010 à 00:57 sta |
|
Je crois que le mieux que j'ai a faire c'est de disparaitre totalement de ce forum car apparemment je ne suis pas le bienvenu
|
|
| Sujet : Poste Ariane Nouveau | De Totolagalène Le 27-02-2010 à 00:59 sta |
|
Cà dépend pour qui, comme d'hab!
|
|
| Sujet : Poste Ariane Nouveau | De Masterorion Le 27-02-2010 à 01:05 sta |
|
Hey, ça suffit les gars là, on ne va pas passer le réveillon sur des frustrations sans fondement.
Tout le monde va respirer un grand coup, et revenir plus tard quand les esprits seront moins échauffés.
Ce que j'aime la nuit, c'est le silence....
|
|
|
>Journaux du site au 22/08/2022 à 10:26
![[:??:]](s11.gif)
