| Sujet : Identification radio Nouveau | De TheTrax Le 04-04-2010 à 23:24 sta |
|
Bonjour,

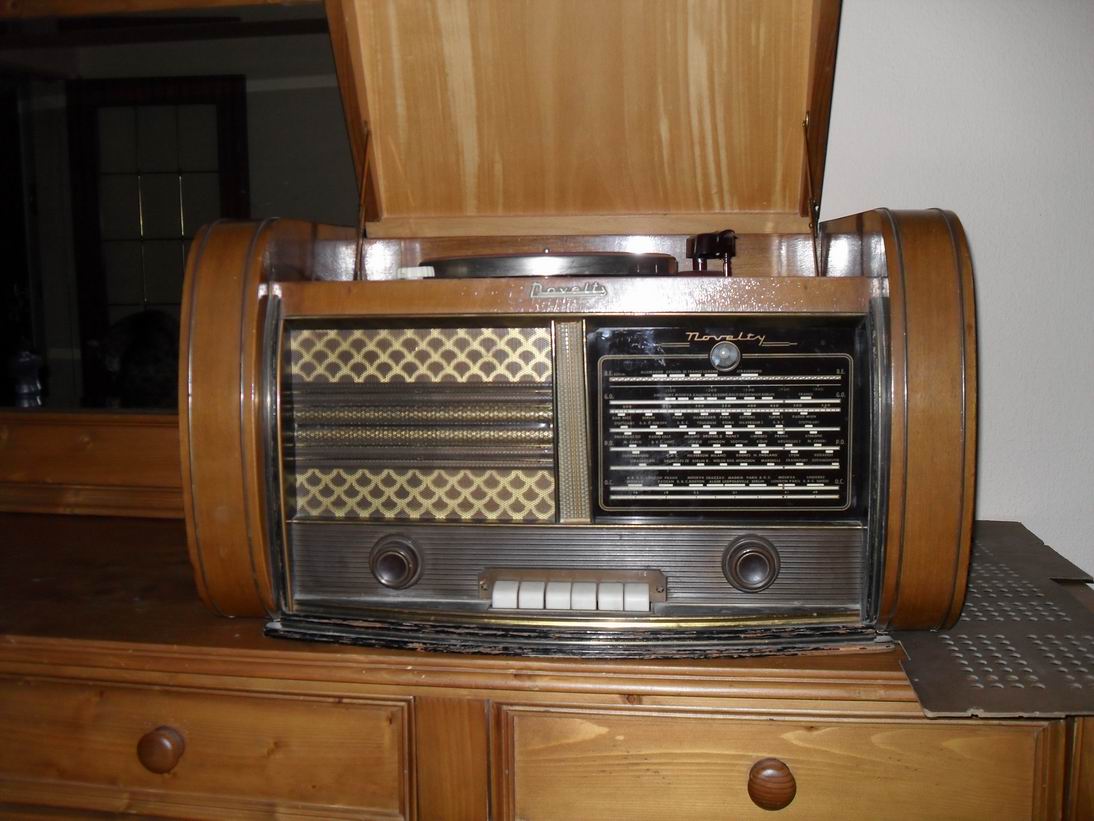

j'ai un poste de radio de marque Novelty mais sans la moindre indication de type
Les trubes sont: 2 x ECH81, EZ80 EF4? et je suppose une EL84
Je cherche égallement le schéma de ce poste
Merci d'avance
Francis ![[:Hi:]](s12.gif)
| |
|
| Sujet : Identification radio Nouveau | De Totolagalène Le 04-04-2010 à 23:32 sta |
|
2 X ECH81 = très bizarre.
|
|
| Sujet : Identification radio Nouveau | De Totolagalène Le 04-04-2010 à 23:47 sta |
|
EF4? = EF 41 ou EF42.
Dans l'ordre çà pourrait être ECH 81, EBF80, EF 41 ou EF42 (à approffondir), EL84. Redresseuse EZ80.
ECH81= changeuse de fréquence.
EBF80= amplificatrice MF (moyenne fréquence) et détectrice + anti-fading.
EF41 ou EF42 = préampli de tension BF (le culot est différent des autres tubes)
EL84 = puissance BF
|
|
| Sujet : Identification radio Nouveau | De TheTrax Le 05-04-2010 à 13:48 sta |
|
J'ai revérifié et il y à bien deux tubes ECH81 mais nulle part une indication me permettant de savoir si cela est exact et malgré cela j'ai de la réception mais faible.
Un seul tube possède une autre base et vu que ce tube se trouve entre les filtres MF je soupçonne comme vous le faites remarquer que cela doit être une EF41 ou EAF41 ?
En tous cas merci pour votre aide
|
|
| Sujet : Identification radio Nouveau | De Totolagalène Le 05-04-2010 à 16:12 sta |
|
Il faudrait une photo montrant la disposition des supports de lampes et des transfo MF.
Le tube placé entre les 2 TR MF pourrait être une EF 41 (ou 42) et on aurait plutôt alors dans l'ordre:
ECH81 = changeuse de fréquence
EF41 = amplification MF
EBF80 = détectrice + anti-fading et préampli de tension BF (même culot que ECH 81)
EL84= puissance BF
|
|
| Sujet : Identification radio Nouveau | De Pierre Roque Le 05-04-2010 à 17:01 sta |
|
Bonjour à tous
Si , si cela existe avec 2- ECH81 comme avec 2- ECH3 ou 2- ECH21 et bien d'autres
Voici un schéma avec 2-ECH81 ci-joint
Cordialement à tous
Pierre
| |
|
| Sujet : Identification radio Nouveau | De Adams Le 05-04-2010 à 17:09 sta |
|
Il y a quelques années j'ai vu à la décharge un chassis completement hors service sur lequel il y avait encore deux 6E8 (que j'ai récupéré).
|
|
| Sujet : Identification radio Nouveau | De TheTrax Le 05-04-2010 à 17:11 sta |
|

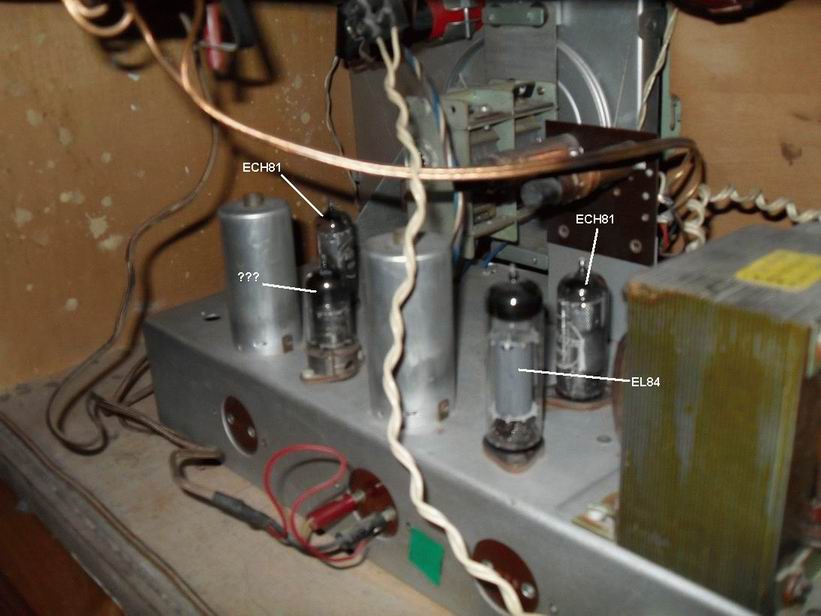

Voici la position des tubes
| |
|
| Sujet : Identification radio Nouveau | De TheTrax Le 05-04-2010 à 17:14 sta |
|
Merci beaucoup Pierre pour le schema, très instructif
|
|
| Sujet : Identification radio Nouveau | De Kalbounet Junior Le 05-04-2010 à 17:16 sta |
|
Normalement il y a une convention qui place les lampes... Donc la lampe entre les deux MF est une : zut j'ai un trou
|
|
| Sujet : Identification radio Nouveau | De Pierre Roque Le 05-04-2010 à 17:35 sta |
|
|
|
| Sujet : Identification radio Nouveau | De Pierre Roque Le 05-04-2010 à 17:38 sta |
|
Avec ce transfo à droite sur le chassis cela ressemble à du Grundig ou autre poste de ce genre type de fabication Allemande des années 50
|
|
| Sujet : Identification radio Nouveau | De f1ftp Le 05-04-2010 à 18:06 sta |
|
Quelqu'un peu m'expliquer comment fonctionne la dédection dans le schéma de Pierre
|
|
| Sujet : Identification radio Nouveau | De Guy F6CTP Le 05-04-2010 à 18:39 sta |
|
En principe c'est l'oeil magique qui fait la détection
Bonne soirée
Guy
|
|
| Sujet : Identification radio Nouveau | De Pierre LEBEL Le 05-04-2010 à 18:42 sta |
|
Et la triode de la deuxième ECH81 sert de préampli BF.
|
|
| Sujet : Identification radio Nouveau | De Totolagalène Le 05-04-2010 à 18:47 sta |
|
Sur le schéma de Pierre, à quoi sert la triode de la 2ème ECH81?
|
|
| Sujet : Identification radio Nouveau | De f1ftp Le 05-04-2010 à 18:52 sta |
|
Pour la triode de la ECH81 j'avais compris,mais la dédection par la grille de la EM34 ![[:??:]](s11.gif)
Aucun filtrage de la tension ,doit faire une drôle de tête le pauvre tube.
Enfin je me coucherai moins c.n ce soir
|
|
| Sujet : Identification radio Nouveau | De Totolagalène Le 05-04-2010 à 19:00 sta |
|
Curieux montage, c'est clair mais n'est pas évident au premier coup d'oeil.
On trouve plus souvent la triode de l'EM34 servant aussi de préampli BF.
|
|
| Sujet : Identification radio Nouveau | De Pierrot du 82 Le 05-04-2010 à 19:20 cms |
|  |
La question qui tue : à quoi sert alors la EAF42 ?
Et là ou elle est sur la photo, la 2ème ECH81 ne sert pas d'ampli MF...
Un ersartz de EBC81 ?
| |
|
|
| Sujet : Identification radio Nouveau | De Pierre Roque Le 05-04-2010 à 20:03 sta |
|
En y regardant de plus près sur le chassis entre les 2 MF le support du tube n'est pas d'origine , ce tube à été remplacer , il y a 2 vis = bidouille
il faut voir les circuits sous le chassis pour la correspondance des tubes ? j'ai un doute aussi pour le 2 eme ECH81
|
|
| Sujet : Identification radio Nouveau | De TheTrax Le 05-04-2010 à 21:22 sta |
|
En effet, la base rimlock est fixée avec des vis tandis que les autres bases sont rivetées ce qui signifie que ce poste a vraisemblablement été modifié.
Le transformateur d'alimentation est de la marque EREA et on peut voir sur le chassis la trace d'un autre transformateur, donc égallement remplacé.
|
|
| Sujet : Identification radio Nouveau | De Pierrot du 82 Le 05-04-2010 à 23:06 cms |
| |
C'est le poste du docteur Frankenstein ?
| |
|
|
| Sujet : Identification radio Nouveau | De TheTrax Le 06-04-2010 à 10:54 sta |
|
Cele en à tout cas l'air que Frankenstein est passé par là !
|
|
|
