| Sujet : VU METRE Nouveau | De Azur13 Le 28-04-2010 à 14:59 sta |
|
Bonjour,
me re-voila je vous informe que j'abandonne le projet de mettre un vue mètre sur mon ampli a tubes. J'ai perdu beaucoup de temps, et des dépenses importantes.

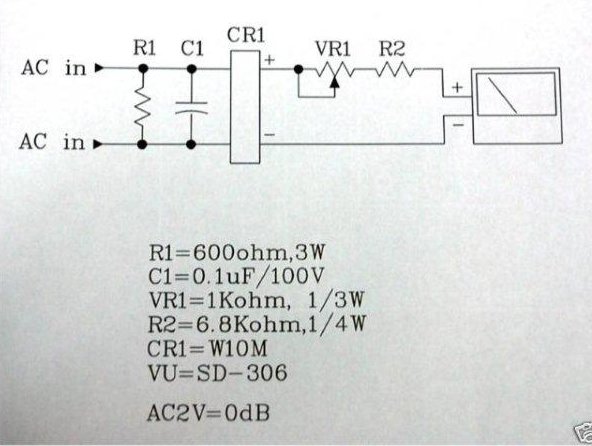

Ma dernière tentative remonte a 14 heures, j'ai acheté un vue mètre avec son plan de montage, je croyais que c'était la solution pas du tout l'aiguille reste immobile.
A mon avis on ne verra jamais un vue mètre sur un ampli de ce genre, et je vous donne mon avis de bricoleur. A vous de me dire si j'ai raison.
J'ai mesuré la tension de sortie du H.P. après l'avoir redressé avec un pont W10M, et j'ai trouvé 1 millivolt,
alors que le tachymètre fonctionne au environ de 1 volt, IL Y A 999 Millivolts en moins ?????? le fonctionnement est impossible.
A vous de me dire ce que vous en pensez.
| |
|
| Sujet : VU METRE Nouveau | De YM Le 28-04-2010 à 15:43 sta |
|
Je ne sais pas quel est cet ampli, mais ce que je sais c'est U = racine(PR).
Si P (puissance) est (au hasard) 8 watts et que R (l'impédance de la charge) est (toujours au hasard) 8 ohms, alors U (la tension alternative efficace) est 8 volts (comme par hasard  )
Ton VU metre doit dévier "à fond" avec environ 1 volt efficace ce qui (sur 8 ohms) correspond à (P = U²/R) 125 mW.
|
|
| Sujet : VU METRE Nouveau | De François Lucbert Le 28-04-2010 à 15:55 sta |
|
Bonjour
Dommage d'avoir acheté un vu-mètre, car j'en ai 3 ou 4 en rab qui reste au fond du tiroir, cela aurait pû vous dépanner.
Mais c'est curieux car des amplis à tubes utilisent des vu-mètres, mais je n'ai pas la science infuse.
cordialement
|
|
| Sujet : VU METRE Nouveau | De Azur13 Le 28-04-2010 à 16:18 sta |
|
Mon ampli est un push-pull EL84 classique, a sortie multiple 3 - 6 - 9 - 15 Ohms.
Le H.P. branché si je fais un mesure de tension j'obtiens, 1 millivolt je suis loin des 1 volt.
|
|
| Sujet : VU METRE Nouveau | De Azur13 Le 28-04-2010 à 16:20 sta |
|
La puissance de l'ampli est donné pour 12 W mais je pense qu'il y a 10 W
|
|
| Sujet : VU METRE Nouveau | De Jacques (webmestre) Le 28-04-2010 à 16:26 sta |
|
A mon avis il y erreur de mesure
|
|
| Sujet : VU METRE Nouveau | De Azur13 Le 28-04-2010 à 16:27 sta |
|

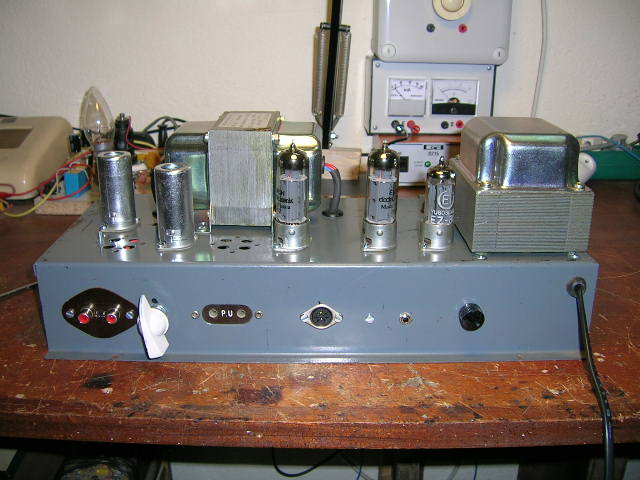

Photo de la partie arrière de l'ampli.
| |
|
| Sujet : VU METRE Nouveau | De Azur13 Le 28-04-2010 à 16:49 sta |
|
Je viens de faire une dernière mesure, en débranchant le H.P. le commutateur sur 15 ohms. sur mon voltmètre que se soit sur la position alternatif ou continu j'ai toujours 0 volts. Le transformateur a été fabriqué par ABL du GARD. il est imposant est la section des fils de sorti doit être du 1 millimètre carré. C'est tout ce que je peux vous dire.
Je ne suis qu'un simple bricoleur.
|
|
| Sujet : VU METRE Nouveau | De Pierre LEBEL Le 28-04-2010 à 18:09 sta |
|
Ne travaillez jamais HP débranché !
Avec quelle "puissance" sonore faites-vous votre mesure ?
S'il n'y a pas de signal d'entrée, il ne peut y avoir grand chose en sortie.
|
|
| Sujet : VU METRE Nouveau | De J-François Le 28-04-2010 à 18:17 sta |
|
Bonsoir
Quelques souvenir sur la mesure de puissance
Celle ci est visuallisé "si je peux m'exprimer ainsi" en Db
Donc conversion par rapport aux tensions en log base 10: G(Db) =20 Log (V2/V1) Tension sortie /tension entrée ou G(Db)=10 Log (P2/P1)
La charge de référence étant 600 ohms
Quelques explications http://pagesperso-orange.fr/vb-audio/fr/pub/note_000/vu_meter.htm
et une doc de chez RS en fichier joint qui converge avec la théorie de l'adresse ci dessus.
Quelques petits calculs à effectuer avant , la courbe n'est donc pas linéaire.
Bonne bidouille
J-François![[:Hi:]](s12.gif)
| |
|
| Sujet : VU METRE Nouveau | De jackoe Le 28-04-2010 à 19:45 sta |
|
Je vais poser une question idiote à Azur13 : avez-vous connecté un générateur BF ou autre à l'entrée de l'ampli (HP connecté également, bien sûr) ? ![[:??:]](s11.gif)
|
|
| Sujet : VU METRE Nouveau | De zeltron Le 28-04-2010 à 19:47 sta |
|
Bonjour,
je pense moi aussi que la procédure de mesure est boiteuse ou complètement erronnée
et
je pense qu'il est parfaitement possible d'adapter des vu-mètres sur un tel ampli
Il faut, pour la mesure, connecter une charge adéquate en sortie ( haut parleur, ou résistance) de valeur correspondante à l'impédance de charge exacte de l'ampli (si il est indiqué 8 ohms, prendre une charge, HP ou résistance, de 8 ohms ... Pas avec une autre valeur de résistance , et pas à vide , la mesure n'aura aucun sens si on ne met aucune charge ni si on ne met pas la bonne valeur ! en outre et si on laisse l'ampli sans aucune charge on risque de l'endommager !)
il faut ensuite injecter a l'entrée un signal d'amplitude et de fréquence réglable (avec un générateur B F ) correspondant au maximum de puissance de sortie en restant en régime linéaire (celle donnant la puissance maximale mais avant saturation, soit pour une entrée ligne , 700mv environ ...il peut être utile de controler à l'oscilloscope que le signal ne soit pas distordu ou écrété !)
Enfin, il faut "se débrouiller" pour ajuster la déviation du vumètre pour qu'elle soit totale dans ces conditions là (si la déviation est trop forte, insérer une résistance ajustable , si elle est trop faible , choisir une autre prise sur le transfo de sortie ou ajouter un préampli pour vumètre )
a défaut de générateur BF et d'oscilloscope, on peut se contenter d'utiliser un CD audio (avec des musiques qu'on connais bien , et avec un enregistrement correct ) et choisir un passage tres fort de ce disque pour le jouer sur son ampli , a un niveau élevé mais sans qu'il devienne désagréable pour cause de distorsion , et régler "a l'oreille" la dévation du vu-mètre (procédé empirique et tres pifométrique ...car souvent, le son n'est percu comme désagréable à l'oreille qu aux environ de 10% de distorsion)
P/S/Z
|
|
| Sujet : VU METRE Nouveau | De YM Le 28-04-2010 à 20:29 sta |
|
Si il n'y a effectivement qu'un millivolt à la sortie de l'ampli le VU mètre ne bougera pas.
Ce n'est pas le VU mètre qui est fautif.
Il faut d'abord dépanner l'ampli !
Un PP EL84 en état "plein pot" fournit au moins 9 volts sur 8 ohms.
A un mètre devant le HP, il faut "gueuler" pour s'entendre parler
Yves.
|
|
| Sujet : VU METRE Nouveau | De Adams Le 28-04-2010 à 20:52 sta |
|
Bonsoir
Un VU metre est plutot un voltmetre.
En BF ce qui fait le plus de bruit n'est pas toujours ce qui prend le plus de puissance électrique.
Le galva d'un wattmetre BF a une graduation spéciale ,si on veut afficher la puissance sur un galva à échelle linéaire il faut traiter le signal dans un circuit à diodes,délicat à mettre au point.

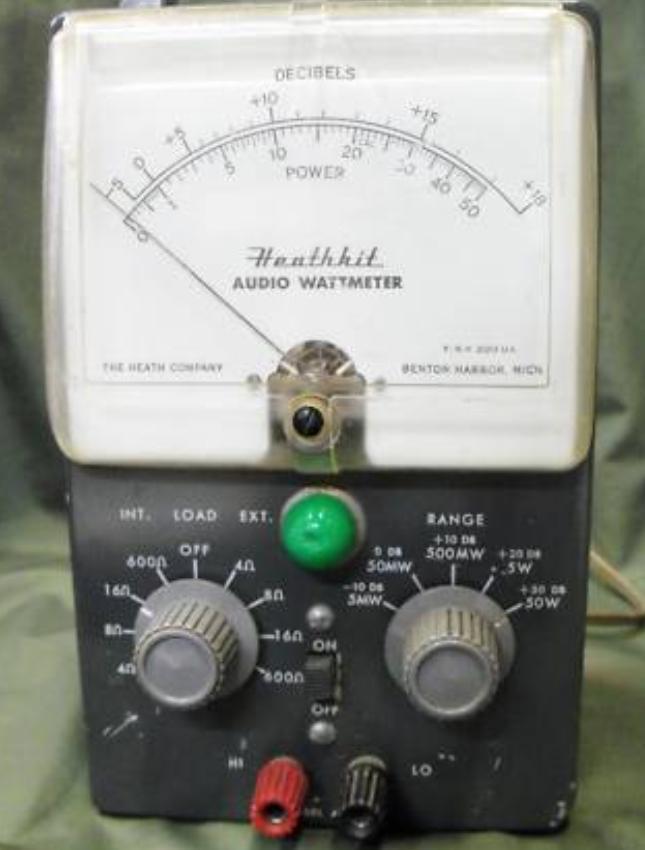

Ci joint la photo du wattmetre BF Heathkit AW 1.
| |
|
| Sujet : VU METRE Nouveau | De Pierrot du 82 Le 28-04-2010 à 21:36 cms |
|  |
Sur le schéma donné dans le 1er message, il manque un chimique de 10 microfarads 10 V en parallèle sur le galva
| |
|
|
| Sujet : VU METRE Nouveau | De J-François Le 28-04-2010 à 21:59 sta |
|
Re Bonsoir
Ce sujet m'intrigue et je me suis permis quelques recherches sur la toile
Un autre montage (et pas mal d'explication d'ailleurs)avec la fonction claire
des composants employés , entre autre le condensateur dont parle Perrot du 82
Il précise bien que la mise au point est un peu "space" d'ailleurs sans un minimum d'intrument de mesure... pas facile avec l'oreille! Mais bon !
J-François
http://www.sonelec-musique.com/electronique_realisations_vumetre_010.html
|
|
| Sujet : VU METRE Nouveau | De J-François Le 28-04-2010 à 22:05 sta |
|
J'ai du glisser le lien ne fonctionne pas !
|
|
| Sujet : VU METRE Nouveau | De J-François Le 28-04-2010 à 22:05 sta |
|
|
|
| Sujet : VU METRE Nouveau | De JCM Le 28-04-2010 à 22:17 sta |
|
Bonjour, j'ai également réalisé un ampli à tube push pull EL84, j'y ai installé deux vu mètre simplement avec une diode à faible seuil en série avec une résistance et une résistance ajustable tout ça branché sur les sorties HP et ça fonctionne nickel.
J'ai refait les fonds des vu mètre avec photoshop de manière à ce qu'ils soient gradués en W pour 8 ohms.
Si vous voulez des photos je pourrai vous en faire ( pas tout de suite car il fait nuit ).
Je ne pense pas que ce soit une bonne idée d'utiliser un pont de diode car ça double le seuil d'une simple diode ( donc environ 1.4V ).
J'ai plutôt utilisé une diode à faible seuil genre 0.2 0.3V pour que l'aiguille décolle même avec assez peu de puissance en sortie.
|
|
| Sujet : VU METRE Nouveau | De Totolagalène Le 28-04-2010 à 22:24 sta |
|
Un vu-mètre, c'est indispensable.....pour un sourd
|
|
| Sujet : VU METRE Nouveau | De zeltron Le 28-04-2010 à 22:28 sta |
|
...Ou quand par exemple, les hauts parleurs sont tellement loin de l'ampli qu'on a qu'une tres vague idée de la puissance sonore délivrée (lorsqu'il s'agit de sono de plein air ...et sans retours)
P/S/Z
|
|
| Sujet : VU METRE Nouveau | De YM Le 28-04-2010 à 23:04 sta |
|
http://www.dissident-audio.com/SpeakerBox/BEZEL2.TIF
http://www.dissident-audio.com/SpeakerBox/DA90-1.jpg
http://www.dissident-audio.com/SpeakerBox/SpeakerBox.jpg
|
|
| Sujet : VU METRE Nouveau | De YM Le 28-04-2010 à 23:06 sta |
|
C'est mieux comme ça, excusez moi.
1
2
3
|
|
| Sujet : VU METRE Nouveau | De F6FLC Le 29-04-2010 à 01:37 sta |
|
Bonjour,
ce n'est pas un vue mètre, mais un VU-mètre.
Ca vient d'une unité de mesure qui est le Volum Unit.

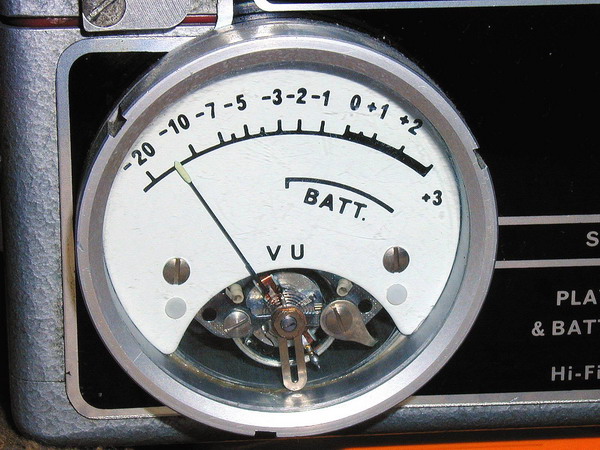

Voilà celui de mon Nagra III :
Michel...
| |
|
| Sujet : VU METRE Nouveau | De Michel 87 Le 29-04-2010 à 08:18 sta |
|
Bonjour,
"Un vu mètre, c'est indispensable... pour un sourd "
Tout comme l'oeil magique, d'ailleurs
|
|
| Sujet : VU METRE Nouveau | De ETTORE Michel Le 29-04-2010 à 08:37 sta |
|
Je vous rassure j'ai 3 vu-mètre est tout les trois fonctionnent. je les ai testé avec un montage et une pile 1,5 volts.
Vous savez que je n'ai pas votre niveau d'étude, et un problème de mémoire (Handicapé).
Mais comme je l'ai dit au départ, si je branche en parallèle sur mon H.P. le Galva seulement, l’aiguille ne fonctionne pas. Si je mets un pont redresseur pour avoir un courant continu, logiquement selon vos dire l’aiguille devrait aller au fond du cadran, alors qu’elle reste immobile.
Quand a vos montage je l’ai tous essayé. C’est pourquoi j’ai fait appel a vous.
Merci pour vos renseignements.
|
|
| Sujet : VU METRE Nouveau | De Gilbert Le 29-04-2010 à 09:23 sta |
|
Azur13 = ETTORE Michel ????
J'ai du mal à suivre: qui est qui??????
|
|
| Sujet : VU METRE Nouveau | De Michel 87 Le 29-04-2010 à 09:28 sta |
|
Bonjour,
Pour le redressement, il faut utiliser une diode germanium.
De moins en mois facile à trouver.
|
|
| Sujet : VU METRE Nouveau | De YM Le 29-04-2010 à 11:06 sta |
|
Veuillez excuser mon insistance, mais au vu (si j'ose dire) des mesures, le VU mètre n'est pas en cause, c'est l'amplificateur qui ne fonctionne pas correctement.
Pour commencer, un schéma et un relevé de tensions pourrait aider à vous guider.
Yves.
|
|
| Sujet : VU METRE Nouveau | De Pierre LEBEL Le 29-04-2010 à 11:33 sta |
|
Comme je l'ai déjà suggéré le 28 à 18h09, Azur13 ne nous dit toujours pas quelle source est reliée à l'entrée de l'ampli et quel niveau sonore "à l'oreille" il a en sortie !
Si rien à l'entrée, pas grand chose en sortie .
|
|
| Sujet : VU METRE Nouveau | De Azur13 Le 29-04-2010 à 13:23 sta |
|
Pour répondre a Gilbert je suis la même personne, je ne comprends pas pourquoi mon nom apparait. De toute manière je n'ai rien a cacher.
Pour répondre a Pierre LEBEL, il a raison et pourtant je le savais, la source d'entrée est un baladeur CD classique. J'ai fait un essai avec un poste a galène, que j'ai branché sur l'entrée Micro, l'aiguille est sur le -20 et dès que le son atteint une certaine puissance, elle monte très rapidement à un décibel et par moment arrive en fin cadran. Avec le montage du plan que j'ai fourni.
Le condensateur de 10 MF en parallèle sur le galva n'a aucun effet..Quand au potentiomètre il ne réagit pas . Il y aurait a fignoler de ce côté.
|
|
| Sujet : VU METRE Nouveau | De julienbeta Le 29-04-2010 à 19:02 sta |
|
Bonsoir
le vu metre marche en continu. Si vous le branchez en parallèle sur le HP il reçoit de l'alternatif..... l'aiguille ne bougera pas .... et il risque de ne pas fonctionner longtemps. Il faut redresser mais pas avec un pont de diodes (1,4 volts de chute de tension). comme l'a dit Michel 87, le mieux est une diode germanium .... ou une diode schotky...et pont diviseur de tensions bien calculé (le mieux un potard de 1K par exemple).... plus un condo pour intégration du signal en parallèle du vu (faire des essais avec qqe microsfarads
|
|
|
