Sujet : Enième émetteur Nouveau | De Totolagalène Le 23-08-2013 à 16:40 sta |
|

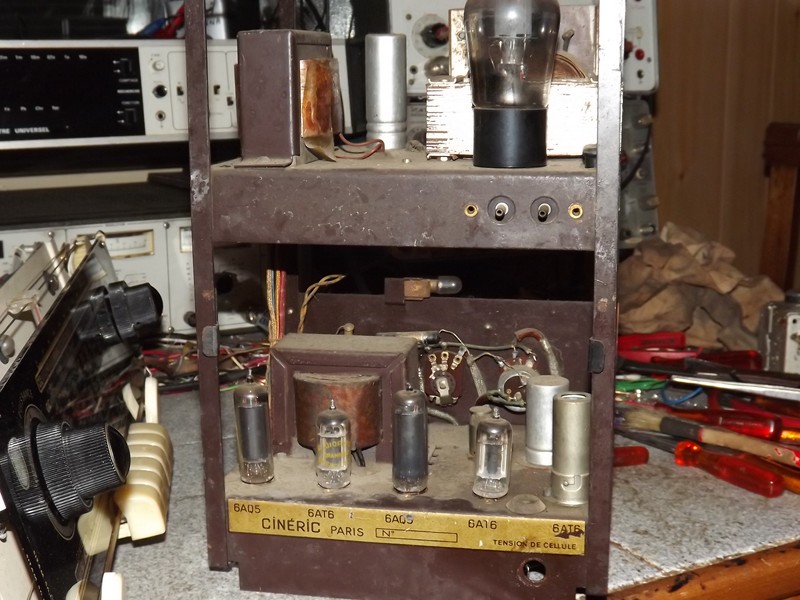

Je commence par le modulateur et voudrais utiliser cet ampli de cinéma que je suis en train
de remettre en état >>>>>>>>>
Il me faut définir le tube du PA de l'émetteur en fonction des "transfos de modulation" dont je dispose afin d'adapter les impédances.

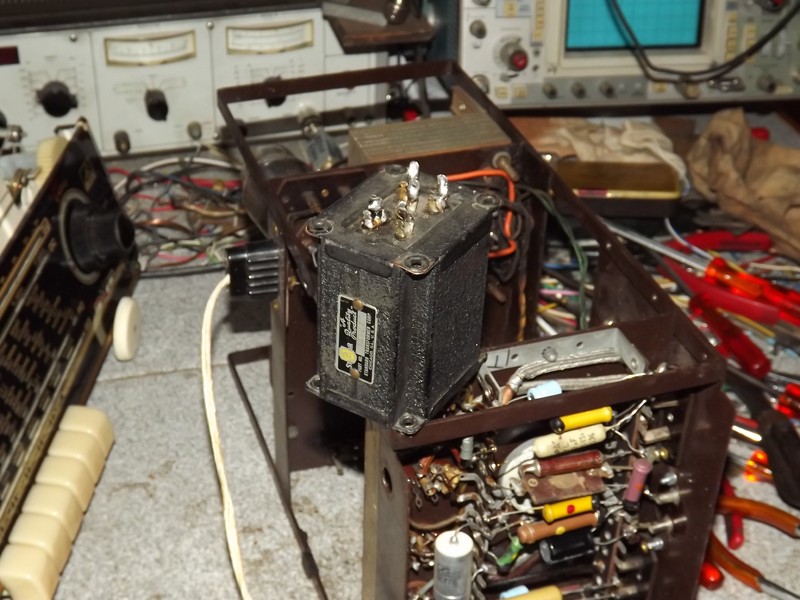

Ce futur modulateur possède son transfo de sortie (Push de 6AQ5) mais avec secondaire pour HP. J'ai donc l'intention de brancher sur ce secondaire un autre transfo à déterminer.
(je n'ai pas pour faire avec un seul TR).
Pour cela il faut que je connaisse l'impédance du secondaire de ce TR de Push.
La question est: Pour mesurer son rapport de transformation et calculer cette impédance
avec la racine carrée de Zp/Zs, est ce bien un demi-enroulement du
primaire que je dois considérer?
Merci
![[:Hi:]](s12.gif)
| |
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 23-08-2013 à 16:48 sta |
|

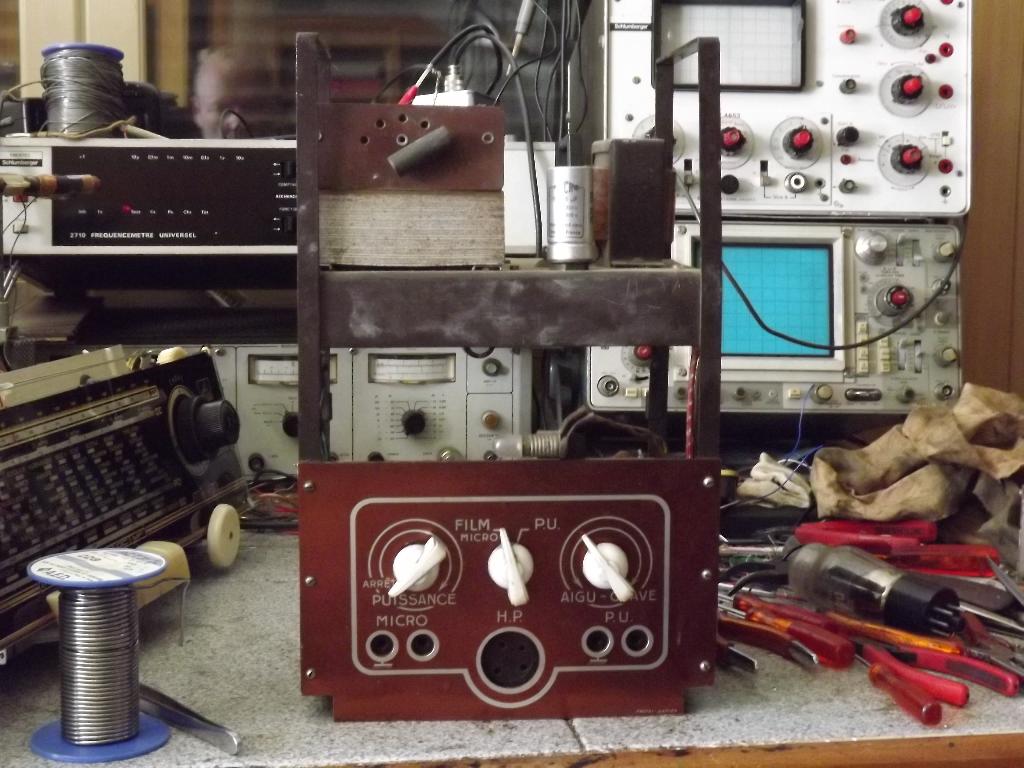

Oublié la photo de la face avant >>>>>>>>>>>>>>>>>>>>>>>
| |
|
Sujet : Enième émetteur Nouveau | De Jean-B Le 23-08-2013 à 19:14 sta |
|
Salut Toto !
En fait, ce que tu dois connaître, c'est l'impédance DE CHARGE NORMALE (et non de l'enroulement) sur le secondaire du transfo de sortie pour Push de 6AQ5.
4 ohms, 8 ohms ..... il y a surement des prises marquées sur ce transfo.
Connaissant cela, tu considèreras que le transfo suivant aura cette impédance au primaire, et tu calculeras en fonction de la charge sur son secondaire le rapport de transformation voulu avec la formule que tu mentionnes.
![[:Hi:]](s12.gif)
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 23-08-2013 à 19:21 sta |
|
Salut Jeannot!
Y'a rien de marqué; je voudrais seulement savoir si, pour mesurer le rapport d'un TR avec prise médiane au primaire (Push-Pull) en injectant une tension alternative d'un côté et mesurer ce qui sort de l'autre, il faut prendre un demi-enroulement ou l'enroulement complet.
![[:Hi:]](s12.gif)
|
|
Sujet : Enième émetteur Nouveau | De Jacques (webmestre) Le 23-08-2013 à 19:25 sta |
|
N'ayant pas d'entrefer, je prendrais la totalité du primaire. A confirmer par les spécialistes du PP.
Les 6AQ5 étaient les tubes préférés de Schneider, souvent avec une sortie en 2,5 Ohms sur Princeps.
|
|
Sujet : Enième émetteur Nouveau | De Grenouille Le 23-08-2013 à 19:30 sta |
|
Pour le PP, c'est l'enroulement complet.
|
|
Sujet : Enième émetteur Nouveau | De Jean-B Le 23-08-2013 à 20:51 sta |
|
Le principe de mesurer sur la totalité du primaire est correct, mais toute mesure faite avec un secondaire sans charge serait fausse.
Et comme tu ne connais pas cette charge (de 2,5 à 8 ohms, c'est vague), force est d'en prendre une arbitrairement.
Je pense qu'avec 4,7 ohms (d'une puissance adaptée, bien sûr), à 1000 Hz, tu devrais avoir une mesure pas trop déconnante.
Un p'tit coup d'oeil sur la charge avec l'oscillo pour voir si la sinus côté secondaire ne ressemble pas à une patatoïde (résistance de charge trop faible), et hop !
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 23-08-2013 à 21:17 sta |
|
Merci les gars.
Alors je mettrai une résistance de 4,7 Ohms sur le secondaire, j'y enverrai 6 V AC et je mesurerai la tension sur l'enroulement primaire à ses extrémités; il me suffira alors de faire le quotient de ces 2 tensions pour connaître le rapport de transformation.
Mais: Sachant que l'impédance plaque à plaque d'un Push de 6AQ5 est de 10.000 Ohms,
même ignorance de ma part: pour calculer le rapport d'impédances, faut-il prendre 10.000
ou 5.000 Ohms?
![[:Hi:]](s12.gif)
|
|
Sujet : Enième émetteur Nouveau | De Jean-B Le 23-08-2013 à 21:37 sta |
|
Damned ![[:ouin:]](s10.gif)
Mais tu me fais ça à l'envers !!!
Quand on mesure sur un transfo, on injecte un signal sur un enroulement, on charge L'AUTRE et on mesure sur la charge.
Donc, si tu veux injecter sur le secondaire, PAS DE CHARGE de 4,7 ohms, une charge de 10k sur la totalité du primaire, et mesure sur ledit primaire pris en totalité.
![[:Hi:]](s12.gif)
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 23-08-2013 à 21:41 sta |
|
Merci et excuse moi! J'espère que je ne serai pas puni!
![[:Hi:]](s12.gif)
|
|
Sujet : Enième émetteur Nouveau | De Y.M. Le 24-08-2013 à 12:27 sta |
|
On peut inverser le problème, tout dépend de ce que l'on cherche !
Si on admet que l'impédance réfléchie au primaire doit être de 10K, il suffit de mesurer la tension apparaissant au(x) secondaire(s) pour une tension primaire connue, on en déduit l'impédance à brancher au secondaire.
Mais ça ne dit pas ce que le PA HF à besoin pour être modulé !
Par contre, on sait qu'en modulation plaque écran, il faut, pour moduler à 100% la moitié de la puissance HF espérée ce qui fixe déjà une chose: si le modulateur peut délivrer 10W, alors on choisira, pour le PA, un tube capable d'en sortir 20.
Ensuite, selon la tension d'alimentation nécessaire à ce tube, on pourra continuer . . .
Yves.
|
|
Sujet : Enième émetteur Nouveau | De sloup2 Le 24-08-2013 à 19:02 cms |
| ![](tr.gif) |
Bonjour, Au juste, comment on insère une URL correcte ? je ny arrive pas ! Sloup2
| ![](tr.gif) |
|
|
Sujet : Enième émetteur Nouveau | De Jean-B Le 24-08-2013 à 19:06 sta |
|
Sloup : "combien de post va t'il faire ? plus de 100 ? enfin bon, on attend la suite !"
Et pendant ces 100 posts ou plus, combien de plantages à Cusset ? suspense, suspense ...![:-D](s2.gif)
|
|
Sujet : Enième émetteur Nouveau | De Jean-B Le 24-08-2013 à 19:17 sta |
|
|
|
Sujet : Enième émetteur Nouveau | De sloup2 Le 24-08-2013 à 19:32 sta |
|
|
|
Sujet : Enième émetteur Nouveau | De sloup2 Le 24-08-2013 à 19:44 sta |
|
Rebonjour,
et, juste pour essayer, un lien externe vers un autre site avec la fameuse expression "marshmall"
(je ne sais pas si c'est fortuit, ou si totolagalène est passé sur ce site là ? )
sloup2
|
|
Sujet : Enième émetteur Nouveau | De sloup2 Le 24-08-2013 à 19:54 sta |
|
chouette , ça marche aussi ...y a du progrès ![:-)](s1.gif)
(Et , totolagalène, il est ou ? au juste ? et si ça se trouve il a fait comme moi, il a viré l'agrandisseur, les cuvettes, les spires, les pinces à négatifs, les lampes inactiniques ...et il a peut être depuis un certain temps mis, en lieu et place, son matos de muscu en s'inspirant de l'autre site )
sloup2
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 24-08-2013 à 20:51 sta |
|
Y-a-t-il un psychiatre sur le forum? ![:-D](s2.gif)
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 24-08-2013 à 21:26 sta |
|

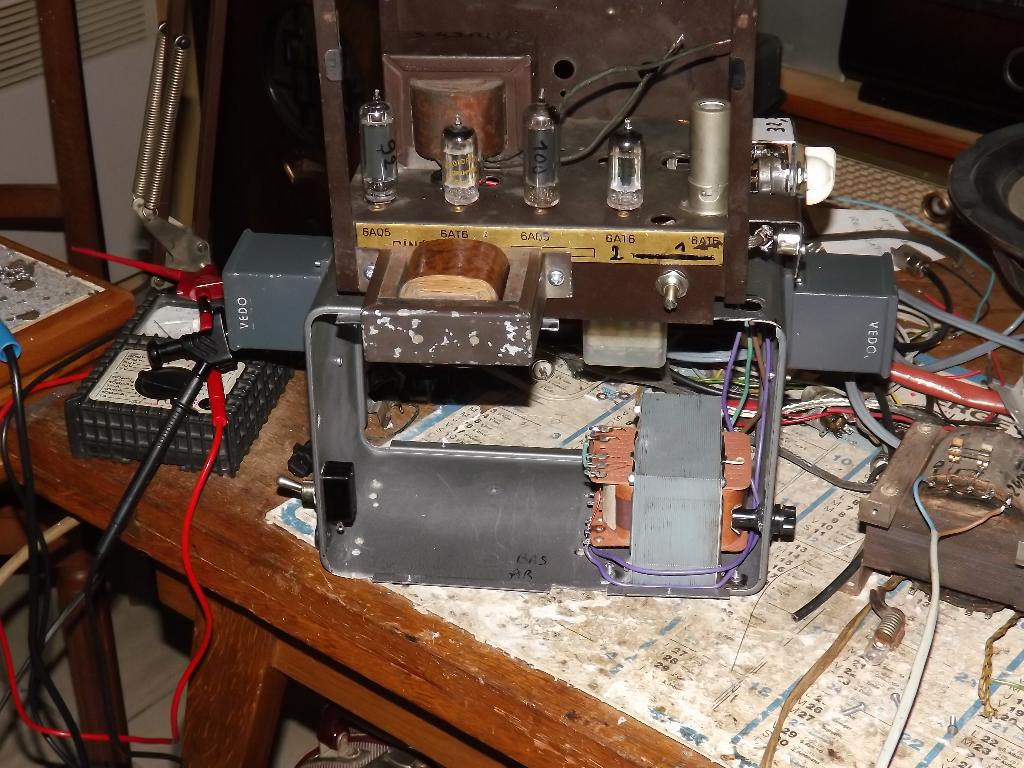

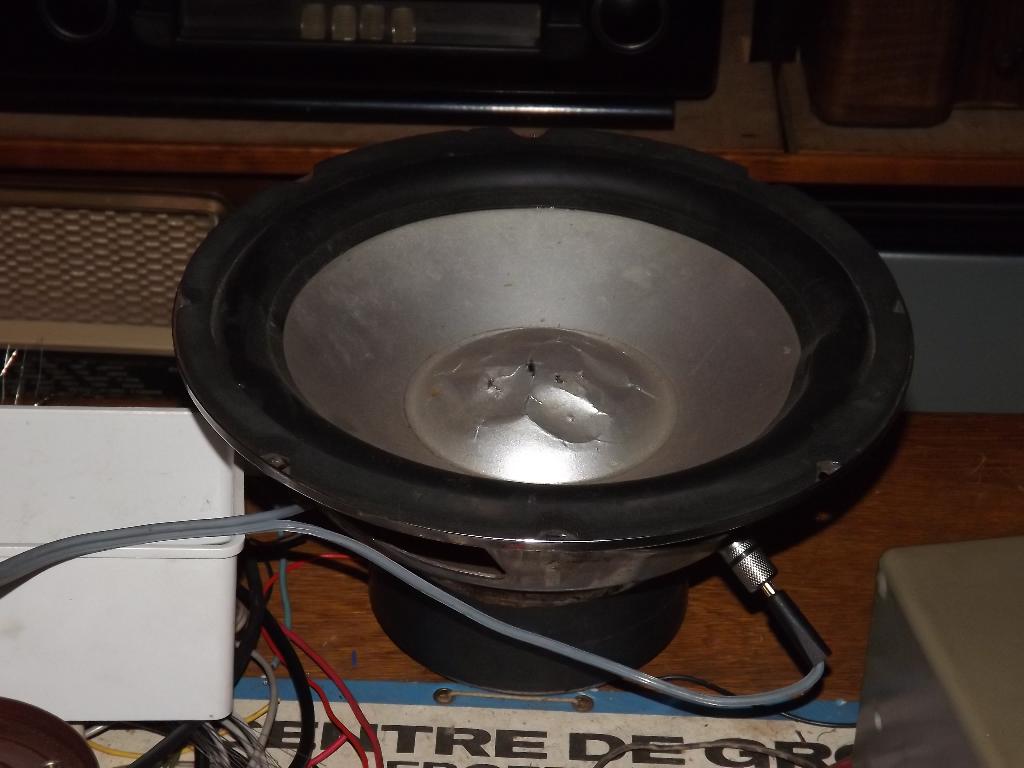

L'ampli pour sono cinéma est remis en état et fonctionne bien avec un gros HP pris au hasard et dont je ne connais pas l'impédance, remplacé tous les condos valeur pour valeur et vérifié les résistances. >>>>
C'est pas l'oscillo mais Louis (Armstrong) en me rappelant que "Nobody knows the trouble I've seen" qui me l'a dit dans l'oreille (un vieux 45 Trs/mn quoi!)
Les tubes ne sont pas au meilleur de leur forme dixit le lampemètre Eurelec (pas fait assez de muscu! )
Je cherche en conséquences et en neuf (ou presque) 2 tubes 6AQ5 et 3 tubes 6AT6, faire offre SVP..
Domani je mesure le rapport de transformation du TR de sortie...
![[:Hi:]](s12.gif)
| |
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 25-08-2013 à 14:53 sta |
|

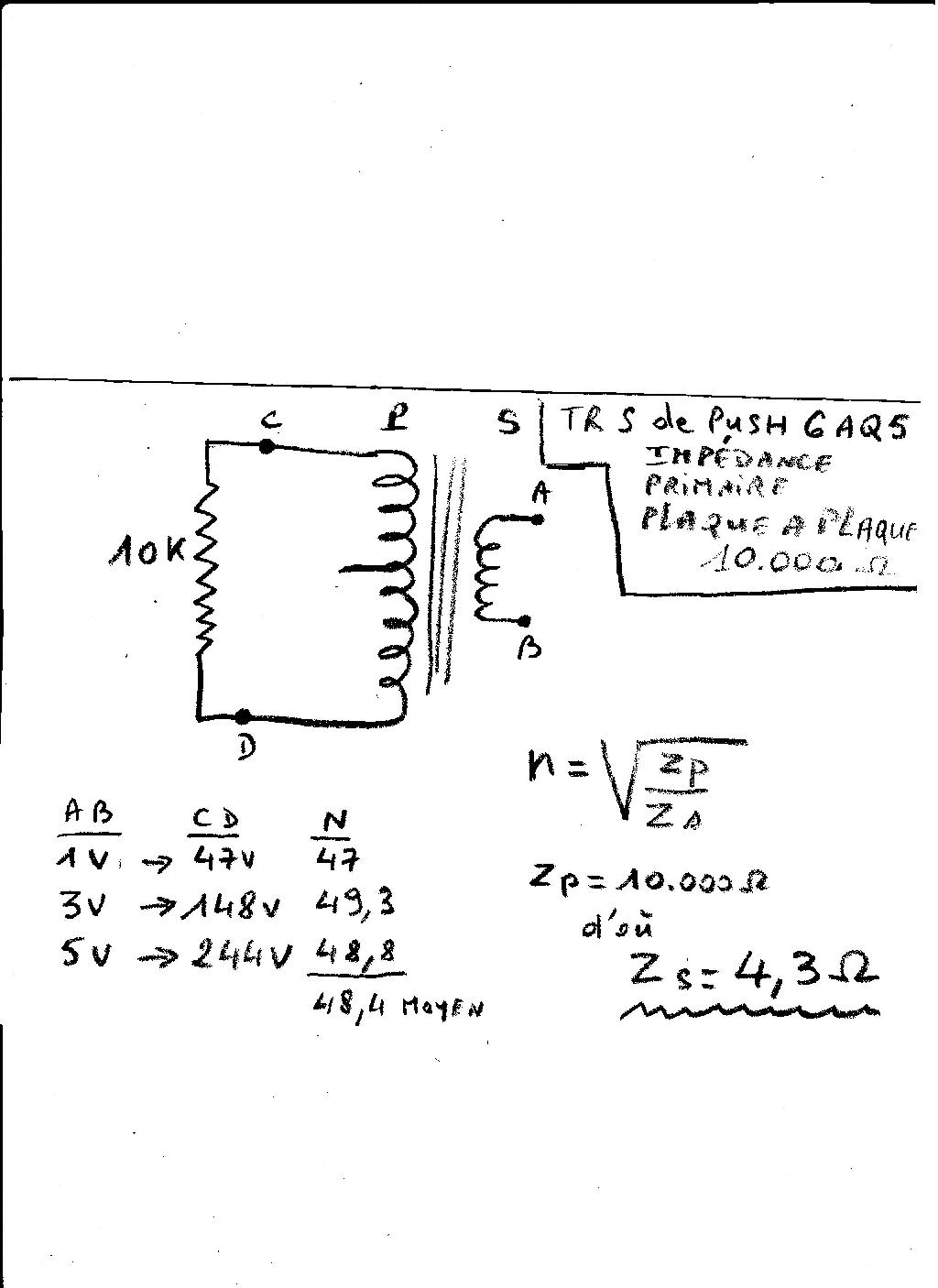

C'est fait; j'ai shunté les extrémités du primaire avec une R de 10 K et mesuré la tension à ses bornes en injectant 3 valeurs de tensions différentes sur le secondaire et >>>>
Il me faut maintenant définir le tube du PA HF et sa HT en fonction du rapport de transformation des TRs dont je dispose, le plus propice sera accôlé à ce secondaire "4,3 Ohms".
Ici encore votre aide serait la bienvenue, sachant qu'il faut viser en HF 20 W input avec une 807 ou une 6L6.
![[:Hi:]](s12.gif)
PS: Je vais relever les rapports de mes transfos et vous les communiquerai.
| |
|
Sujet : Enième émetteur Nouveau | De Jean-B Le 25-08-2013 à 16:41 sta |
|
Toto,
Pour les transfos STANCOR, voici le catalogue 1961-1962 -------------------------------------->
On y voit pas les réfs que tu m'as données (réfs militaires, ou construction spéciales ....?).
Peut-être qu'avec les dimensions, masse et aspect, tu pourras voir le modèle approché...
Il y a aussi une liste transfos/tubes.
Pour le transfo UTC PA132, c'est ICI :
Transfo d'entrée une plaque vers deux grilles, rapport 2:1
A suivre ...
| |
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 25-08-2013 à 16:49 sta |
|
J'ai peut-être trouvé une solution avec ce transfo réf 14124 de La Standard Transformer Corp, Chicago, Illinois, USA >>>>>

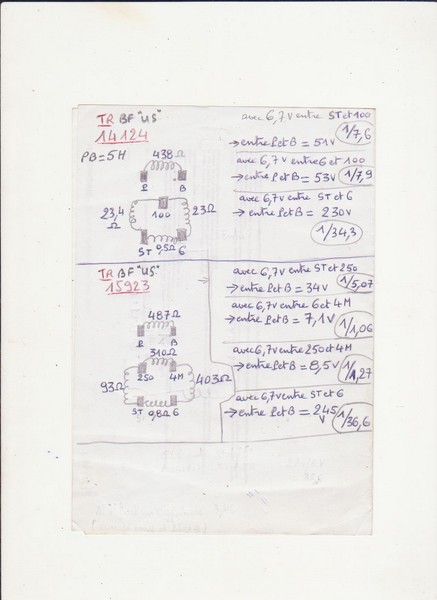

Voir relevé >>>>>>>>>
En utilisant les enroulements ST,6 et P,B on a un rapport de 1/34,3
Partant de 4,3 Ohms il présente 5.059 Ohms au secondaire et une 807 avec 400 V demande une charge de 5.000 Ohms dans sa plaque (Le problème est que cela correspond à 32 W input).
Avec 325V la charge demandée est de 4.062 Ohms (26 W input)
Qu'en pensez vous SVP?
![[:Hi:]](s12.gif)
| |
|
Sujet : Enième émetteur Nouveau | De Jean-B Le 25-08-2013 à 17:11 sta |
|
Le calcul est bon.
Reste la puissance admissible.
Dans le PDF STANCOR, on peut voir que les TS de 30W pèsent environ 1,6 à 1,8 kg (3,7 lbs).
Il faut peser le 14124 ...
![[:Hi:]](s12.gif)
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 25-08-2013 à 17:20 sta |
|
Merci Jeannot.
Le 14124 pèse 800 Grs mais je n'ai que 10 W BF.
Je voudrais regarder aussi ce que "donnerait" une 6L6 au lieu d'une 807 mais je ne trouve pas ses caractéristiques pour utilisation en PA HF, quelqu'un aurait-il cela?
![[:Hi:]](s12.gif)
|
|
Sujet : Enième émetteur Nouveau | De Y.M. Le 25-08-2013 à 20:11 sta |
|
Les mêmes que la 807 mais tension d'anode limitée à 400V, quoique certains l'aient utilisée jusqu'à 700V. Le problème est alors de trouver un support octal qui ne flashe ni ne crame ![:o[]](s13.gif)
Il y aura plus du double crète à crète en fonctionnement . . .
Yves.
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 25-08-2013 à 21:08 sta |
|
YM, j'ai des supports Octal en porcelaine, Je voudrais connaître (comme pour la 807) les valeurs de charge plaque en fonction de la tension appliquée et la puissance input correspondante.
![[:Hi:]](s12.gif)
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 25-08-2013 à 21:10 sta |
|
Excuses, tu as dit " Les mêmes que la 807 ", alors je tire à pile ou face?
![[:Hi:]](s12.gif)
|
|
Sujet : Enième émetteur Nouveau | De Grenouille Le 25-08-2013 à 21:16 sta |
|
Mais les 807 ont la connexion d'anode sur le dessus.
Ca facile bien les choses quand la tension d'anode monte.
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 25-08-2013 à 21:19 sta |
|
"Mais les 807 ont la connexion d'anode sur le dessus."
Je sais que je ne sais pas grand chose mais çà je le savais!
Le savais tu?
Et les autres, le savaient-t-ils? ![:-D](s2.gif)
|
|
Sujet : Enième émetteur Nouveau | De Y.M. Le 26-08-2013 à 00:02 sta |
|
" Mais les 807 ont la connexion d'anode sur le dessus.
Ca facile bien les choses quand la tension d'anode monte."
Et ça facilite le découplage des circuits de grille et d'anode.
Garde les 6L6 pour la BF et les 807 pour la HF !
"Puisque nous savons qu'ils savent ce que nous savons . . ."
Je crois que ça vient d'un Gil Jourdan ?
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 26-08-2013 à 00:10 sta |
|
OK Y.M. On va faire çà ensemble avec cette bonne 807 et un petit 400 V plaque, modulée par le push de 6AQ5.
Il faut maintenant choisir la fréquence de sortie et le pilote, quartz ou VFO avec étage tampon.
![[:Hi:]](s12.gif)
|
|
Sujet : Enième émetteur Nouveau | De Oleman Le 26-08-2013 à 20:13 sta |
|
Et penser à blinder la 807.
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 26-08-2013 à 21:11 sta |
|
Exact

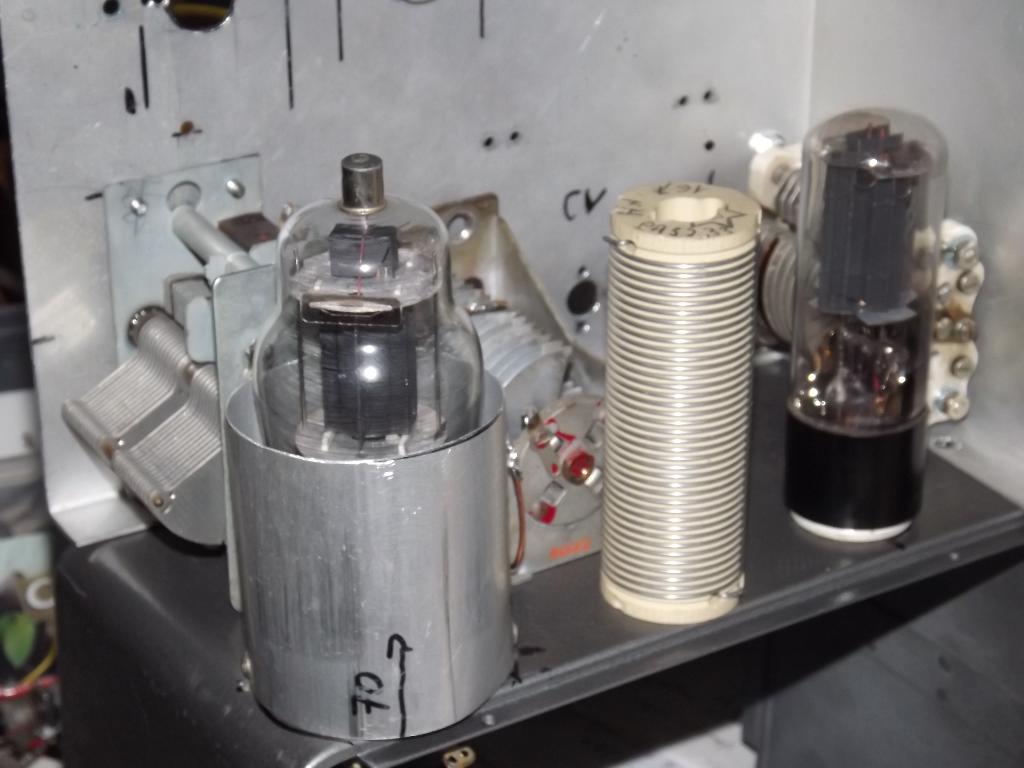

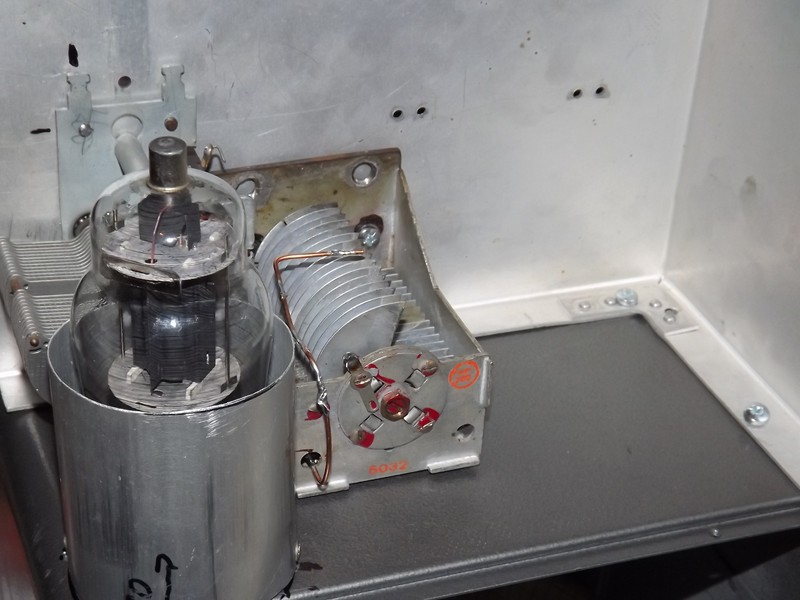

Comme celle-ci, avec un blindage de vieux TR MF de la la famille des 100 KHz >>>
![[:Hi:]](s12.gif)
| |
|
Sujet : Enième émetteur Nouveau | De Oleman Le 26-08-2013 à 21:44 sta |
|
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 27-08-2013 à 19:27 cms |
| | |
|

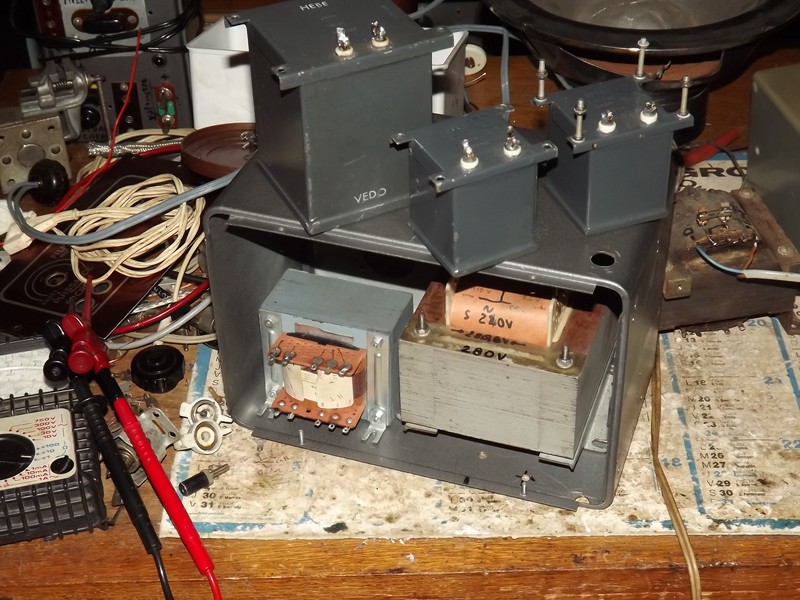

Sujet : Enième émetteur Nouveau | De Jean-B Le 27-08-2013 à 19:43 sta |
|
Salut Toto !
Deux jours pour trouver les transfos ? Tu n'aurais pas perdu un peu de temps du coté de ta Jeep, par hasard ? ---------------------------------------------->![:-D](s2.gif)
![[:Hi:]](s12.gif)
| |
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 27-08-2013 à 19:50 cms |
| |
|
Sujet : Enième émetteur Nouveau | De Oleman Le 27-08-2013 à 23:15 sta |
|
surtout que cette jolie jup... pardon jeep se trouve dans le 51 !
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 28-08-2013 à 22:07 sta |
|

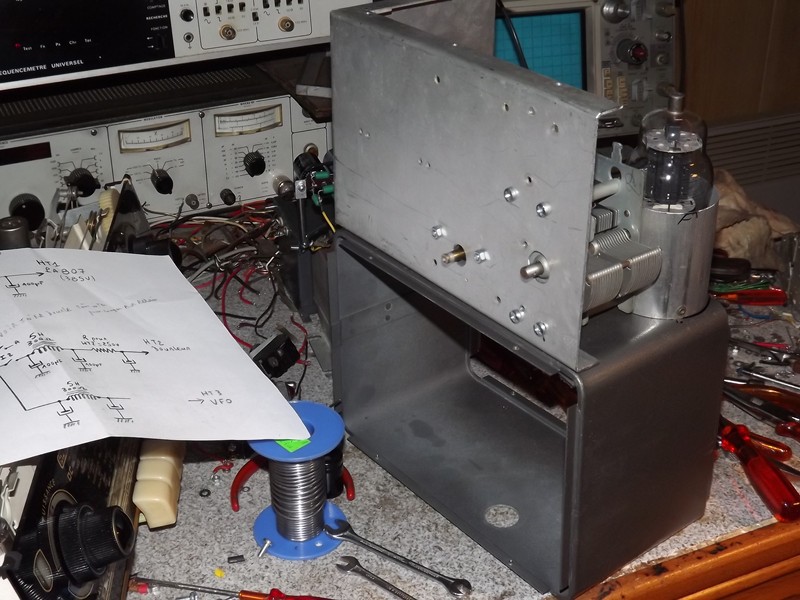

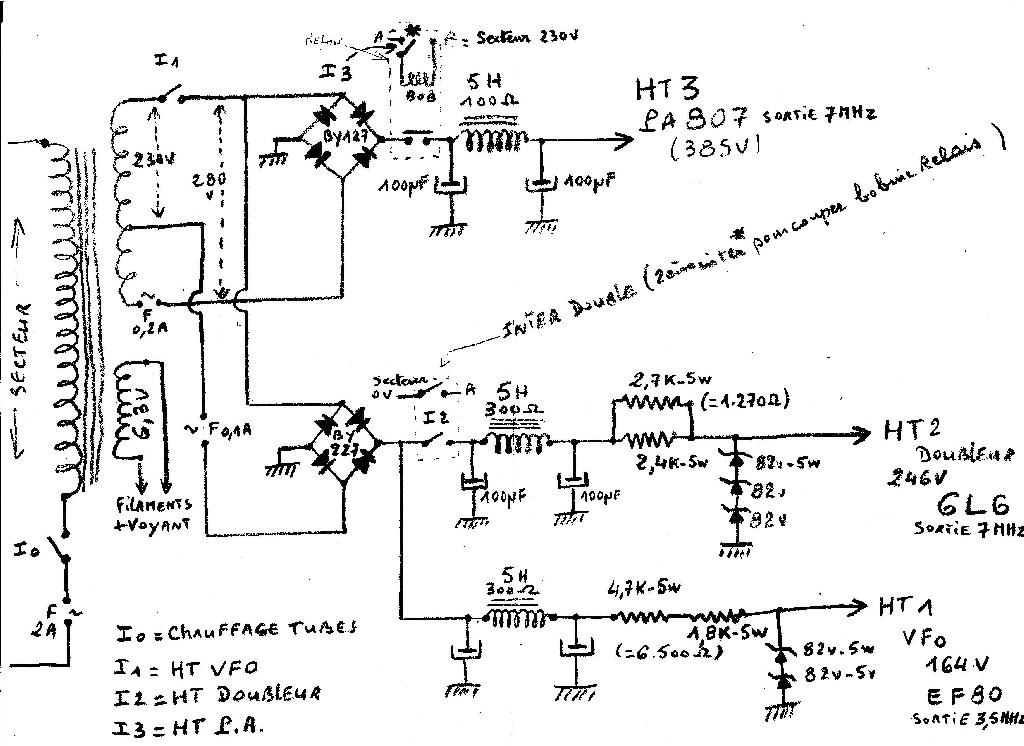

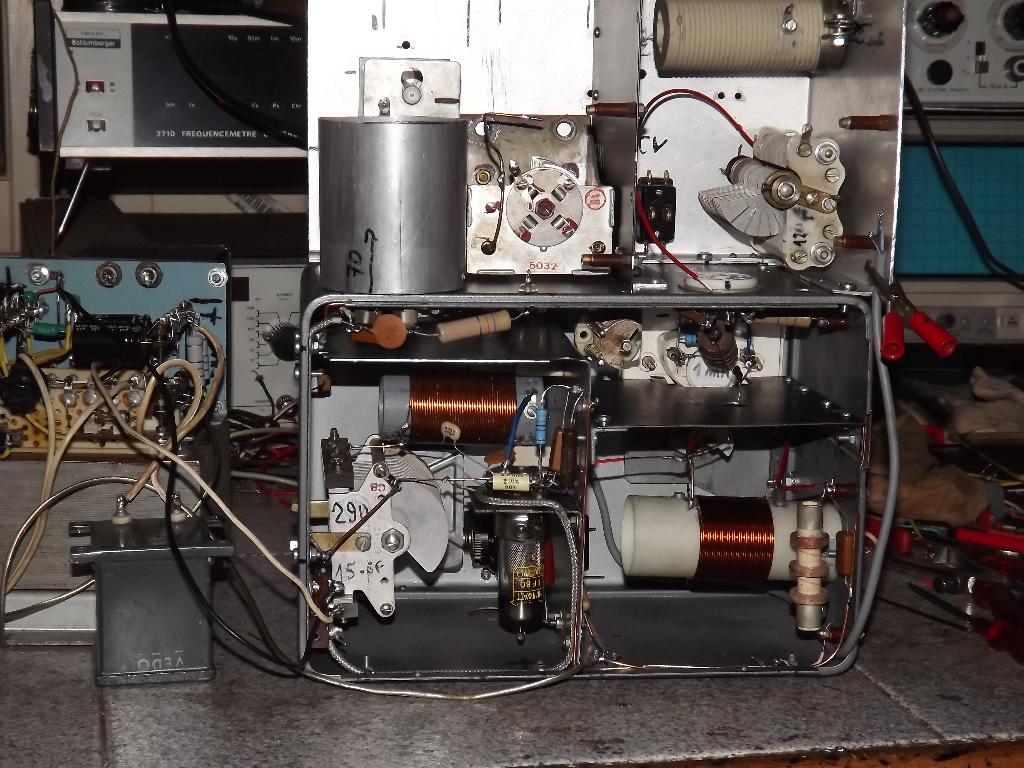

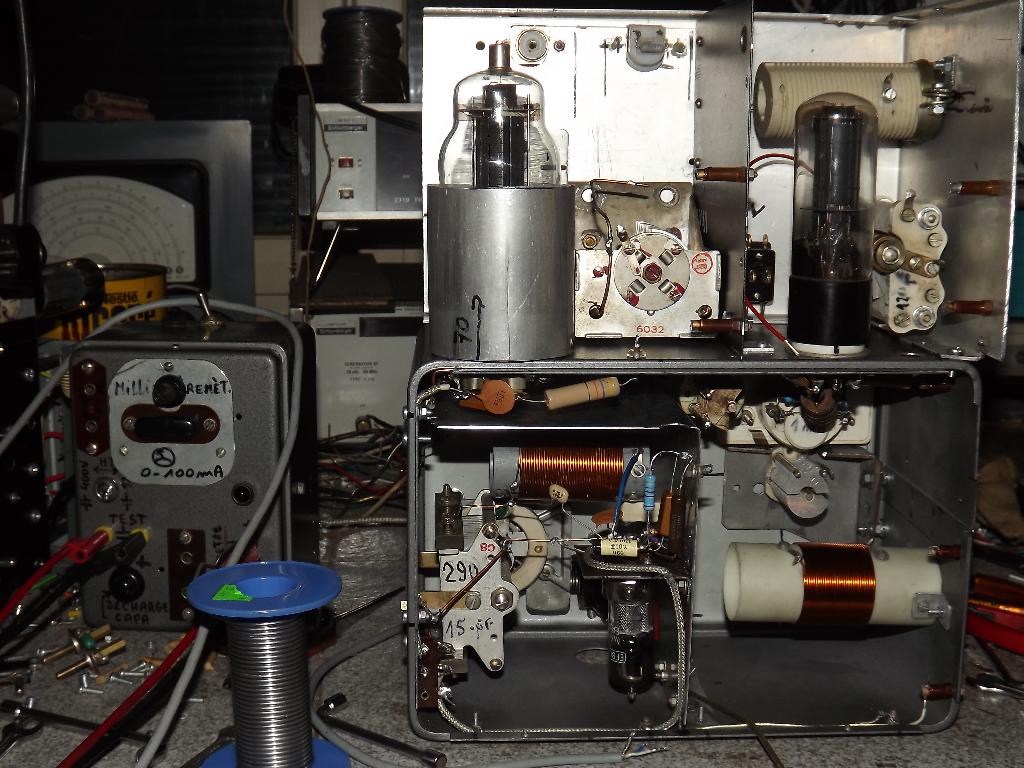

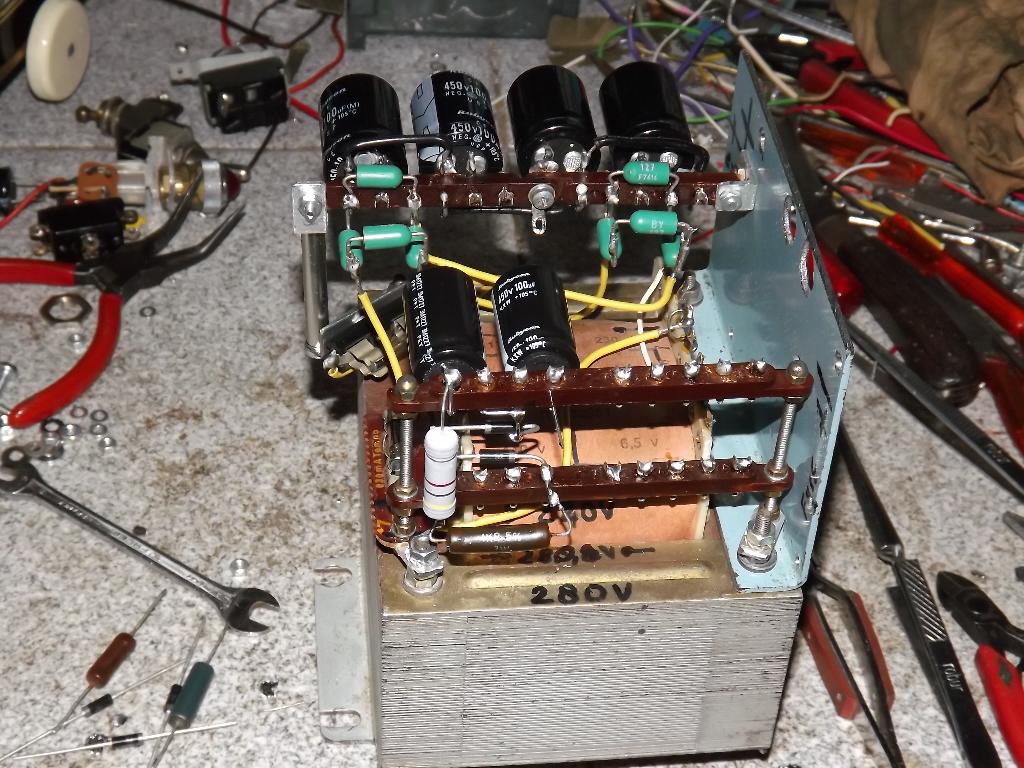

Tiens! Après l'alim, voici le restant de l'émetteur; reste plus qu'à mettre tout çà dans les
boîtes et à agiter jusqu'à ce que çà marche >>>>>>>>>
![[:Hi:]](s12.gif)
PS: J'en ai au moins pour tout l'hiver!
| |
|
Sujet : Enième émetteur Nouveau | De sloup2 Le 28-08-2013 à 22:32 sta |
|
La 807 et la 6L6 sont en effet deux lampes tres semblables (même structure interne, mais la 807 est plus "musclée" et diffère par quelques modif de construction , isolateurs d'anode, sortie par téton au sommet )
la 6L6 normale tient en effet que 400V alors que la 807 en tient 800 ...
il existe un tube intermédiaire, le 7027 , c'est un tube a culot octal comme la 6L6 , mais tenant 500 à 600V tres utilisé sur les amplis de gratte (support stéatite indispensable ! un support ordinaire ne résiste pas longtemps et crame !)
on doit pouvoir utiliser des 7027 en HF au PA si on ne trouve pas de support de 807 (mais en ne dépassant pas les 500 ...600V )
sloup2
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 28-08-2013 à 22:42 sta |
|
T'inquequette pas Sloup, j'ai retrouvé un beau support de 807 (en porcelaine).

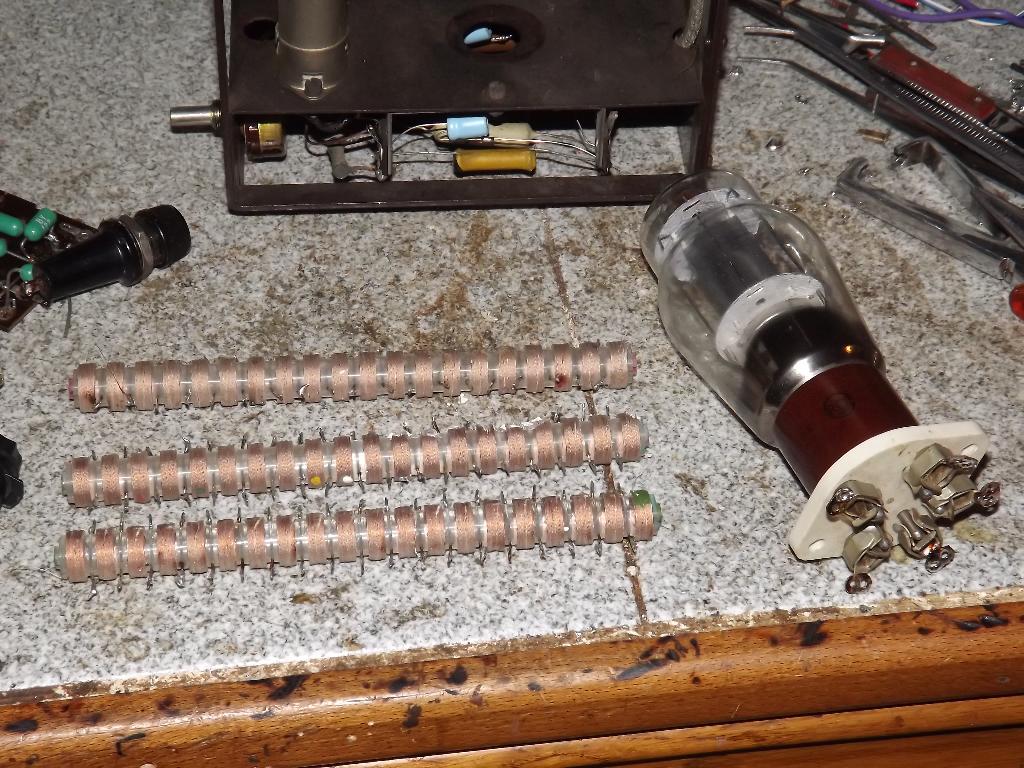

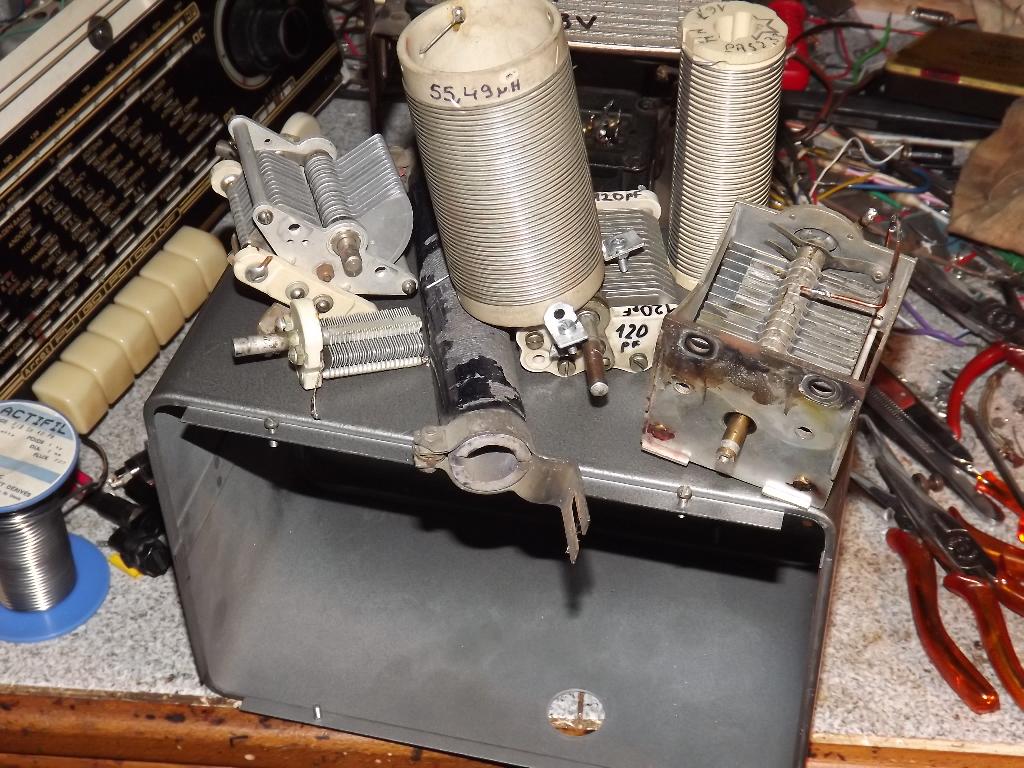

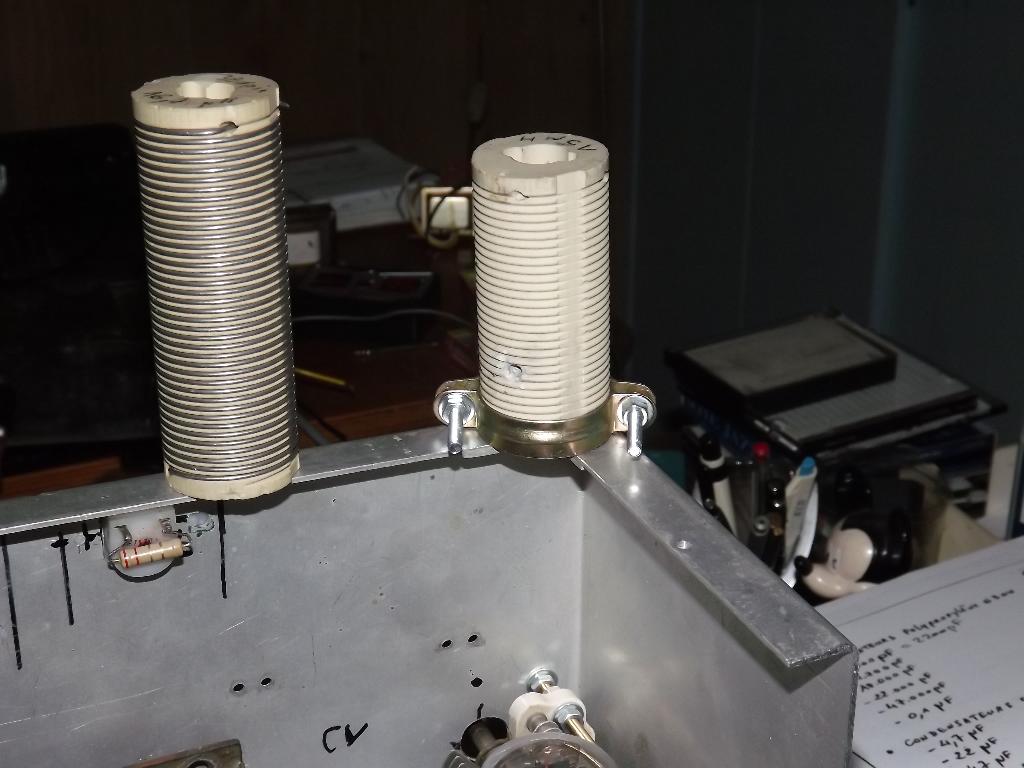

Le problème ( que j'espère le dernier) est que je n'ai plus de selfs de choc; j'espère les réaliser dans ces trucs là (Crilemans m'en a donnés environ 3 mètres linéaires). >>>
![[:Hi:]](s12.gif)
| |
|
Sujet : Enième émetteur Nouveau | De jean-luc beulaygue Le 28-08-2013 à 22:54 sta |
|
bonsoir
utiliser des 7027 pour faire un émetteur ....ASSASIN, on en a pendu pour moi que ça.
|
|
Sujet : Enième émetteur Nouveau | De Y.M. Le 28-08-2013 à 23:31 sta |
|
Tes "trucs là" sont des lignes à retard ![[:ouin:]](s10.gif)
|
|
Sujet : Enième émetteur Nouveau | De sloup2 Le 29-08-2013 à 12:42 sta |
|
Ben quoi, qu'est ce qu'elles ont les 7027 ?
Apres tout, c'est une tétrode de puissance a faisceaux dirigés tres voisines de toutes les autre de cette grande famille :4Y25, 6L6, 807, 5933, 7027, 7591, P17, VT100, KT66, KT88
sloup2
|
|
Sujet : Enième émetteur Nouveau | De Pierre Roque Le 31-08-2013 à 18:51 sta |
|
Bonjour , Totolagaléne
Recherche-tu toujours les tubes , 6AQ5 et 6AT6 j'en possede des neufs
Amicalement
Pierre
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 31-08-2013 à 19:04 sta |
|
Bonjour La Colo!
Oui Pierre çà m'intéresse toujours bougrement...
Quand tu voudras, où tu voudras et comme tu voudras... ![:o)](s0.gif)
![[:Hi:]](s12.gif)
|
|
Sujet : Enième émetteur Nouveau | De Pierre Roque Le 31-08-2013 à 20:23 sta |
|
Re
Ce sera pour Lundi matin par la poste
Amicalement
Pierre
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 31-08-2013 à 21:17 sta |
|
Pierre, t'es trop sympa avec moi; si tu n'en fais pas une question d'argent c'est que tu n'attends pas après cela et j'en suis ravi pour toi mais çà me gène quand même.
J'aimerais tant te faire plaisir également mais comment (non,non, les PD vont encore raconter des saloperies!) Le Brevet colonial, je l'ai obtenu, contre mon gré mais je l'ai et j'en suis fier).
Alors si tu as toujours mon adresse, je te rappelle que c'est pour un ampli avec Push dont tous les tubes sont pompés à plus de 50%.
Il y a 2 6AQ5 en Push, une 6AT6 en préampli micro et 2 autres 6AT6 en déphaseuse et autre.
Il faudrait quand même qu'on trouve un truc qui te fasse plaisir; aide moi...
![[:Hi:]](s12.gif)
|
|
Sujet : Enième émetteur Nouveau | De Grenouille Le 31-08-2013 à 21:30 sta |
|
Tu tends la perche Toto! ![:-D](s2.gif)
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 31-08-2013 à 21:36 sta |
|
Bien sûr que je suis sincère (souvent = direct) et il paraît que c'est un de mes plus graves défauts. C'est pas facile car quand j'étais jeune c'était une qualité; les temps changent et il faut s'adapter au milieu, c'est la condition de survie.
Aujourd'hui l'hypocrisie est l'appartence sont reines mais j'ai vraiment du mal à admettre.
![[:Hi:]](s12.gif)
|
|
Sujet : Enième émetteur Nouveau | De Pierre Roque Le 31-08-2013 à 22:19 sta |
|
T'inquiéte pas Toto pour les modalités,je ne roule pas sur l'or,mais comme j'en ai d'avances et si cela peux faire plaisir à un bon copain,ce sera avec plaisir,autant que ça serve.
Comme tu dis,les temps changent et moi aussi j'ai quelques fois du mal à l'admettre,mais faut faire avec ?.
Je ne cherche sutout pas a faire du fric avec mon stock de piéce radio,je ne l'emporterais pas avec moi et a 81 balais je n'èspère plus grand chose,je me fais plaisir avec ce que j'ai pour le moment présent.
Amicalement
Pierre
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 31-08-2013 à 22:30 sta |
|
Alors comme je ne sais pas comment te faire plaisir autrement, tu boiras un bon coup
à notre santé sur le pot que je te paierai vraiment de bon coeur.
Avec des tubes neufs çà va moduler des 4 fers!
Merci infiniment Pierre; tu m'as déjà fait des beaux cadeaux avec d'autres tubes très rares comme B2043, B2052T,AK1; non je n'ai pas oublié...
![[:Hi:]](s12.gif)
|
|
Sujet : Enième émetteur Nouveau | De Pierre Roque Le 01-09-2013 à 09:30 sta |
|
Merci , Toto
Excuse-moi,mais je ne consomme que de l'eau pure sans ajout.
A ta santé ![:-D](s2.gif) ![:-D](s2.gif) ![:o)](s0.gif)
|
|
Sujet : Enième émetteur Nouveau | De Oleman Le 01-09-2013 à 18:06 cms |
| ![](tr.gif) |
Excuse-moi,mais je ne consomme que de l'eau pure sans ajout.
Voilà qui est fort sage.
Prends de la graine, Toto !
| ![](tr.gif) |
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 01-09-2013 à 21:04 sta |
|
Bonsoir Pierre!
D'accord, tu verseras ce que tu veux, mais dans l'eau j'ajouterai quand même un inhibiteur
de corrosion... L'important est de faire "Tchin Tchin"; tout est dans la tête!
![:-)](s1.gif) ![[:Hi:]](s12.gif)
|
|
Sujet : Enième émetteur Nouveau | De Pierre Roque Le 02-09-2013 à 10:41 sta |
|
Bonjour Toto
Ton colis est en route depuis ce matin à 9H58.
En réalité j'ai mis 2 tubes 6005 vérifiés au lampemètre Mètrix 310CTR à 32 mA , équivalent du 6AQ5W , tube prof....longue durée et 3 tubes 6AT6=5 tubes neuf.
Amicalement
Pierre
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 02-09-2013 à 18:41 sta |
|
Bonjour Pierre! (Ouais, ouais! Aux autres aussi sinon je vais encore me faire engueuler.
Bien Pierre, je fais le guet mercredi matin et t'informerai.
Ne connaissant pas ton lampemètre, 32 mA çà veut dire quoi SVP par rapport à une 6AQ5
neuve?
![[:Hi:]](s12.gif)
|
|
Sujet : Enième émetteur Nouveau | De Pierre Roque Le 02-09-2013 à 19:33 sta |
|
Re
Metrix la donne pour 29 mA Anode avec 180 v écran et 180 v anode et elles font 32 mA toutes les deux.
J'ai joint dans le colis la Doc de Radiotechnique pour la 6005 ( série"Sécurité-Qualité" )
C'est exactement la meme que la 6AQ5 , mais en pro...
Amicalement
Pierre
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 02-09-2013 à 19:38 sta |
|
Ben vrai alors! C'est mieux que du neuf ![8-()](s9.gif)
![[:Hi:]](s12.gif)
|
|
Sujet : Enième émetteur Nouveau | De Pierre Roque Le 05-09-2013 à 11:40 sta |
|
Bonjour,Totolagaléne
As-tu reçu les tubes comme prévu ?
Bonne journée
Amicalement
Pierre
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 05-09-2013 à 12:32 sta |
|
Bonjour.
Oui Pierre, je t'ai envoyé un mail hier.
![[:Hi:]](s12.gif)
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 06-09-2013 à 22:17 sta |
|
Salut les potes!
Cà devient triste ici...
Tiens, j'ai une bonne nouvelle: la greffe d'oreilles (les 2 d'un coup) a réussi (pas de rejet
pour l'instant mais à surveiller )
J'ai beaucoup de mal à caser tout dans ces 2 coffrets de chez Béric mais je crois que je vais y arriver; même ce relais MTI, destiné à couper les 400 V DC du PA semble avoir trouvé sa place.
Je continuerai à vous tenir informés de l'avancement de ces travaux très laborieux, si le
Webmaster n'y voît pas d'inconvénients!
![[:Hi:]](s12.gif)
| |
|
Sujet : Enième émetteur Nouveau | De Grenouille Le 06-09-2013 à 22:21 sta |
|
En cherchant bien, pour le coffret, on doit sûrement trouver encore plus petit...![:-D](s2.gif)
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 06-09-2013 à 22:32 sta |
|
Pas besoin de chercher beaucoup; j'ai les mêmes en plus petit >>>
Détectrice à réaction expérimentale...![[:ouin:]](s10.gif)
J'aime bien faire avec ce que j'ai, l'autosatisfaction c'est le secret du bonheur (sauf pour ce à quoi tu penses, espèce de grand dégueulasse )
![[:Hi:]](s12.gif)
| |
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 07-09-2013 à 00:04 sta |
|
J'ai aussi profondément remanié le modulateur, pas le schéma mais l'emplacement de beaucoup de ses gros composants.
Voici un vague aperçu de la configuration globale de l'ensemble >>>
Que ceux que cela intéresse imaginent la suite... et le poids!
Quel boulot! Mais que du bonheur ![:o)](s0.gif)
![[:Hi:]](s12.gif)
| |
|
Sujet : Enième émetteur Nouveau | De sloup2 Le 07-09-2013 à 00:25 sta |
|
Bonjour,
a quoi sert la douille B22 derrière ce modulateur en chantier et a coté du cadran du poste à clavier ?
Sloup2
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 07-09-2013 à 12:39 sta |
|
Non Sloup! Tu ne l'auras pas celle-là parceque ce n'est pas une douille B22 mais
l'embase du blindage du tube 6AT6 préampli micro >>>>
![[:Hi:]](s12.gif)
| |
|
Sujet : Enième émetteur Nouveau | De Grenouille Le 07-09-2013 à 12:44 sta |
|
Toto, tu devrais faire tes châssis en fer forgé, et les assembler à l'arc.
Ce serait nettement plus solide....![:-p](s6.gif)
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 07-09-2013 à 12:46 sta |
|
J'y ai pensé mais je suis en panne de baguettes de 3,2 mm ![:-D](s2.gif)
|
|
Sujet : Enième émetteur Nouveau | De sloup2 Le 07-09-2013 à 13:15 sta |
|
Euh ...Et si , plutot que les assembler au MMA (a la baguette, quoi ...) vous faisiez ça au MIG ? (a ce propos, j'ai une vieille torche de MIG , et les tubes contact idoine )
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 07-09-2013 à 23:15 sta |
|
Basta pour aujourd'hui, j'en ai plein les pattes!
Patte pout le potar, patte pour la prise micro, patte pour çi et patte pour çà et patata!
Plus la fixation du relais,je vous l'avais dit qu'on lui trouverait une p't'ite place.
Bonne nuit et à la prochaine...
![[:Hi:]](s12.gif)
| |
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 10-09-2013 à 19:41 sta |
|
Tout l'après-midi à chercher une solution et fixer les ponts de diodes avec les
condos de filtrage sur une barrette, laquelle sera pendue au-dessus du transfo >>>
![[:Hi:]](s12.gif)
| |
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 15-09-2013 à 21:33 sta |
|
Les problèmes d'alims étant résolus, on attaque l'émetteur en commençant par la fin: Le PA avec son circuit en PI permettant (paraît-il) d'accorder n'importe quelle antenne >
Et le panneau avant >>>>>
Ouais, je sais: il manque les boutons, attendez un peu, non?
![[:Hi:]](s12.gif)
| |
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 17-09-2013 à 19:22 sta |
|
Un piot renseignement SVP.
J'ai cette self de 38 spires (provenance F1FTP) et le "Couteau suisse" dit qu'il m'en faut 21; y a t'il un inconvénient à faire un piquage sur la 21ème spire et laisser les autres
"en l'air"? (C'est pour 7 MHz).
![[:Hi:]](s12.gif)
| |
|
Sujet : Enième émetteur Nouveau | De F6CER Le 17-09-2013 à 19:42 sta |
|
Bonsoir Toto
non , débobine les tours en trop : de toute façon les spires du bas sont trop près du chassis pour être honnètes ! ![:-p](s6.gif)
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 17-09-2013 à 19:57 sta |
|
Bonsoir Georges.
Elle ne sera pas fixée là.
Je ne peux pas débobiner des spires car il n'y a pas d'autres trous pour arrêter la
dernière spire; c'est un mandrin en espèce de stéatite quasi imperçable.
D'où ma question que je réitère: Peut-on faire un piquage et laisser les spires en
trop telles quelles?
![[:Hi:]](s12.gif)
PS: J'ai passé presque tout l'après midi à tronçonner mais surtout à faire un trou
de 3 mm dans un autre mandrin identique et je n'ai pas envie de recommencer. >>
| |
|
Sujet : Enième émetteur Nouveau | De Jean-B Le 17-09-2013 à 20:50 sta |
|
Salut Toto
Le mieux serait tout de même de virer les spires en trop.
Ne peux-tu pas stopper la self au nombre de spires souhaité avec un collier rilsan suffisamment large, solide, et fermement serré (sauf si la chaleur environnante est excessive, bien sûr) ?
![[:Hi:]](s12.gif)
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 17-09-2013 à 20:58 sta |
|
Salut Jean
On va réléchir... Bien envie de laisser ce mandrin de côté et d'utiliser du tube PVC Dia. 40.
![[:Hi:]](s12.gif)
|
|
Sujet : Enième émetteur Nouveau | De F6CER Le 17-09-2013 à 21:43 sta |
|
Bon je sais que ça n'est plus de nos ages mais si tu as un dentiste préféré, demande lui de faire un petit trou au bon endroit avec une fraise boule diamentée et sa turbine , il en a pour trente secondes pour percer la céramique ![:o[]](s13.gif)
|
|
Sujet : Enième émetteur Nouveau | De Grenouille Le 17-09-2013 à 21:52 sta |
|
Toto, faut moderniser ton commerce.
Nous sommes au siècle de la résine époxy!
Tout à fait complètement artisanal, siouplait, avec diamètre et longueur sur mesure... ![:-p](s6.gif)
| |
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 17-09-2013 à 22:01 sta |
|
Ben flûte alors! J'y avion pas pensé; j'ai cette machine d'un vieux copain prothèsiste
(20.000 Trs/mn avec pédale du rhéostat à fond) et 2 Kgs de petites fraises de toutes
sortes y compris des sphériques >>>>>>>
![[:Hi:]](s12.gif)
PS: Je me suis emmerdé à bouffer 4 forêts béton pendant 2 heures!!!]![:-[](s8.gif)
| |
|
Sujet : Enième émetteur Nouveau | De Grenouille Le 17-09-2013 à 22:11 sta |
|

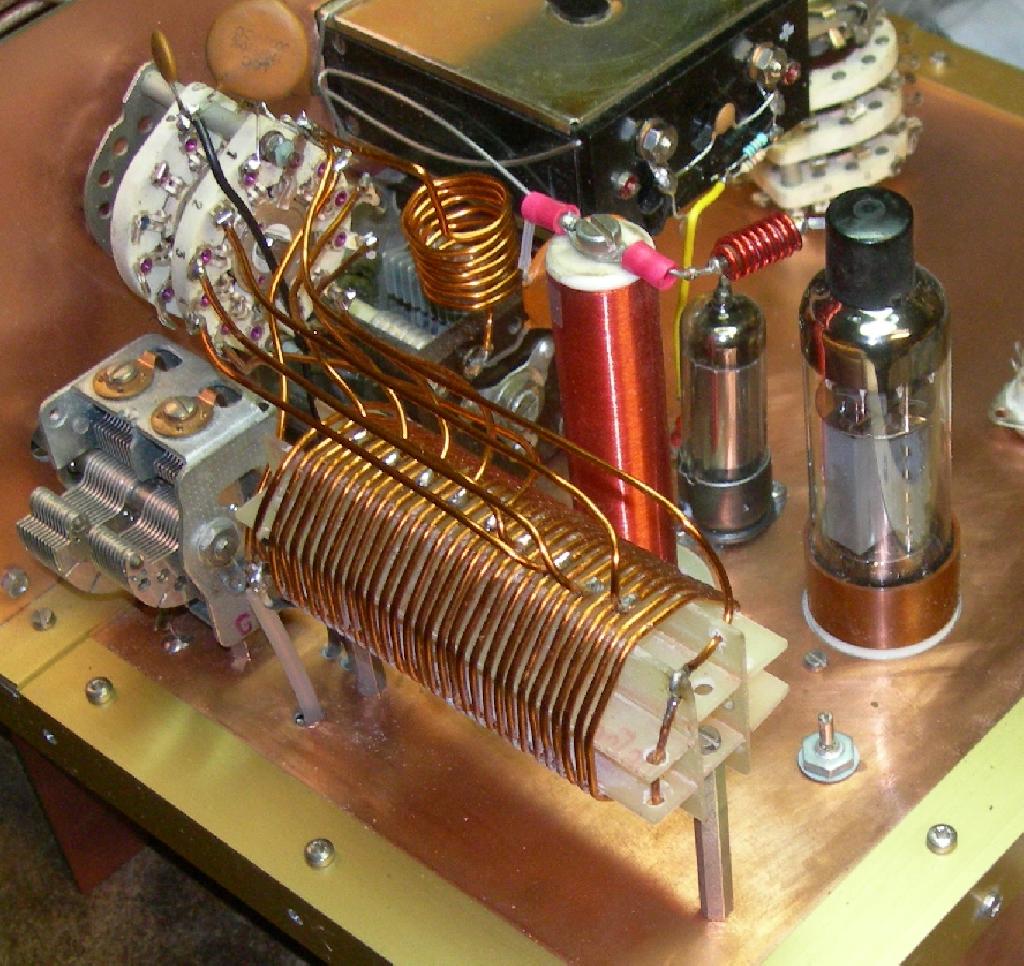

Toto, sur les émetteurs destinés à couvrir plusieurs bandes, on court-circuite tout simplement les spires inutiles sur la self avec un commutateur à galettes.
Seule la bande la plus basse utilise la totalité de la self.
Jette un oeil dans tes bouquins, et tu pourras le constater.
Moralité, tu n'aurais qu'à shunter tout simplement la partie de la self qui est en trop, en t'arrangeant pour que l'opération soit réversible, au cas ou... ![;-)](s5.gif)
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 17-09-2013 à 22:29 sta |
|

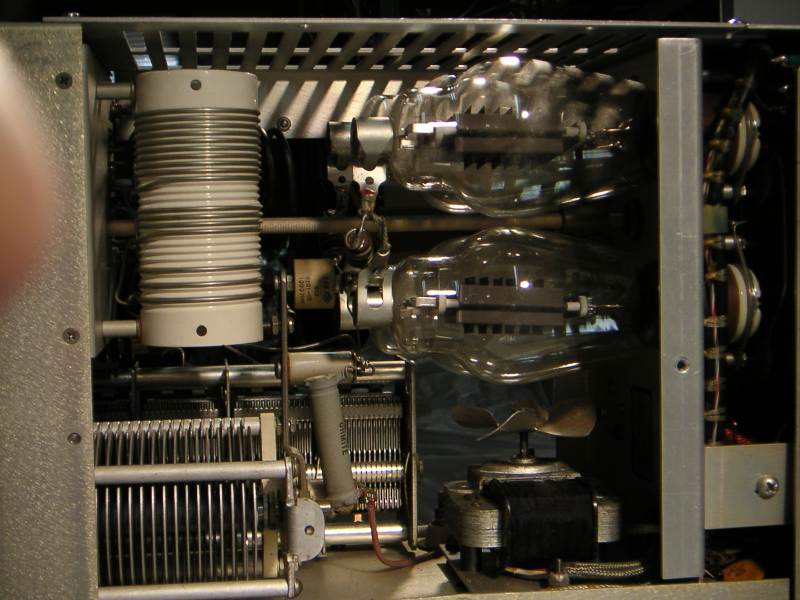

Court-circuiter les spires inutiles, c'est ce que je pensais jusqu'à la construction d'un
précédent émetteur où l'on voyait ,sur une photo, plusieurs spires d'une self court-circuitées par un cordon de soudure... J'ai failli me faire lyncher!
Oui j'ai vu il y a longtemps, dans mes bouquins, le système multi-bandes avec commutation
sur la self, c'est pas la même chose d'étaler de la soudure entre les spires inutiles?
![[:Hi:]](s12.gif)
|
|
Sujet : Enième émetteur Nouveau | De Grenouille Le 17-09-2013 à 22:34 sta |
|
"c'est pas la même chose d'étaler de la soudure entre les spires inutiles?"
Ben disons qu'on peut essayer de faire ça proprement avec un bon vieux bout de fil qui serait placé en dessous, ou derrière, enfin dans un endroit ou il resterait discret.
Et pour le lynchage, pas vu, pas pris...![:-)](s1.gif)
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 17-09-2013 à 22:39 sta |
|
Bon, ben merci Grenouille; çà facilite bien les choses...
![[:Hi:]](s12.gif)
|
|
Sujet : Enième émetteur Nouveau | De F6CER Le 18-09-2013 à 00:49 sta |
|
Bien sur on peut court-circuiter mais le rendement s'en ressent si les enroulements sont trop jointifs si l'on peut s'en passer ça n'est pas plus mal .
c'est pareil pour la proximité de la masse : minimum un demi-diamètre
| |
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 19-09-2013 à 15:42 sta |
|
S'il y en a qui ne savent pas quoi faire, ils peuvent toujours regarder çà >>>>
![;-)](s5.gif)
![[:Hi:]](s12.gif)
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 19-09-2013 à 15:42 sta |
|
| |
|
Sujet : Enième émetteur Nouveau | De Y.M. Le 19-09-2013 à 16:16 sta |
|
Ca va péter colonel !
La section 50V du transfo est mise en court circuit par une diode du pont du bas associée à une du pont du haut !

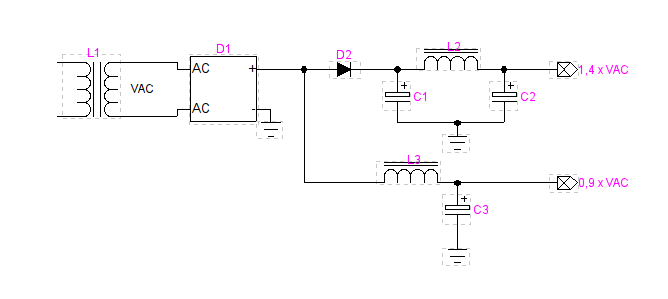

Essaye ça: un seul pont mais deux (ou plus) filtrages, l'un est capa en tête et fourni 1,4 fois la tension du transfo, l'autre est self en tête et fournit 0,9 fois la tension du transfo.
La diode "isole" les deux cellules de filtrage enrte elles.
A toi de jouer . . .
Yves.
| |
|
Sujet : Enième émetteur Nouveau | De f6cer Le 19-09-2013 à 17:09 sta |
|
Effectivement on est passé près de l'explosion explosive !
pour rester plus Zen, seul le VFO a besoin d'une tension régulée et filtrée ; la 6L6 doubleuse peut parfaitement fonctionner avec la même tension que la 807 donc tu peux simplifier le schéma , pour le VFO une chute de tension avec deux résistances série permet de placer judicieusement un chimique entre les deux , le filtrage sera très bon et .... deux selfs en moins
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 19-09-2013 à 17:12 sta |
|
> "Ca va péter colonel !
La section 50V du transfo est mise en court circuit par une diode du pont du bas associée à une du pont du haut !" <
AIE! Je ne suis pas assez calé pour comprendre le pourquoi mais je veux bien te croire sur parole, alors tout est à refaire.
Il me faut maintenir trois cellules de filtrage car mes selfs de filtrage 5H 300 Ohms ne peuvent encaisser que 50 mA.
Pourrais tu SVP me refaire ton crobard dans ce sens?
![[:Hi:]](s12.gif)
|
|
Sujet : Enième émetteur Nouveau | De Y.M. Le 19-09-2013 à 18:10 sta |
|
<< AIE! Je ne suis pas assez calé pour comprendre le pourquoi mais je veux bien te croire sur parole, alors tout est à refaire.
>>
C'est facile !
Prenons le moment ou le pied de l'enroulement 280 est négatif (ça arrive 50 fois par seconde).
On part de là et on aboutit sur une anode du pont "du haut" dont la cathode est "à la masse", donc elle conduit.
La même chose se produit au même moment pour le pied de l'enroulement 230 qu'une diode du pont du bas met aussi à la masse.
Donc, court circuit entre le pied du 280 et celui du 230 à travers les diodes.
Heureusement, tu as mis de fusibles ! ! !

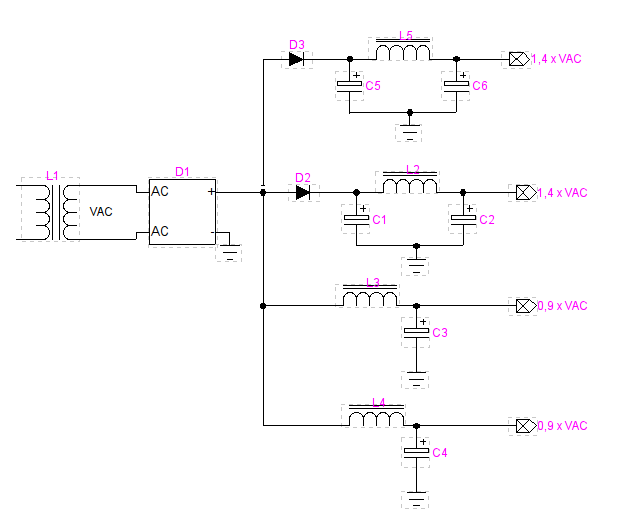

Tu peux ajouter autant de cellule que tu veux, celles avec capa en tête peuvent soit être "isolées " les unes des autres par des diodes, soit partager la même capa de tête.
Voilou !
| |
|
Sujet : Enième émetteur Nouveau | De Y.M. Le 19-09-2013 à 18:11 sta |
|
Mais la suggestion de F6CER est plus simple !
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 19-09-2013 à 21:12 sta |
|
Merci beaucoup les gars!
Je vais essayer de faire mon choix entre ces 2 solutions.
Avec l'explication, j'ai compris le court-jus que j'allais provoqué.
![[:Hi:]](s12.gif)
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 19-09-2013 à 21:14 sta |
|
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 19-09-2013 à 21:48 sta |
|
Je ne peux pas supprimer les 2 selfs de filtrage 5H 300 Ohms: Elles servent aussi de
poignées de manutention (Les 2 "cubes" gris) >>>>
En conséquences je choisis la solution la moins simple, à savoir le dernier schéma de Y.M.
avec 3 cellules de filtrage.
A YM: Je suppose que, comme D3 et D2, il faut une D4 également sur la 3ème cellule de
de filtrage ( pas besoin de la 4ème cellule) et qu'il ne s'agit que d'un petit oubli?
![[:Hi:]](s12.gif)
| |
|
Sujet : Enième émetteur Nouveau | De Y.M. Le 19-09-2013 à 22:01 sta |
|
Non, non.
Les cellules de filtrage "self en tête" n'ont pas besoin de diodes. Sur les "capa" en tête en sont indispensables.
Mets en si ça te rassure mais elles sont inutiles.
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 19-09-2013 à 22:12 sta |
|
Parfait! Et merci encore; voila des infos aussi précieuses que précises .
J'avais presque terminé de faire la connerie mais finalement le rattrappage ne sera pas difficile; j'aurai même moins de diodes de redressement et de chimiques.
Je n'ai plus qu'à refaire le calcul des R pour les Zener, pourquoi ne pas conserver la régulation tant pour la 6L6 doubleuse que pour la EF80 VFO.
![[:Hi:]](s12.gif)
| |
|
Sujet : Enième émetteur Nouveau | De sloup2 Le 19-09-2013 à 23:31 sta |
|
Bonjour,
les vis de fixation des selfs vont reprendre le poids de tout l'ensemble lors du déplacement de l'appareil , et vont travailler au cisaillement , chose pour lesquelles elles ne sont pas du tout prévues.
sloup
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 20-09-2013 à 12:57 sta |
|
Pas d'accord! J'ai préalablement fait les calculs.
Au cisaillement, une vis présente une résistance d'environ 70 % de celle à la traction.
Une vis de 3 mm en acier 60 Kgs/mm² (sans tenir compte de son diamètre à fond de filet) a une résistance à la traction de (D/2)² X PI X 60 = 424 Kgs.
Au cisaillement: 70 % de 424 = 297 Kgs.
Il y a 8 vis (4 par self) = 2,376 T.
En levage coefficient de sécurité 7, soit 340 Kgs!
![:-O](s3.gif)
![[:Hi:]](s12.gif)
|
|
Sujet : Enième émetteur Nouveau | De François Lucbert Le 20-09-2013 à 13:12 sta |
|
Super les calculs !! toto, sloupII soulève de la fonte !!! donc 340 kgs....
il va avoir du mal avec ses petits bras.
Bref ton montage est parfait, et je ne pense pas que tu le bouges tout les 4 matins.
J'ai des diodes importantes 21PT20 si tu veux cadeau, environ 4. Et pas mal d'autres choses,..... je range
François
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 20-09-2013 à 14:37 sta |
|
Voila, non seulement la boulette est corrigée mais c'est plus simple>>>
Plus de Zener pour HT 2 puisque je ne suis plus qu'à environ 240 V.
Sauf remarque, je passe au fer à souder...
![[:Hi:]](s12.gif)
PS: Merci François Lucbert; pour les diodes j'ai ce qu'il faut.
| |
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 21-09-2013 à 21:28 sta |
|
J'ai encore tout çà à caser au rez de chaussée plus la EF80; quel casse-tête! >>
Un aperçu de la moitié supérieure du panneau avant >>>>
Work on it baby...
![[:Hi:]](s12.gif)
| |
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 22-09-2013 à 21:42 sta |
|
J'ai encore limé une bonne partie de l'après-midi (malgré une rupture de stock de viagra)
pour m'occuper de la partie "rez de chaussée" du panneau avant >>>
En haut à gauche le "milli" courant plaque du doubleur 6L6 (je n'ai plus que celui-là avec
zéro central, et un vieux ). En dessous le CV d'accord plaque 6L6.
En haut à droite le "milli" courant grille 807.
En bas à droite le super démultiplicateur du CV circuit E.C.O.; ce qui a été le plus chiant à
fixer; d'ailleurs, derrière çà, je crois que je vais passer mon CAP d'ajusteur .
Reste encore à placer sur ce panneau AV: Un inter HT VFO, un inter HT PA et un voyant
M/A.
![[:Hi:]](s12.gif)
| |
|
Sujet : Enième émetteur Nouveau | De barney Le 22-09-2013 à 23:58 sta |
|
salut Toto
attention a pas trop user la lime ![:-D](s2.gif) ![:-D](s2.gif)
joli travail et bonne soire
louis![[:Hi:]](s12.gif) ![[:Hi:]](s12.gif)
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 23-09-2013 à 22:26 sta |
|
Si certains, comme Jeannot, n'ont rien d'autre à f....., j'aimerais bien qu'ils me disent ce qu'ils pensent de çà >>>>>>>>>>>>>>>
Sauf erreur ou remarque pertinente, je vais "tailler" les selfs ainsi (c'est fonction des CV
et des mandrins) dont je dispose.
Je suis parti de la fréquence que j'ai choisie en sortie du PA (lequel sera un circuit en PI).
![[:Hi:]](s12.gif)
PS: Et merci au couteau suisse!
| |
|
Sujet : Enième émetteur Nouveau | De Jean-B Le 23-09-2013 à 22:52 sta |
|
Salut Toto !
Bon, avec le couteau suisse, tu ne risques pas grand'chose, sauf que ....
Tu auras peut-être des surprises car je ne vois pas que les capacités parasites entre en jeu dans les calculs.
C'est un peu normal car tu ne les connais pas encore.
Mais ne viens pas te plaindre si tu constates que tu t'es planté de 10 à ou 20 pF (ou plus) dans les calculs !
Non mais, c'est vrai , il ne manquerait plus que ça ! ![:-D](s2.gif)
![[:Hi:]](s12.gif)
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 23-09-2013 à 22:56 sta |
|
J'ai compté 20 pF de capacité parasite pour la valeur des CV à mi-course et en tirer
la valeur des selfs. Une meilleure idée?
![[:Hi:]](s12.gif)
|
|
Sujet : Enième émetteur Nouveau | De Jean-B Le 23-09-2013 à 23:07 sta |
|
Ah, c'est vrai, pour les 20 pF, je n'ai pas fais le calcul inverse.
Then, what else ?
Pour la self 3, c'est dommage que tu n'aies pas un Diam 40, car le rapport L/D est un peu grand...
Mais c'est juste pour pinailler ![;-)](s5.gif)
Sinon, niapluka ![[:Hi:]](s12.gif)
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 23-09-2013 à 23:17 sta |
|
Pour la self 3 je n'ai pas d'autre mandrin sinon de la réaliser sur du tube PVC de 40 mais
ce serait à spires jointives , alors ce ne serait pas mieux.
Merci pour ton feu vert...
![[:Hi:]](s12.gif)
|
|
Sujet : Enième émetteur Nouveau | De F6CER Le 24-09-2013 à 08:44 sta |
|
Bonjour
pour toutes ces selfs , la disposition générale , le schéma et les différentes astuces, va voir l'émetteurs Collins TCS c'est un modèle de simplicité et de bonnes manières .
Il est très bien fait et très stable, couvre de 1.5 à 12 MHz MHz et c'est une bonne source d'inspiration .
http://bama.edebris.com/manuals/military/tcs13/
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 26-09-2013 à 14:29 sta |
|
Pourrait-on SVP me rappeler comment on doît câbler les filaments des tubes d'un émetteur?
Un fil, le deuxième étant le châssis.
Deux fils (torsadés ou pas) dont un au châssis ou masse.
Deux fils dont aucun au châssis avec un condo sur chaque relié à la masse.
Autre...
Merci.
![[:Hi:]](s12.gif)
|
|
Sujet : Enième émetteur Nouveau | De Jean-B Le 26-09-2013 à 16:08 sta |
|
Salut Toto !
La solution "Deux fils dont aucun au châssis avec un condo sur chaque relié à la masse." a été adoptée par Hallicrafters (voir page 17 du PDF) --->
Soit 2 condos de 1nF (ou plus si affinité !) par lampe, au plus près, je présume que les fils sont torsadés et correctement plaqués sur le châssis.
![[:Hi:]](s12.gif)
| |
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 26-09-2013 à 16:42 sta |
|
Salut Jeannot et merci.
![[:Hi:]](s12.gif)
|
|
Sujet : Enième émetteur Nouveau | De f6cer Le 26-09-2013 à 18:31 sta |
|
Bonsoir
d'autres solutions : le fil blindé comme dans cet émetteur (fig1), ou n'importe comment en un seul fil et découplages (fig2) (Collins le fait classiquement)
de toute façon découplage à chaque support ![;-)](s5.gif)
| |
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 26-09-2013 à 21:05 sta |
|
Merci Georges, je voudrais bien que tu précises un peu car les photos ne sont pas suffisamment explicites.
Fil blindé= âme centrale pour un conducteur et tresse pour l'autre conducteur, mais:
tresse non à la masse et toujours un condo sur chaque?
Cà m'arrangerait bien de ne mettre qu'un (voire deux si tresse non à la masse) condo pour toute la ligne 6,3 V; "les places sont chères" (pas les condos).
Regarde par exemple la merde dans laquelle je me suis mis >>>>>
J'ai (pas facile) réalisé et fixé ce compartiment/cloison pour enfermer self E.C.O., CV et EF80
mais tu vois l'espace qui reste sous le socket de la 807!
![[:Hi:]](s12.gif)
| |
|
Sujet : Enième émetteur Nouveau | De F6CER Le 26-09-2013 à 22:18 sta |
|
Bonsoir
les photos ne sont pas très bonnes mais je t'en envoie des plus nettes demain sur ton mail
en gros dans un émetteur il ne doit pas y avoir de fil de liaison en l'air et non découplé .
Par conséquent , toutes les liaisons qui ne véhiculent pas de HF doivent se retrouver en fil blindé et découplées aux deux bouts avec un condensateur céramique de 1 à 10nF voire de 100nF pour les filaments . Si tu en manques, j'en ai quelques milliers à l'usine.![:-p](s6.gif)
La tresse est bien sur reliée à la masse en plusieurs endroits selon le cheminement mais déja de base avec une cosse de masse fiixée sur chaque support de lampe .
je tache de te faire des photos de montages que j'ai réalisé comme ça (en fait, tous mes montages HF ou VHF émetteur ou récepteur )
ps je n'avais pas vu que maintenant on pouvait aller jusqu'à 3Mo , j'ai un peu trop compressé mes photos , je ne le referais plus !
![[:ouin:]](s10.gif)
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 26-09-2013 à 22:28 sta |
|
Merci Georges.
Autre chose. Je n'avais plus de selfs de choc; j'ai demandé à Rimlock qui m'a dit avoir des
4,7 mH-350 mA et m'en a envoyées: j'ai reçu ces bidules >>>>>>>>
Cà me fait tout drôle car je ne connaissais que les "National R100".
T'as déjà vu des selfs d'arrêt HF comme çà, qu'est ce que t'en penses?
![[:Hi:]](s12.gif)
| |
|
Sujet : Enième émetteur Nouveau | De F6CER Le 26-09-2013 à 23:47 sta |
|
Ca vaut le coup d'en sacrifier une pour voir comment c'est fait à l'intérieur , sinon on avisera.
tout dépend dans quel circuit et sur quelle impédance tu vas l'utiliser .
elles me paraissent quand même un peu miniatures pour 350mA mais bon .....
|
|
Sujet : Enième émetteur Nouveau | De f6cer Le 27-09-2013 à 09:46 sta |
|
Re
quelques chassis plus lisibles : le circuit grille d'un ampli 50 et un récepteur à réaction en cours de montage
| |
|
Sujet : Enième émetteur Nouveau | De Oleman Le 27-09-2013 à 14:33 sta |
|
Une question à F6CER :
Est-il vrai qu'il est nécessaire de multiplier les points de contact du blindage du câble d'alimentation au châssis ?
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 27-09-2013 à 15:16 sta |
|
J'ai sacrifié une self (soit dit au passage, je l'ai bien mesurée à 4,7 mH)
Les joues du "tambour" ou mandrin se cassent comme, et ressemblent à une espèce
de ferrite >>>>>
![[:Hi:]](s12.gif)
| |
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 27-09-2013 à 15:27 sta |
|
Bravo pour les photos; je vois que pour le découplage filament il n'y a qu'un condo sur
le socket mais il me manque encore une précision: Est ce la version A ou la version B
de mon crobard joint, ou indifférent? >>>>>>>>>>>>>>>>>>>>>>>>>>>>
![[:Hi:]](s12.gif)
| |
|
Sujet : Enième émetteur Nouveau | De f6cer Le 27-09-2013 à 17:19 sta |
|
Re
@Oleman : en HF ou VHF il est impératif de relier la tresse à la masse le plus souvent possible
@Toto : croquis A , cable blindé un conducteur , faut être un peu vif pour souder la tresse à la masse sans fondre mais on y arrive ![8oI](s14.gif)
inspire toi de la totalité du cablage : depuis le connecteur , self de choc ou perles de ferrite enfilées sur le fil puis barette à cose avec condensateur de découplage puis fil blindé jusqu'à destination finale avec capa de découplage . Fini la plupart des accrochages par couplage intempestif par les alimentations .
Pour la self , 350mA y passent vu la taille du fil mais certainement pas 200 ou 300volts HF : à tous les coups elle prend feu , il faut absolument un enroulement en longueur ou plusieurs bobines fractionnées comme la R100 . Dis toujours ou elles seront placées et on avisera
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 27-09-2013 à 21:10 sta |
|
Bonsoir les amis.
Merci Georges, çà m'arrange bien que ce soit la version A.
Pour l'emplacement des selfs d'arrêt HF ce sera comme d'hab; voir dessin >>>>
Cà prendra feu ou pas? (Hier soir j'ai regardé de nouveau "La tour infernale" alors tu
me fous la trouille )
![[:Hi:]](s12.gif)
| |
|
Sujet : Enième émetteur Nouveau | De F6CER Le 27-09-2013 à 23:41 sta |
|
Pour le VFO et la 6L6 pourquoi pas , dans la 807 elles prendront feu !
comme doubleur, économise la 6L6 et remplace la par une 6F6 ou 6V6 voire une autre EF80
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 29-09-2013 à 22:50 sta |
|
J'ai fabriqué la self E.C.O. Je suis passé au Dia. 32 avec 63 spires et prise cathode à la 21 ème >>>
Je suis malheusement maintenant bloqué, dans l'ordre du câblage, par manque de 2 selfs de choc pour la 807 (F6CER ne veut pas de celles que j'ai).
Si quelqu'un en a revendre, je suis prêt à les payer cher.
J'en ai bien deux mais elles ne font qu'un mH; est-ce suffisant? >>>>>
![[:Hi:]](s12.gif)
| |
|
Sujet : Enième émetteur Nouveau | De Grenouille Le 29-09-2013 à 23:07 sta |
|
Les 2 en série, ça fera l'affaire, si elles supportent le courant.
Ca me fait penser que j'en avais trouvé deux, aussi magnifiques qu'énormes chez un revendeur de pièces détachées à Patras, en Grèce, il y a fort longtemps.
Elles ont eu une place de choix dans ma valise...![;-)](s5.gif)
Il faudrait que je remette la main dessus, rien que pour les photographier.
C'étaient des empilages d'une dizaine de nids d'abeilles de dimensions décroissantes, et le sapin de noel ainsi constitué mesurait environ 8 cm à la base, pour 2 cm au sommet.
La hauteur totale devait avoisiner les 25 cm.
De vraies pièces de musée, qui ne tiendraient même pas dans l'usine à gaz à Toto. ![:-D](s2.gif)
|
|
Sujet : Enième émetteur Nouveau | De F6CER Le 29-09-2013 à 23:25 sta |
|
Salut les jeunes
Dis moi ou sont placées les selfs de choc pour la 807 et je te fournirais ce qu'il faut
mais .... tu attaques tout brutalement sans essayer étage par étage ?
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 29-09-2013 à 23:28 sta |
|
En admettant que je mette ces deux là en série, çà en fait déjà une de trouvée; mais plutôt dans la plaque ou dans la grille de la 807?
Il en manque encore une, alors considérons, après avoir gratté fort les fonds de tiroirs, que j'ai aussi ces deux surmoulées (100 mH et 2,2 mH).
Est ce que çà pourrait le faire et à quelle place de préférence?
![[:Hi:]](s12.gif)
| |
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 29-09-2013 à 23:46 sta |
|
Ah, salut Georges!
Les 2 selfs qui me manquent sont à placer selon le crobard de mon post du 27/09 à
21hrs 30, pour la 807; une dans la liaison grille à la masse et l'autre dans l'alim HT de la
plaque.
> "tu attaques tout brutalement sans essayer étage par étage ?" < Il est vrai que c'est l'impression que çà donne mais je me suis piégé dans la conception de l'implantation de certains éléments principaux si bien que je ne pourrai pas câbler le socket de la 807 après avoir câblé le VFO; sinon j'ai bien l'intention de faire fonctionner le VFO en premier.
![[:Hi:]](s12.gif)
|
|
Sujet : Enième émetteur Nouveau | De f6cer Le 30-09-2013 à 10:09 sta |
|
Bonjour
la sortie de la 807 n'est donc pas un filtre en pi
dans sa grille tes mini selfs iraient peut-être , dans la plaque je ne les sens pas !
je te fais un colis de Noel avant l'heure ![:-p](s6.gif)
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 30-09-2013 à 18:45 sta |
|
Quel plaisir, en rentrant de Reims, de découvrir que j'ai un fournisseur pour les selfs de
choc de la 807! ![:o)](s0.gif) ![:o)](s0.gif) .
J'espère seulement que F6CER acceptera que je le règle en trois fois...
Merci Georges, oui c'est bien un circuit en PI qui est prévu en sortie 807; le petit crobard
voulait seulement répondre à ta question de savoir où je voulais mettre toutes ces
selfs d'arrêt HF et s'appliquait aux 3 tubes (liaison grille à la masse et dans la ligne HT
alimentant la plaque).
En attendant et avant l'avent Noël, je vais m'avancer un peu quand même.
Raymond Devos
![[:Hi:]](s12.gif)
|
|
Sujet : Enième émetteur Nouveau | De f6cer Le 01-10-2013 à 11:49 sta |
|
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 10-10-2013 à 12:53 cms |
| |
|
Sujet : Enième émetteur Nouveau | De f6cer Le 10-10-2013 à 13:10 sta |
|
Cool ça vient , j'étais en déplacement ![8-)](s7.gif)
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 10-10-2013 à 14:58 cms |
| |
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 11-10-2013 à 22:02 sta |
|
En attendant les selfs de choc, je me suis refait un p'tit Océanic Albatros, histoire de garder la main, mais là je n'ai pas besoin de demander des renseignements ni même le schéma ("Il est VRRAIMENT FORT! ); mais attends, çà va revenir pour l'émetteur! >
![[:Hi:]](s12.gif)
| |
|
Sujet : Enième émetteur Nouveau | De F6CER Le 11-10-2013 à 22:08 sta |
|
Bonsoir
Je t'en ai envoyé quelques unes mais je ne suis plus très riche ! par contre j'ai mis des mandrins en fibre de verre pour faire des selfs interchangeables
sur ce je pars dans les pyrénées pour 1 mois .....![8-)](s7.gif)
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 11-10-2013 à 22:17 sta |
|
Merci Georges, on réglera nos comptes après, j'attendrai que tu reviennes pour me conseiller sur le choix à faire entre elles pour leur destination in situ.
A part cela j'essaie de copier sur toi pour ce qui est du câblage en fil blindé pour les liaisons filament et HT >>>
Bon séjour...
![[:Hi:]](s12.gif)
PS: J'ai reçu 2 vrais selfs de choc de Bombarde dont une véritable "National R100" et une
deuxième plus balaise encore en intensité mais qui ne fait que 1,5 mH contre 2,5
pour la "Nationall R100".
| |
|
Sujet : Enième émetteur Nouveau | De Oleman Le 12-10-2013 à 10:19 sta |
|
Du beau câblage, Toto ! Peut-être que tu aurais pu allonger la patte de fixation du CV mais c'est pas grave !
2,5 mH est une valeur " standard " pour les selfs de choc mais celle de 1,5mH peut tout aussi bien convenir pour le PA.
On va voir ce qu'en pense 6CER.
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 18-10-2013 à 22:36 cms |
| | |
|
Sujet : Enième émetteur Nouveau | De barney Le 18-10-2013 à 23:58 sta |
|
salut Bernard
un petit bonsoirs mois je rêve se plus facile que un émetteur
Super ton travail
amitiés louis
| |
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 19-10-2013 à 00:04 cms |
| |
|
Sujet : Enième émetteur Nouveau | De Michel87 Le 19-10-2013 à 09:19 sta |
|
Oh my god ![8-()](s9.gif)
|
|
Sujet : Enième émetteur Nouveau | De Bombarde Le 19-10-2013 à 09:49 sta |
|
Ca commence à ressembler au 32V3 de chez Collins!!!!
A propos, il ya des filtres mécaniques Collins et un 75A4 (récepteur à vendre sur la baie) La baie d'Along quand on voit la photo de Barney!!!
Bombarde
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 22-10-2013 à 17:21 sta |
|
Mais non je ne suis pas accablé! J'en suis à câbler >>>>>>>>>>>
![[:Hi:]](s12.gif)
| |
|
Sujet : Enième émetteur Nouveau | De Bombarde Le 23-10-2013 à 13:52 sta |
|
Ben elle est où ma self![[:??:]](s11.gif) ![[:??:]](s11.gif) ![[:??:]](s11.gif) ![[:??:]](s11.gif) ![[:??:]](s11.gif) ![[:??:]](s11.gif)
A propos, ,pour les selfs R100 pourquoi ne pas faire une machine à les bobiner????? Il y a beaucoup d'exemple sur le net. Qu'elle est la valeur effective de la self?
Bombarde
|
|
Sujet : Enième émetteur Nouveau | De crilemans Le 23-10-2013 à 15:00 sta |
|
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 23-10-2013 à 19:11 sta |
|
> "Ben elle est où ma self " <
Il y en a une dans le retour grille de la 6L6 (elle fait 2 mH), à gauche >>>>>>>
L'autre marquée N et mesurée à 2,5 mH (donc une National R100) ira dans l'alimentation plaque de la 807.
La plus petite rouge à droite (2,7 mH), fournie par F6CER, se trouve dans le retour grille
de la 807.
![[:Hi:]](s12.gif)
| |
|
Sujet : Enième émetteur Nouveau | De Jean-B Le 23-10-2013 à 19:22 sta |
|
On peut au moins affirmer une chose :
Les montages Radio de Toto, c'est de la belle mécanique ! ![:-D](s2.gif)
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 25-10-2013 à 23:21 sta |
|
Cà prend forme >>>>>>
Demain, si personne ne vient m'emmerder ( ) je pense être à même de tester le VFO
et voir ce qu'il en sort...
![[:Hi:]](s12.gif)
| |
|
Sujet : Enième émetteur Nouveau | De Grenouille Le 25-10-2013 à 23:26 sta |
|
C'est curieux, mais je n'arrive pas à trouver par ou le café va sortir... ![[:??:]](s11.gif)
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 25-10-2013 à 23:41 sta |
|
Au lieu de raconter des conneries, tu ferais mieux d'aider en apportant ton savoir; ce qui se fait très rare depuis un certain temps...
![[:Hi:]](s12.gif)
PS: Je pense que tu en as, Blaireau, mais peut-être un peu avare ou fainéant pour en faire profiter les autres; ce devrait pourtant être ta raison d'être sur ce forum!
|
|
Sujet : Enième émetteur Nouveau | De Grenouille Le 26-10-2013 à 08:18 sta |
|
OK,je garde mes "conneries" pour moi.
Avec de pareilles remarques, elles vont encore se raréfier.
Tu pourras toujours demander à Jean-B!
En ce qui me concerne, je peux largement me débrouiller seul.
|
|
Sujet : Enième émetteur Nouveau | De Jacques (webmestre) Le 26-10-2013 à 08:27 sta |
|
Ce n'est pourtant pas la nouvelle lune en ce moment ?
Allez, encore quelques heures et vous pourrez dormir une heure de plus ![:-O](s3.gif)
|
|
Sujet : Enième émetteur Nouveau | De Bombarde Le 26-10-2013 à 10:22 sta |
|
Hello!
Un petit truc qui m'interpelle: Malgré les blindages, les bobines ont leurs axes parallèles? Faut voir quand tout va être en ordre de marche.
Cordialement
Bombarde
|
|
Sujet : Enième émetteur Nouveau | De Lebon Le 26-10-2013 à 12:44 sta |
|
Bjr,
Ce n'est pas une critique péjorative de ma part, Toto.
Si le VFO est celui que je crois être avec la lampe oscillatrice au-dessous de la self, il faudra patienter quelque temps pour que la température se stabilise ....
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 27-10-2013 à 21:51 sta |
|
Merdum! Mon VFO , non seulement ne sort rien du tout mais le circuit E.C.O. n'oscille même pas.
Cà fait des heures (même à la vraie heure d'hiver) que je me gratte la tête (çà craint rien, je n'ai plus de cheveux) à me demander: WARUM???
Je viens de trouver une piste: j'ai dû me fourvoyer en déterminant la valeur de la self du circuit grille, j'ai mis une 65 µH avec un CV de 290/15 pF et une 27 µH avec un VC de 165/15 pF dans le circuit plaque pour que le VFO sorte sur 3,075 MHz.
Allez une piote photo quand même d'un truc qui ne marche pas >>
![[:Hi:]](s12.gif)
PS: Avec le moral, on y arrive toujours...
| |
|
Sujet : Enième émetteur Nouveau | De Bombarde Le 28-10-2013 à 23:59 sta |
|
Hello!
Si tu as un grid dip, tu porrai voir si le couple bobine capa donne la bonne fréquence!
Aurais tu le schéma du VFO?Je me suis déjà heurté à ce probème. La self était faite sur un mandrin LIPA de diamètre 8 et le CV faisait 100pF et le tube était une EF80 avec régulateur VR 150. Je dois avoir le schéma quelque part,je crois que la fréquence de sortie était 7 Mhz
Bonne nuit
Bombarde
|
|
Sujet : Enième émetteur Nouveau | De Michel87 Le 29-10-2013 à 10:04 sta |
|
Bonjour,
Nième émetteur, mais avec les incontournables:
- Le Monoc
- La boite de Ricoré
Une nouveauté toutefois: des "Carte d'or" à la menthe.
Bref, le changement dans la continuité... ![[:!!:]](s17.gif)
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 02-11-2013 à 22:08 sta |
|
Saludos!
Je ne risquais pas de comprendre pourquoi le VFO ne fonctionnait pas car, en fait, il fonctionne depuis le premier coup d'essai.
Je croyais qu'il ne fonctionnait pas car le milliampèremètre du circuit grille du 2ème tube 6L6 ne bougeait pas, alors je cherchais, je me suis même emmerdé à refaire la self E.C.O.
pour sortir sur la fondamentale au lieu de l'harmonique 2 mais le milli restait toujours de
marbre.
C'est alors que j'eus l'idée géniale de brancher l'oscillo sur le côté chaud de la self d'accord plaque et >>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>
Je pense que le shunt du milli du circuit grille de l'étage suivant que j'ai fait est trop prétentieux (calibre 5 mA) et que la boucle de la sonde du fréquencemètre ne recevait
pas assez de sauce pour déclencher cet appareil de mesure.
C'est Tell que le disait Guillaume: Rien de tel qu'un oscillo pour voir clair en pleine nuit!
![[:Hi:]](s12.gif)
PS: Après ce long blocage idiot, je vais pouvoir reprendre ma nage dans le bonheur...
| |
|
Sujet : Enième émetteur Nouveau | De barney Le 02-11-2013 à 22:56 sta |
|
salut Bernard
tu te fait avoir en beauté![:-D](s2.gif) ![:o)](s0.gif)
bonne suite Louis![[:Hi:]](s12.gif) ![[:Hi:]](s12.gif)
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 02-11-2013 à 23:06 sta |
|
Salut Louis!
Oui c'est comme çà quand on nage l dans ses lacunes... et c'est pas fini, c'est loin l'Amérique ![:o(](s16.gif)
![[:Hi:]](s12.gif)
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 09-11-2013 à 21:10 sta |
|
Salut les copains! (Europe N°1 dans les années 60).
A force de ramer je crois que je vais bientôt apercevoir le bout du tunnel.
J'ai dû changer mon fusil d'épaule et admettre d'avoir le coffret des alims non accolé à l'émetteur; c'était pas possible de câbler tout çà avec les 3 inters sur le panneau avant de l'émetteur pour revenir dans le coffret arrière pour couper et repartir dans l'autre sens pour apporter à l'émetteur les 3 HT (vous avez imaginé le merdier de câbles!).
Avec le coffret des alims à part, je mets tous les inters et le voyant sur le panneau avant du coffret "alims" (ce panneau n'existait pas précédemment puisqu'il était accolé au coffret de l'émetteur). Je conseille à ceux qui ont du mal à suivre de prendre 2 "Aspro"
Vous remarquerez, en bas à gauche , la prise (support Octal) qui reliera le coffret alims à
l'émetteur (via un culot de tube Octal). >>>>>
![[:Hi:]](s12.gif)
PS: Je ne ferai rien demain car j'ai mieux: La visite de crilemans ![;-)](s5.gif)
| |
|
Sujet : Enième émetteur Nouveau | De fdevlos Le 10-11-2013 à 00:10 sta |
|
Salut Toto,
Passe le bonjour à Daniel, il est aussi passé chez moi.
Il vadrouille pas mal ce Crilemans ![;-)](s5.gif)
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 10-11-2013 à 12:57 sta |
|
Salut François! OK ce sera fait; je l'attends, de pied ferme, vers 13hrs 30.
On devrait l'appeler "Le furet": Il est passé par ici, il repassera par là... il court il court... ![:-D](s2.gif)
![[:Hi:]](s12.gif)
|
|
Sujet : Enième émetteur Nouveau | De Bombarde Le 10-11-2013 à 16:23 sta |
|
Helllo!
En parlant de lacune, j'ai vu la vraie lagune, mais avec beaucoup de monde!!!!!![:o)](s0.gif) ![[:Hi:]](s12.gif)
Bombarde
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 11-11-2013 à 18:37 sta |
|
Bonsoir.
Elle est pas belle mon alim "Z'oreilles"? >>>>>>>>>>>
Je viens de la tester avec des résistances comme charges:
HT1 - VFO (EF80) régulée par Zener: 166 V
HT2- Doubleur (6L6): 240 V
HT3- PA (807): 395 V.
![[:Hi:]](s12.gif)
PS: Demain je passe aux essais avec l'étage doubleur...
| |
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 12-11-2013 à 22:35 sta |
|
Bonsoir.
Hourra, çà marche pour le 2ème étage!
Comme une bleusaille que je suis, j'ai encore cherché une "panne" qui n'existait pas; le
milli dans la grille de la 807 ne décollait pas du zéro, après un certain temps j'ai réalisé
que je n'avais pas enfiché la 807; et oui, bien que non encore opérationnelle, c'est quand même son espace "grille-cathode" qui joue un rôle dans le film.
A gauche le milli d'accord plaque du VFO (il faut que j'efface l'inscription "G6L6" et mette
" Plaque VFO". A droite le milli grille de la 807(je peux monter jusqu'à 8 à 9 mA) >>>
Et çà sort pile poil à la fréquence que j'avais prévue (CVs à mi-course) >>>>
Merci le "Couteau suisse"!
Reste plus que le dernier étage; il faut que je me dépêche avant d'avoir du mal à en gravir
les marches .
![[:Hi:]](s12.gif)
| |
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 14-11-2013 à 16:57 sta |
|
Bonjour.
Renseignement SVP.
Faut-il découpler ou non? >>>>>>>>>>>>
Si oui, en A ou en B et quelle valeur?
![[:Hi:]](s12.gif)
| |
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 14-11-2013 à 17:02 sta |
|
Je crois qu'en A, Sean Conery! ![:-D](s2.gif)
![[:Hi:]](s12.gif)
|
|
Sujet : Enième émetteur Nouveau | De TSF-59 Le 14-11-2013 à 17:16 sta |
|
Bravo ToTo
Je vois que tu fais bon usage du Couteau Suisse
Gaffe à l'over dose
F6GUR - cw4ever -
|
|
Sujet : Enième émetteur Nouveau | De f6cer Le 14-11-2013 à 17:20 sta |
|
Bonjour les jeunes
Surtout pas en A ! découple en B mais pas plus de 4.7nF sinon la modulation va donner dans les graves
en plus colle un 10nF entre les deux bornes du milli plaque ça lui évitera des misères avec le champ HF qui traine par la
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 14-11-2013 à 17:42 sta |
|
Merci Georges.
![[:Hi:]](s12.gif)
PS: Oui, TSF-59, qu'est-ce qu'il coupe bien ton couteau!
|
|
Sujet : Enième émetteur Nouveau | De Bombarde Le 14-11-2013 à 18:59 sta |
|
Hello!
Je vois que ça avance Il faut mettre le condo en B sinon l'anode au point de vue HF est à la masse. Il faut 1000 à 2000pF.
Comme tu as eu toute les peine du monde à faire un peu de HF , il faut bien en conserver un peu![:-D](s2.gif) ![:-D](s2.gif) ![:-D](s2.gif) ![:-D](s2.gif) ![:-D](s2.gif) ![:-D](s2.gif) ![:-D](s2.gif)
Bombarde
Pour la phase suivante
|
|
Sujet : Enième émetteur Nouveau | De Bombarde Le 14-11-2013 à 19:10 sta |
|
Hello!
Quelques tours de fils bobinés sur une résistances de 10 Ohms en série dans l'anode à ras de la sortie. Pour éviter quelques oscillations parasites???![[:??:]](s11.gif)
J'espère que je vais t'entendre à Pont L'abbé! C'est que ça porte loin ces trucs là!
Bombarde
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 14-11-2013 à 21:42 sta |
|
Pour le découplage en A, je l'ai dit aussitôt que c'était une connerie d'envoyer à la masse la HF que je m'étais évertué à produire; tandis que de l'autre côté de la self de choc il n'y
a pas de HF puisque la raison d'être de celle-çi est de l'empêcher de passer (self d'arrêt HF comme son nom l'indique).
J'ai un peu honte d'avoir posé la question en A mais je m'en remettrai
![:-D](s2.gif)
![[:Hi:]](s12.gif)
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 16-11-2013 à 18:13 sta |
|
Cà y'est, le PA avec son circuit en PI fonctionne du premier coup, j'ai branché ma dummy
antenna et en manoeuvrant les 2 CVs je fais pomper 80 mA à la 807; the fingers in the nose! >>>>>>>>>
![:-D](s2.gif) ![:-D](s2.gif) ![:-D](s2.gif)
![[:Hi:]](s12.gif) ![[:Hi:]](s12.gif) ![[:Hi:]](s12.gif)
| |
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 16-11-2013 à 18:23 sta |
|
L'engin terminé (dos nu) >>>>>>>>
![[:Hi:]](s12.gif)
| |
|
Sujet : Enième émetteur Nouveau | De bthiry Le 16-11-2013 à 18:30 sta |
|
je dirais même plus, dodu !!!![;-)](s5.gif) ![:-p](s6.gif) ![:-D](s2.gif)
félicitations !
Benoît
|
|
Sujet : Enième émetteur Nouveau | De Bombarde Le 16-11-2013 à 19:08 sta |
|
Bravo!
Ne pas oublier quand même que le CV côté plaque doit être accordé au creux de courant désiré, la charge se faisant en réglant le CV côté antenne !
Et la zizique ça marche? J'ai écouté le 7 Mhz mais pas de TOTO
Attention quand même, j'avais un copain qui sonorisait la plage du Cher avec le même montage, et il s'est fait tiré les oreilles car on l'avait entendu à Rennes![[:??:]](s11.gif) ![[:??:]](s11.gif) ![[:??:]](s11.gif) ![[:??:]](s11.gif) ![[:??:]](s11.gif) ![:-D](s2.gif)
Bon week end
Bombarde
|
|
Sujet : Enième émetteur Nouveau | De Bombarde Le 16-11-2013 à 19:11 sta |
|
REHello!
Puisque tu maitrise parfaitement le sujet, tu peux attaquer le montage avec 2 813 que je t'ai donné!!!!!![:o)](s0.gif) ![:-D](s2.gif) ![:-D](s2.gif) ![:-D](s2.gif) ![:-D](s2.gif) ![:-D](s2.gif) ![:-D](s2.gif)
Cordialement
Bombarde
|
|
Sujet : Enième émetteur Nouveau | De omale 13 Le 16-11-2013 à 21:06 sta |
|
bonsoir a tous![[:Hi:]](s12.gif)
Toto félicitation pour ta persévérance ta bien travailler ,
te reste plus cas monté l'antenne dans le jardin![[:Hi:]](s12.gif)
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 16-11-2013 à 21:12 sta |
|
Ta quequette donc pas, je sais comment on règle un "Circuit Jones"!
Tu ne risques pas de m'entendre; je suis sur antenne fictive (charge de 50 Ohms) et le
modulateur est toujours en attente...
D'ailleurs je me demande bien comment je vais pouvoir moduler une 807 par la plaque
sous 400 V et 80 mA (32 W input) avec un push de 6AQ5; j'ai du rêver ce jour là!
![[:??:]](s11.gif)
![[:Hi:]](s12.gif)
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 16-11-2013 à 21:30 sta |
|
Oui omale (mes respects!) j'ai une antenne dans le jardin entre le cerisier et une cheminée de la maison; c'est un Doublet sur 20 m (2 X 5 m avec isolateur au milieu et descente par coax 75 Ohms)
Avec un circuit en PI, n'importe que bout de fil peut servir d'antenne, c'est ainsi que les mecs de la Résistance envoyaient des messages à Londres pendant la guerre; tu crois qu'ils avaient le temps de tailler et d'installer une antenne pile poil accordée sur la fréquence de leur émetteur? Ils auraient été fusillés au moins 3 fois!
![[:Hi:]](s12.gif)
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 16-11-2013 à 23:05 sta |
|
Tiens, juste encore un p't'it coup pour me faire plaisir avant d'aller au dodo:
Avec une boucle de Hertz (ampoule 12 V - 21 W) insérée dans la self du PA >>>
Bonne nuit les petits, faîtes de beaux rêves...
![[:Hi:]](s12.gif)
| |
|
Sujet : Enième émetteur Nouveau | De Guy F6CTP Le 16-11-2013 à 23:23 sta |
|
Fabuleux ToTo,
Ton sens de la réalisation en partant de rien si je t'avais eu dans ma sté mes proto. aurait eu du succès et j'aurais gagné d'avantage d'argent, avec les gugus, que j'avais il fallait que je soit toujours sur la brèche pour terminer.
Encore bravo
Guy Le doyen
|
|
Sujet : Enième émetteur Nouveau | De bobosse Le 16-11-2013 à 23:37 sta |
|
Bonne nuit, Toto
Y-a-t'y pas plus simple comme lampe de chevet ??
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 17-11-2013 à 15:48 sta |
|
Hello guys!
Michel (F6FLC) m'a donné cette antenne fictive sur laquelle il y a aussi une prise pour brancher un oscillo, ou autre, je pense >>>>>>
Cette prise BNC constitue une sorte d'atténuateur dont voici le schéma >>>>
| |
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 17-11-2013 à 15:51 sta |
|
Hello guys!
Michel (F6FLC) m'a donné cette antenne fictive sur laquelle il y a aussi une prise pour brancher un oscillo, ou autre, je pense >>>>>>
Cette prise BNC constitue une sorte d'atténuateur dont voici le schéma >>>>
Here is the question: Par combien faut-il que je multiplie ce que je lis à l'oscillo?
![[:Hi:]](s12.gif)
PS: Je l'ai fait et j'obtiens çà >>>>
Presque 4 carreaux sur 1V/div.
| |
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 17-11-2013 à 21:18 cms |
| |
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 17-11-2013 à 21:19 cms |
| |
|
Sujet : Enième émetteur Nouveau | De Y.M. Le 17-11-2013 à 21:51 sta |
|
Es tu sûr que la 54 Ohms n'est pas plutôt en parallèle sur la BNC ?
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 17-11-2013 à 22:08 cms |
| |
|
Sujet : Enième émetteur Nouveau | De f6cer Le 20-11-2013 à 09:35 sta |
|
Bonjour les jeunes
si la 54 Ohms est en parallèle avec la BNC et la 96 Ohms en série vers l'émetteur, la tension est simplement divisée par 3
|
|
Sujet : Enième émetteur Nouveau | De Y.M. Le 20-11-2013 à 10:07 sta |
|
Salut Pappy.
Donc, 4V càc correspondent à 12V càc sur la charge 50 ohms et P = 12 x 12 / 50 / 8 = 360 mW ![[:ouin:]](s10.gif)
Est on sûr des valeurs des résistances ?
Yves (Baby boomer)
|
|
Sujet : Enième émetteur Nouveau | De f6cer Le 20-11-2013 à 10:17 sta |
|
facile à vérifier , on envoie du 12V sur la charge et on mesure !![:-p](s6.gif)
|
|
Sujet : Enième émetteur Nouveau | De Totolagalène Le 20-11-2013 à 14:22 sta |
|
Salut.
Avec 12 V DC sur la charge, j'ai 3 V sur la BNC .
![[:??:]](s11.gif)
![[:Hi:]](s12.gif)
|
|
Sujet : Enième émetteur Nouveau | De F6CER Le 20-11-2013 à 15:16 sta |
|
donc si on imagine une bonne vingtaine de watts si l'on en croit l'éclairage de la lampe, c'est soit l'oscillo soit la sonde qui sont ..........!
|
|
|
