Sujet : Fréquencemètre Nouveau | De Phil Le 21-04-2021 à 11:24 sta |
|
Bonjour à tous,

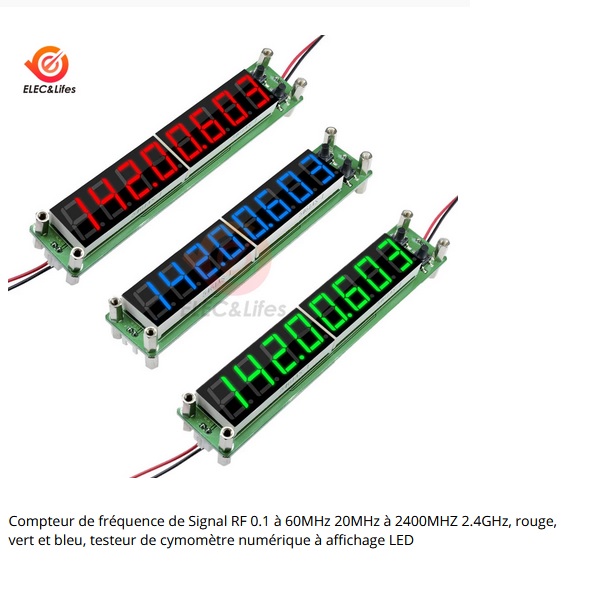

Je me suis débarrassé de mon fréquencemètre ancien et en panne. Pour son remplacement, ayant trouvé les prix un peu élevés, je pensais à la construction d'un kit. j'ai trouvé ce type d'afficheur plutôt bon marché, sachant qu'il en existe pas mal de modèles différents.
Pensez-vous qu'il soit intéressant de construire un appareil à partir de ces afficheurs et surtout, quel montage faut-il prévoir pour le faire fonctionner ?
Faut que je modernise mon labo, la plupart de mes appareils datent des années 50-60... ![](s2.gif)
Merci beaucoup.
| |
|
Sujet : Fréquencemètre Nouveau | De dede2000 Le 21-04-2021 à 12:51 sta |
|
Bonjour
Il me semble que c'est un montage autonome (la mise en forme HF se trouve sur la carte)! Par contre je sui dubitatif sur le câblage avec des fils en l'air sur l'entrée pour 60 MHz c'est limite mais pour 2.4GHz la ca le fait plus!!!
|
|
Sujet : Fréquencemètre Nouveau | De RETRO25 Le 21-04-2021 à 16:52 sta |
|
|
|
Sujet : Fréquencemètre Nouveau | De FA77157 Le 21-04-2021 à 18:18 sta |
|
Bonjour,
Sur la vidéo, c'est le même appareil que celui a 10 euros a priori
J'ai ce fréquencemètre en j'en suis très content
testé de 100KHz à 108MHz
un petit boîtier, une prise BNC, une petite alim
Cdt
Francois
|
|
Sujet : Fréquencemètre Nouveau | De bthiry Le 21-04-2021 à 22:19 sta |
|
j'avais trouvé ceci sur le net au sujet de ce fréquencemètre.
à la fin du document il y a le résultat des tests de sensibilité effectués.
Benoît
| |
|
Sujet : Fréquencemètre Nouveau | De F6FLC Le 21-04-2021 à 23:30 sta |
|
Bonjour,
apparemment, il démarre à 100 kHz ?
pas bon pour l'audio ?
Michel...
|
|
Sujet : Fréquencemètre Nouveau | De bthiry Le 22-04-2021 à 17:33 sta |
|
je ne sais pas, c'est à essayer !
Benoît
|
|
Sujet : Fréquencemètre Nouveau | De Phil Le 23-04-2021 à 15:17 sta |
|
Merci à tous pour toutes ces informations.
Ce que je comprends sur la doc de Benoît, c'est que le système peu manquer de fiabilité à certaines fréquences et demande certaines précautions d'installation et d'utilisation.
Néanmoins, je vais tenter le coup, compte tenu du prix, il y a peut-être de quoi s'amuser un peu.
|
|
Sujet : Fréquencemètre Nouveau | De bthiry Le 23-04-2021 à 18:19 sta |
|
Phil,
la doc date de 2014, il y a peut-être eu des améliorations depuis...
Benoît
|
|
Sujet : Fréquencemètre Nouveau | De bthiry Le 23-04-2021 à 18:29 sta |
|
https://fr.aliexpress.com…_
tu ne risques pas de te ruiner,
la couleur est au choix,
les caractéristiques sont données en allant vers le bas de la page
|
|
Sujet : Fréquencemètre Nouveau | De bthiry Le 23-04-2021 à 18:35 sta |
|
|
|
Sujet : Fréquencemètre Nouveau | De xaaander Le 23-04-2021 à 22:24 sta |
|

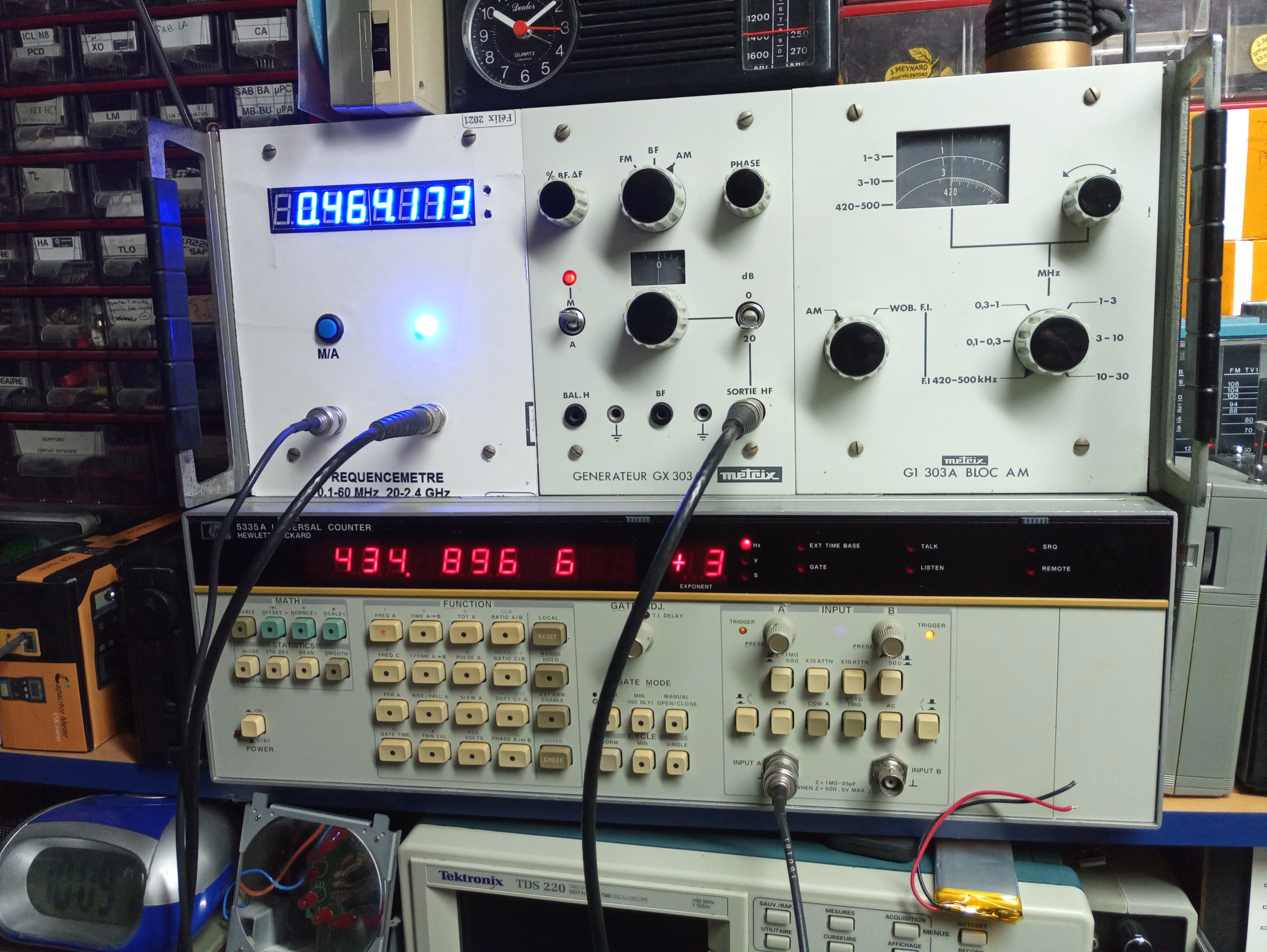

Bonjour, le fréquencemètre D'Ali bleu que j ai monté dans mon Générateur G1 303A Metrix AM indique un écart de 30kHz par rapport au compteur HP 5335A.
| |
|
Sujet : Fréquencemètre Nouveau | De F6FLC Le 23-04-2021 à 23:41 sta |
|
Ils sont mauvais, chez HP
|
|
Sujet : Fréquencemètre Nouveau | De Michel87 Le 23-04-2021 à 23:57 sta |
|
|
|
Sujet : Fréquencemètre Nouveau | De pointcom Le 24-04-2021 à 08:03 sta |
|
Lequel est juste ?
Peut être aucun des 2 ?
|
|
Sujet : Fréquencemètre Nouveau | De F6FLC Le 24-04-2021 à 12:08 sta |
|
Pour faire mumuse avec la précision :

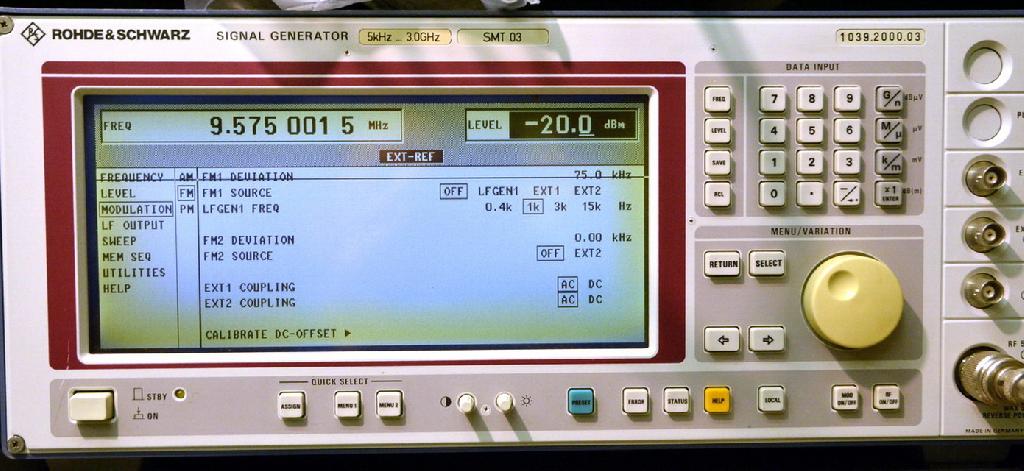

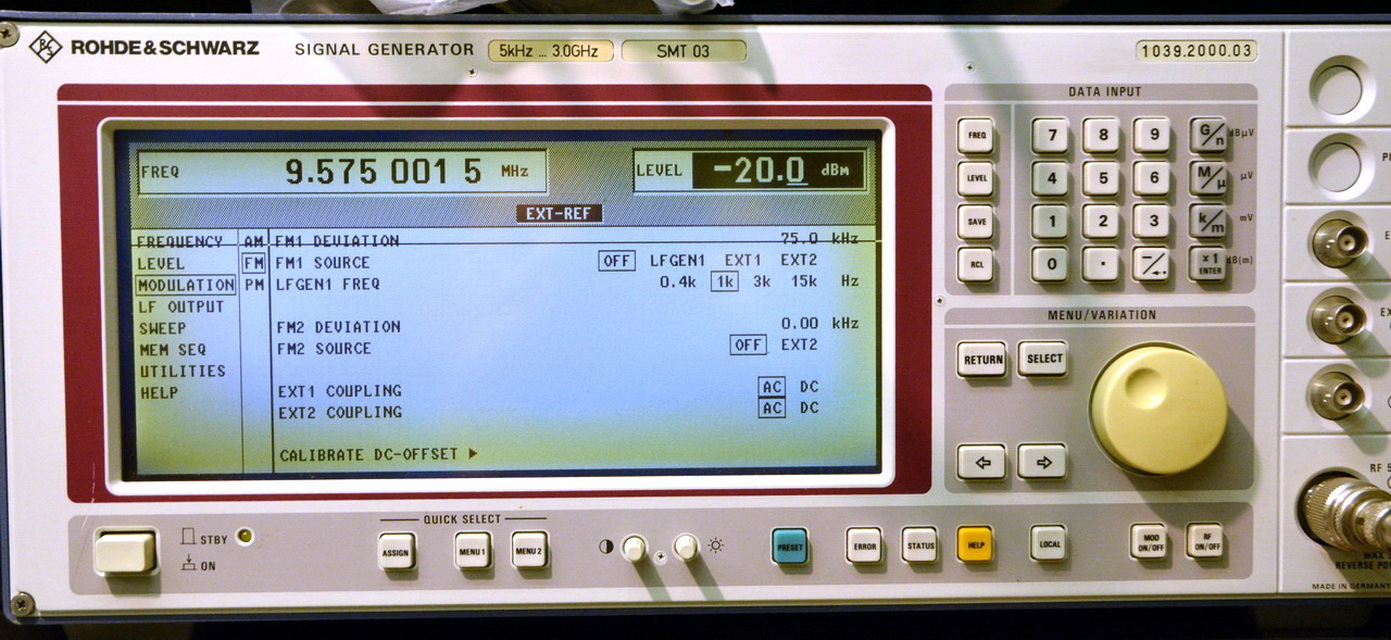

1, calé le géné sur radio alger sur 9575 MHz plus 1,5 Hz (comme eux)

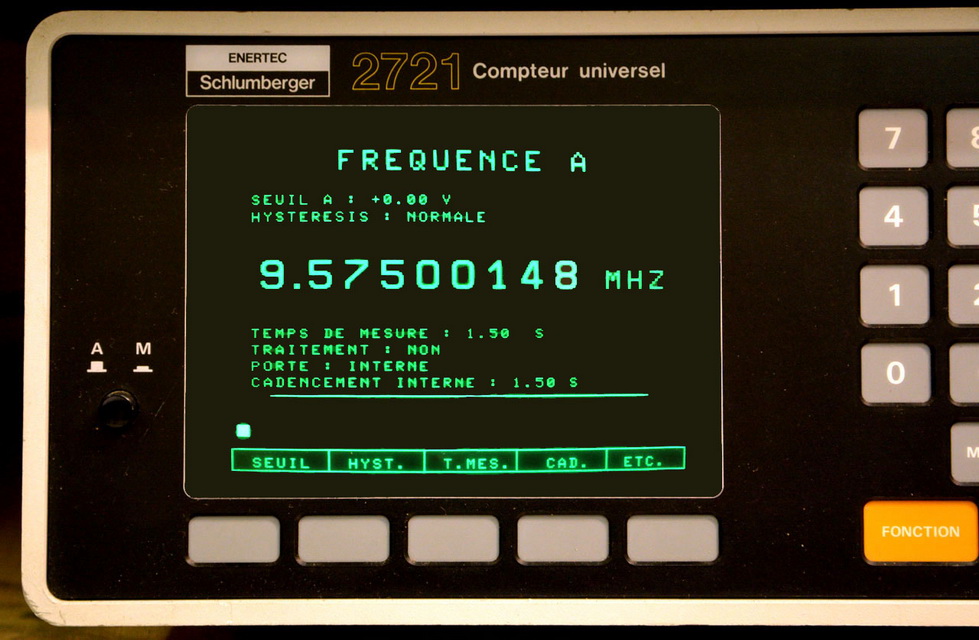

2, mesure du géné avec le fréquencemètre Schlumberger

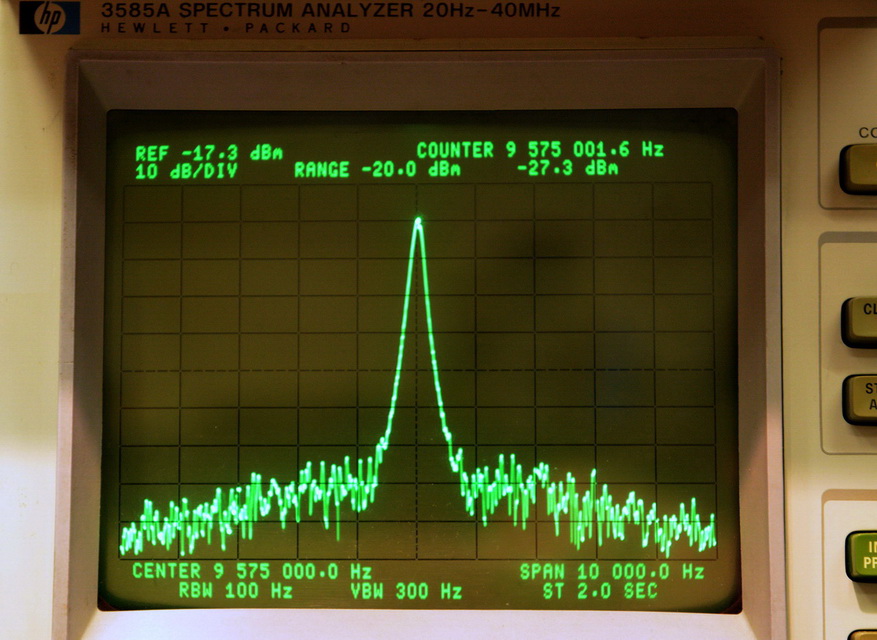

3, mesure avec le compteur intégré à l'analyseur et l'antenne déca branchée directement dessus
Michel...
| |
|
Sujet : Fréquencemètre Nouveau | De F6FLC Le 24-04-2021 à 12:11 sta |
|
Tous pilotés par GPS, précision de 1,7 x puissance - 12
|
|
Sujet : Fréquencemètre Nouveau | De RETRO25 Le 24-04-2021 à 13:19 sta |
|
@ F6FLC
certes, mais ne rêvons pas, initialement Phil nous dit qu'il envisage de renouveler son équipement labo et éventuellement ''construire un kit à l'aide de modules chinois à quelques dizaines d'euros ...
jamais ce genre de matériel n'aura la précision d'un R&S ou d'un 2721 Schlumberger !
si le but est de mesurer les fréquences oscillateur et FI de nos vieilles TSF ( ce que je pense )
point n'est besoin d'une précision à 1 hertz près !
après, je pencherais plutôt pour un petit milieu de gamme genre VOLTCRAFT FC 2500 ( je le possède depuis deux ans et il m' est bien utile ..
https://www.amazon.fr/Fr%…
qu'en pensez-vous ?
Bon, c'est un peu plus onéreux qu'un kit chinois mais beaucoup plus précis et plus sensible ..
cordialement
JB
|
|
Sujet : Fréquencemètre Nouveau | De Phil Le 24-04-2021 à 16:35 sta |
|
C'est vrai qu'avec de tel appareil, il est difficile de rivaliser. Néanmoins, c'est très intéressant.
|
|
Sujet : Fréquencemètre Nouveau | De F6FLC Le 24-04-2021 à 19:54 sta |
|
Bien sûr, c'était un petit encas récréation !
|
|
Sujet : Fréquencemètre Nouveau | De F6FLC Le 24-04-2021 à 20:00 sta |
|
|
|
Sujet : Fréquencemètre Nouveau | De F6FLC Le 24-04-2021 à 20:06 sta |
|
|
|
Sujet : Fréquencemètre Nouveau | De Michel87 Le 24-04-2021 à 20:50 sta |
|
Bonsoir,

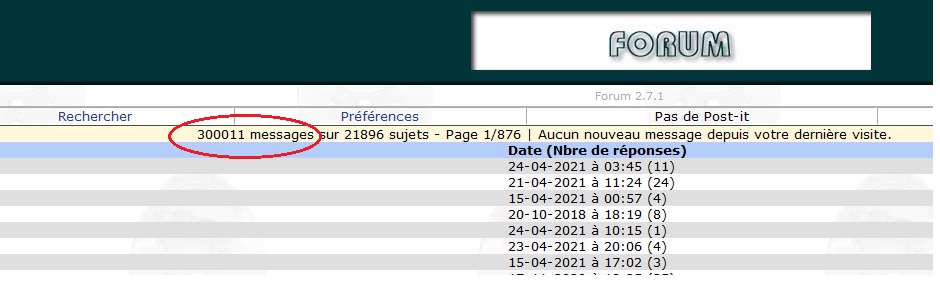

Et c'est F6FLC qui a le privilège d'être l'auteur du 300000 ème post de ce forum.
Félicitations
|
|
Sujet : Fréquencemètre Nouveau | De F6FLC Le 25-04-2021 à 00:39 sta |
|
Ouaiiiiiis !
je gagne un an d'abonnement ?
|
|
Sujet : Fréquencemètre Nouveau | De F6FLC Le 25-04-2021 à 00:40 sta |
|
on le voit où ? je ne vois pas de numérotation
|
|
Sujet : Fréquencemètre Nouveau | De Phil Le 25-04-2021 à 13:26 sta |
|
Ici =====>
| |
|
Sujet : Fréquencemètre Nouveau | De FA77157 Le 25-04-2021 à 15:13 sta |
|
Bonjour,
la doc en Français
Cdt,
Francois
| |
|
Sujet : Fréquencemètre Nouveau | De F6FLC Le 25-04-2021 à 16:52 sta |
|
Je n'ai pas ça, et pas la même présentation du forum
| |
|
Sujet : Fréquencemètre Nouveau | De F6FLC Le 25-04-2021 à 16:55 sta |
|
Ah ça y est, pour le voir il faut fermer le msg en cours...
|
|
Sujet : Fréquencemètre Nouveau | De RETRO25 Le 26-04-2021 à 12:32 sta |
|
Pour en revenir au sujet initial et pour aider Phil dans sa démarche :
y a aussi celui-ci ,d'origine chinoise, déjà en boîtier qui semble pas mal et pas trop onéreux.
1 Hz - 6 GHz
https://www.ebay.com/itm/…
bonne journée
JB
|
|
Sujet : Fréquencemètre Nouveau | De F6FLC Le 26-04-2021 à 13:27 sta |
|
Ca fait cher le (moche) coffret !
|
|
Sujet : Fréquencemètre Nouveau | De RETRO25 Le 26-04-2021 à 16:32 sta |
|
@ F6FLC
Certes, le boîtier n'est pas terrible, mais il est métallique sur le pourtour et il est assez aisé de remplacer les faces avant et arrière par deux petites plaques d'alu brossé qui ne coûtent pas une fortune ..
Quoi qu'il en soit, pour une somme inférieure à 100 euros, il ne faut pas rêver, ce sera du boîtier plastique voire ... pas de boîtier du tout et donc pas terrible.
Pour ma part, je pense que ce qui compte ce sont surtout les performances de la bête et beaucoup moins l'aspect !
et puis, ensuite, si ce n'est qu'une question de mise en boîte, rien n'empêche d' intégrer plus tard, l'électronique à un petit boitier métallique correctement blindé et d'y ajouter une petite alim filtrée et régulée aux petits oignons... mais si on veut rester dans un budget raisonnable, fait ça faire vite monter la facture ! ![](s5.gif)
cordialement
jb
|
|
Sujet : Fréquencemètre Nouveau | De F6FLC Le 26-04-2021 à 23:39 sta |
|
|
|
Sujet : Fréquencemètre Nouveau | De F6FLC Le 26-04-2021 à 23:41 sta |
|
Par contre ce que le ''moche'' a de bien, c'est l'entrée 10 MHz à l'arrière, ce qui permettra un jour de le piloter par une base de temps externe plus précise si besoin
|
|
Sujet : Fréquencemètre Nouveau | De RETRO25 Le 26-04-2021 à 23:43 sta |
|
|
|
Sujet : Fréquencemètre Nouveau | De RETRO25 Le 27-04-2021 à 00:15 sta |
|
|
|
Sujet : Fréquencemètre Nouveau | De F6FLC Le 27-04-2021 à 12:26 sta |
|
|
|
Sujet : Fréquencemètre Nouveau | De F6FLC Le 27-04-2021 à 12:30 sta |
|
Quand on cherche sur ebay, ne pas se connecter à ebay.fr mais ebay.com
il y a beaucoup plus de choix, écrire en anglais dans la barre de recherches
j'ai écrit ça : ''10 MHz GPS disciplined'', ça a donné ça :
https://www.ebay.com/sch/…
|
|
Sujet : Fréquencemètre Nouveau | De F6FLC Le 27-04-2021 à 12:31 sta |
|
|
|
Sujet : Fréquencemètre Nouveau | De faden Le 05-05-2021 à 06:36 sta |
|
Merci à tous pour toutes ces informations.
|
|
Sujet : Fréquencemètre Nouveau | De Phil Le 28-09-2021 à 13:54 sta |
|
Bonjour,
Finalement après trois mois d'attente de ma commande l'afficheur n'est jamais arrivé. Le container a dû se mettre en mer.
Finalement j'ai acheté ce petit Kit pour 12 . Après quelques difficultés pour le réglage car aucune notice n'est fournie avec, j'ai enfin obtenu un résultat : ça fonctionne pas trop mal. Le déclenchement se fait dès le premier Hz et affiche la bonne valeur quelle que soit la fréquence. Seul souci, il faut lui appliquer une tension d'au moins 7 volts pour le déclencher.
| |
|
Sujet : Fréquencemètre Nouveau | De fa77157 Le 28-09-2021 à 17:48 sta |
|
|
|
Sujet : Fréquencemètre Nouveau | De Phil Le 28-09-2021 à 18:49 sta |
|
|
|
Sujet : Fréquencemètre Nouveau | De provence Le 29-09-2021 à 17:08 sta |
|
|
|
|
