| Sujet : TSF Philips B7X43A Nouveau | De titidoc Le 09-04-2008 à 09:45 sta |
|
Bonjour à tous
Je possède un récepteur Philips B7X43A qui fonctionne très bien, mai l’éclairage cadran ne fonctionne plus. Comment peut on restaurer, ce système d’éclairage sur se model, pouvez vous
me renseigner SVP merci d’avance.
Cordialement.
|
|
| Sujet : TSF Philips B7X43A Nouveau | De JCN Le 09-04-2008 à 10:43 sta |
|
Bonjour,
Il doit y avoir 2 ampoules à vis situées derrière le cadran. Il faudrait ouvrir l'appareil ( débranché ! ) et voir.
Vous avez la doc sur ce site : rubrique Archives-->Schémas-->Philips-->tome 2

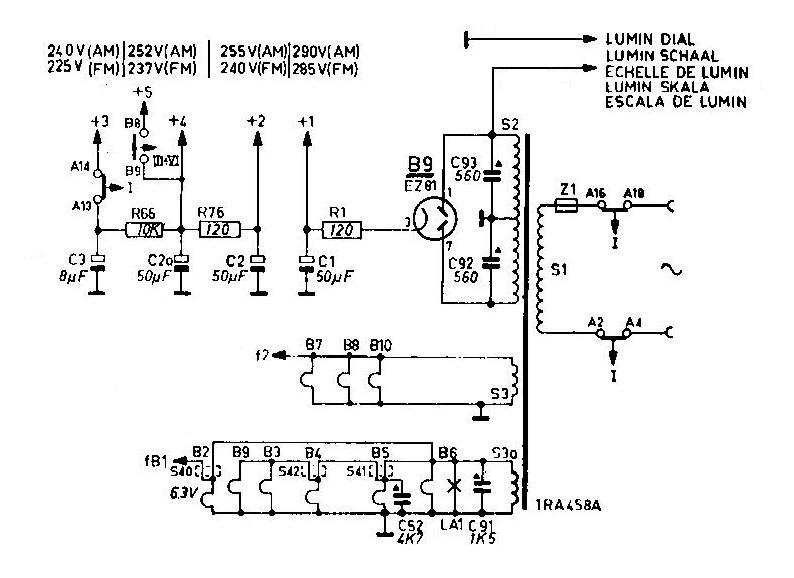

On dirait qu'elles sont alimentées sur la HT ( lumin dial ) :
JC
| |
|
| Sujet : TSF Philips B7X43A Nouveau | De titidoc Le 09-04-2008 à 11:17 sta |
|
Bonjour,JC
Non ce n’ai pas des ampoules, mais deux plaques de verre qui se chevauche dont une est recouverte de je ne s’ai quoi !!!L’alimentation se fait en HT 265V.
Cordialement.
|
|
| Sujet : TSF Philips B7X43A Nouveau | De JCN Le 09-04-2008 à 11:56 sta |
|
Une explication :
<< Sommige typen B7X14A (en B7X43A) zijn uitgerust met een luminescentie- of fosforescentie-scherm >> que l'on peut lire ici
Jacques web pourra en dire plus !
JC
|
|
| Sujet : TSF Philips B7X43A Nouveau | De titidoc Le 09-04-2008 à 12:14 sta |
|
Merci JC pour ton explication,je ne connais pas la langue allemande,mais je vais me débrouiller,traduction oblige.
A+et encore merci.
|
|
| Sujet : TSF Philips B7X43A Nouveau | De GHIBLI 1 Le 09-04-2008 à 13:13 sta |
|
Je penche plutôt pour du neerlandais, ce qui ne résoud pas le probléme !
Bon courage;
|
|
| Sujet : TSF Philips B7X43A Nouveau | De JCN Le 09-04-2008 à 14:40 sta |
|
Ce qui donne :
<< Certains types B7X14A (et B7X43A) ont récupéré avec des luminescences ou fosforescentie-scherm. Le fonctionnement convient au fonctionnement d'un LED a uniquement été lui léger qu'uitgestaald n'a pas été visible. Pour faire ceci pourtant visible un phosphore a été apporté faible sur et a irradié légèrement lui un jaune/verdâtre. Surtout, le phosphore est faible très vulnérable parce que ceux-ci réagissent à l'oxygène et la longévité totale de a été limitée à vrai dire beaucoup entier apparus. Cette technologie est donc morte rapide mort.
Tu ceci peus remplacer par une échelle normale avec les lampes petites correspondantes, ou tu peux utiliser LEP plus moderne la vieille abréviation (AUNE) en tant que remplaçant beaucoup le matériel. C'est électroniquement non-compatible, donc tu dans l'électronique de la radio dois aussi bricoler. Pour ce que plus d'informations au sujet de LEP's voir le PC techguide.
Ces plaques ne sont plus à obtenir, la solution est les lampes petites endroits ordinaires d'une radio de démolition. Le gaatje pour le schroefje pour déposer entièrement est déjà présent dans les châssis. J'ai placé dans mes B7X14A deux 8024D lampes petites >>
JC
|
|
| Sujet : TSF Philips B7X43A Nouveau | De Pierrot du 82 Le 09-04-2008 à 15:00 cms |
|  |
C'est le fameux écran luminescent qui n'a fonctionné que quelques mois
D'après certains, il faut remplacer le fond de cadran par un diffuseur en plastique vert éclairé sur la tranche ou par derrière par des ampoules de cadran classique ou pourquoi pas par une rampe de LED vertes, mais il faut prévoir une alimentation en continu !
| |
|
|
| Sujet : TSF Philips B7X43A Nouveau | De titidoc Le 09-04-2008 à 15:00 sta |
|
Bonjour GHIBLI1
Merci pour votre réponse.
Cordialement.
|
|
| Sujet : TSF Philips B7X43A Nouveau | De titidoc Le 09-04-2008 à 15:03 sta |
|
Merci JC pour la traduction du texte.
|
|
| Sujet : TSF Philips B7X43A Nouveau | De titidoc Le 09-04-2008 à 15:10 sta |
|
Bonjour pierrot du 92
Merci de cette une des solutions que j’envisage de faire.
Cordialement.
|
|
| Sujet : TSF Philips B7X43A Nouveau | De JCN Le 09-04-2008 à 15:15 sta |
|
Oh, je n'ai pas fait grand-chose : Systran
Reste la méthode conseillée par Pierrot du huit-deux !
J'aime beaucoup : << donc tu dans l'électronique de la radio dois aussi bricoler >>
JC
|
|
| Sujet : TSF Philips B7X43A Nouveau | De JCN Le 09-04-2008 à 15:18 sta |
|
Pierrot, t'as migré vers les Hauts de Seine ? J'aurais pas cru !
|
|
| Sujet : TSF Philips B7X43A Nouveau | De Yves Le 09-04-2008 à 18:21 cms |
| |
Cela m'intrigue, je ne connais pas ce type de cadran, quelqu'un peu m'expliquer le système avec une photo du cadran....
Yves
| |
|
|
| Sujet : TSF Philips B7X43A Nouveau | De yves Delbray Le 09-04-2008 à 20:21 sta |
|
J'ai récupéré le week end dernier (avec le juke box et d'autres bricoles  ) un B7X44A qui fonctionne bien mais dont le cadran n'éclaire plus aussi, je vais ouvrir ça ce week end et faire des photos si c'est le système en question plus haut
|
|
| Sujet : TSF Philips B7X43A Nouveau | De Jean Roland Le 09-04-2008 à 20:31 sta |
|
Je suis bien curieux de connaître cet éphémère système déclairage cadran !
|
|
| Sujet : TSF Philips B7X43A Nouveau | De jcj Le 01-02-2020 à 16:32 sta |
|
Bonjour,

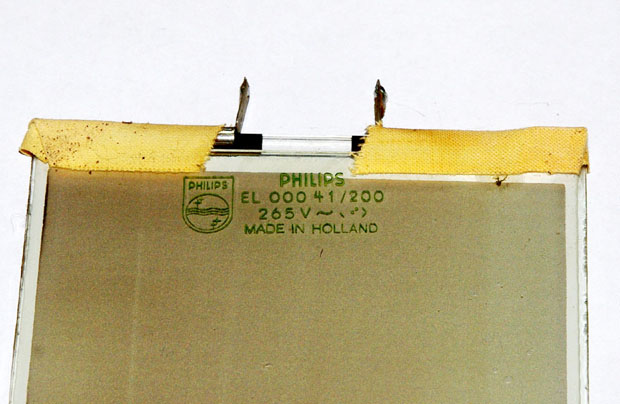

12 ans après, le mystérieux éclairage cadran du B7X43A revient en photos ->

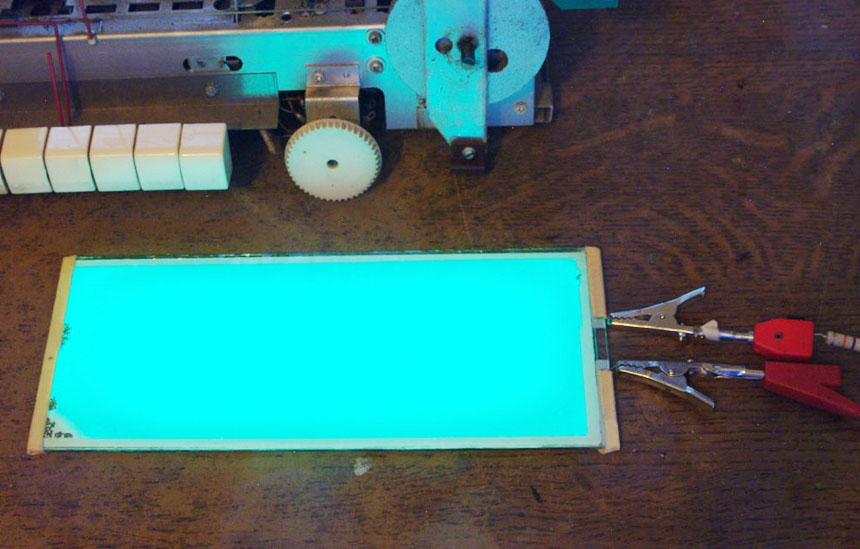

A la mise sous tension du poste, ça crépitait et ça flambait à l'intérieur (traces noires sur les cotés). Avec une résistance de 47k en série, cela parait fonctionner à nouveau avec certainement une perte de luminosité.
Principe toujours mystérieux. La couleur rappelle celle des œil(s ?) magiques.
Cordialement : jcj
| |
|
| Sujet : TSF Philips B7X43A Nouveau | De RETRO25 Le 01-02-2020 à 16:43 sta |
|
@ jcj
effectivement, curieux le procédé, je ne connaissais pas …
pour le reste ,
je vois que je ne suis pas le seul à me poser la question !
''un oeil magique '' ------ > des oeil(s) ?? yeux ?? magiques , j'opterai plutôt pour oeils magiques , il faudrait demander à un spécialiste de la langue française ...
meilleures salutations
JB
|
|
| Sujet : TSF Philips B7X43A Nouveau | De michel87 Le 01-02-2020 à 18:20 sta |
|
Bonsoir,
Ce principe d'électro-luminescence était aussi utilisé dans les années soixante pour rendre lumineux les poussoirs extérieurs de sonnerie.
|
|
| Sujet : TSF Philips B7X43A Nouveau | De jcj Le 03-02-2020 à 08:29 sta |
|
Bonjour,
Selon ce forum allemand il existe des plaques lumineuses qui conviendraient pour remplacer ces anciennes plaques Philips :
 http://www.olworld.de/pro…

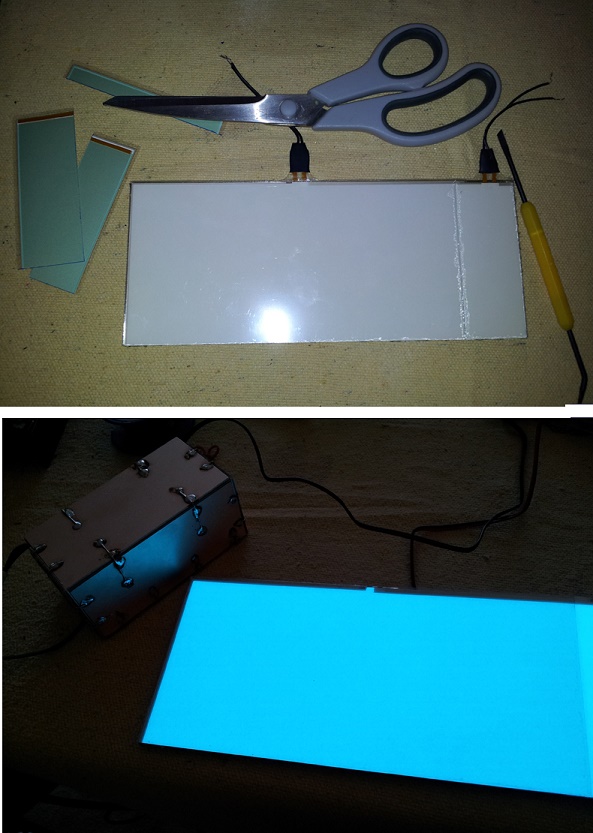

Apparemment elles se découpent aux ciseaux et s'alimentent par un petit onduleur.
Mais ne connaissant pas la l'allemand, je n'ai pas tout compris. Quelqu'un connait-il ces plaques lumineuses ?
Cordialement : jcj
| |
|
| Sujet : TSF Philips B7X43A Nouveau | De jfcrois Le 03-02-2020 à 09:39 sta |
|
Bonjour,
Oui, j'ai acheté sur Conrad -il y a longtemps- une petite plaquette de ce genre (couleur rose) avec son alimentation. C'était pour pouvoir montrer un système de rétro-éclairage des afficheurs à cristaux liquides ... mais je n'ai jamais pu être sûr que ce dispositif était bien utilisé comme tel.
Depuis, cette plaquette a disparu dans les profondeurs de mes entassements !
|
|
| Sujet : TSF Philips B7X43A Nouveau | De pointcom Le 03-02-2020 à 09:46 sta |
|
Bonjour
On en trouve pour le modélisme, on a a utilisé à Mini world https://miniworldlyon.com/ pour certaines animations. L'alimentation est réalisé grâce à un oscillateur pour obtenir au moins 120 volts à partir du 12 à 16 volts alternatif.
Je ne sais plus où on les avait acheté, mais vu l'alimentation, dans une radio il y a risque de parasites.
Il existe ceci https://www.nextmodelrc.c… plus facile à metrre en oeuvre.
Avec google j'ai traduit le lien >>>>>>>>>>>>>>>>>>>>>>>
| |
|
| Sujet : TSF Philips B7X43A Nouveau | De pointcom Le 03-02-2020 à 09:55 sta |
|
|
|
| Sujet : TSF Philips B7X43A Nouveau | De RETRO25 Le 03-02-2020 à 12:14 sta |
|
bonjour à tous
un peu de doc en allemand et une adresse pour acheter ce produit
https://www.el-licht.de/e…/
bonne lecture ....
pour la traduction vous copiez les paragraphe et vous le collez à l'endroit prévu ce traducteur automatique, ce n'est pas trop mal traduit
https://www.deepl.com/fr/…
bonne journée à tous
|
|
| Sujet : TSF Philips B7X43A Nouveau | De RETRO25 Le 03-02-2020 à 12:22 sta |
|
Pour ceux que la langue de Goethe indispose ...
une petite traduction vite fait /
'' Fonctionnalité : Que sont les films électroluminescents ?
Une feuille EL est une feuille flexible qui s'illumine lorsqu'une tension électrique est appliquée. Ceci est basé sur l'effet de l'électroluminescence. La découverte de l'électroluminescence (EL) remonte à 1936, mais le développement est resté au stade du laboratoire jusque dans les années 1960. L'objectif était de développer une alternative à l'ampoule électrique, qui a échoué en raison des possibilités techniques données. Plus tard, les lampes EL ont été principalement utilisées dans l'industrie aérospatiale.
Aujourd'hui, d'autres domaines d'application ont été trouvés dans lesquels la lampe EL peut démontrer ses avantages : En raison de sa faible profondeur d'installation, de sa flexibilité, de sa distribution lumineuse homogène et de sa faible consommation d'énergie, il trouve son principal domaine d'application dans le rétroéclairage des écrans techniques des véhicules, des téléphones portables, des ordinateurs portables ou des instruments de mesure.
L'électroluminescence est la propriété de certains phosphores de briller dans un champ électrique.
La lampe EL émet la lumière en fonction du courant. Le courant circule dès que la tension aux électrodes change au fil du temps. Les lampes EL sont donc électriquement parlant un condensateur et nécessitent une tension alternative. Ils sont donc également appelés ''condensateurs d'éclairage''.
L'un des avantages des lampes EL est leur temps de réaction court. Le délai de mise en marche peut être négligé avec les systèmes couramment utilisés aujourd'hui et le délai d'arrêt est de 100ns. Il en résulte une fréquence maximale raisonnable d'environ 3000 Hz. Cependant, l'efficacité diminue en raison de la surexcitation dès que la fréquence dépasse la limite.
Structure
Le film EL standard est constitué de six couches : Tout d'abord, une couche de pigment EL est sérigraphiée sur une feuille frontale transparente et électriquement conductrice (également appelée électrode frontale). Il est suivi d'un diélectrique en céramique, qui sert de réflecteur, puis d'une couche de pâte conductrice à l'argent. Cette pâte forme l'électrode arrière. Le film EL est complété en le scellant avec un laminé sur les deux faces et un contact électrique.
Couleurs
Nous avons fait fonctionner des lampes EL de couleur blanche (éteintes en rose clair) et cayn (éteintes en gris clair).
Dessins et modèles spéciaux
Nous fabriquons des lampes EL dans des dimensions allant jusqu'à 1000x2000mm. Les dessins spéciaux peuvent être produits en petites quantités ou être réalisés au laser à partir de formats standard.
Nous distribuons également des films multi-contacts. Vous pouvez couper la feuille vous-même sans avoir à monter des contacts d'alimentation par la suite. Vous pouvez couper autant de feuilles individuelles que la feuille a de contacts.
Nous ne nous contentons pas de distribuer des feuilles lumineuses plates, mais nous produisons également des designs individuels adaptés à vos besoins :
Nous fabriquons pour le secteur de la publicité, les musées, les expositions et les théâtres : des présentoirs, des panneaux d'affichage et des enseignes lumineuses ou un rétro-éclairage industriel pour les appareils électroniques.
Concevez, façonnez, imprimez et contrôlez l'électronique à partir d'une seule source !
Traduit avec www.DeepL.com/Translator (version gratuite)
bonne lecture
JB
|
|
| Sujet : TSF Philips B7X43A Nouveau | De blaisepascal Le 03-02-2020 à 12:31 sta |
|
Bonjour,
Il y quelques temps, j'avais un réveil utilisant ce genre de système pour le rétro-éclairage nocturne du LCD. Ce rétro-éclairage a rendu l'âme au bout d'une quinzaine d'années de service, par apparition d'une zone non luminescente qui s'étendait progressivement.
Le rétro-éclairage ne fonctionnait pas en permanence mais à la demande quelques secondes à la pression d'un bouton. Dans le silence complet, on entendait distinctement le sifflement de l'onduleur.
La durée de fonctionnement cumulée sur un peu plus de 15ans n'a pas du dépasser une dizaine d'heures. Le vieillissement doit avoir lieu même hors tension, un peu comme les condensateurs papier.
Pascal
|
|
| Sujet : TSF Philips B7X43A Nouveau | De RETRO25 Le 03-02-2020 à 12:32 sta |
|
seconde partie de la traduction ( suite et fin )
Avantages par rapport aux autres types d'éclairage
Les feuilles d'éclairage électroluminescentes, ou feuilles EL en abrégé, sont utilisées lorsqu'il n'y a pas d'autre source de lumière. Ils sont minces et flexibles, ne génèrent pratiquement pas de chaleur et offrent un éclairage uniforme sur toute la surface
Appartement : La surface éclairée est une fine feuille flexible. (à moins de 0,2 mm)
Flexible : le film peut être plié, collé et coupé.
Agréable : une lumière complètement uniforme sans différences notables de luminosité sur la surface. Pas de scintillement et pas de délai de mise en route.
Longue durée de vie : la lampe a une durée de vie d'environ 4000 heures et ne tombe pratiquement jamais en panne, même après cela.
Attrayant : les films EL ont l'incomparable ''look high-tech''. Ainsi, chaque lampe devient un accroche-regard.
Économique : les feuilles EL ont un rendement d'environ 95%, de sorte que la consommation d'énergie n'est que 1/6 de celle d'un tube fluorescent. Il n'y a donc pratiquement pas de développement de chaleur.
Robuste : totalement insensible aux vibrations, mécaniquement très résistant et stable en température. Vous pouvez même marcher dessus.
Attirant l'attention : grâce à des onduleurs appropriés à gradation infinie et à des effets de lumière, les pigments lumineux peuvent être utilisés pour des lettrages et des logos.
Imprimable : Complètement indépendant de la forme et de la surface. Par exemple, les chiffres sont imprimés sur des disques de compteur de vitesse.
Domaines d'application
Publicité : Animation et rétro-éclairage d'articles promotionnels, de panneaux d'affichage et d'enseignes diverses.
Industrie électronique : rétro-éclairage des écrans, des claviers et des cadrans ; les lampes EL sont de plus en plus utilisées pour les cas de modification
Systèmes d'information : Éclairage des panneaux d'affichage, éclairage de sécurité, éclairage de signalisation, marquage des voies d'évacuation par des panneaux et des bandes lumineuses fixées de manière appropriée, systèmes de guidage pour les itinéraires des visiteurs
Industrie automobile : éclairage et rétroéclairage des instruments, des garnitures ou de divers éléments décoratifs dans tout l'habitacle du véhicule
Luminosité
Pour les lampes EL, la luminosité est exprimée sous la forme de la luminance L en [cd/qm]. Elle dépend de la tension et de la fréquence de fonctionnement et se situe généralement autour de 80 cd/qm. C'est à peu près la luminosité d'un écran d'ordinateur.
Lifetime
Les feuilles d'éclairage EL perdent leur luminosité en vieillissant, mais ne tombent pratiquement jamais en panne. La durée de vie d'un film est d'environ 4000 heures de fonctionnement, le film ayant encore 50% de sa luminosité initiale.
La durée de vie utile dépend de divers facteurs.
La qualité des pigments lumineux joue un rôle décisif. Plus la qualité des pigments est élevée, plus la durée de vie des films EL est longue. Il n'y a pratiquement pas d'échec total.
D'autres facteurs sont la tension et la fréquence appliquées. Plus ceux-ci sont élevés, plus l'efficacité lumineuse est élevée et plus la durée de vie du film EL est courte. Cela est dû au fait que les processus chimiques qui provoquent le vieillissement des pigments lumineux se produisent plus rapidement à une tension et une fréquence plus élevées.
Il ne faut pas oublier le formulaire de fréquence. Une courbe sinusoïdale pure souligne le moins les pigments lumineux. Les courbes rectangulaires ou triangulaires ont pour effet de réduire la durée de vie des films.
La protection mécanique doit également être envisagée. Les films complètement rétractés durent plus longtemps que les matériaux non protégés. Les pigments lumineux sont principalement endommagés par la pénétration de l'humidité. L'encapsulation complète est recommandée, généralement avec un laminé à chaud en polyester.
Contactez
Sertissage - contact invasif
Les contacts sont pressés à travers le composite stratifié entièrement assemblé de la feuille EL. Ce procédé est la solution rentable, rapide et simple pour les petites surfaces éclairées.
Connecteur à force nulle - contact non invasif
Les pistes conductrices de la cosse sont enfoncées dans une bande de contact. Une telle procédure est simple et rapide grâce à un contact à pince détachable.
Contact adhésif - contact non invasif
Lorsqu'ils sont reliés à l'aide d'un adhésif conducteur d'électricité, les points de contact peuvent être réalisés en tout point du dos de la lampe. Un laminage ultérieur est possible.
Traitement
Le film peut être découpé dans n'importe quel format, pour autant que les connexions électriques soient maintenues. Pour cela, il est préférable d'utiliser un cutter. Cela peut provoquer des courts-circuits des couches conductrices sur les bords coupés. Vous pouvez les ''brûler'' avec un bloc d'alimentation standard de 12V/1A.
La feuille peut être pliée jusqu'à un rayon de 15 mm et peut ainsi être transformée en objets tridimensionnels.
Veuillez noter :
1) La connexion électrique de la feuille est constituée d'un laminé de plastique et de cuivre avec des câbles soudés. Ne pliez pas inutilement les cosses de raccordement d'avant en arrière pour éviter de rompre le cheminement du conducteur. Les cosses déchirées ou cassées ne sont pas un motif de plainte !
2) N'utilisez que des onduleurs appropriés pour le fonctionnement. Surtensions et fréquences incorrectes
|
|
| Sujet : TSF Philips B7X43A Nouveau | De jcj Le 03-02-2020 à 17:33 sta |
|
Merci pour la traduction. Quel boulot ! On découvre des produits inattendus.
Une bonne idée pour redonner son look d'origine au cadran de ce Philips Capella.
En attendant, je vais essayer de garder la plaque EL en verre d'origine, avec ajout d'une résistance en série, en espérant qu'elle possède encore quelques heures de vie.
Cordialement : jcj
|
|
| Sujet : TSF Philips B7X43A Nouveau | De Masterorion Le 03-02-2020 à 22:49 cms |
| |
Très intéressant, un grand merci pour le partage.
Il me semble que pas mal de ces postes ont été convertis par les dépanneurs en éclairage classique, mais je ne sais plus si c'était une préconisation Philips.
| |
|
|
|
