| Sujet : calibrer un vieux Metrix 462 Nouveau | De georgesgiralt Le 03-01-2010 à 13:36 sta |
|
Bonjour, dans ma collection Metrix j'ai un 462 (ni B, ni C ni... E) qui est un peu faux. Il lit systèmatiquement au dessus des autres multimètres que je possède (que ce soit des 462 ou d'autres non Metrix).
Un rapide coup d'oeil dedans ne me montre pas de potentiomètres d'ajustage.
Question : Comment qu'on fait on pour faire ?
D'avance merci pour votre aide !
|
|
| Sujet : calibrer un vieux Metrix 462 Nouveau | De JC Négret Le 03-01-2010 à 13:52 sta |
|
Tordre l'aiguille ?
Ok, je sors.
|
|
| Sujet : calibrer un vieux Metrix 462 Nouveau | De Pierrot du 82 Le 03-01-2010 à 14:07 cms |
|  |
Il faut remettre le shunt magnétique en place...
C'est la plaque de tôle qu'on voit à l'arrière du galva, ici --------------->
| |
| |
|
| Sujet : calibrer un vieux Metrix 462 Nouveau | De Gilbert Le 03-01-2010 à 14:11 sta |
|
Est-ce que l'écart entre deux mesures est toujours identique, en valeur absolue?
Ou bien s'agit-il d'un pourcentage constant ou non de différence entre deux valeurs?
Sur n'importe quel calibre?
Un petit tableau de relevé de mesures nous aiderait!
|
|

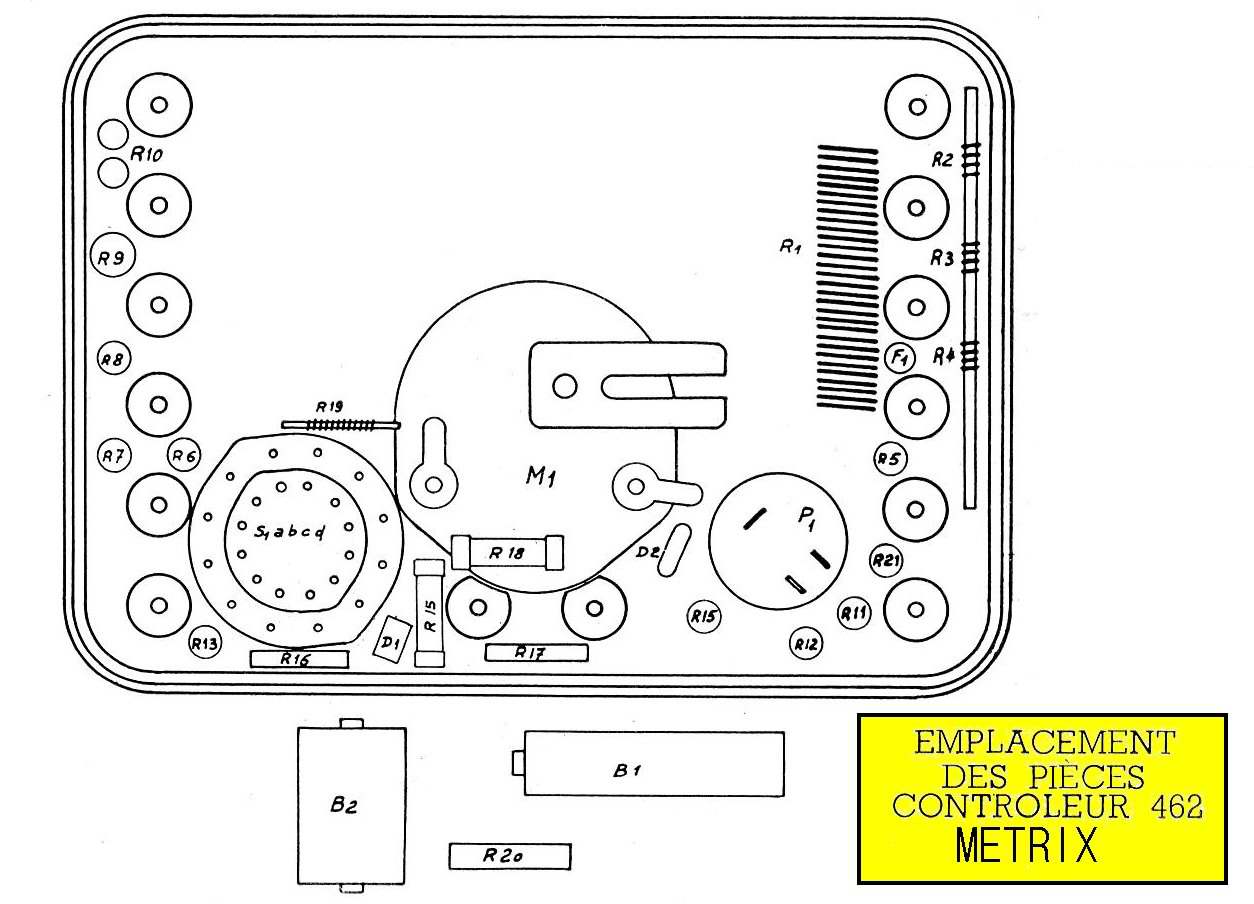

| Sujet : calibrer un vieux Metrix 462 Nouveau | De Pierrot du 82 Le 03-01-2010 à 14:50 cms |
| |
Ne t'unquietes pas Gilbert, il y a des réglages...
R19 appoint à 4KOhms de la résistance du galva,
R17 poue ajuster sur le calibre 1 mA alternatif
R16 pour ajuster sur le calibre 3V alt.
| |
|
|
| Sujet : calibrer un vieux Metrix 462 Nouveau | De georgesgiralt Le 03-01-2010 à 23:50 sta |
|
Bon, pour ce que j'ai vu rapidement, il semble faux d'environ 3 divisions (5.6 V au lieu de 5.3) et aussi 235 V AC au lieu de 225 VAC.
Comme les échelles ne sont pas les mêmes c'est pas très évident.
Comment feriez vous pour trouver la valeur du défaut et savoir si c'est juste le shunt magnétique qu'il faut bouger ou autre chose ?
|
|
| Sujet : calibrer un vieux Metrix 462 Nouveau | De Gilbert Le 04-01-2010 à 00:26 sta |
|
Je pense que Pierrot a répondu.
Ce que je suggérais c'était de faire plusieurs mesures sur le même calibre: 4v,5v 6 v etc pour voir si l'écart était constant. Puis de répéter la procédure sur un autre calibre: par exemple calibre 10 volts, puis calibre 30 volts.
Sachant que pour une précision plus grande, il est necessaire de toujours choisir le calibre le plus proche de la valeur à mesurer. Exemple pour mesurer 9 volts choisir le calibre 10 volts au lieu du 30.
Avec mes excuses si "j'enfonce une porte ouverte "
![[:Hi:]](s12.gif)
|
|
| Sujet : calibrer un vieux Metrix 462 Nouveau | De Michel 87 Le 04-01-2010 à 12:48 sta |
|
Non, vous n'enfoncez pas une porte ouverte.
Ce qui est évident pour les uns ne l'est pas forcément pour les autres et ce qui fait l'intéret de ce site est sa diversité, chacun apportant un élément complémentaire.
Celà dit, ce 462 ancien souffre peut être de la dérive des valeurs de composants.
La procédure proposée est tout à fait logique.
|
|
| Sujet : calibrer un vieux Metrix 462 Nouveau | De Michel Rentmeesters Le 04-01-2010 à 16:10 sta |
|
Bonjour à tous,
Je possède encore un "vieux" 462 version C et il ne marche plus sur la gamme 1000 Volt. Mais je vois que chaque résistance est ici "doublée" physiquement et il y a de la place sur le circuit imprimé pour une deuxième résistance (à mettre en série avec la première) sans doute pour tarer l'instrument pendant sa fabrication. (???)
Si quelqu'un possède son schéma.. Il ressemble à la version F mais ...
Est-ce que quelqu'un de féru en la matière peut me dire si mon hypothèse est exacte ? (tarage en usine)
Merci
Michel.
|
|
| Sujet : calibrer un vieux Metrix 462 Nouveau | De Bernard-GRZ Le 04-01-2010 à 17:13 sta |
|
De la doc se trouve dans les archives.

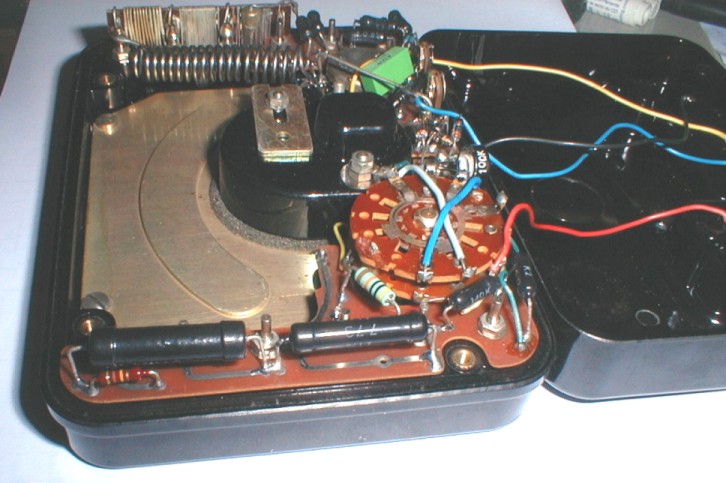

J'ai ouvert mon MX462C. Deux résistances, 1M et 510k, sont montées en série sur le calibre 1000V.
Appareil non modifié acheté le 20/01/1975.
| |
|
| Sujet : calibrer un vieux Metrix 462 Nouveau | De Bernard-GRZ Le 04-01-2010 à 17:13 sta |
|
|
|
| Sujet : calibrer un vieux Metrix 462 Nouveau | De Michel Rentmeesters Le 04-01-2010 à 17:31 sta |
|
Merci Bernard,
Etes-vous sûr des valeurs ?
Sur le mien, pour le calibre 1000 V, la petite résistance (en série avec la grosse noire) vaut 271 kohms (rouge/violet/Jaune/5 %), mesurée à l'aide d'un fluke 75. La grosse noire est bien coupée.
De plus (j'ai houbié de le signaler) je me souviens avoir laissé très longtemps ce voltmètre sous tension (en ayant fait usage du calibre 300 V) et j'ai trouvé les traces de cette réparation faite par moi-même assez grossièrement avec 2 Résistances de 2,2 M (à 10 %) montées en série. Ce qui fait 4,4 Mohms au lieu de 4 M comme indiqué sur le schéma du modèle F (je reprécise que le mien est un C)
L'idéal serait de disposer de la notice de tarage du constructeur... (car il importe sans doute de respecter un ordre : il ne suffit pas de ..)
Michel.
|
|
| Sujet : calibrer un vieux Metrix 462 Nouveau | De Michel Rentmeesters Le 04-01-2010 à 17:42 sta |
|
Désolé Bernard, nos interventions se sont croisées.
Vous confirmez donc bien 14 m et 510 k. Moi j'ai x M (je suppose que c'est 14 M) et 271 k. Ce qui me fait dire que cela devait être un pratique courante à l'époque qui consiste à customiser la machine en prévoyant des résistances en série. Les valeurs de R indiquées sur le schéma - quoique correctes - sont donc indicatives
Michel
|
|
| Sujet : calibrer un vieux Metrix 462 Nouveau | De Bernard-GRZ Le 04-01-2010 à 18:07 sta |
|
J'ai retrouvé mes croquis coloriés avec mes annotations pour chaque sélection.
J'avais remplacé la résistance ajustable R16 de 100k (mauvais contact au niveau d'un sertissage de la piste carbone)
Les résistances sont bien de 14M et 510k sur le mien.
La résistance R19 de 1k permet le réglage de U et A en continu (le plus simple 100µA).
La résistance R16 de 100k pour U en alternatif.
La résistance R17 de 22k pour I en alternatif.
|
|
| Sujet : calibrer un vieux Metrix 462 Nouveau | De Pierrot du 82 Le 04-01-2010 à 21:32 cms |
| |
La procédure de réglage a été donnée hier à 14;07 et14;50
| |
|
|
| Sujet : calibrer un vieux Metrix 462 Nouveau | De Bernard-GRZ Le 04-01-2010 à 22:07 sta |
|
J'ai continué pour répondre à la dernière phrase de 17:31
Pas tout relus, désolé Pierrot
|
|
| Sujet : calibrer un vieux Metrix 462 Nouveau | De XYZ du 56 Le 28-01-2012 à 21:35 sta |
|
Bonsoir,
Qui a dit 14Mohms + autre résistance?
C'est que la 14M. ne les fait pas. A raison de 20kohms/V, pour "descendre" de 1000v à 300v, IL FAUT TOUT JUSTE 14Mohms.
Indiqué: R 10+ R 10A = 14M. 0,8% 1W.
Comme il faut 4M. pour passer de 300v à 100v.
| |
|
| Sujet : calibrer un vieux Metrix 462 Nouveau | De Bernard-GRZ Le 28-01-2012 à 22:31 sta |
|
Bonsoir,
La sensibilité indicative de R/V est le choix d'un appareil pour la mesure à effectuer.
Les mesures sont faussées si le voltmètre consomme plus que le montage à tester.
Pour une meilleure lecture dans la liste des pièces : une ligne R10A de 14M 1w et sur une autre ligne R10 complément pour ajustage du calibre.
Bonne soirée.
|
|
| Sujet : calibrer un vieux Metrix 462 Nouveau | De XYZ du 56 Le 28-01-2012 à 22:39 sta |
|
Désolé, dans la liste des pièces électriques de la notice d'utilisation du 462C (page 15), il n'y a qu'une seule ligne. Indiquée R 10+ A > 14M. 0,8% 1W.
Bonsoir.
|
|
| Sujet : calibrer un vieux Metrix 462 Nouveau | De Bernard-GRZ Le 29-01-2012 à 11:35 sta |
|
Bonjour,
Il aurait dû y avoir 2 lignes dans la liste pour une meilleure compréhension...
|
|
| Sujet : calibrer un vieux Metrix 462 Nouveau | De XYZ du 56 Le 29-01-2012 à 11:58 sta |
|
Re désolé, de là à dire que même Métrix "patauge": faut pas exagérer!
Si sur la gamme 1000v. la R est "empirique", alors qu'en est-il sur le autres gammes qui, toutes, respectent ces fameux 20kohms/v: avec une seule résistance?
Si ces valeurs sont approximatives, alors il n'est pas étonnant que les divers 462C "disent" n'importe quoi!
|
|
| Sujet : calibrer un vieux Metrix 462 Nouveau | De Bernard-GRZ Le 29-01-2012 à 12:55 sta |
|
Mon mx462c est câblé avec 2 résistances en série. Peut-être un rapport avec les 4 % de tolérance, un ajustage avec la lecture des graduations ?
Il fonctionne correctement, c'est le principal.
Une seule résistance sur les schémas des 462, 462F et H...
Bonne journée.
|
|
| Sujet : calibrer un vieux Metrix 462 Nouveau | De XYZ du 56 Le 30-01-2012 à 10:01 sta |
|
Bonjour,
Faut pas paniquer.
A la lecture de ce sujet et d'un autre intitulé: "Métrix: problème?" on peut s'apercevoir que Métrix semblait faire n'importe quoi!
Semblait car certains possesseurs de cet appareil trouvent à l'intérieur des R diverses et, que, en plus l'on relève des schémas différents pour ce qui est du 462C.
14Mohms, 14M., 14M. + XXXk., 2 X 7, 04M.
Les schémas, scannés, sont divers et un de chez Free montre, même, une impression du sigle Métrix qui n'est pas la même que l'on retrouve dans d'autres.
Un catalogue donne un schéma page 15 quand pour un autre c'est page 55, etc.
Globalement, si ça vous va: ça vous va et... n'en parlons plus; sinon faites marcher le commerce et achetez un numérique!!! Ou un analogique ITT/Métrix (il en reste un!).
|
|
| Sujet : calibrer un vieux Metrix 462 Nouveau | De XYZ du 56 Le 30-01-2012 à 11:04 sta |
|
Il en reste un... un modèle!
|
|
|
