| Sujet : 3CX1500D3 Nouveau | De dede2000 Le 14-03-2015 à 22:40 sta |
|
bonsoir
j'ai besoin de vos lumières sur ce tube une triode utilisée en oscillatrice dans des machines a plasma.
Le but serait de l'utiliser en classe C pour amplifier de la fm donc.
Mon souci est de savoir si il y a besoin de neutrodyne ce tube en ajoutant des capacités pour évité qu'elle n'auto-oscille justement, et peut on l'utiliser dans un montage grille a la masse comme la plupart des triode utilisées en RF.
N’étant pas un spécialiste des tubes et de leur datasheet je vous demande conseil.
Merci pour votre aide.
Cordialement.
| |
|
| Sujet : 3CX1500D3 Nouveau | De F6CER Le 15-03-2015 à 08:58 sta |
|
Bonjour
ce tube n'est pas très adapté à fonctionner en grille à la masse car c'est une triode à faible coeff d'amplification et il lui faut une polarisation négative importante . Les caractéristiques le donnent d'ailleurs comme amplificateur classe "C" classique , et comme toute triode attaquée par la grille , il faut neutrodyner.
bon montage
|
|
| Sujet : 3CX1500D3 Nouveau | De ON5MJ Le 15-03-2015 à 09:28 sta |
|
Cela peut faire 3KW en classe C. Bon travail.
|
|
| Sujet : 3CX1500D3 Nouveau | De dede2000 Le 15-03-2015 à 10:45 sta |
|
Bonjour
Ok merci pour ces précisions, donc on peut faire un montage cathode a la masse et on polarise la grille négativement.
Comment peut on déterminer la valeur de cette tension? Pour un point de fonctionnement optimum. ensuite comment déterminer la valeur de la capacité de netrodynage?
enfin ou placer cette capacité de façon stratégique pour éviter l'auto-oscilation du tube merci pour vos conseils.
Une ébauche de schéma.
| |
|
| Sujet : 3CX1500D3 Nouveau | De Y.M. Le 15-03-2015 à 11:37 sta |
|
T'as un compteur bleu ?
150W de chauffage, 1500W de dissipation d'anode sans compter le "ventilateur", Eimac dit 65 pieds cubiques par minute  soit presque 2m cubes par minute !
En classe C, pas besoin de tension négative auxiliaire, elle se crée toute seule aux bornes de la résistance de fuite mais il faut prévoir plus de 80W de "drive", sinon tout s'envoie en l'air !
Ebauche de nomenclature:
1 Fenwick
. .
. .
Yves
|
|
| Sujet : 3CX1500D3 Nouveau | De dede2000 Le 15-03-2015 à 11:44 sta |
|
salut Yves
Bien c'est plus un challenge qu'une utilisation normal donc pour le compteur EDF 6kwa pour les test pendant 3mn c'est pas la mort!
Pour l'auto polar je suis pas un adepte de ces système ésotérique! Je préfère sans hésitation une alim auxiliaire.
|
|
| Sujet : 3CX1500D3 Nouveau | De F6CER Le 15-03-2015 à 12:18 sta |
|
Re
Le point de fonctionnement et tous les renseignements figurent dans la feuille de caractéristiques du constructeur que vous avez donné dans votre premier message ; pour le neutrodynage, vous pouvez employer la méthode classique de circuit grille en push-pull, la valeur dépendra de la capa grille-anode donnée par le constructeur mais aussi de la taille du compartiment et du circuit d'accord plaque
|
|
| Sujet : 3CX1500D3 Nouveau | De ON5MJ Le 15-03-2015 à 14:03 sta |
|
Voir aussi les pages intéressantes de Cliquet dans son livre en deux tomes des petits émetteurs sur OC.
|
|
| Sujet : 3CX1500D3 Nouveau | De F1FTP Le 15-03-2015 à 14:51 sta |
|
Bonjour à tous
Je ne voudrais pas jouer les rabat joie ,mais vous vous lancez dans un projet qui demande des moyens plus industriels que de la bidouille amateur.
Avez vous le support du tube et les cavite d'accord grille et plaque ?
4kv d'alim ht  un faut geste et c'est vous qui quittez définitivement ce forum.
De plus les composants spéciaux qu'il faut pour un tel projet sont difficilement trouvables et coûtent un fortune.
|
|
| Sujet : 3CX1500D3 Nouveau | De dede2000 Le 15-03-2015 à 20:15 sta |
|
Et bien je suis un passionné et a l'instar de ceux qui s’achètent des Rembrandt!
Moi je récupère du matos RF d’occase!
Pour la manipulation de la THT il y a des précautions a prendre c'est tout!
Je ne peut rien dire de mieux!
Et je vous rassure je n'ai pas de Rembrandt ni de Ferrari!! HI x 3!!
|
|
| Sujet : 3CX1500D3 Nouveau | De Guy F6CTP Le 15-03-2015 à 20:54 sta |
|
Bonsoir,
Même avec moins de KW je prenais des précautions pendant le réglage de cet émetteur RF
14MHZ couplé à une cloche sous vide de déposition
J(avais aussi q.q. années de moins en 90
Guy
| |
|
| Sujet : 3CX1500D3 Nouveau | De Guy F6CTP Le 15-03-2015 à 20:56 sta |
|

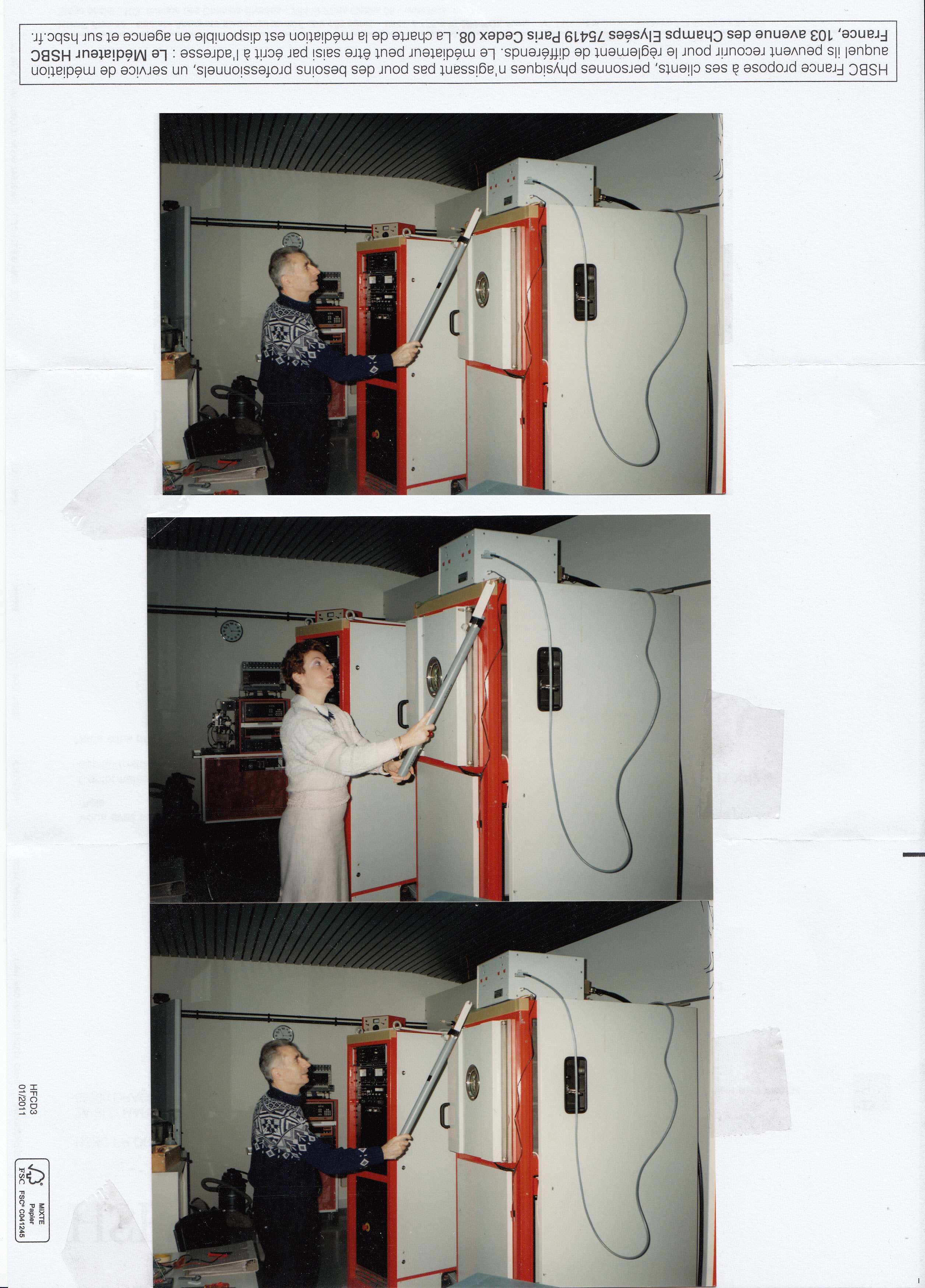

Booff j'avais pas vu que la sélection avait raté bon ben comme ça vous avez le bénéfice de voir une charmante personne
|
|
| Sujet : 3CX1500D3 Nouveau | De dede2000 Le 15-03-2015 à 22:03 sta |
|
bof beaucoup de bruit pour rien regarder cette petite vidéo!
Video PA de 10KW!!!!
c'est instructif! sur notre bavardage.
|
|
| Sujet : 3CX1500D3 Nouveau | De F6CER Le 15-03-2015 à 23:48 sta |
|
et alors il croit être le seul à avoir monté des 3CX3000 ?
| |
|
| Sujet : 3CX1500D3 Nouveau | De ON5MJ Le 16-03-2015 à 13:41 sta |
|
Georges, vous me refendez la raie culière ! Bravo.
|
|
|
