Sujet : Loewe Nouveau | De patvaldoise Le 17-03-2020 à 04:18 sta |
|
Bonjour,

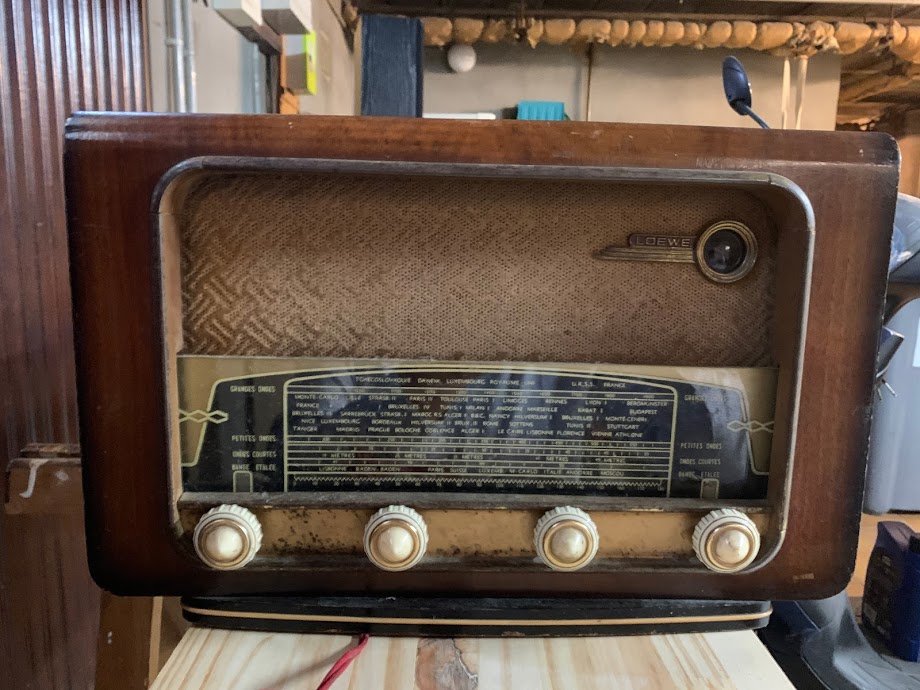

J'ai un ami qui a un Loewe avec 4 boutons en façade mais il n'y a plus le panneau arrière.
Je n'arrive pas a connaître le modèle.
J'ai pris des photos.
Merci d'avance.
Jean-Marie.
| |
|
Sujet : Loewe Nouveau | De michel87 Le 17-03-2020 à 09:20 sta |
|
Bonjour,
Des photos de l'intérieur pourraient aider.
|
|
Sujet : Loewe Nouveau | De RETRO25 Le 17-03-2020 à 12:20 sta |
|
et surtout une photo du panneau arrière ! les inscriptions qui y figurent peuvent aider ( parfois le jeu de lampes y est indiqué )
JB
|
|
Sujet : Loewe Nouveau | De michel87 Le 17-03-2020 à 12:29 sta |
|
Bonjour,
Le panneau arrière doit être confiné quelque part
|
|
Sujet : Loewe Nouveau | De RETRO25 Le 17-03-2020 à 13:03 sta |
|
désolé, je n'avais pas bien lu le post d'origine qui signale '' plus de panneau arrière ''
Le jeu de lampes peut aider si tant est qu'elles soient encore en place ...
|
|
Sujet : Loewe Nouveau | De patvaldoise Le 18-03-2020 à 17:37 sta |
|
Merci, Il faut que je retourne chez mon ami après le confinement pour les photos.
|
|
Sujet : Loewe Nouveau | De patvaldoise Le 19-03-2020 à 18:37 sta |
|

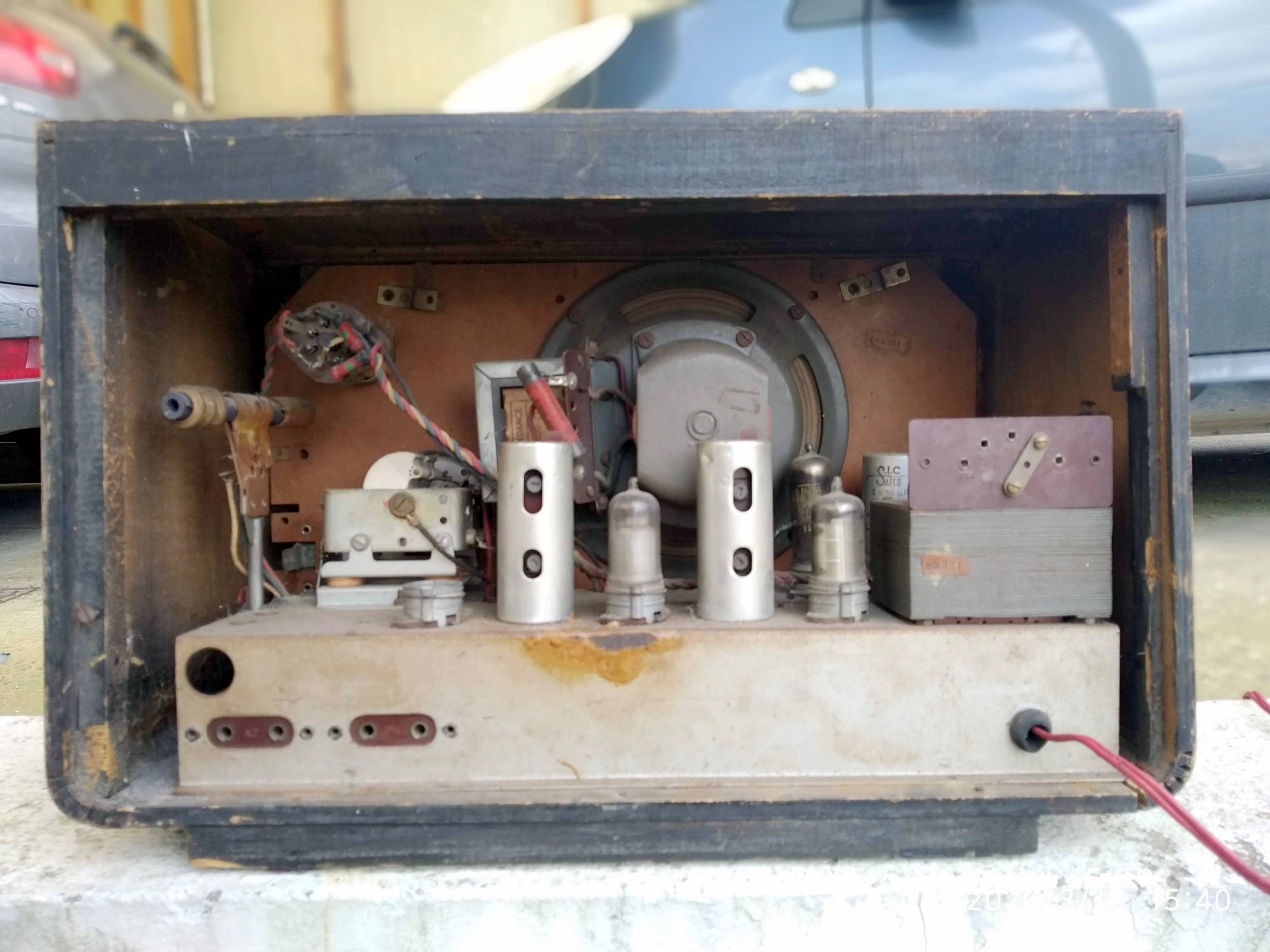

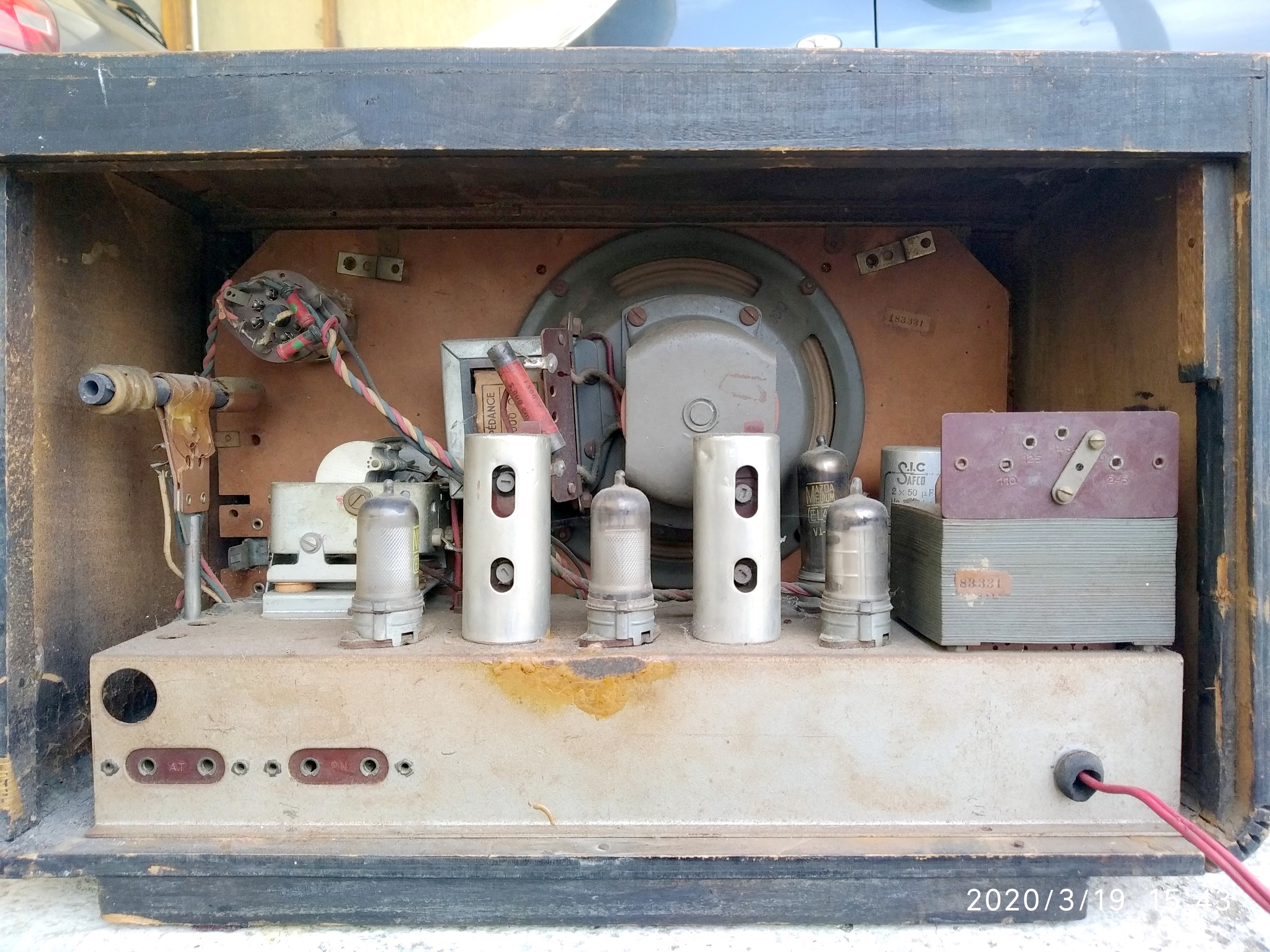

Voici les photos.
Merci d'avance.
Jean-Marie.
| |
|
Sujet : Loewe Nouveau | De patvaldoise Le 19-03-2020 à 18:45 sta |
|
| |
|
Sujet : Loewe Nouveau | De Thierry Magis Le 19-03-2020 à 19:29 sta |
|
Bonjour,
Je serai surpris que cet appareil soit un Loewe.
Le look d'abord : pas vraiment celui d'un allemand. Ensuite, à la vue du châssis (transfo, douilles identifiées a-t et PU ...).
Cela semble être un poste français, qui aurait été ré-équipé d'un décor d'oeil magique provenant d'un appareil Loewe... A mon humble avis, du moins.
Cordialement
Thierry
|
|
Sujet : Loewe Nouveau | De stockfish Le 19-03-2020 à 19:40 sta |
|
c'est vrai qu'en cherchant loewe + ech42 on trouve pas mal de choses sur gogol et des sites outre-rhin mais jamais de 4 boutons ...
|
|
Sujet : Loewe Nouveau | De RETRO25 Le 20-03-2020 à 01:04 sta |
|
@ Thierry Magis
100 % d' accord avec vous, ce poste ressemble tout à fait à un ''sans marque'' des années 1956-58 vraisemblablement fait en France.
J' ai épluché sans succès la quasi intégralité des modèles LOEWE sur Radiomuseum, je n 'en ai jamais trouvé avec 4 boutons. En plus, à partir de 1952, quasiment tous les modèles Loewe sont des postes à clavier et non pas à commutateur de gammes rotatifs tel que sur le modèle de
patvaldoise.
cordialement
JB
|
|
Sujet : Loewe Nouveau | De patvaldoise Le 20-03-2020 à 04:43 sta |
|
Merci du renseignement.
Je vais encore chercher et quand la quarantaine sera passée je le récupérerai pour essayer de le remettre en état de marche.
Cordialement.
Jean-Marie.
|
|
Sujet : Loewe Nouveau | De RETRO25 Le 20-03-2020 à 11:05 sta |
|
@ patvaldoise
Bonjour
pour pouvoir trouver un schéma approchant du poste de TSF de votre ami, il faudrait que vous nous donniez les références de TOUS les tubes .

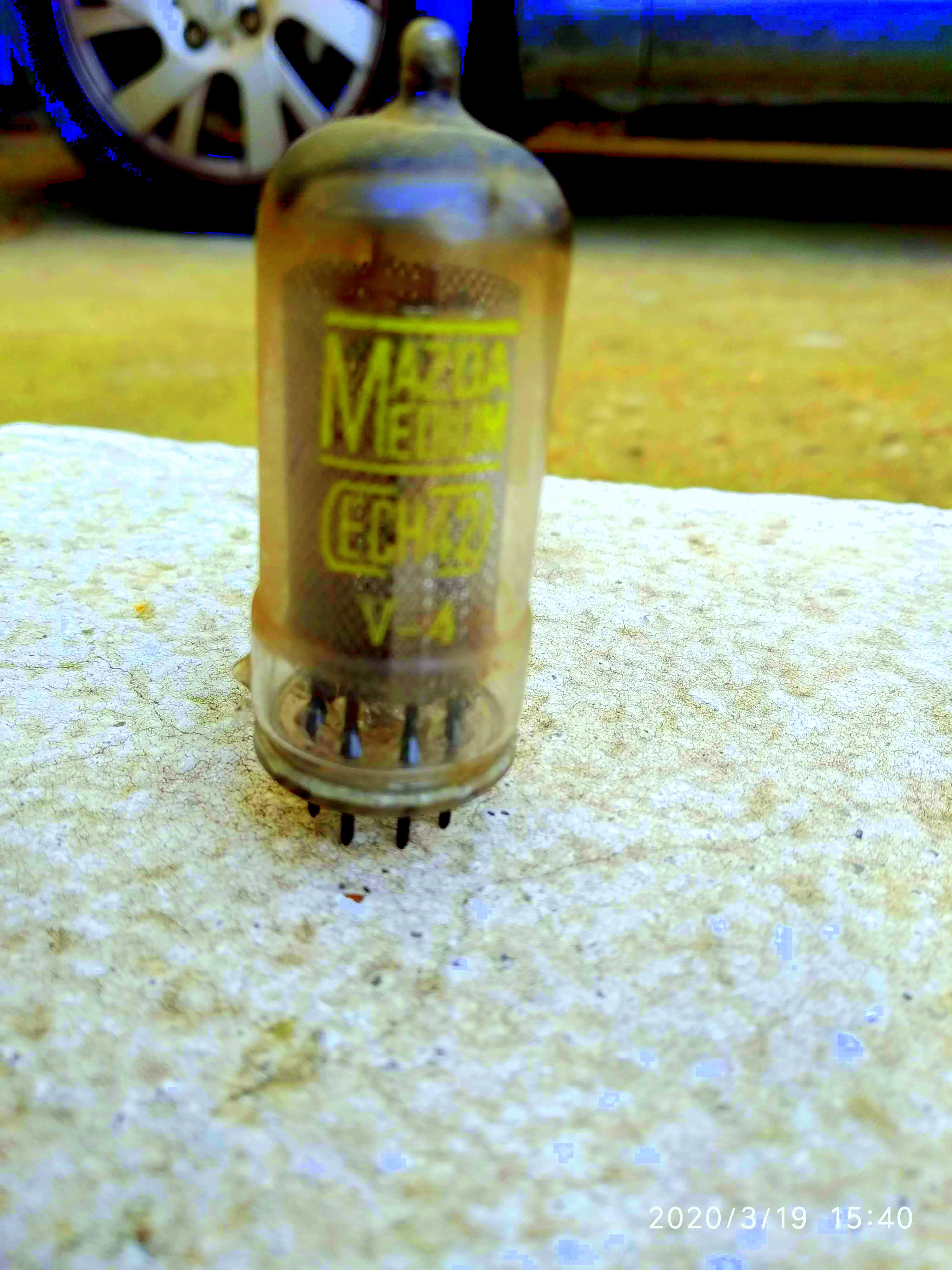

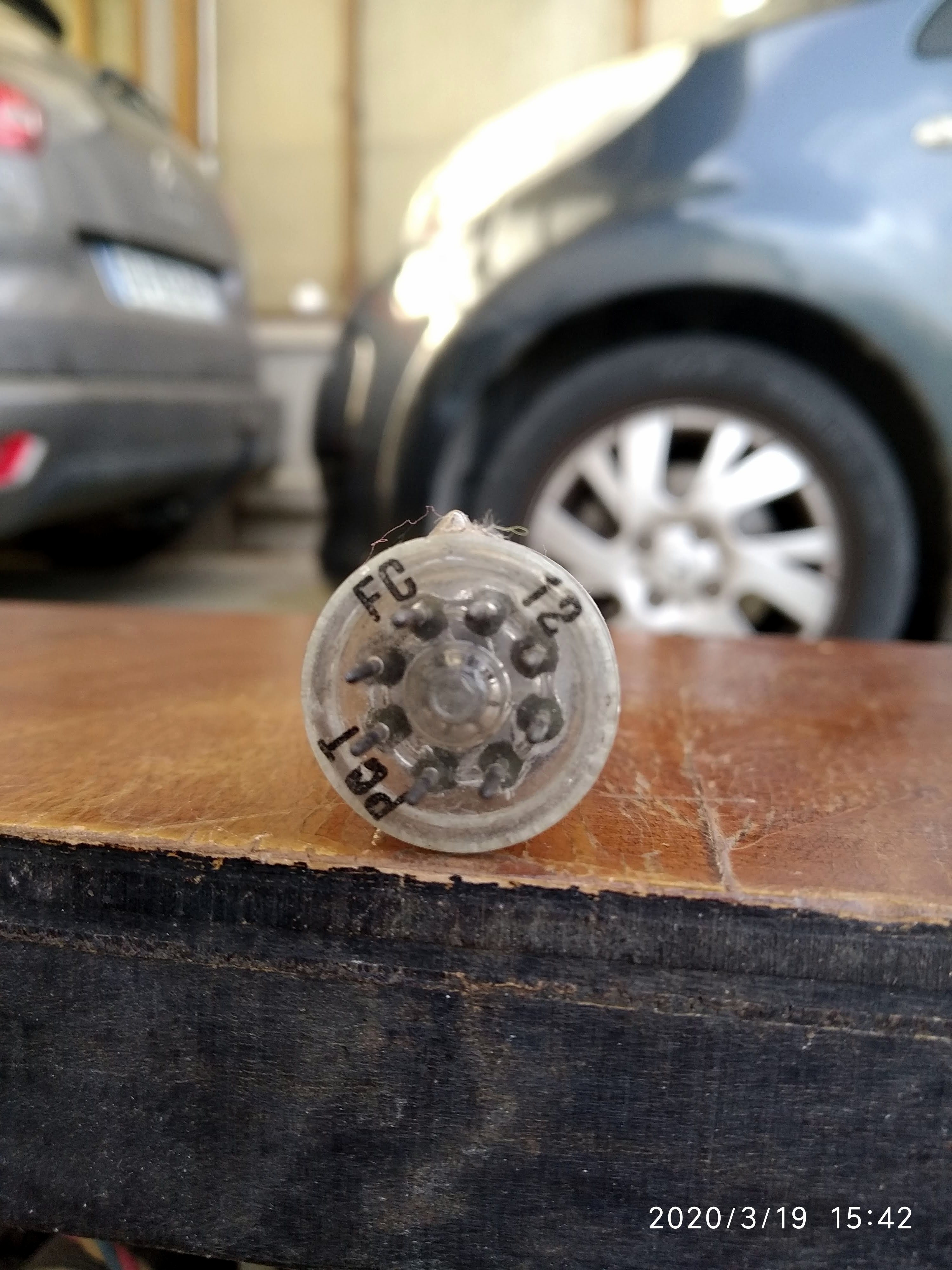

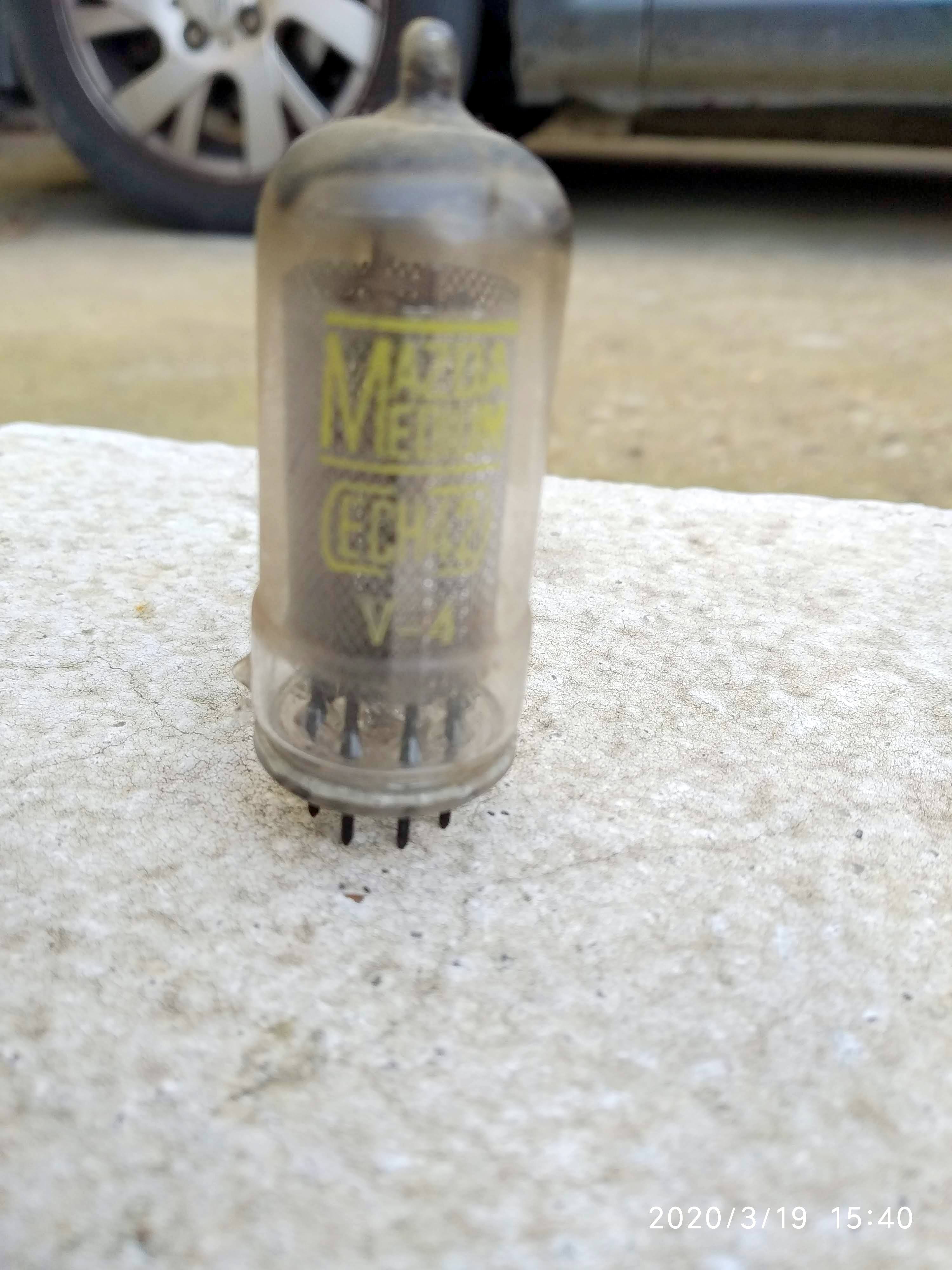

vous n'avez pris en photo que la mélangeuse ECH 42, or il y en a 3 autres toutes de la série RIMLOCK sur la photo (plus l' oeil magique) qui a pu être rajouté après ???
Avec la série de lampes complète, vous pouvez tenter de trouver beaucoup plus facilement un schéma correspondant à votre modèle.
voici, par exemple en pièce jointe, un schéma récupéré sur RADIOMUSEUM.ORG qui pourrait s'approcher du votre sauf que le votre semble avoir un vrai transfo avec secondaires et non pas un autotransfo.
les tubes pourraient éventuellement être ECH 42 (mélangeuse) + EF 41 ( ampli F.I) + EBC 41 (détectrice) + EL 41 (finale ampli BF) + un oeil magique en façade -
il manque probablement un tube redresseur genre AZ 41 qu'on ne voit pas sur la photo ou un pont selenium peut-être dissimulé sous le chassis .
bonne journée
JB
| |
|
Sujet : Loewe Nouveau | De RETRO25 Le 20-03-2020 à 11:22 sta |
|
@ patvaldoise
autre différence notable par rapport au schéma que je vous ai joint dans le post précédent, le poste de votre ami est muni d'un haut-parleur à excitation ce qui entraine généralement l'absence de self de filtrage .
Au vu de ces éléments, je pense que le poste de votre ami doit dater du début des années 50 sous toutes réserves.

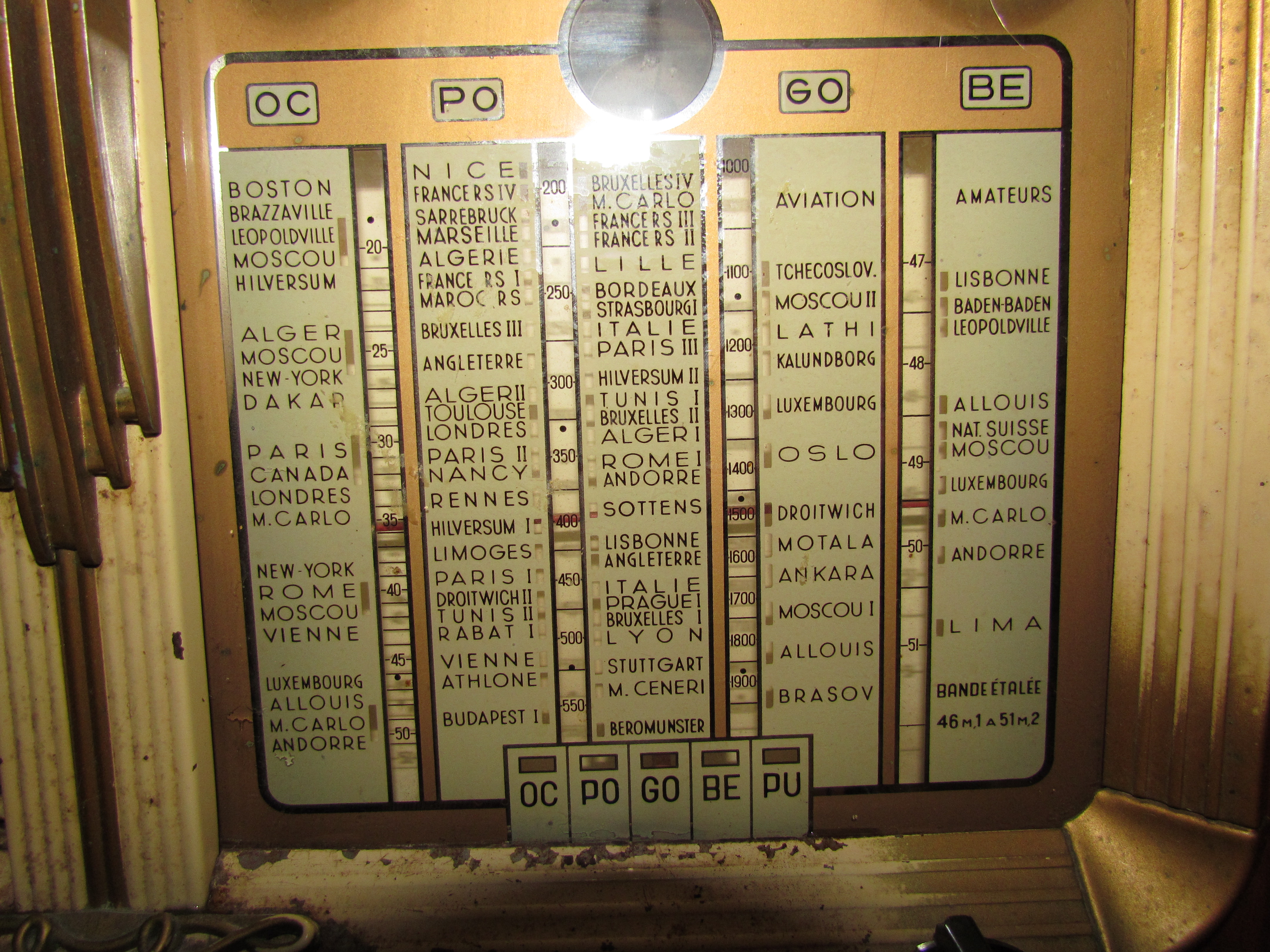

autre indice qui laisse à penser que votre poste n'est pas d'origine allemande, toutes les inscriptions visible sur le cadran sont en français (PETITES ONDES -GRANDES ONDES - BANDE ETALEE )
Bonne chance dans vos recherches.
JB
|
|
Sujet : Loewe Nouveau | De michel87 Le 20-03-2020 à 12:16 sta |
|
Bonjour,
Sur la glace, en GO, Europe 1 ne figure pas.
La date de fabrication serait antérieure à 1955.
La date de fabrication est aussi souvent imprimée sur le condensateur de filtrage.
En cas de redémarrage, ne pas oublier, entr'autres, de positionner le sélecteur de tension sur la position 245 V.
|
|
Sujet : Loewe Nouveau | De theraf1972 Le 20-03-2020 à 20:41 sta |
|
Bonjour,
veillez à mettre votre selecteur fusible sur 240v![](s2.gif)
cordialement
|
|
Sujet : Loewe Nouveau | De HLJ Le 21-03-2020 à 09:05 sta |
|
Bonjour,
Il s'agit simplement d'un enjoliveur d'oeil magique ''Loewe'' récupété sur un poste Loewe d'avant guerre, qui a été posé sur un poste artisanal classique d'origine française des années 50, ne pas chercher plus loin.
Meilleures salutations.
HLJ.
|
|
Sujet : Loewe Nouveau | De RETRO25 Le 21-03-2020 à 12:37 sta |
|
@ patvaldoise
totalement d'accord avec HLJ que je salue au passage.
j' ai une TSF issue d'une brocante datant des années 50. Elle est quasiment identique à la vôtre, composée d'une ECH 42 , d'une EAF 42 , d'une EL 41 en finale et d'une valve AZ 41 .
le poste est aussi doté d'un oeil magique malheureusement HS en façade.
malheureusement les inscription sur le tube faisant office de détectrice sont effacées.

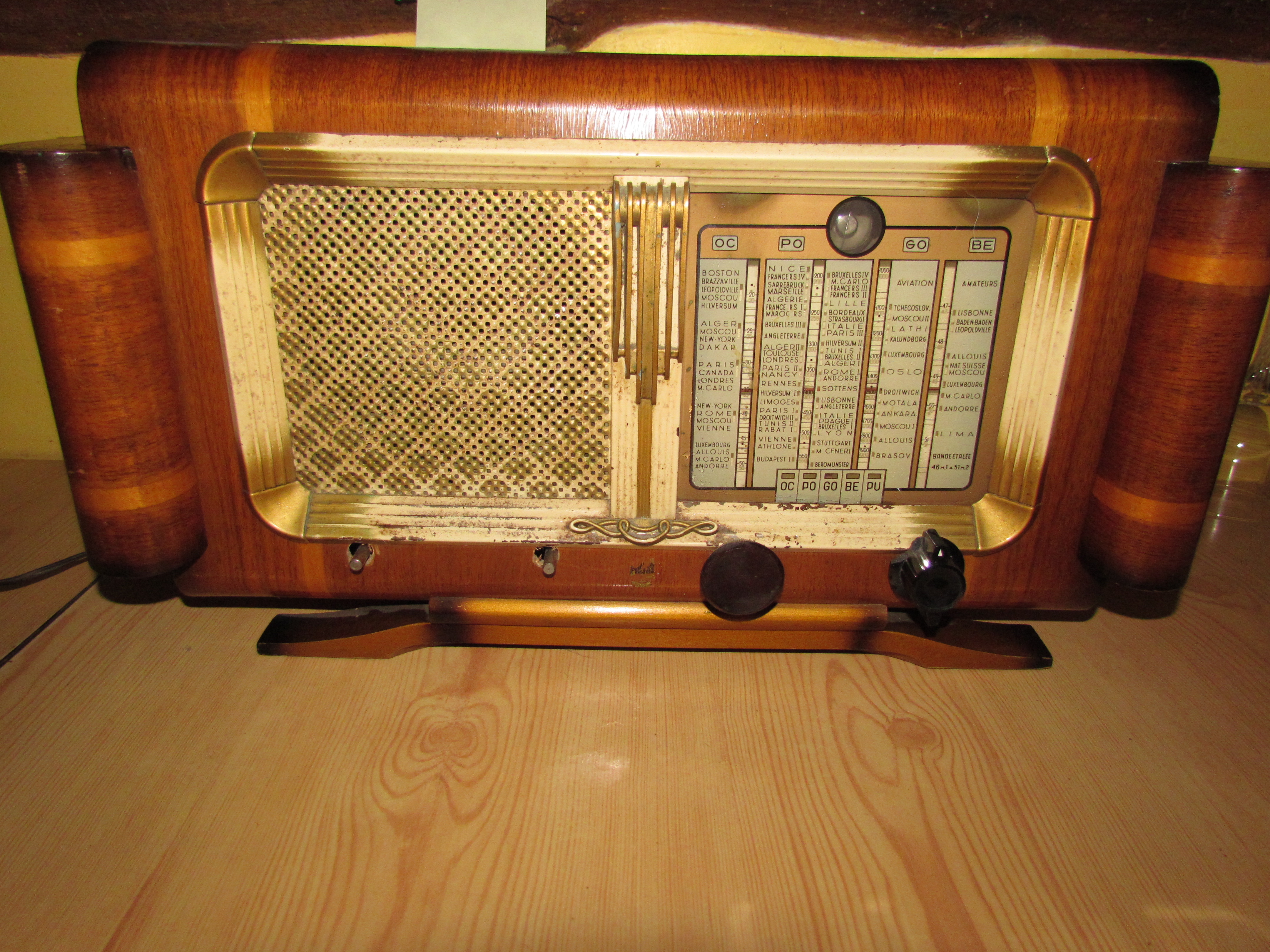

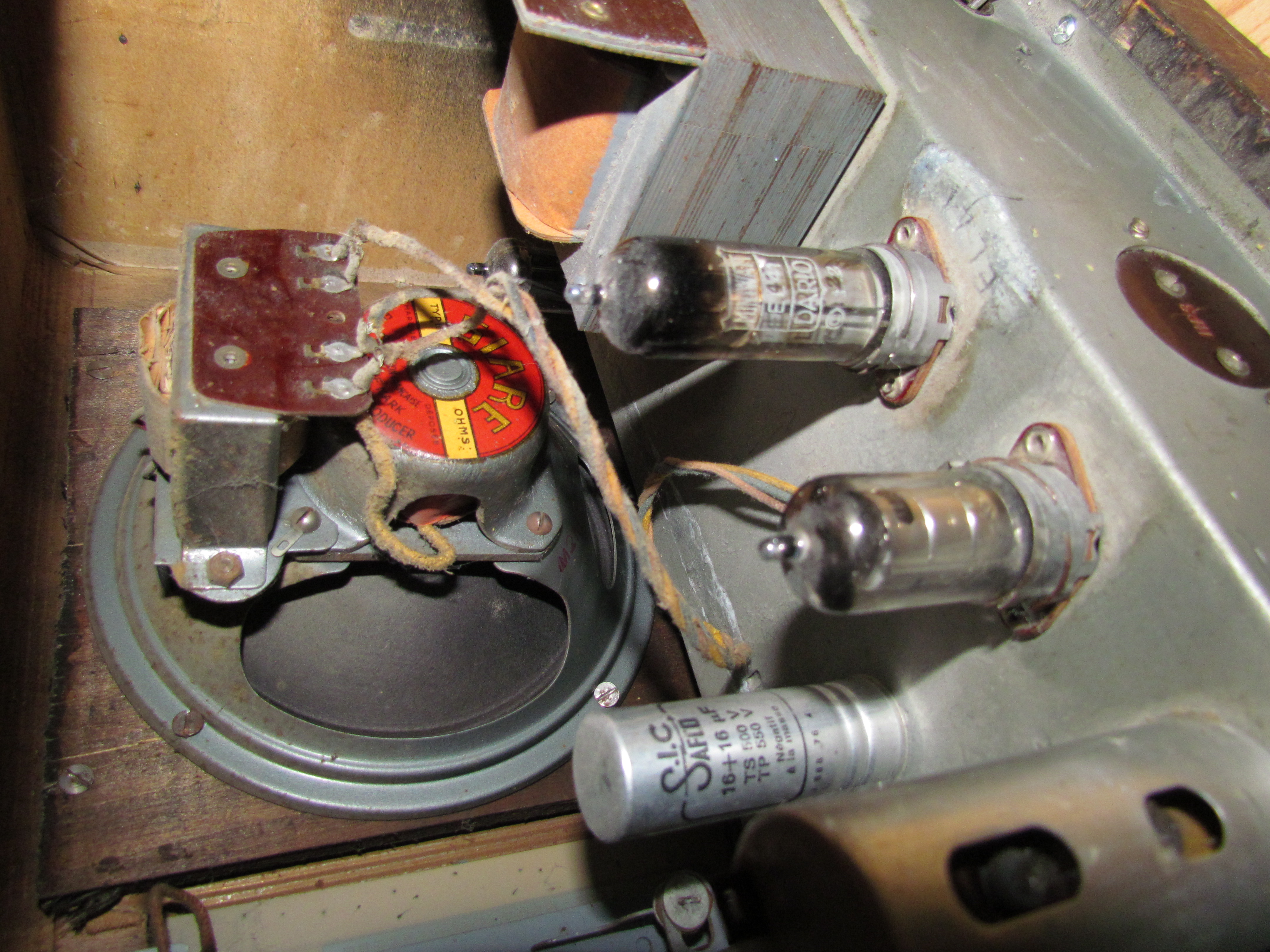

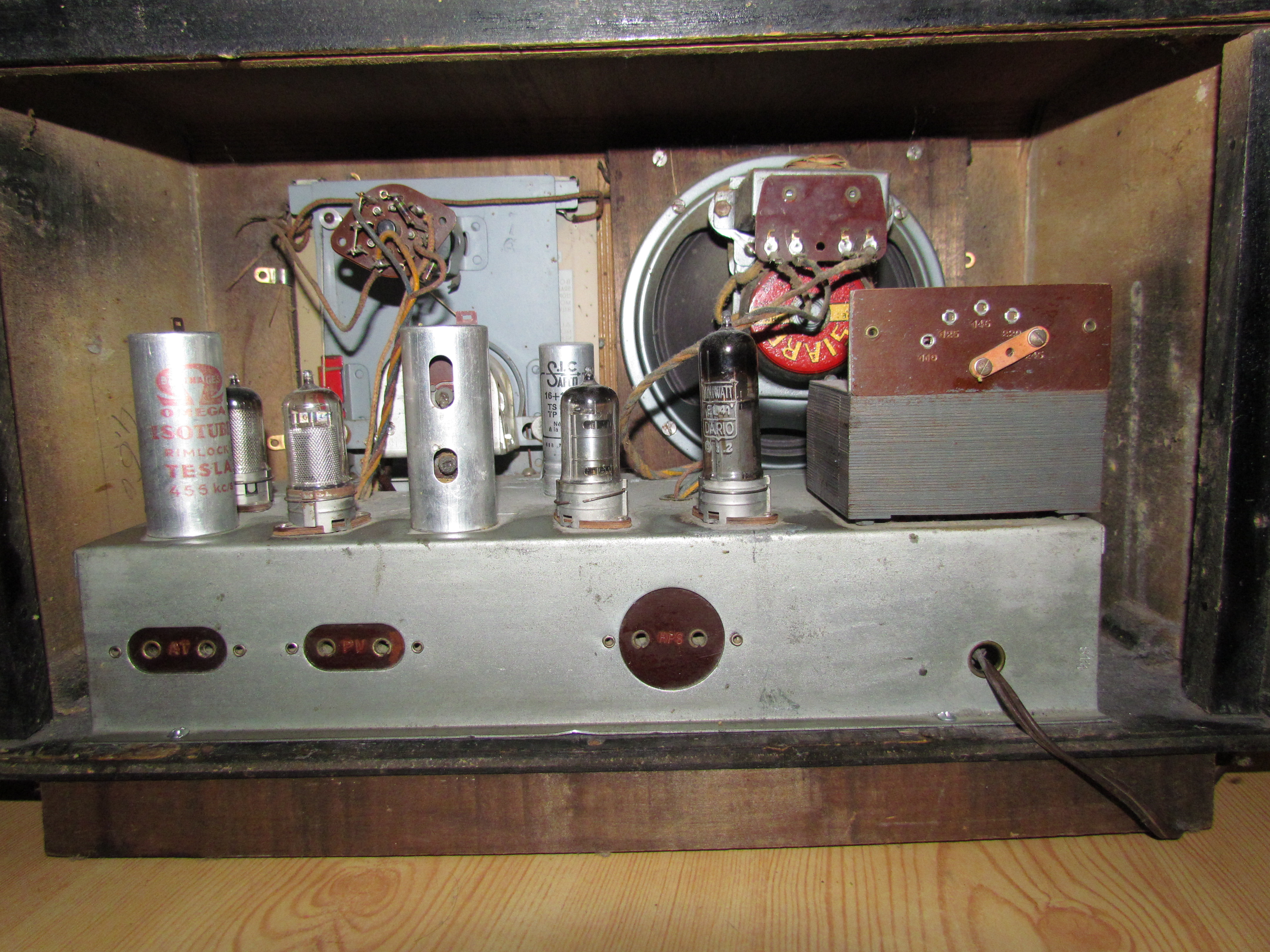

si cela peut vous aider, je vous joins quelques photographies du poste. Ce poste est un ''zoreilles'' sans marque, à quatre boutons, GO-PO-OC-BE come le vôtre et le transfo d'alim est très similaire
typique des années 50.
les spécialistes de ce forum nous donnerons certainement la référence du tube détecteur dont l'inscription est effacée.
bon week-end à tous
JB
| |
|
Sujet : Loewe Nouveau | De stockfish Le 21-03-2020 à 17:33 sta |
|
peut-être une ebc41, les telefunken ont cette tête là ...
|
|
Sujet : Loewe Nouveau | De stockfish Le 21-03-2020 à 22:29 sta |
|
Je ne suis pas du tout un spécialiste, loin s'en faut. Mais cette lampe sans marquage, est-ce bien une Rimlock ? Comme ça semble un montage amateur maquillé en Loewe, on peut s'attendre à tout ...
|
|
Sujet : Loewe Nouveau | De stockfish Le 21-03-2020 à 22:39 sta |
|
Scusi, c'est le poste de patvaldoise qui est maquillé, pas celui de RETRO25 ...
|
|
Sujet : Loewe Nouveau | De RETRO25 Le 21-03-2020 à 23:37 sta |
|
@ stockfish
Bonsoir, effectivement, ma TSF n'est pas ''maquillée'' , c'est juste une sans marque des années 50.

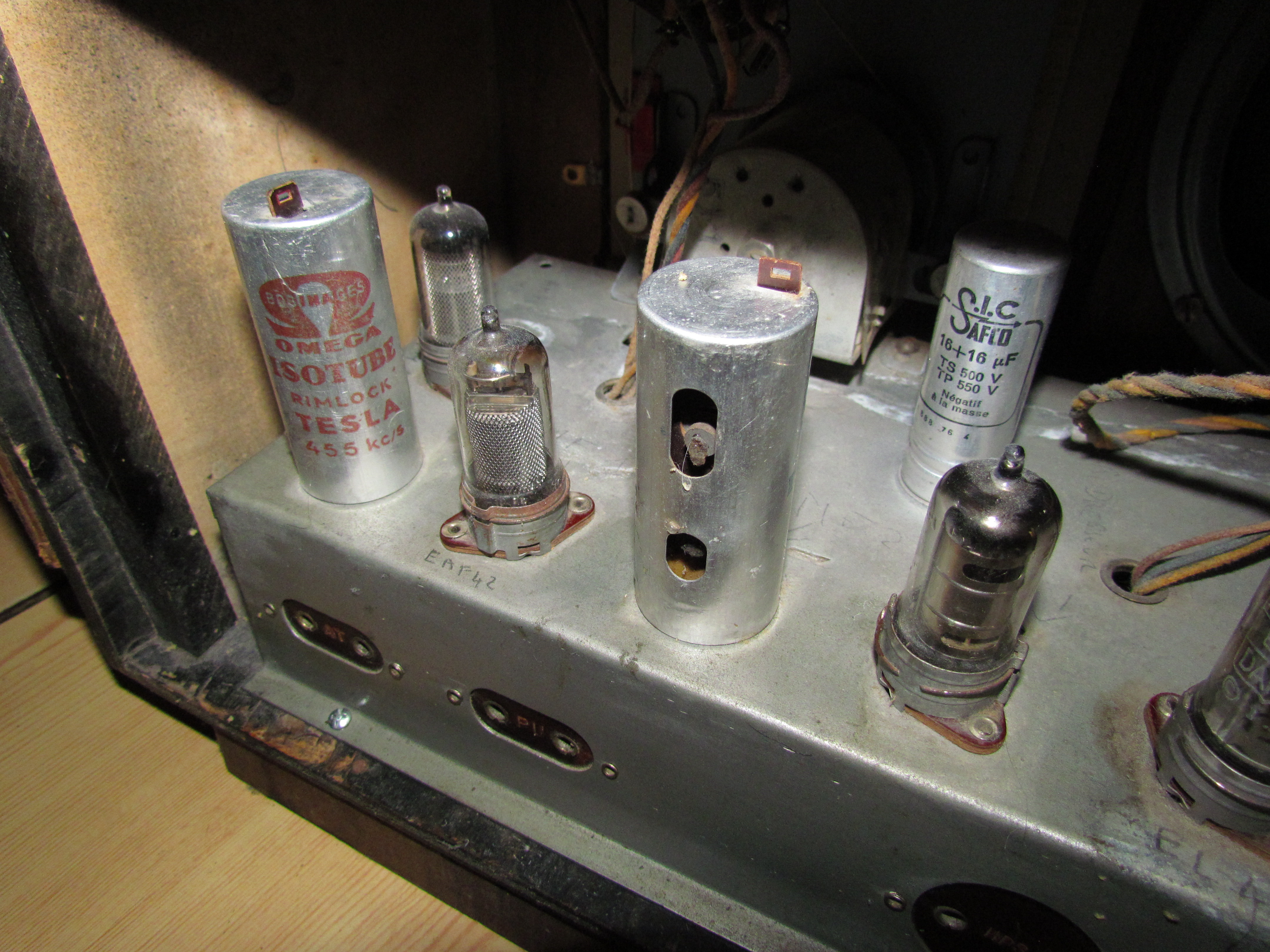

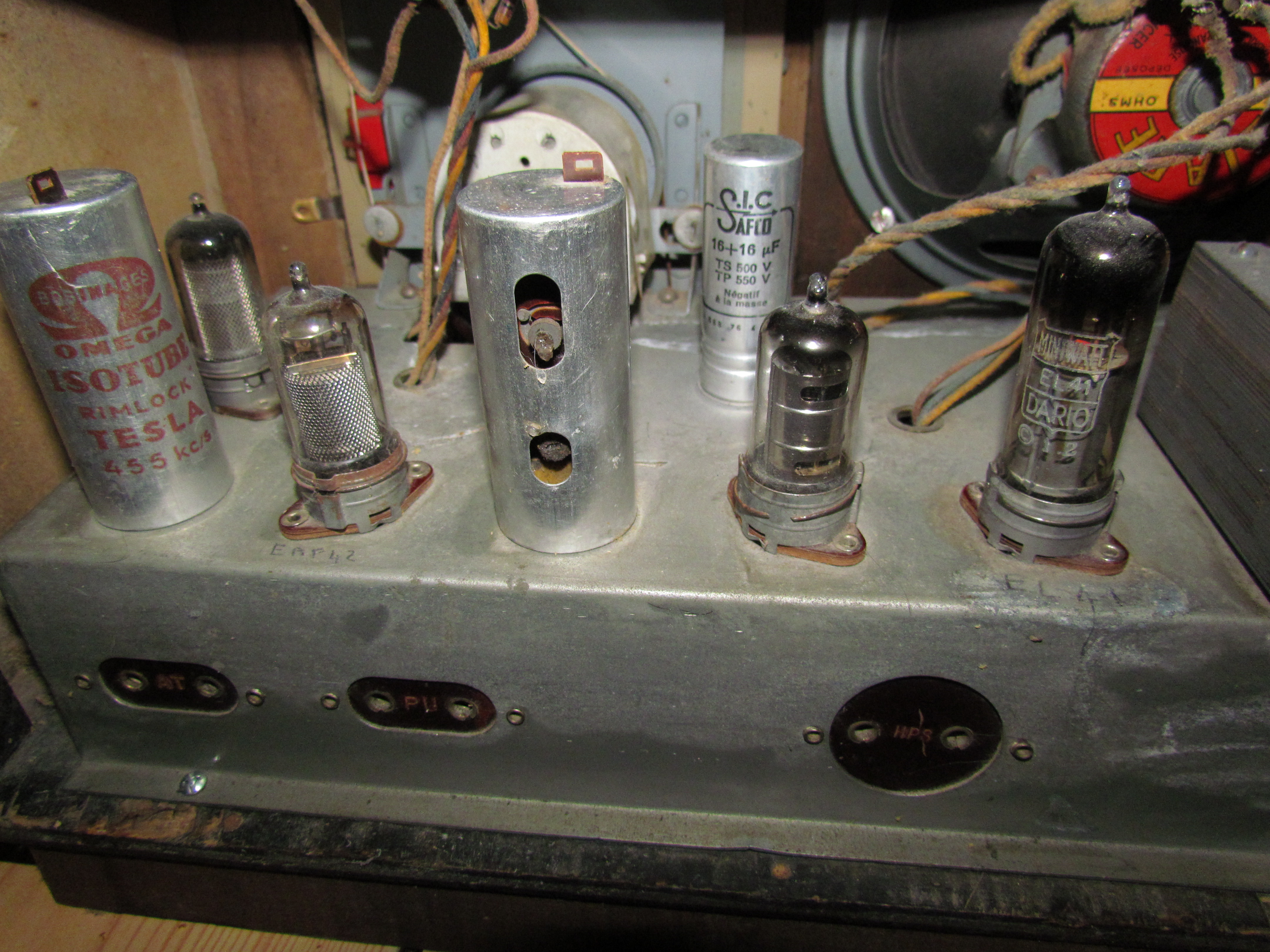

J'ai joint qq clichés à mon post car la configuration générale du chassis ressemble fort à celle de Patvaldoise . Même type de transfo, 4 boutons en façade + oeil magique et 4 gaùùes d'ondes identiques.

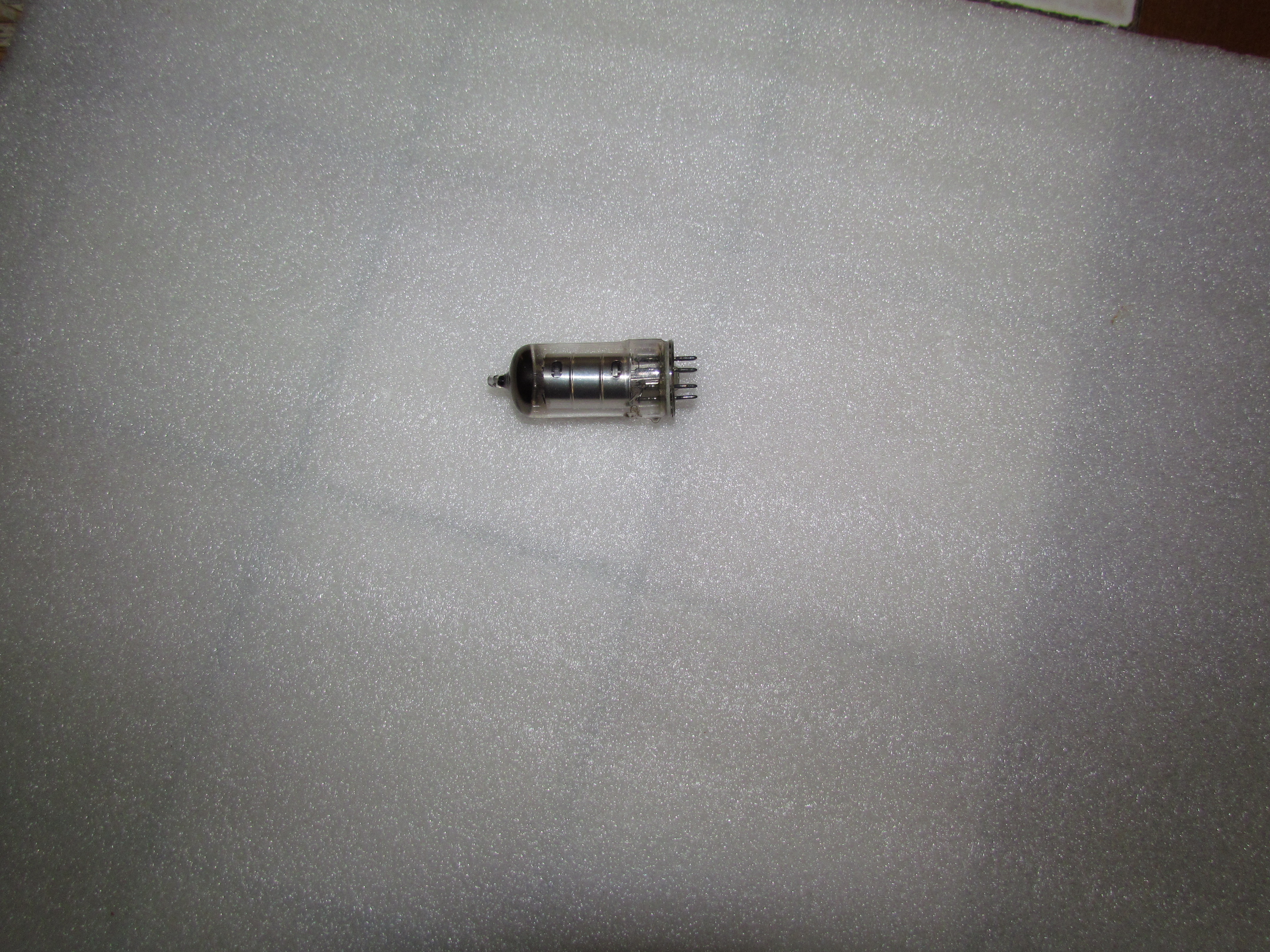

Sur le mien, seul un tube reste à identifier ( celui figurant sur la photo ci-jointe, immédiatement à gauche de l'EL 41) , à mon sens , ce n'est pas une EBC 41, j'ai regardé des clichés sur d'autres sites, ils ne ressemblent pas du tout au tube en question
voir photo jointe
merci
Jean-Bernard
| |
|
Sujet : Loewe Nouveau | De stockfish Le 22-03-2020 à 03:58 sta |
|
Selon les marques, l'aspect diffère. Ci-joint des telefunken ->
ici les Rimlock : http://www.r-type.org/inx…
ou alors eaf42 d'après les postes du GL batis avec ces lampes.
| |
|
Sujet : Loewe Nouveau | De HLJ Le 22-03-2020 à 09:14 sta |
|
Bonjour,
C'est un classique 4 lampes + redresseuse, comme il en existe des centaines de milliers construits pas des artisans constructeurs locaux à partir de pièces fournies par les grossistes parisiens bien connus.
Pour identifier le cas échéant un peu mieux son origine et trouver un schéma approchant, il est nécessaire de lister le type des lampes utilisées (surtout les remettre à leur emplacement correct, ne pas les mélanger lors de cette opération), il y de gauche à droite :
- Une ECH42,
- Puis deux inconnues (une ou deux EAF42 ? EF41 ? EBC41 ?),
- Ensuite vers le transfo une EL41,
- Puis enfin derrière le transfo la redresseuse, une inconnue là aussi (GZ40 ? GZ41 ? EZ40 ? AZ41 ?).
Quand vous pourrez le faire continuez à poster à la suite.
Meilleures salutations.
HLJ
|
|
Sujet : Loewe Nouveau | De RETRO25 Le 22-03-2020 à 11:01 sta |
|
@ HLJ
Bonjour Henry-Louis.
merci pour ces précisions, mon poste fonctionne parfaitement sur toutes les gammes ( à l'exception de l'oeil magique qui est HS) donc les tubes sont bien à leur place.
comme dit plus haut, la mélangeuse est une ECH 42 suivie d'une EAF 42 en ampli FI , ( pour ces deux là, c'est certain car le marquage est encore présent ) ensuite, un tube dont le marquage est effacé ( c'est le seul, il s'agit très vraisemblablement de la détectrice ) et ensuite l' EL 41 en finale.
la valve est une AZ 41 et il y a aussi un oeil magique en façade qui fonctionnait mais qui est complètement pompé maintenant. de mémoire, je crois qu'il s'agit d'un EM 34.
Donc le doute subsiste uniquement pour la détectrice dont stockfish dit qu'il s'agit probablement d'une EBC 41 d'origine TELEFUNKEN.

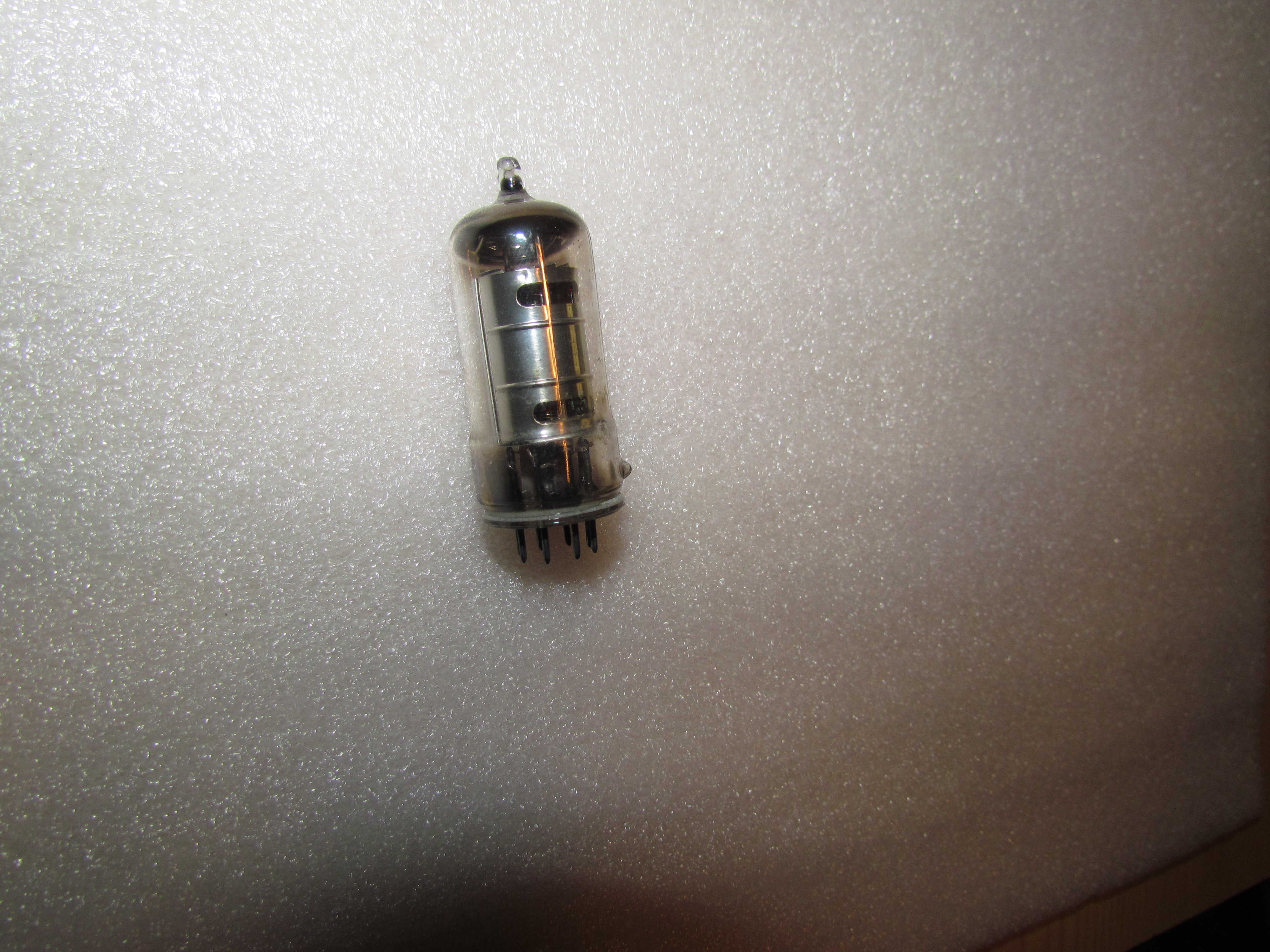

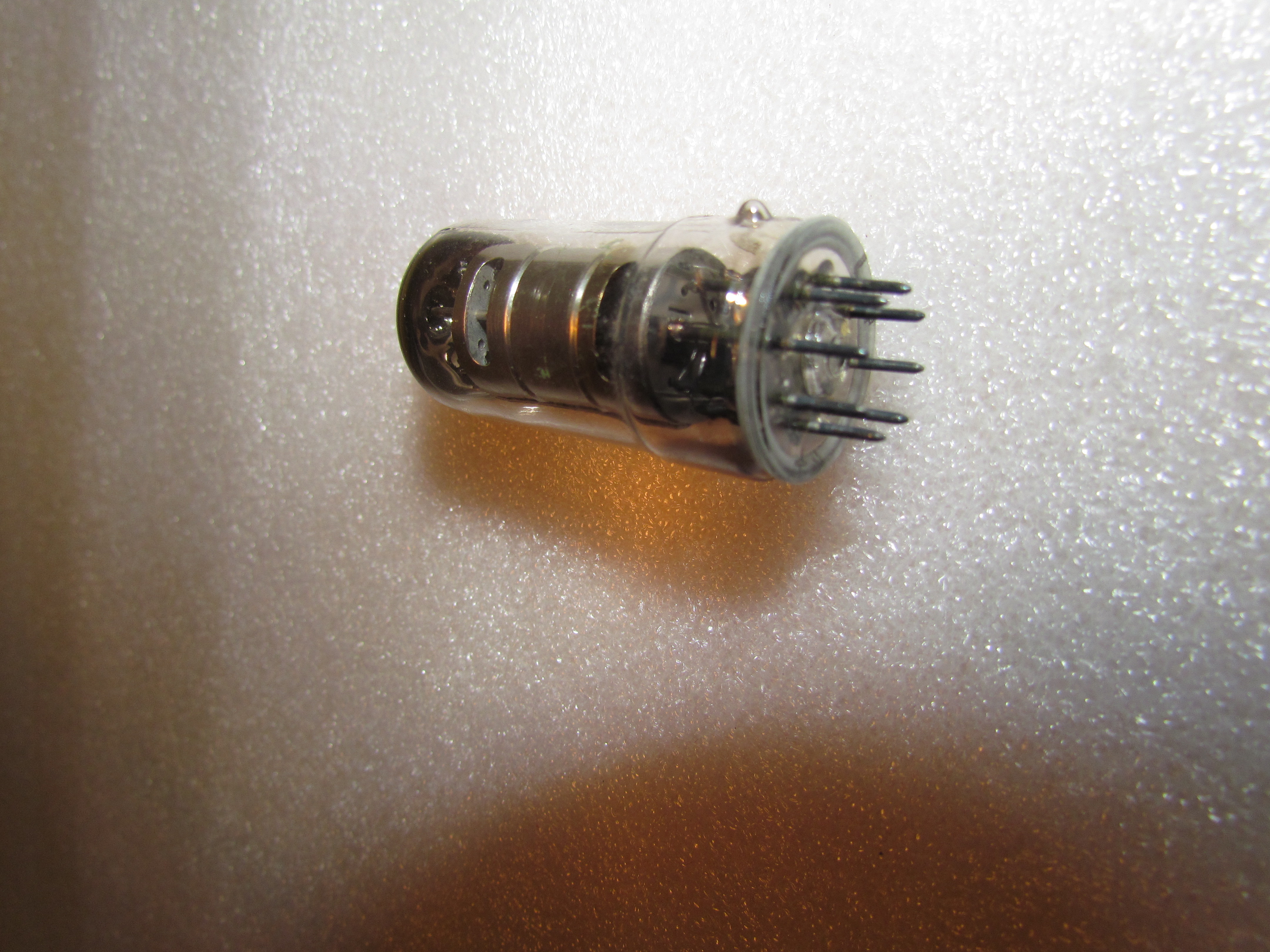

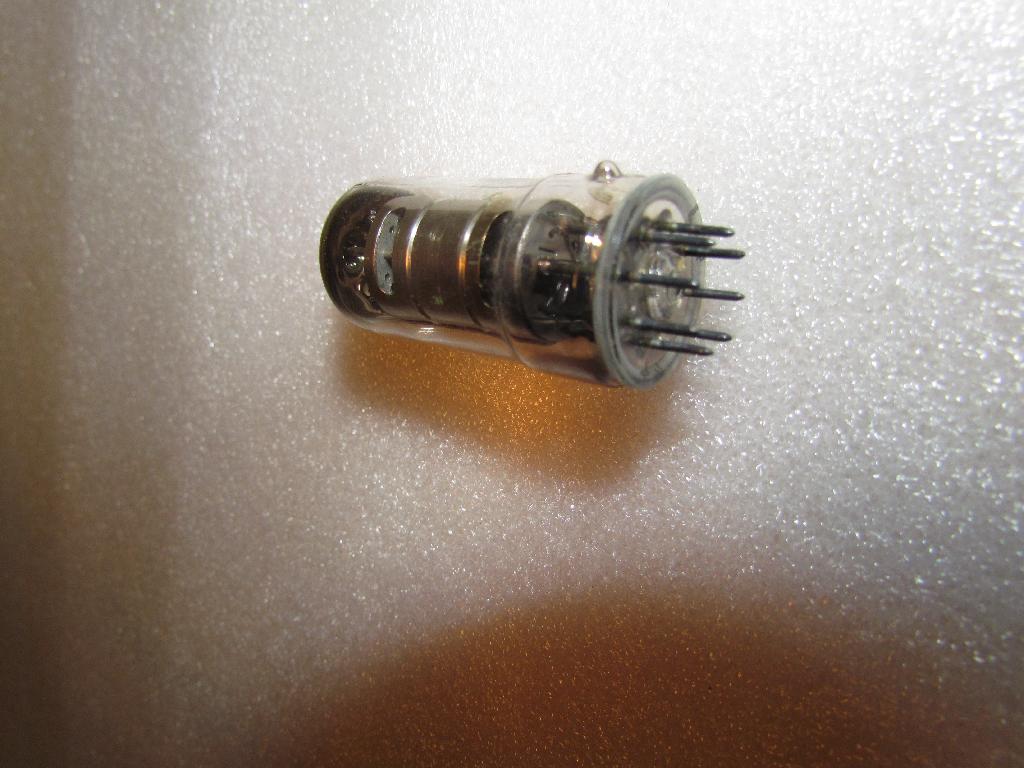

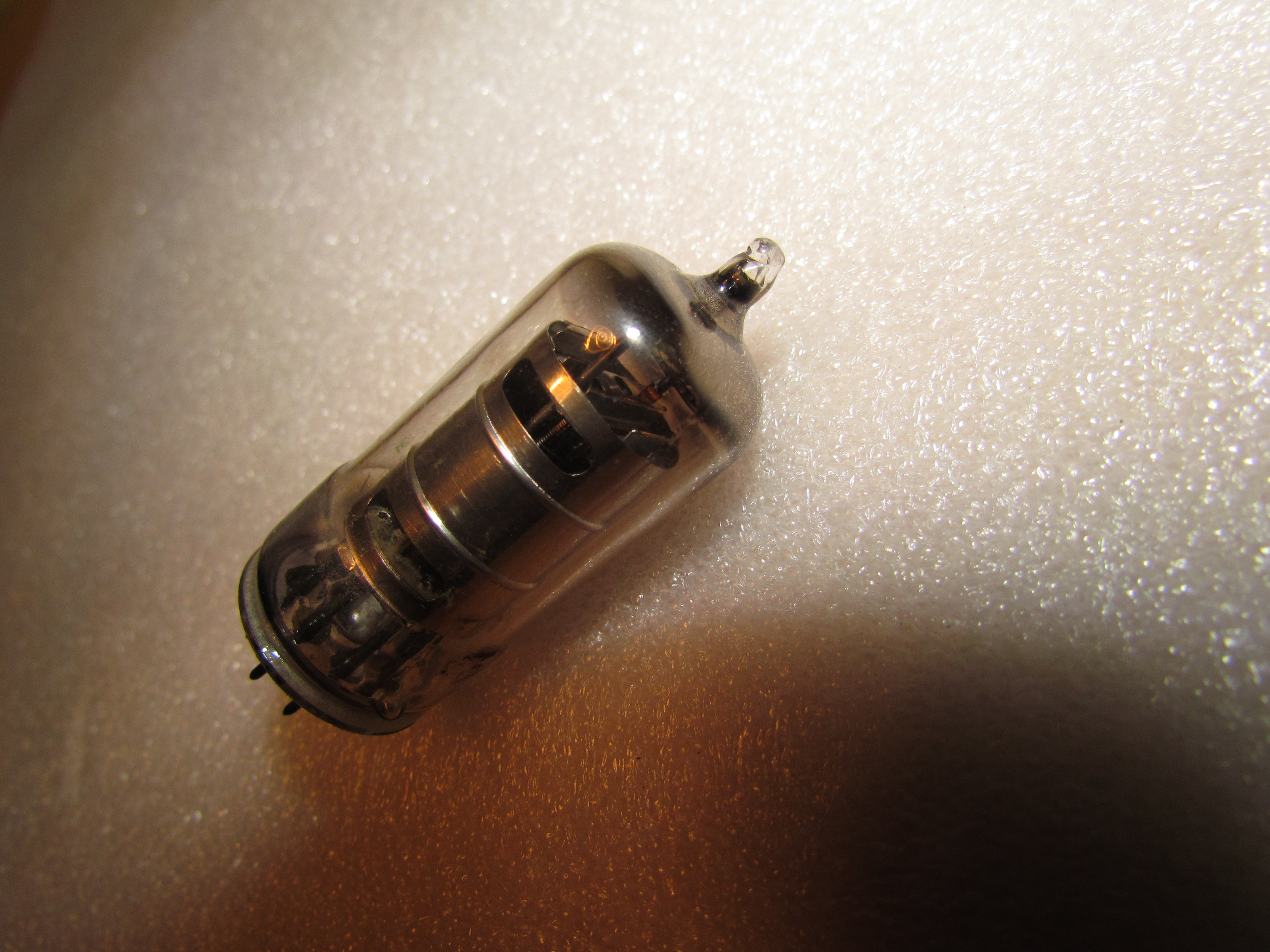

Si vous pouvez me donner confirmation pour la détectrice, je vous joints 4 clichés en gros plan
merci et bonne journée
Jean-Bernard
| |
|
Sujet : Loewe Nouveau | De stockfish Le 22-03-2020 à 11:46 sta |
|
Pas exactement ''probablement'' plutôt simple hypothèse de travail pour faire avancer le schmilblik ...
|
|
Sujet : Loewe Nouveau | De HLJ Le 22-03-2020 à 13:09 sta |
|
Bonjour Jean-Bernard,
Dans mon post ci-dessus du 22-03-2020 à 09:14, je ne répondais pas à toi mais à l'auteur du sujet, patvaldoise, et je lui parlais de son poste où on ne connais pas le jeu de lampes hormis la ECH42 qu'il nous montre en photo et la EL41 qui ne fait aucun doute.
Je ne l'ai pas précisé mais vu que je ne t'avais pas mentionné cela me paraissait évident sur ce forum un peu ''rustique'' que si on ne s'adresse pas à quelqu'un de particulier on réponds pour le sujet ou la question originale.
Pour ton poste et ton doute sur le type de la détectrice + préamplificatrice BF c'est simple à vérifier, la EBC41 est une double diode + triode alors que l'EAF42 est une diode simple + pentode.
La pentode de la EAF42 nécessite une alimentation de G2, il est dès lors aisé de vérifier cela sans sortir le châssis, en enlevant la lampe et en mesurant avec une pointe sur le contact prévu pour la G2 de l'EAF42, si on y trouve de la HT c'est une EAF42, si on ne trouve pas de tension c'est une EBC41.
Pour cela voir aussi ce que j'ai écrit ici http://retro-forum.com/vi… à Bernard Frut, il s'agit de lampes tous-courants de la série ''U'' mais le principe reste le même.
Meilleures salutations.
HLJ.
|
|
Sujet : Loewe Nouveau | De RETRO25 Le 22-03-2020 à 13:53 sta |
|
merci Hernry-Louis pour ta réponse.
je n' avais encore rien fait sur ce poste à par le changement de quelques condos vu qu'il fonctionne. C'est la raison pour laquelle je ne m'étais pas encore soucié de l'identification précise de cette détectrice;
Je vais faire comme tu me dis et sur cette base, je pourrais peut-être retrouver un schéma plus précis avec le bon jeu de lampes pour aider patvaldoise s'il revient sur ce forum. (si tant est bien sûr que son jeu de tubes soit le même que le mien ! ''
au plaisir de te revoir à St Aubin cette année, enfin ... si on réussit à venir à bout de ce fichu virus d'ici là ...
@ patbvaldoise : donnez-nous votre jeu de tubes complet si possible, et on pourra sans aucun doute vous aider dans la remise en état de la TSF de votre ami
Bon dimanche à tous malgré le confinement !![](s12.gif)
Jean-Bernard
|
|
Sujet : Loewe Nouveau | De patvaldoise Le 27-04-2020 à 18:16 sta |
|
Bonjour,
Pour les lampes:
EL 41
EF 41
ECH 42
EAF 42
GZ 41
Voilà et merci.
|
|
Sujet : Loewe Nouveau | De patvaldoise Le 01-05-2020 à 11:16 sta |
|
On m' a fourni la liste des tubes (voir le message d'avant).
Je vais voir cela après le confinement chez mon ami.
Merci.
Jean-Marie.
|
|
Sujet : Loewe Nouveau | De RETRO25 Le 01-05-2020 à 11:46 sta |
|
@ Patvaldoise
vous êtes originaire du 90 ? (Valdoise étant une commune du territoire de Belfort °
je suis dans le 25
bonne journée à vous
cordialement
JB
|
|
Sujet : Loewe Nouveau | De patvaldoise Le 01-05-2020 à 17:23 sta |
|
Non dans Val d'Oise 95 à Cormeilles en Parisis.
A bientôt.
Jean-Marie.
|
|
|
