| Sujet : Waldorp 54Z Nouveau | De Michel Rentmeesters Le 14-02-2012 à 16:12 sta |
|
Salut les gars,
Je viens d'acquérir ce poste mais il ne fonctionne pas. Comme il sort des mais d'un collègue restaurateur, je voudrais savoir si quelqu'un en posséderait le schéma ; il est équipé de 1 uy81, 1 ul 41, 1 uch21, 1 uf 41 et le reste. (tout du rimlock, sauf la uch)

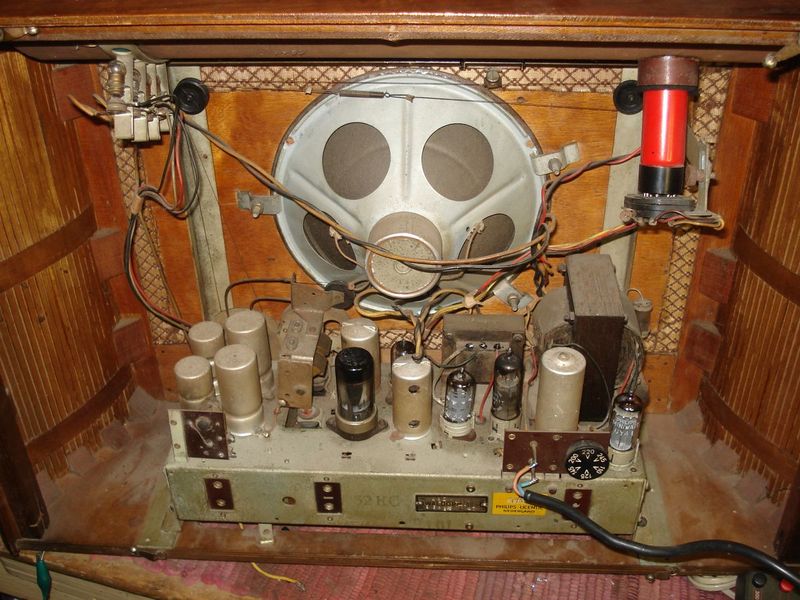

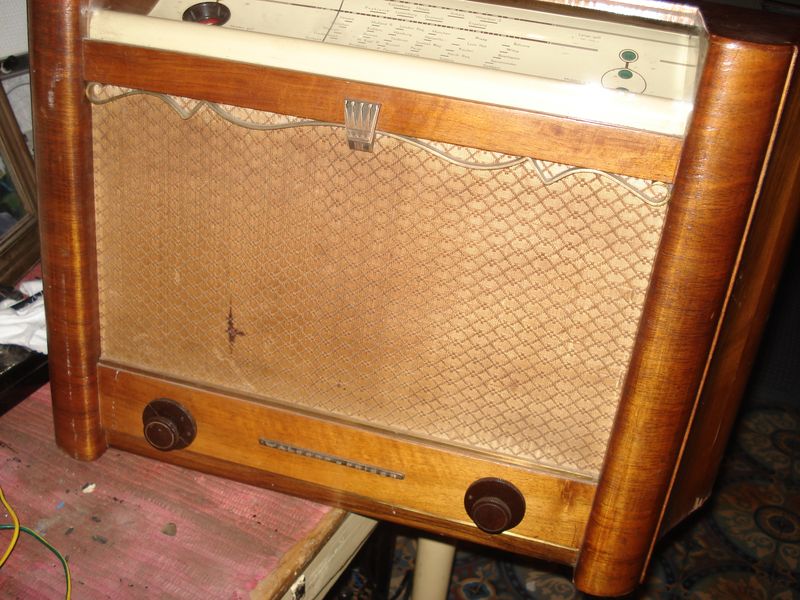

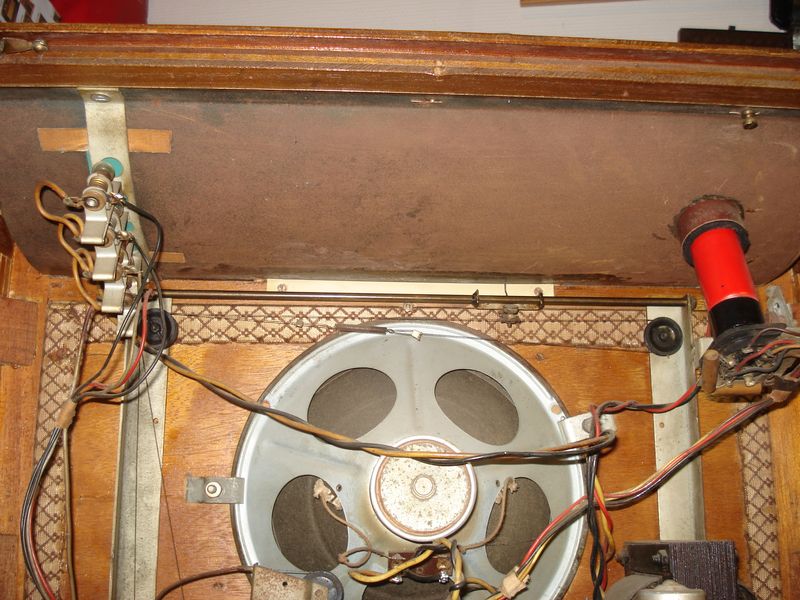

Voici quelqiues photos, pour vous aider à m'aider..
Merci.
Michel
| |
|
| Sujet : Waldorp 54Z Nouveau | De Michel Rentmeesters Le 14-02-2012 à 16:14 sta |
|
| |
|
| Sujet : Waldorp 54Z Nouveau | De Michel Rentmeesters Le 14-02-2012 à 16:15 sta |
|
|
|
| Sujet : Waldorp 54Z Nouveau | De Michel Rentmeesters Le 14-02-2012 à 16:15 sta |
|
| |
|
| Sujet : Waldorp 54Z Nouveau | De wizhard Le 14-02-2012 à 17:16 sta |
|
Bonjour....
Le HP et le carrousel ressemblent foultrement à du Philips, mais n'étant pas vraiment un spécialiste des "vieilles radios" je ne le connais pas.
Ce montage acrobatique de "tous courants avec un transfo" y fait encore plus penser...
Tous les filaments sont en série. la première chose à faire est de vérifier qu'un tube (ou plusieurs !) n'a pas son filament coupé....(panne classique sur les tous courants étant donné la surintensité de départ !!)
Bonne bidouille Daniel
|
|
| Sujet : Waldorp 54Z Nouveau | De wizhard Le 14-02-2012 à 17:32 sta |
|
D'ailleurs en regardant mieux on aperçoit "Philips" sur l'étiquette jaune à l'arrière.
Se méfier aussi des fusibles thermiques que Philips aimait beaucoup incorporer à ses transfos.
|
|
| Sujet : Waldorp 54Z Nouveau | De casevech Le 14-02-2012 à 17:42 sta |
|
pas de problème cela ressemble a du philips ou une de ses sous marque je les reconnait
ua transfo et au HP et au moyenne fr'quence mais je ne connais pas sur le chassis a l'arriere il doit avoir une plaque avec des numéros il faudrais une photos de la partit du chassis ar
A+ casevech
|
|
| Sujet : Waldorp 54Z Nouveau | De HLJ Le 14-02-2012 à 22:43 sta |
|
Bonsoir,
En Philips il a le BX464A qui semble être très semblable avec le même jeu de lampes.
Il y a aussi le BX 574A mais la redresseuse est une UY1N à la place de la UY 41.
Meilleures salutations.
|
|
| Sujet : Waldorp 54Z Nouveau | De HLJ Le 14-02-2012 à 22:46 sta |
|
Erreur de copier coller le BX464A estici
|
|
| Sujet : Waldorp 54Z Nouveau | De HLJ Le 14-02-2012 à 23:41 sta |
|
En fait les modèles les plus proches avec également un oeil magique UM4 sont les Siera S195A, Aristona H235A et le N.S.F. H213 A
Je crois que nous avons fait le tour du problème avec les sous marques équivalentes Philips et il y a encore un Médiator M235A.
Les schémas sont disponibles sur les liens doctsf.com
Meilleures salutations.
HLJ
|
|
| Sujet : Waldorp 54Z Nouveau | De fred Le 15-02-2012 à 22:39 sta |
|
for info waldorp philips nsf check the site off the nvhr.nl. schematheek <schemas>
|
|
| Sujet : Waldorp 54Z Nouveau | De bthiry Le 15-02-2012 à 22:57 sta |
|
il ressemble à celui-ci ...
| |
|
| Sujet : Waldorp 54Z Nouveau | De bthiry Le 15-02-2012 à 23:16 sta |
|
celui-ci semble proche également...
la doc passera en plusieurs morceaux ... (8 pages)
| |
|
| Sujet : Waldorp 54Z Nouveau | De bthiry Le 15-02-2012 à 23:17 sta |
|
| |
|
| Sujet : Waldorp 54Z Nouveau | De bthiry Le 15-02-2012 à 23:17 sta |
|
| |
|
| Sujet : Waldorp 54Z Nouveau | De bthiry Le 15-02-2012 à 23:18 sta |
|
| |
|
| Sujet : Waldorp 54Z Nouveau | De Michel Rentmeesters Le 19-02-2012 à 14:38 sta |
|
Merci pour vos différentes réactions.
J'ai maintenant de quoi travailler.
Michel.
|
|
|
